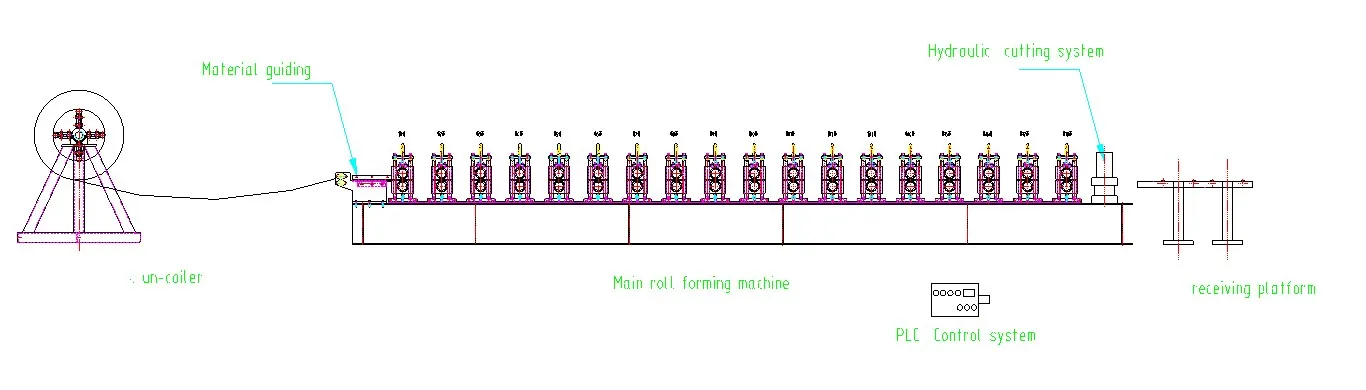

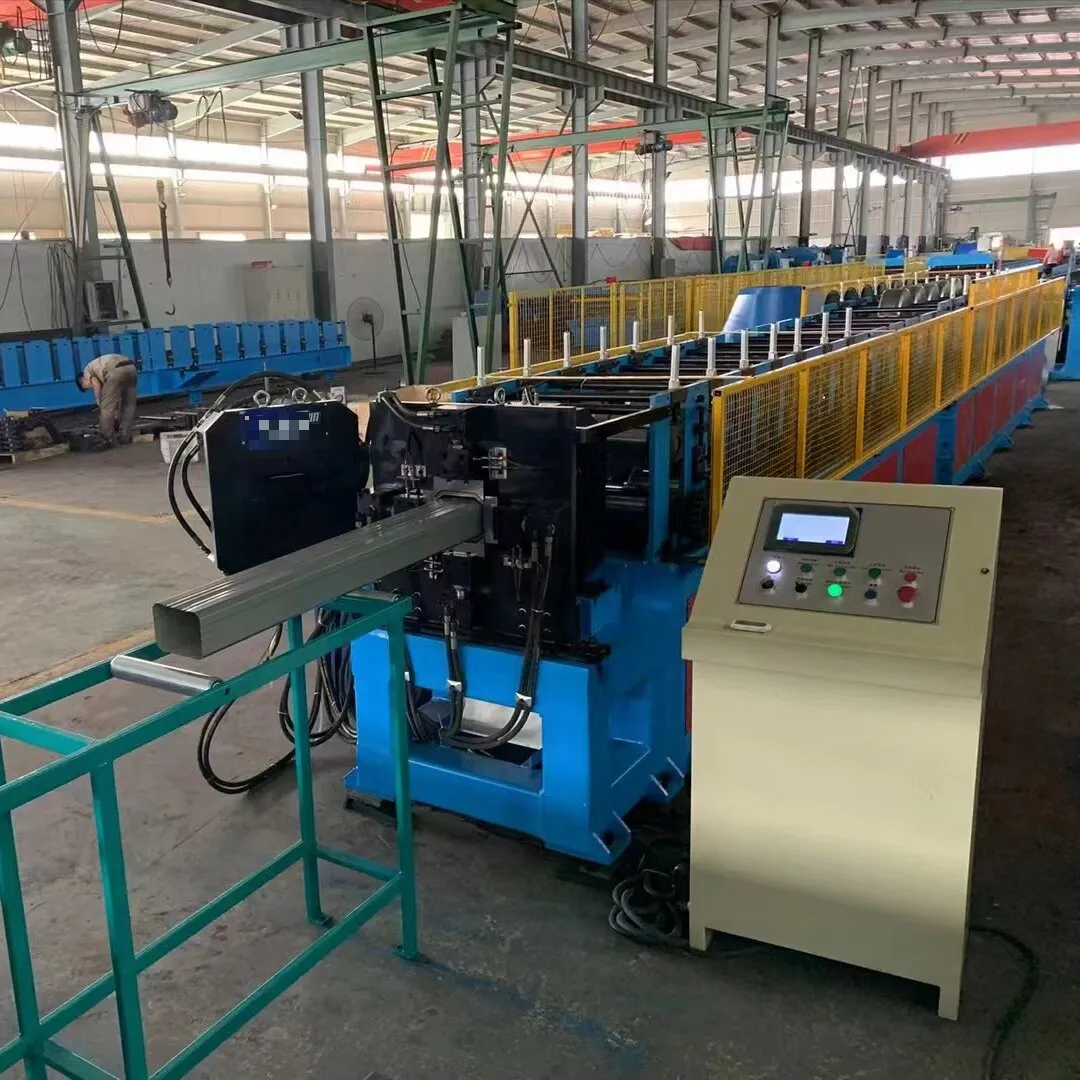

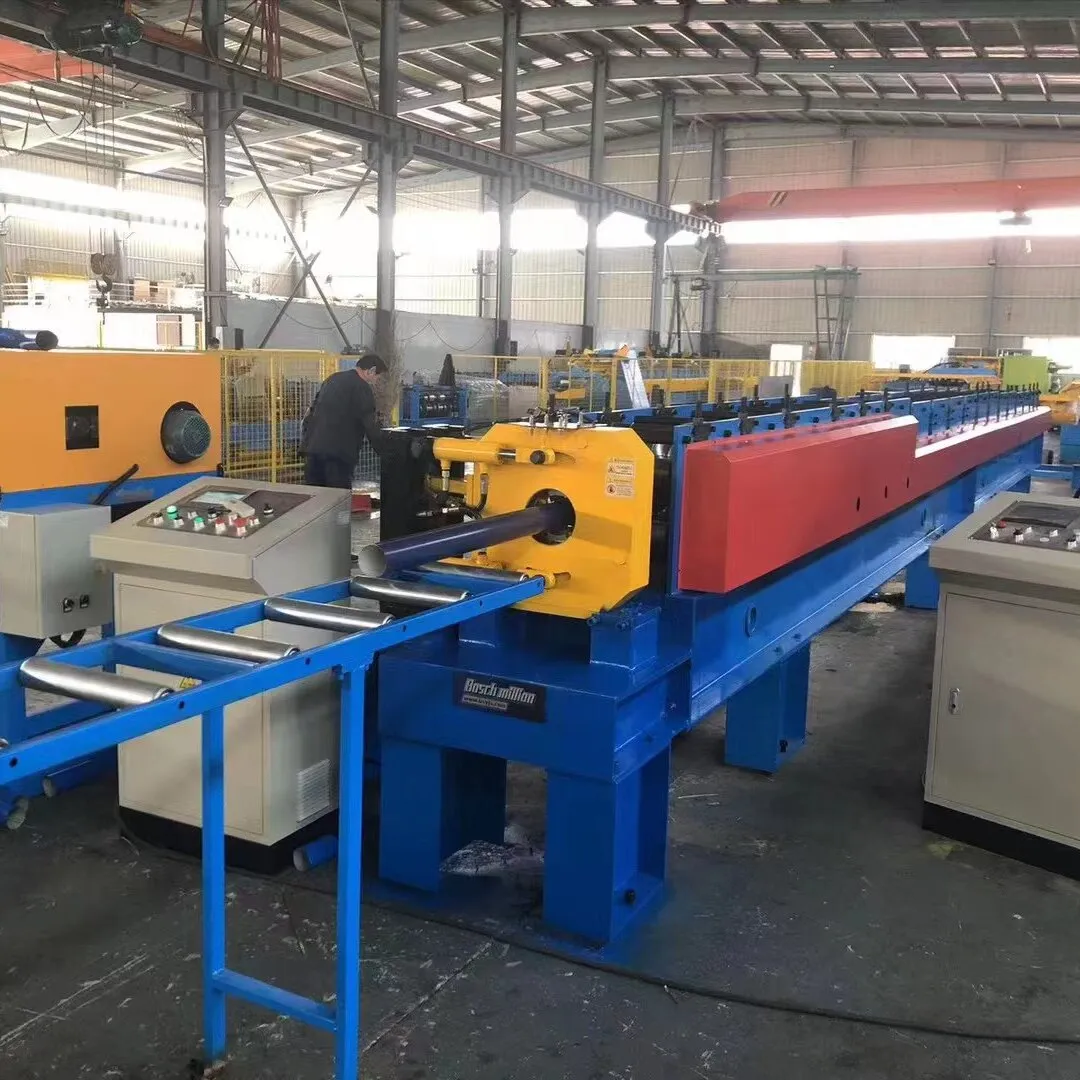

Downpipe Roll Forming Machine

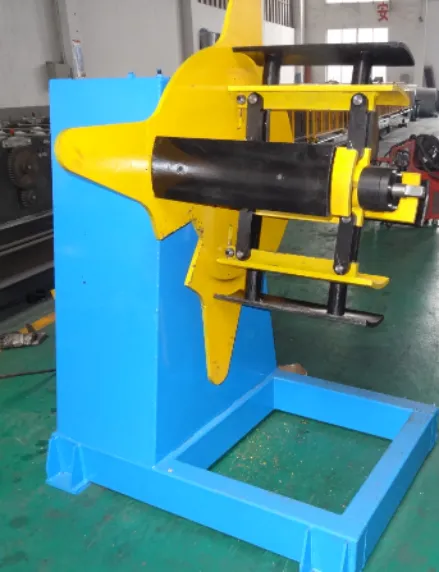

Χειροκίνητο decoiler

1.Μέγιστη αρκούδα: 3 τόνοι

2.Μέγιστο πλάτος: 350mm

3. ID: 508

Ισιώστε το σύστημα

1.Πλάτος: 350mm

2.Drive: χειροκίνητο

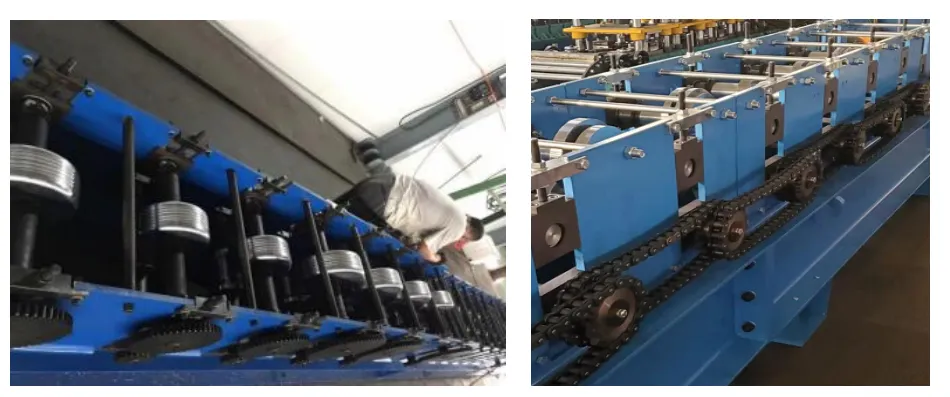

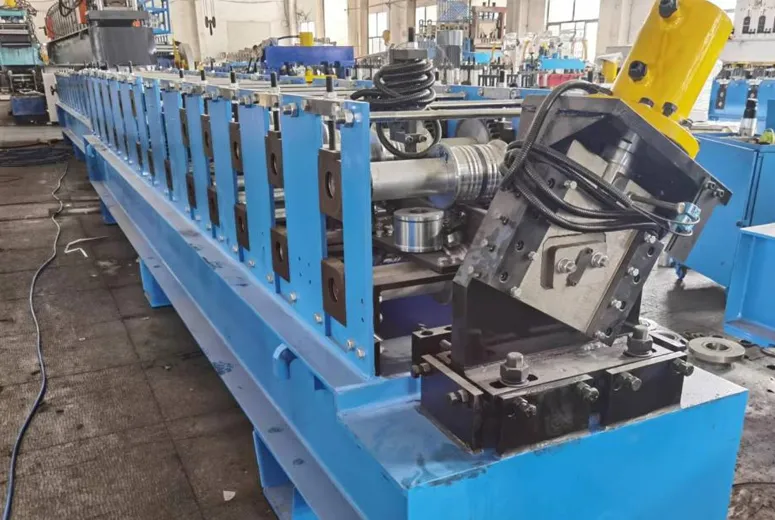

Μηχανή διαμόρφωσης ρολού

Υλικό ταιριάσματος: GI/PPGI/χρώμα χάλυβα/Al

Εύρος πάχους υλικού: 0,4-0,7 mm

Ισχύς κύριου κινητήρα: 5,5 kw

Ταχύτητα διαμόρφωσης: 8- 10m/min

Ποσότητα κυλίνδρων: 21

Υλικό και διάμετρος άξονα: ￠70mm, το υλικό είναι 45#

7.Ανοχή: 3m+- 1,5mm

Σύστημα ελέγχου: PLC

Τάση: 380V/ 3φασικό/ 50 Hz

10. Υλικό διαμόρφωσης κυλίνδρων: 45# σφυρήλατο χάλυβα, επικαλυμμένο με επεξεργασία χρωμίου 11. Υλικό λεπίδας κοπής: χάλυβας καλουπιού Cr12 με σβησμένη επεξεργασία 58-62℃

12.Συνολικό βάρος: περίπου 5Tons L*W*H 8m*1.0m*1.5m

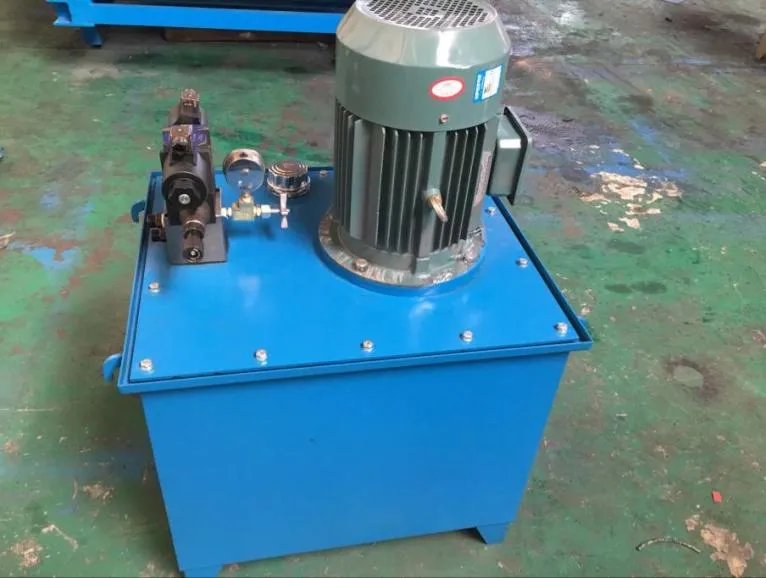

4.Υδραυλικό σύστημα

Υδραυλικό σύστημα

Ελέγχεται από αντλία λαδιού κιβωτίου ταχυτήτων. Αφού γεμίσετε το υδραυλικό λάδι στη δεξαμενή υδραυλικού λαδιού, η αντλία οδηγεί τη μηχανή κοπής για να ξεκινήσει η εργασία κοπής.

Εξοπλισμός αγώνα ：Το σύστημα περιλαμβάνει ένα σετ υδραυλικής δεξαμενής, ένα σετ υδραυλικής αντλίας λαδιού, δύο υδραυλικούς σωλήνες και δύο σετ βαλβίδων ηλεκτρομαγνητισμού.

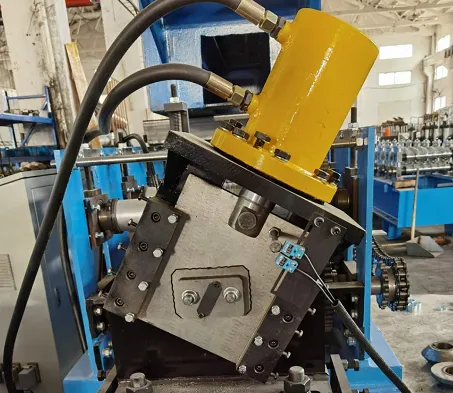

Υδραυλικός τομή

1.Κίνηση κοπής: Η κύρια μηχανή σταματά αυτόματα και στη συνέχεια κόβει. Μετά την κοπή, το κύριο μηχάνημα θα ξεκινήσει αυτόματα. (Αυτόματη κοπή παρακολούθησης)

2. Υλικό λεπίδας: GCR12 με θερμική επεξεργασία

3. Μέτρηση μήκους: Αυτόματη μέτρηση μήκους

4.Ανοχή μήκους: +/- 1,5μ

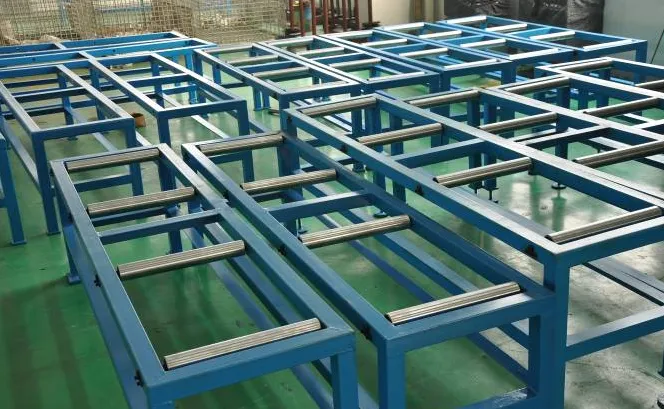

Πίνακας παραλαβής

1.Μέγεθος τραπεζιού υποδοχής: 2000mmx2 τεμάχια

2.Δομή πλατφόρμας λήψης υλικού: δομή τύπου τυμπάνου, γωνιακή συγκόλληση χάλυβα, χωρίς ισχύ

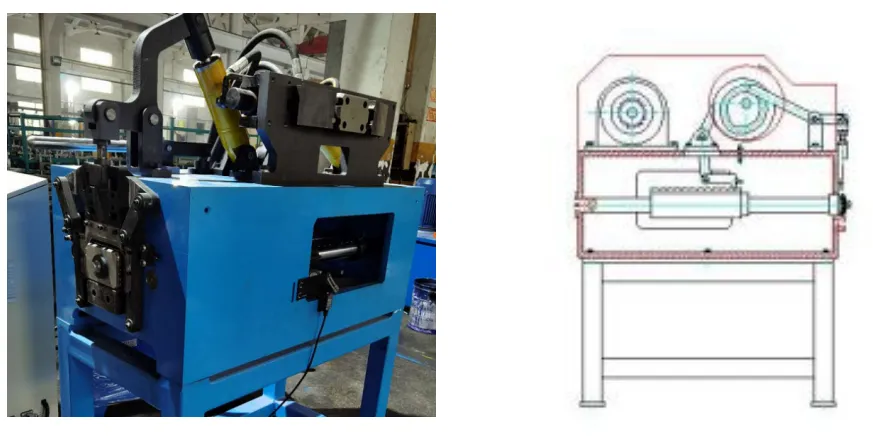

7. Μηχανή Bender
8. Σώμα: Ατσάλινο έλασμα 22 mm με συγκόλληση
9. Ισχύς κινητήρα: 3 kw κυκλοειδές
10. τρόπος μετάδοσης: διπλή σειρά δομής αλυσίδας με (P, 25.4)
11. Αρχή Bender: η σχάρα και ο τρόπος μηχανικής κίνησης
12. κουτί ελέγχου: 1 σετ
13. Διαστάσεις:1,2 * 1,5 * 1,5 m
