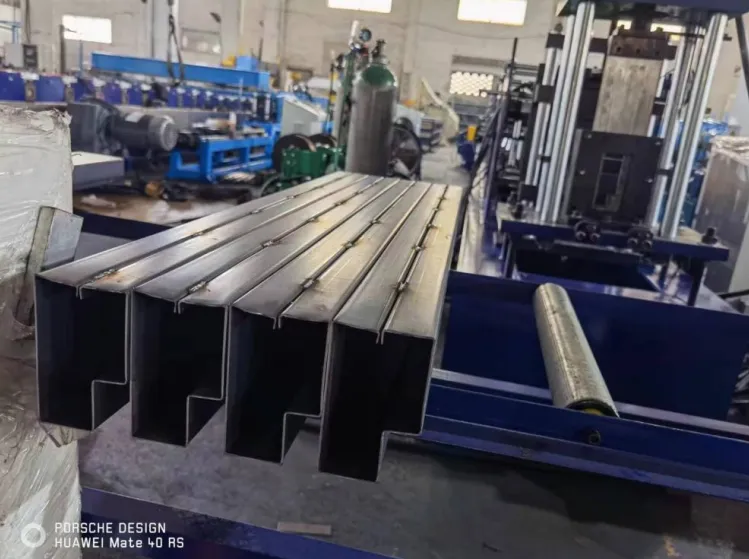

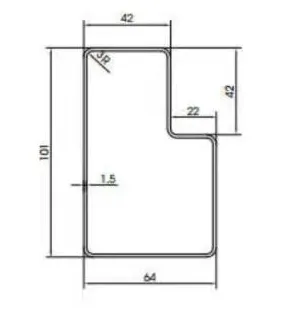

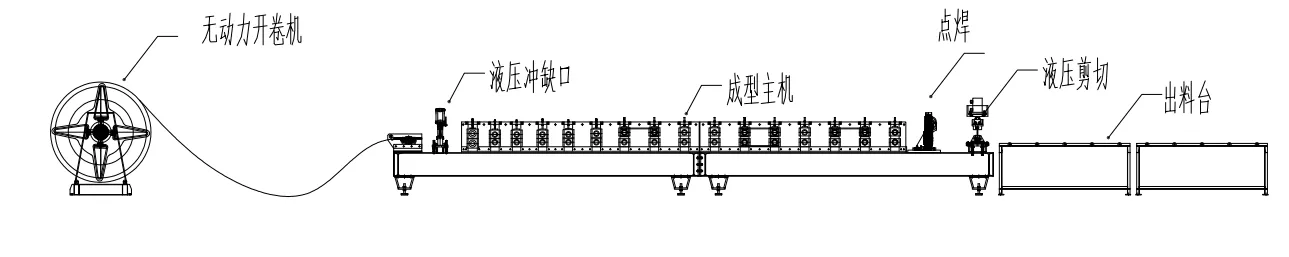

Μηχανή διαμόρφωσης ρολού δοκού P

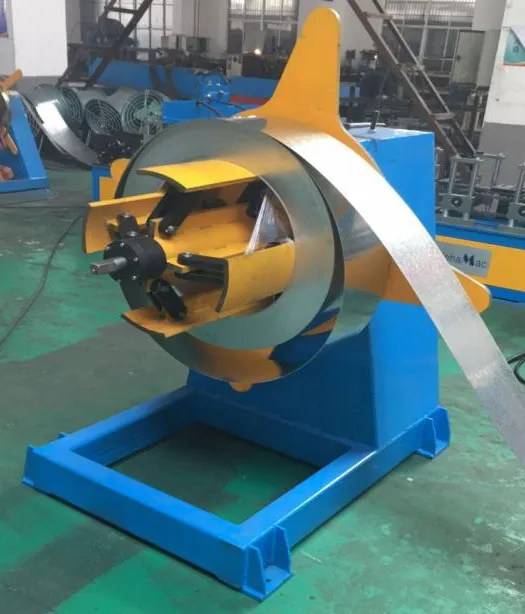

Decoiler

1. Uncoiler: παθητικό ξετύλιγμα, χειροκίνητο σφίξιμο
2. Φέρουσα ικανότητα uncoiler: 5T
3. Inner diameter of uncoiling machine: φ508mm
4. Rolling range: φ460-530mm
5. Rolling width: ≤500

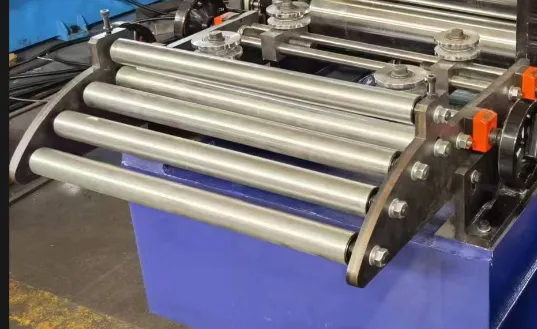

Σύστημα καθοδήγησης

Έχει ρυθμιστεί στην αρχή του κεντρικού υπολογιστή για να βοηθήσει τον χειριστή να προσαρμόσει σωστά την κατεύθυνση της πλακέτας εισόδου. Μπορείτε να ρυθμίσετε την αριστερή και τη δεξιά πλευρά με χειροκίνητους τροχούς και εμφανίζεται ο αριθμός τροφοδοσίας.

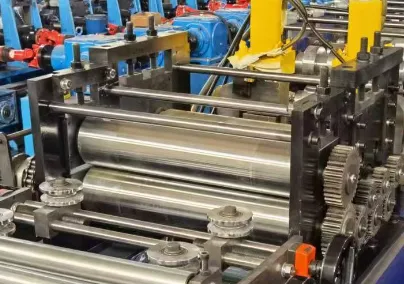

Σύστημα ισοπέδωσης

1.Diameter of leveling shaft: Φ80 (Harbin Bearing)

2. Υλικό του άξονα ισοπέδωσης: 40Cr σβησμένο και μετριασμένο (HB220-260)

3. Μέθοδος επεξεργασίας επιφάνειας του άξονα ισοπέδωσης: υπερ-φινίρισμα μετά από σβήσιμο υψηλής συχνότητας, επεξεργασία σκληρής επιχρωμίωσης

4.Η μέθοδος ρύθμισης του κενού μεταξύ των άνω και κάτω κυλίνδρων: ρύθμιση ανελκυστήρα στροβίλου

Υδραυλική διάτρηση

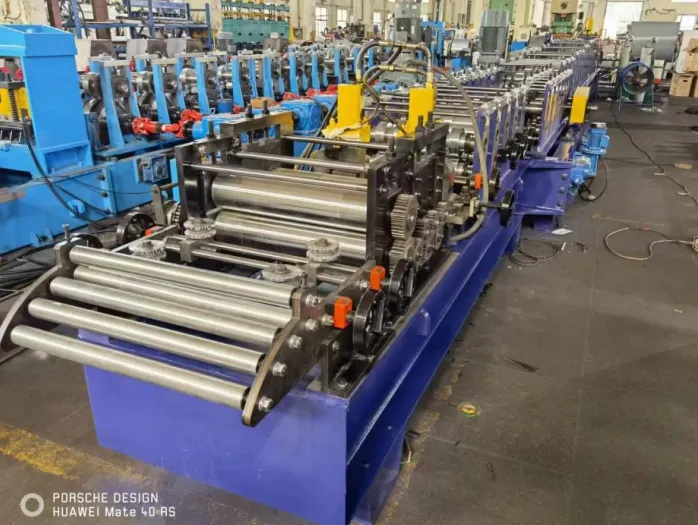

Μηχανή διαμόρφωσης ρολού

1. Εύρος πάχους υλικού: 2 mm
2. Ισχύς κύριου κινητήρα: 22 kw
3. Εγκάρσιος κινητήρας:2*0,75 kw
4. 4. Ταχύτητα:3-5m/min
5. 5. Ποσότητα κυλίνδρων:26 κυλίνδρους
6. Υλικό κυλίνδρων: 45# με χρωμιωμένο
7. 7. Υλικό άξονα και διάμετρος: ￠80mm, το υλικό είναι 45# σφυρηλάτηση χάλυβας
8. 8. Το σώμα της μηχανής: 350H
9. 9.Ανοχή: 10m+-1,5mm
10. Τρόπος οδήγησης: Αλυσίδα
11. Σύστημα ελέγχου: PLC
12. 12. Υλικό λεπίδας κοπής: Χάλυβας καλουπιού Cr12 με σβησμένη επεξεργασία 58-62℃
13. 1Τάση: 380V/3Phase/50HZ

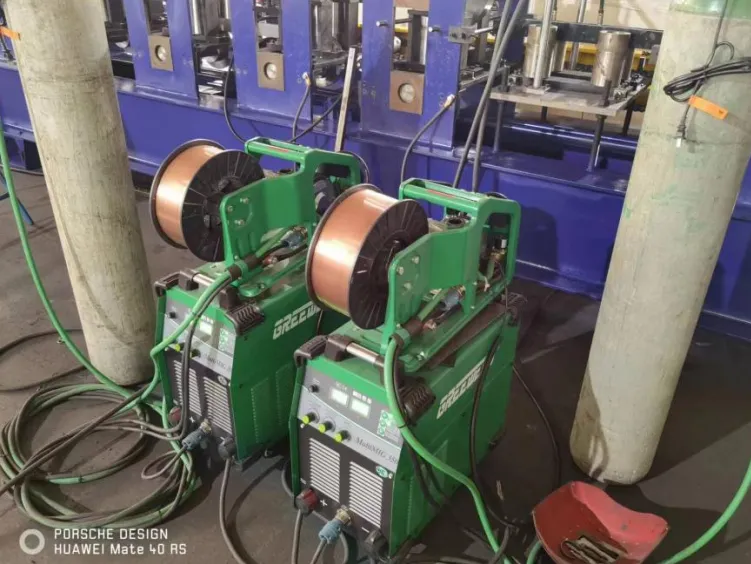

Μηχανή συγκόλλησης

2 μηχανές συγκόλλησης, σημειακή συγκόλληση

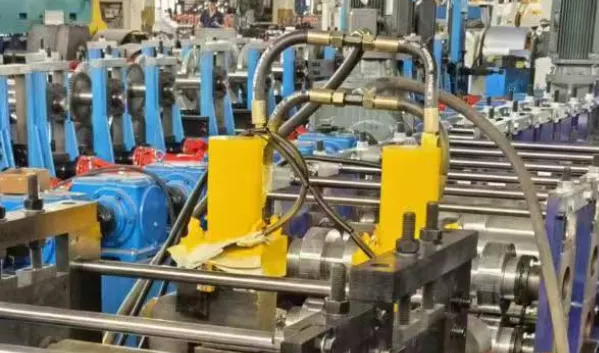

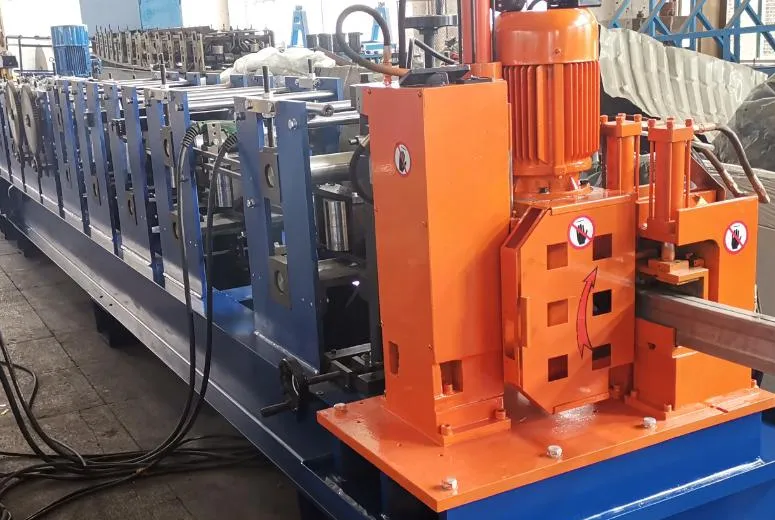

Υδραυλική κοπή

Υδραυλική κοπή, κοπή όλων των διαστάσεων με ένα ζευγάρι μαχαίρια

Μάρκα υδραυλικού σταθμού: Wuxi Wansheng

Υδραυλικός κινητήρας: 5,5KW

Υδραυλικός σταθμός με ψύξη αέρα

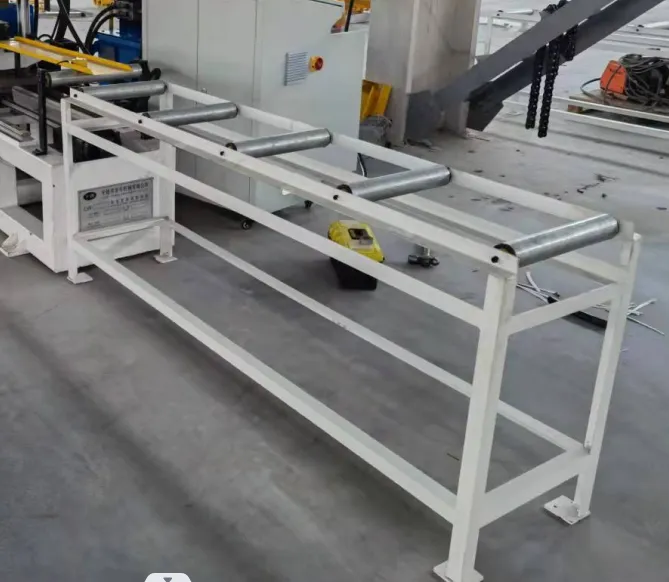

Τραπέζι παραλαβής

2000mm*2 Απλό και ανίσχυρο (γωνιακή συγκόλληση χάλυβα, κρέμα τυμπάνου)

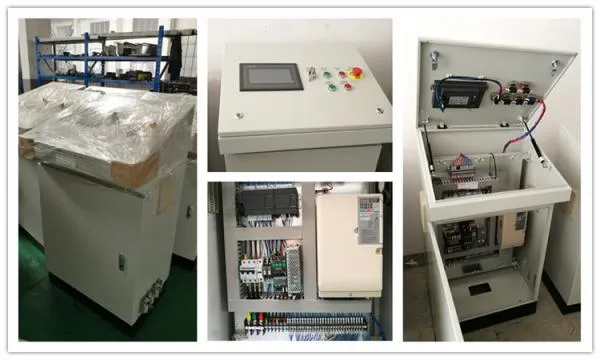

Σύστημα ελέγχου PLC

1.Μετατροπέας: Anchuan (Ιαπωνία)

2.PLC: Siemens

3.Πίνακας χειρισμού υπολογιστή: MCGS

4.Κωδικοποιητής: Omron/Optical Ocean

5.Τάση; 380V, 50Hz, 3PH (μπορεί να είναι σύμφωνα με τις απαιτήσεις του πελάτη)
