Профилегибочная машина для производства листов глазурованной черепицы

Рисунки

Процессы и компоненты

Рабочий процесс

I.Ручной разматыватель

1: Максимальная ширина сырья: 1300 мм

2: Грузоподъемность: 5000 кг

3: Внутренний диаметр катушки: 450-600 мм

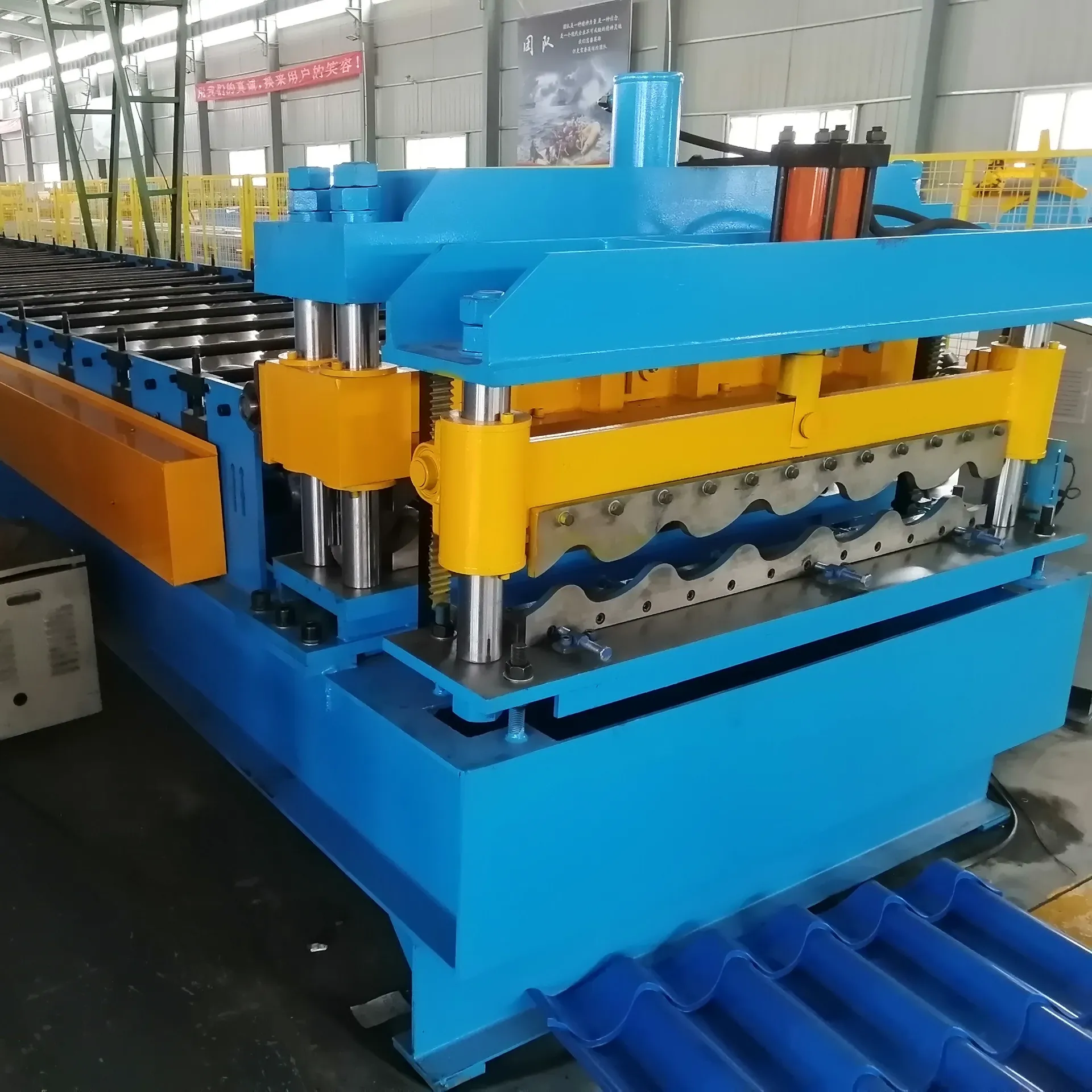

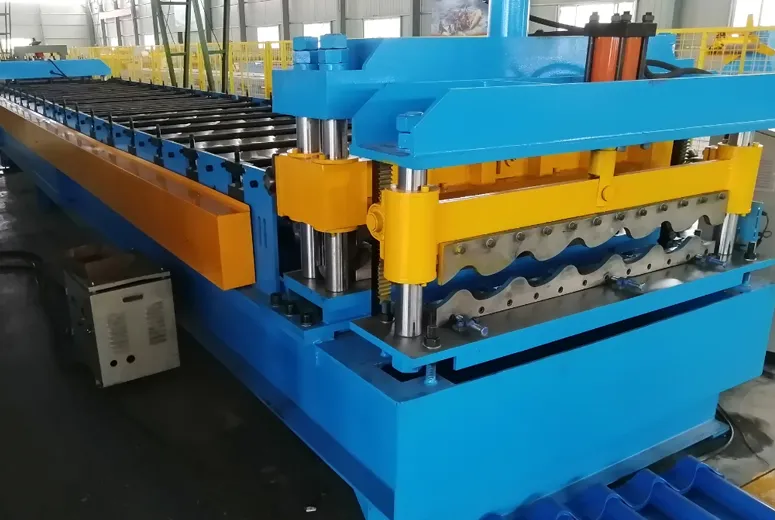

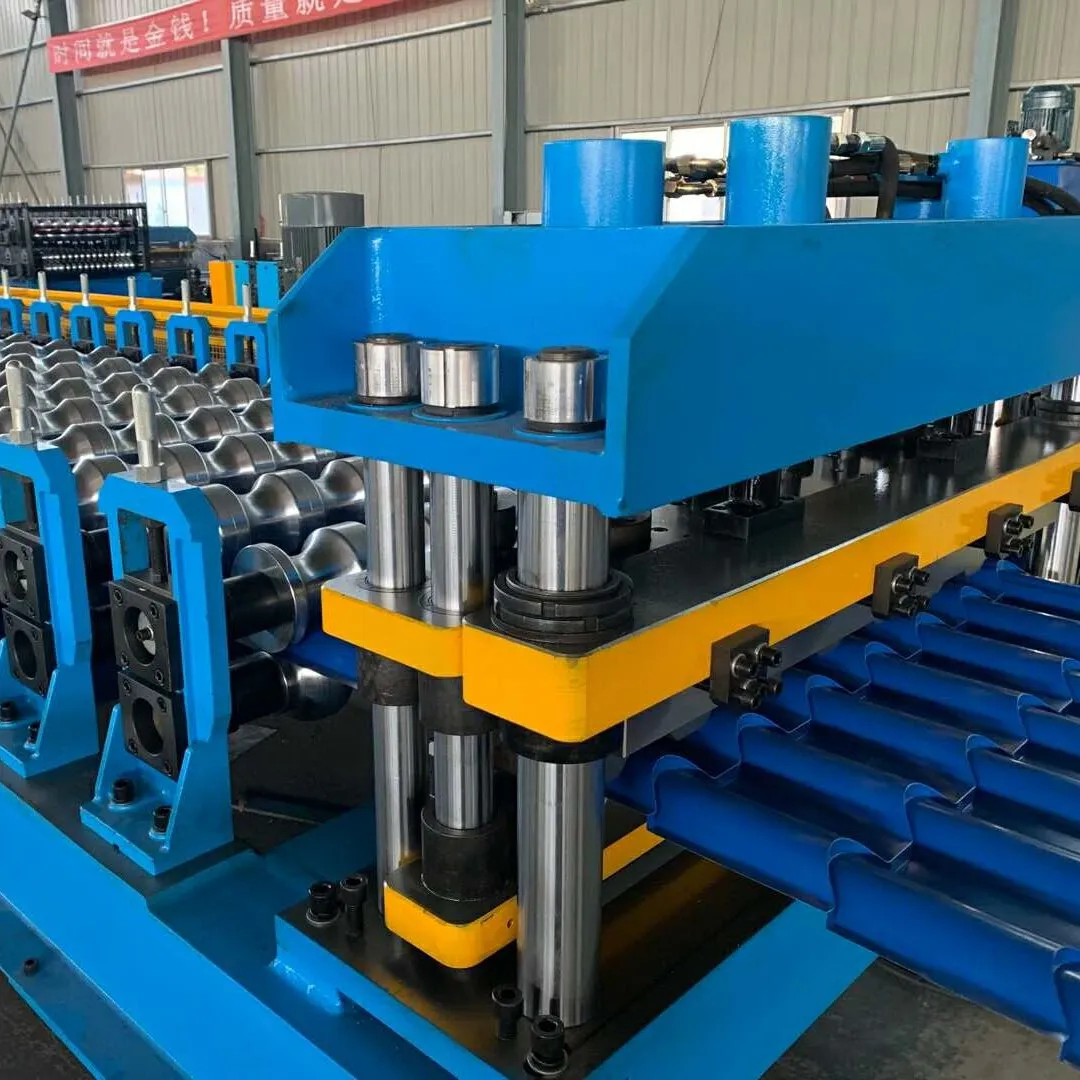

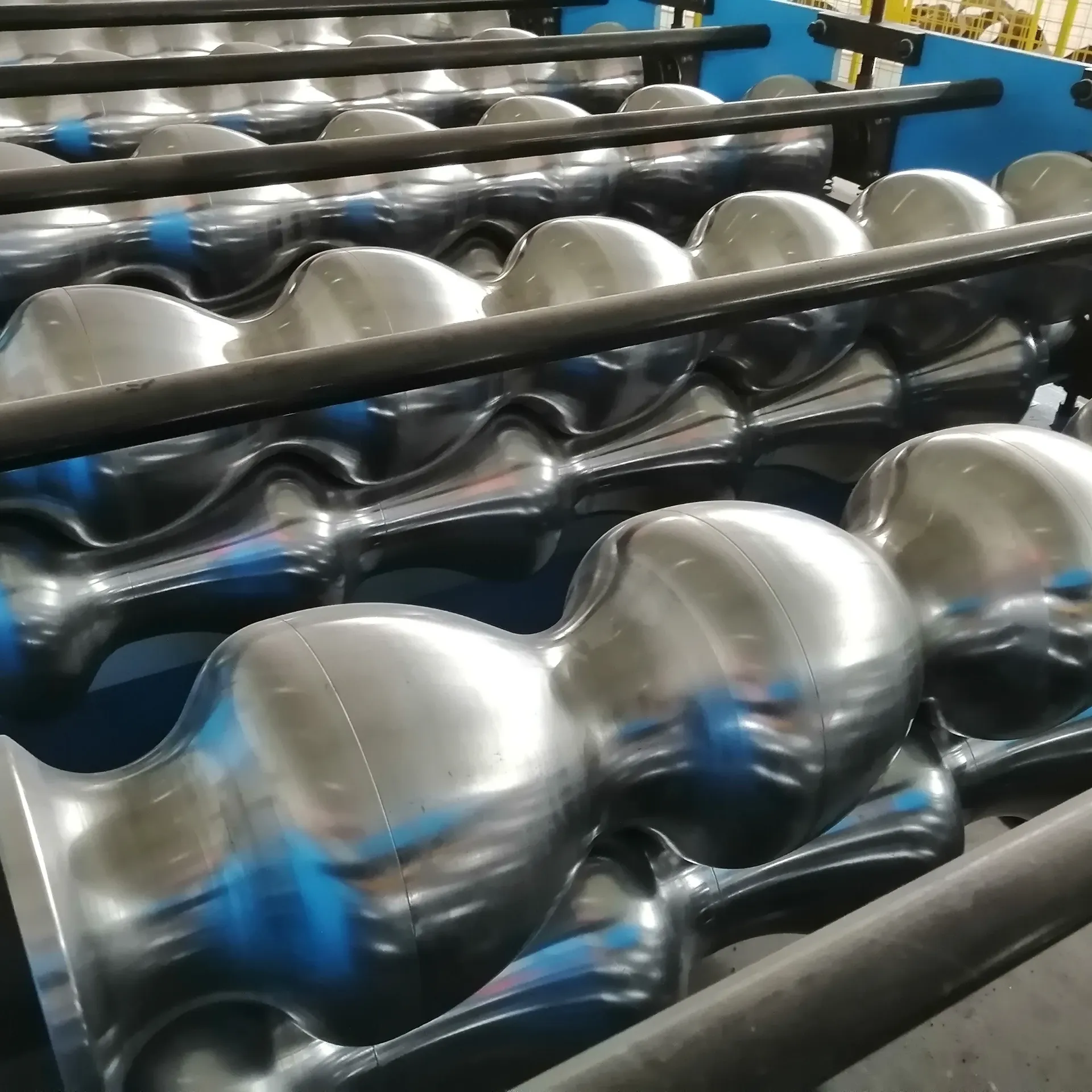

II.Профилегибочная машина Диапазон толщины материала: 0,45-0,76 мм Мощность главного двигателя (серводвигателя): 7,5 кВт Гидравлическая станция:4 кВт 4. Скорость: 0-3 м/мин 5. Количество роликов: 17 роликов Материал роликов: 45# с хромированием 7. Материал и диаметр вала: ￠75 мм, материал — кованая сталь 45#. 8. Корпус машины: 350H 9.Допуск: 10м+-1,5мм Способ привода: Цепь Система управления: ПЛК 12. Материал лезвия резака: литейная сталь Cr12 с закалкой 58-62℃ 1Напряжение: 220V/ 3phase/ 60 Гц

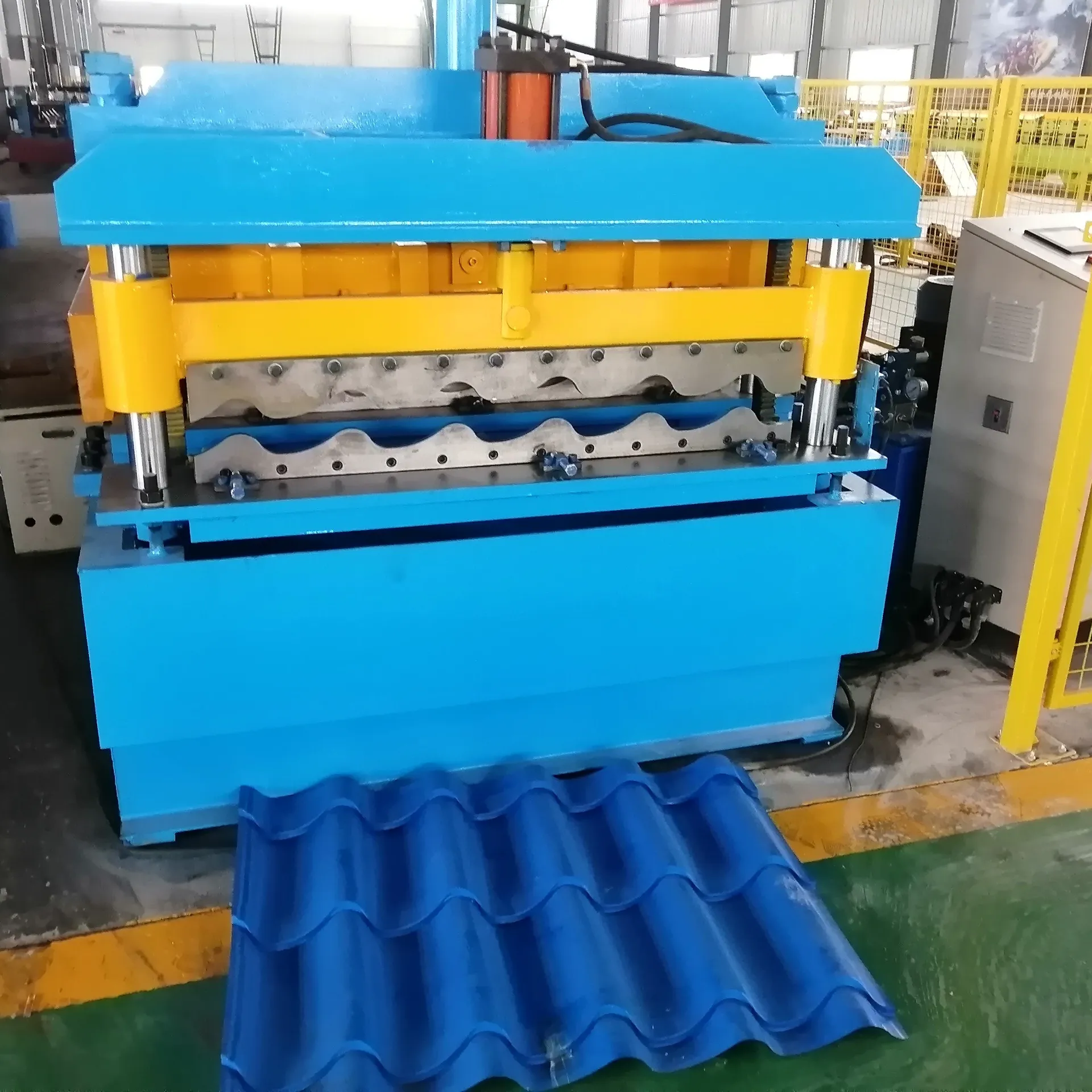

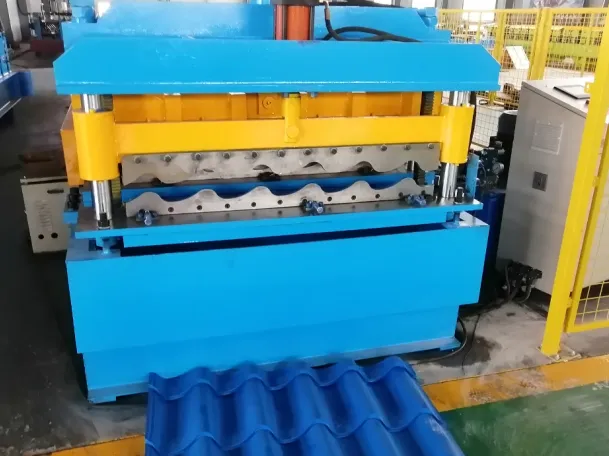

III.Гидравлическая резка Режущее движение: Основная машина автоматически останавливается, а затем режет. После резки основная машина автоматически запустится. Материал лезвия: литая сталь Cr12 с закалкой   обработка 58-62℃ Измерение длины: Автоматическое измерение длины Допуск по длине: 10+/- 1,5 мм

IV.Система управления ПЛК

Напряжение, Частота, Фаза: 220 В, 60 Гц, 3 фазы

Автоматическое измерение длины:

Автоматическое измерение количества

Компьютер используется для управления длиной и количеством. Машина автоматически отрезает нужную длину и останавливается, когда достигается необходимое количество

Неточность длины можно легко исправить.

Панель управления: кнопочный переключатель и сенсорный экран

Единица длины: миллиметр (переключается на панели управления)

V.Стол для сбора

Эффективный длина:6M (стандартная)

Деловые замечания:

1.Гарантия: 12 месяцев с момента поставки.

2. Условия оплаты: 30% предоплата, 70% остаток перед отправкой.

3.Время изготовления:60

4.Политика локальной установки: покупатель берет на себя расходы по каждому инженеру. Включено: авиабилеты туда и обратно, проживание и 100 долларов в день
