Quotation For 600-305 Big Span Roll Forming Machine Offer Sheet

Лист предложения по листу предложения для профилегибочной машины Big Span 600-305

Машина для профилирования Big Span доступна в двух исключительных моделях: тип 600-305 и тип 914-610. Обе модели машины для профилирования Big Span оснащены удобными элементами управления и автоматизированными функциями, что делает эксплуатацию простой и эффективной. Прочная конструкция обеспечивает долговечность, а компактный дизайн позволяет легко интегрировать ее в существующую производственную линию.

СВЯЖИТЕСЬ СЕЙЧАС скачать в pdf

Описание продукта

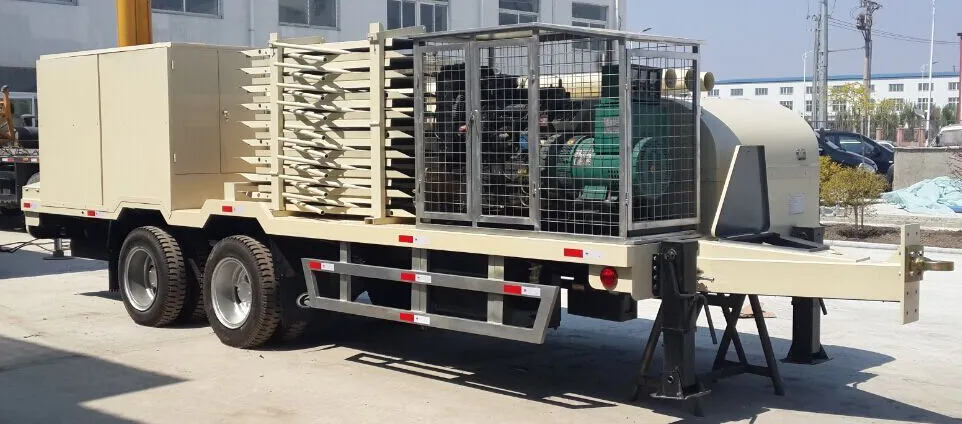

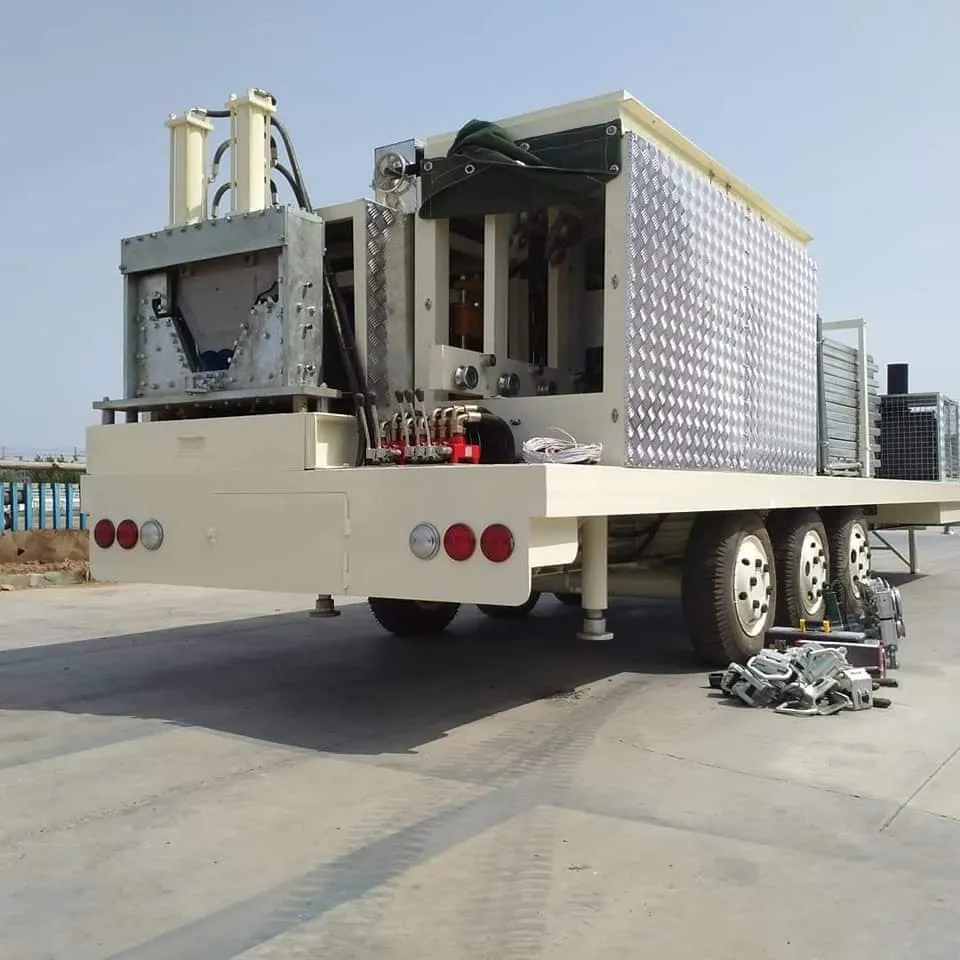

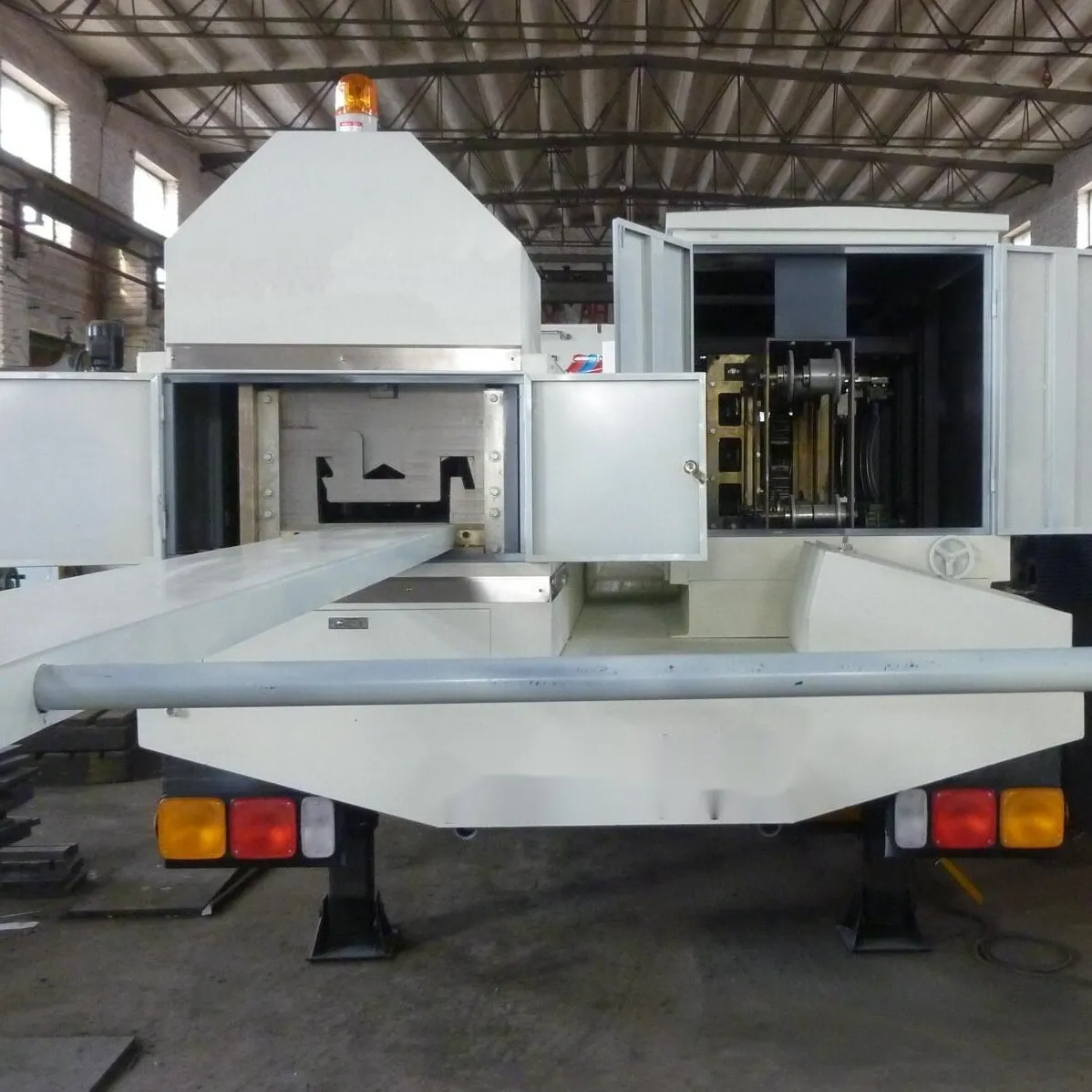

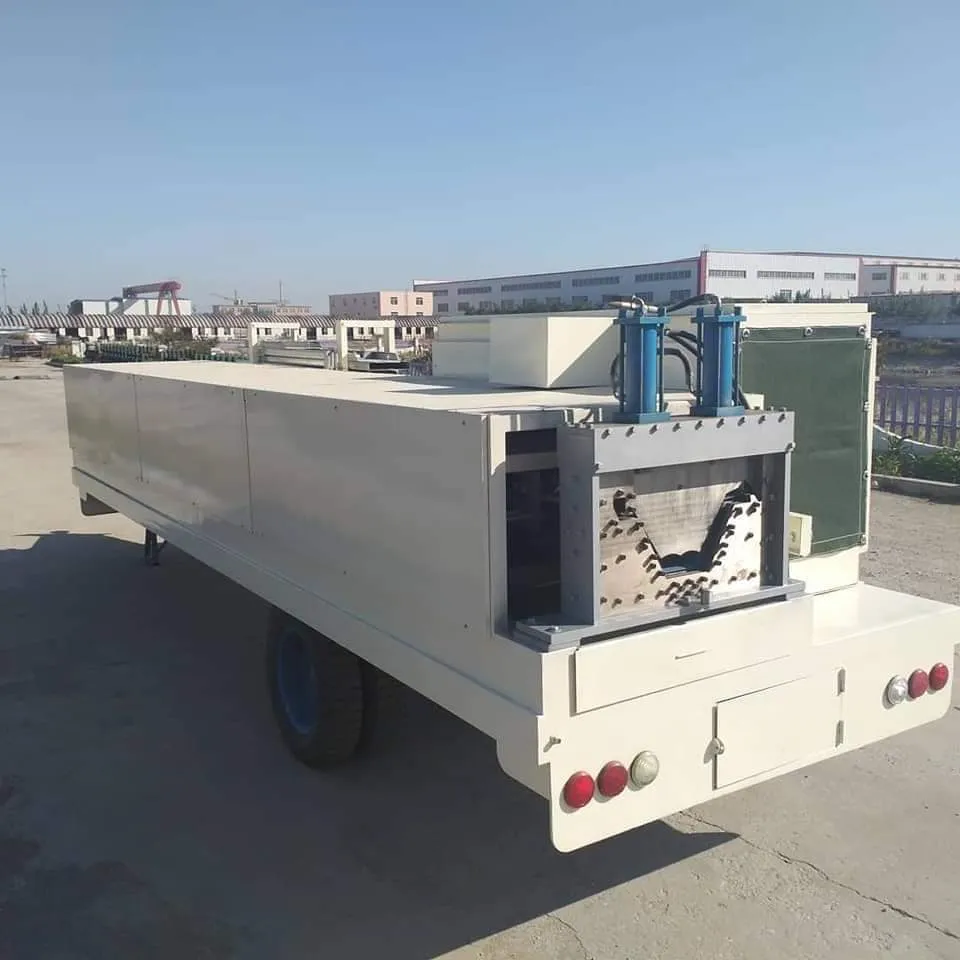

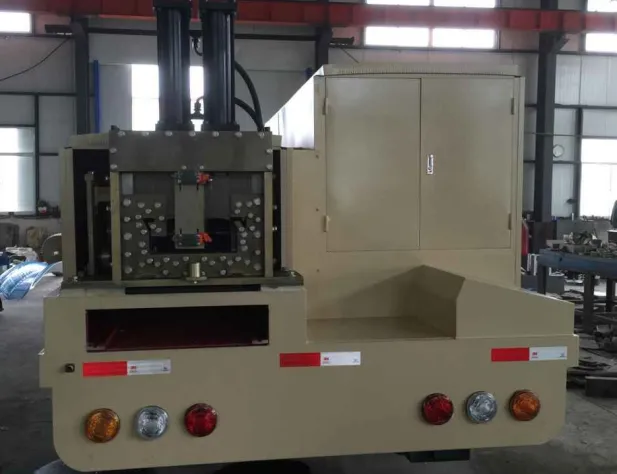

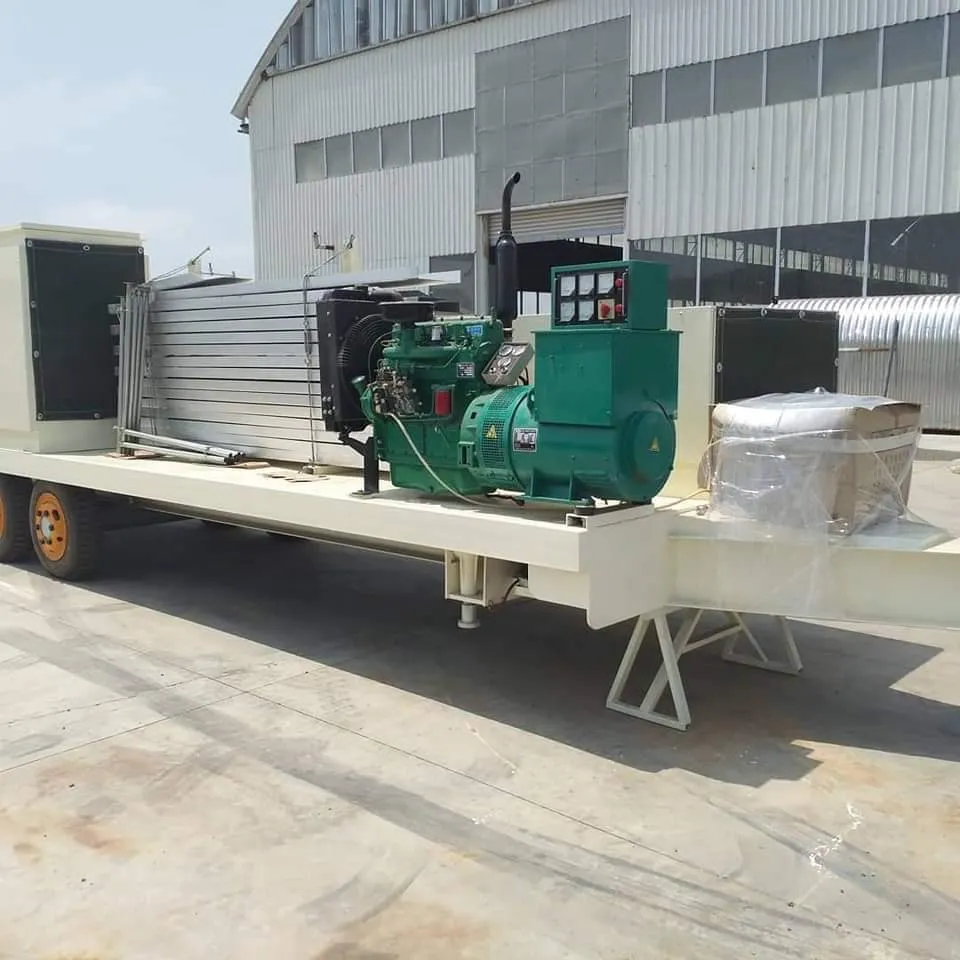

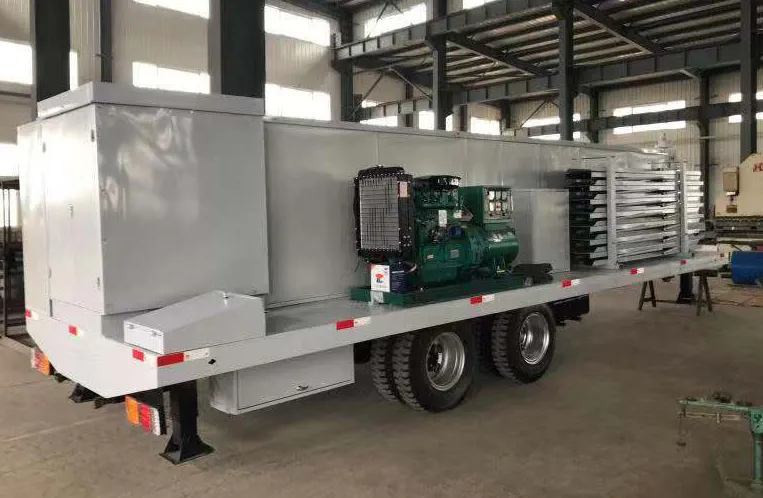

big span roll forming machine

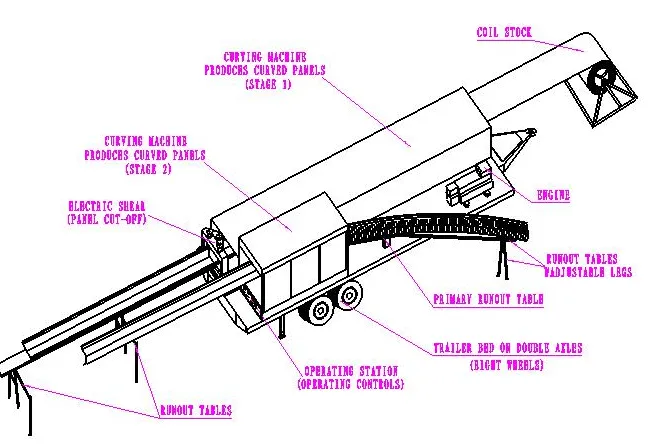

Рисунки

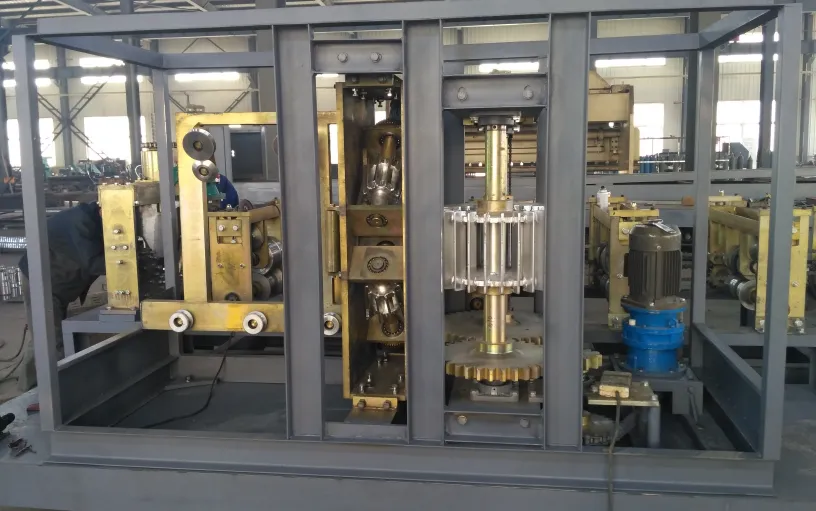

Процессы и компоненты

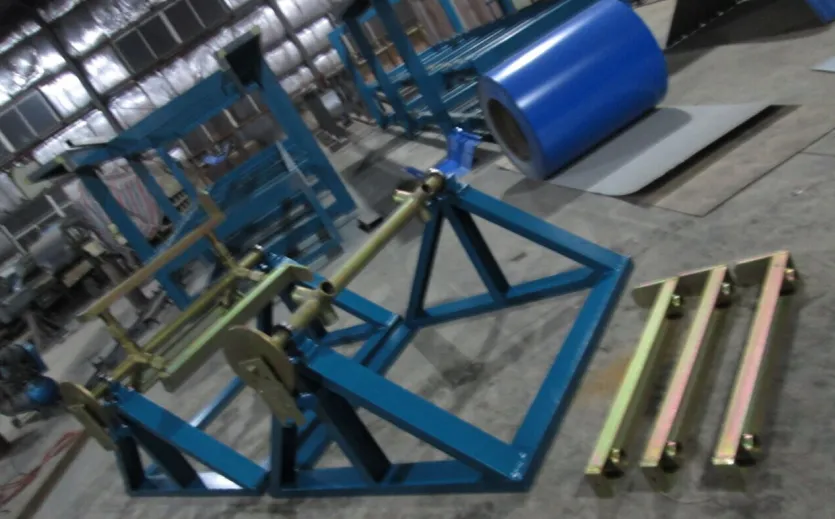

Ручной разматыватель	х 1 комплект

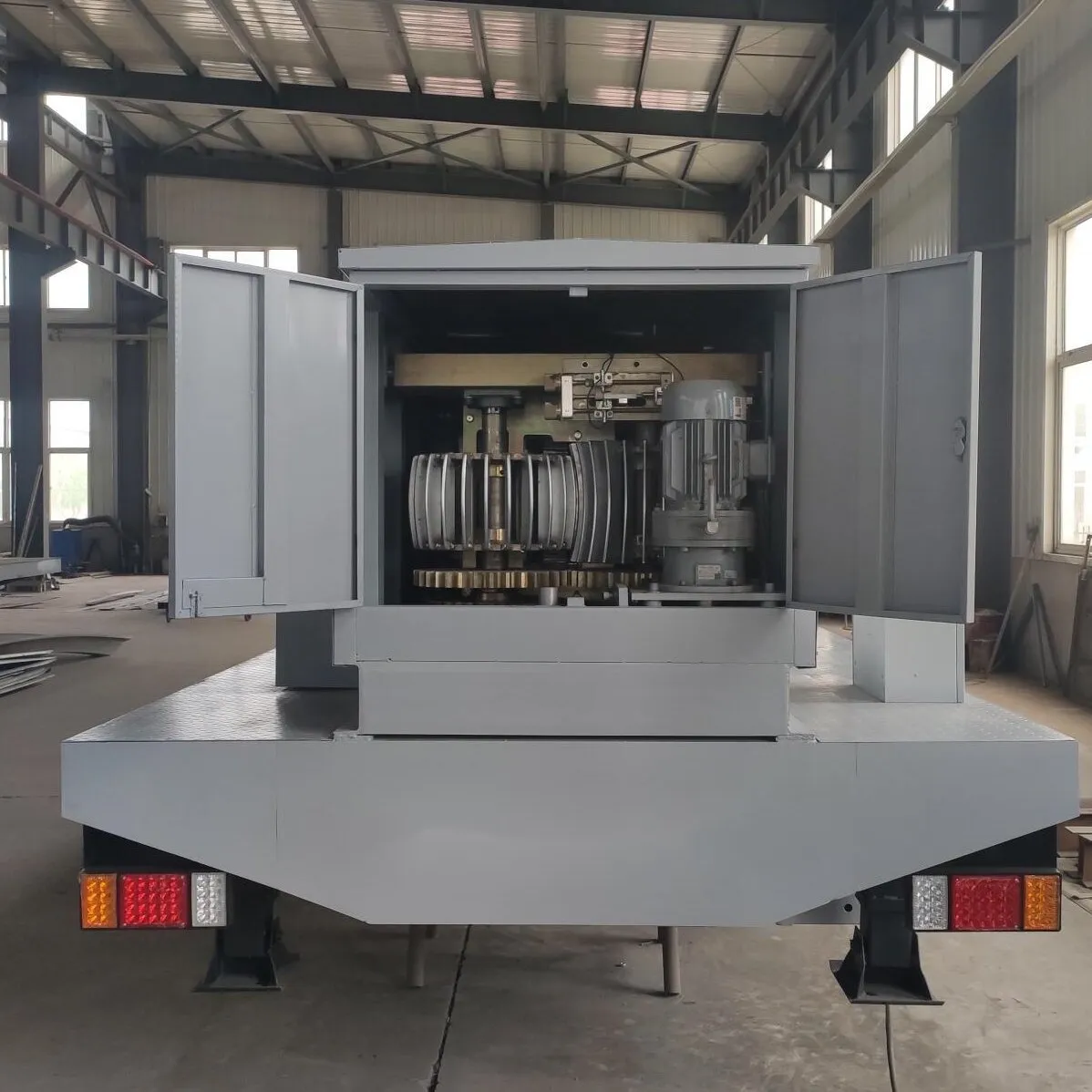

Основная профилегибочная машина	х 1 комплект
Система изгиба	х 1 комплект
Гидравлическая станция	х 1 комплект
Система управления ПЛК	х 1 комплект
Выходной стол (3M*2)	х 1 комплект

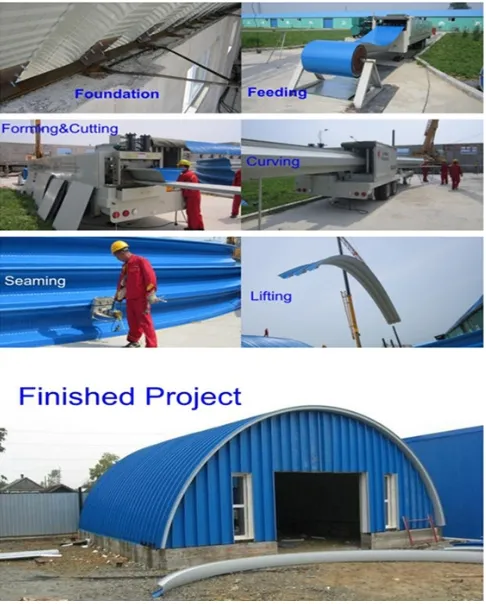

Рабочий процесс

Технические параметры

Размер:	8500mm × 2250mm × 2300mm
Общий вес:	about 11 T
Роликовая станция	13 шагов
Общая мощность двигателя (16.5 KW)	Формирование	5,5 кВт
	Изгиб	4.0 кВт
	Резка	4.0 кВт
	Закрытие швов	1,5 кВт*2
Рабочая скорость	Формирование	15м/мин
	Изгиб	13м/мин
	Закрытие швов	6 м/мин
Режущее лезвие	Cr12 Движение
Режим резки	Гидравлический
Материал роликов:	Сталь 45#, закаленная HRC 58-62
Материал вала	Сталь 45#, закаленная HRC 58-62
Контролирующий	ПЛК (кнопочный)
Источник питания	380В/50Гц/3P

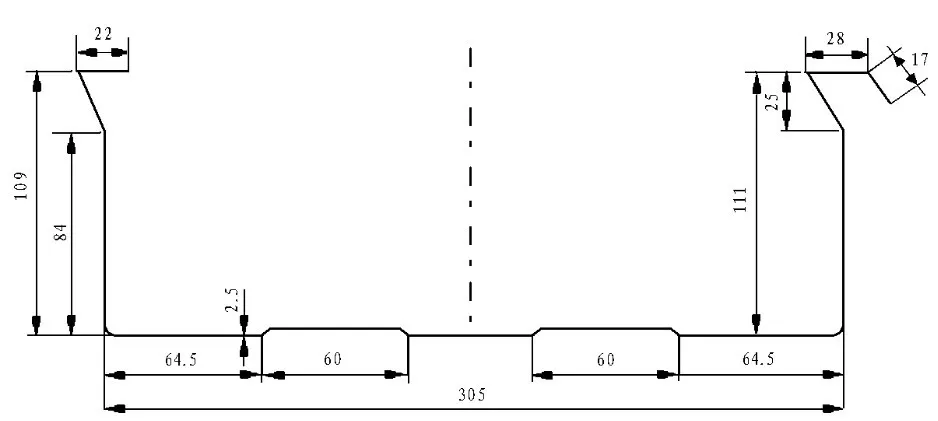

Ширина подачи	Эффективная ширина	Толщина панели	Охватывать	Коэффициент использования панели
600мм	305мм	0,8мм-1,5мм	≤26m	51%
