Γραμμή μηχανής διαμόρφωσης ρολού σκαλωσιάς

1.Σχηματίζοντας πλαίσιο μηχανής: επεξεργασία γήρανσης χάλυβα τμημάτων υψηλής ποιότητας μετά τη συγκόλληση

2. Δομή μηχανής διαμόρφωσης: μετάδοση κιβωτίου ταχυτήτων τύπου τόξου από χυτοσίδηρο

3. Ισχύς κύριου κινητήρα της μηχανής διαμόρφωσης: 18,5 KW (μειωτής επιφάνειας σκληρού δοντιού)

4. Ταχύτητα μηχανής διαμόρφωσης: 0-25m\min

5. Rollers: 18 κανάλια

6. Υλικό άξονα: 40Cr σβησμένο και μετριασμένο (HB220-260)

7. Διάμετρος άξονα: Φ75mm

8. Πάχος κύλισης: 1,8mm

9. Υλικό κυλίνδρου: Gcr15

10. Μέθοδος θερμικής επεξεργασίας σε ρολό: επεξεργασία σβέσης (HRC58-62)

ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΤΩΡΑ λήψη σε pdf

Περιγραφή προϊόντος

Read More About scaffolding pipe thread rolling machine

Αναλήψεις

Διαδικασίες και εξαρτήματα

5 ton de-coiler with leveling	x1 σετ
Servo feeding machine	x1 σετ
125T Punching machine with moulds	x1 σετ
Μηχάνημα διαμόρφωσης κύριου κυλίνδρου	x1 σετ
Κοπή σέρβο τροχιάς	x1 σετ
Υδραυλικός σταθμός	x1 σετ
Σύστημα ελέγχου PLC	x1 σετ
Τραπέζι εξάντλησης (3M*2)	x1 σετ

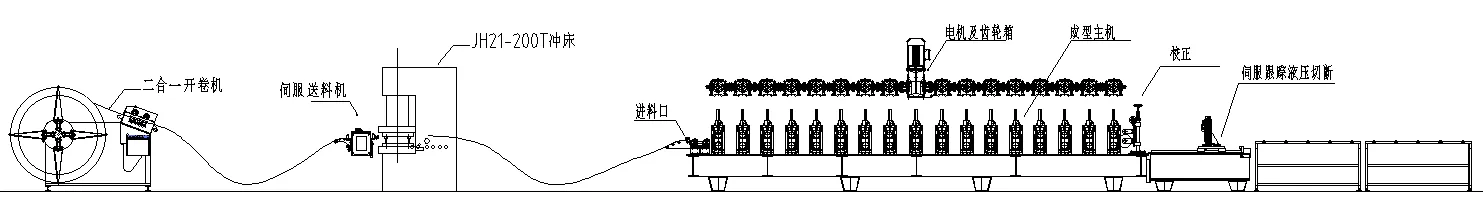

Διαδικασία Εργασίας

Τεχνικές παράμετροι

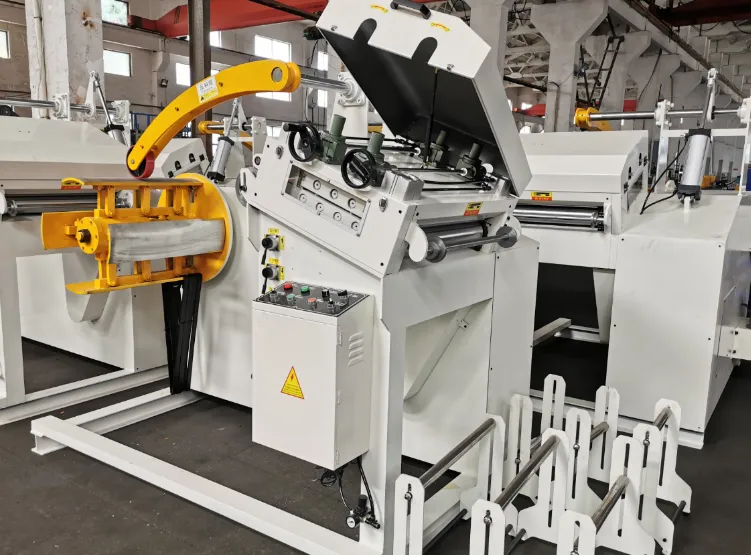

	Decoiler 1,5T με ισοπέδωση (2 in1) Decoiler: ηλεκτρική εκκένωση, υδραυλική τάνυση Load-bearing capacity of uncoiler: ≤5T Inner diameter of uncoiling machine: φ508mm Rolling range: φ450-φ530mm Ισχύς Decoiler: 5,5KW Ισχύς υδραυλικού συστήματος decoiler: 3KW Αντλία λαδιού υδραυλικού συστήματος decoiler: αντλία πτερυγίων Ηλεκτρομαγνητική βαλβίδα υδραυλικού συστήματος decoiler: Beijing Huade Σύστημα ηλεκτρικού ελέγχου Uncoiler: τα κύρια ηλεκτρικά εξαρτήματα όπως οι μετατροπείς συχνότητας υιοθετούν γνωστές μάρκες

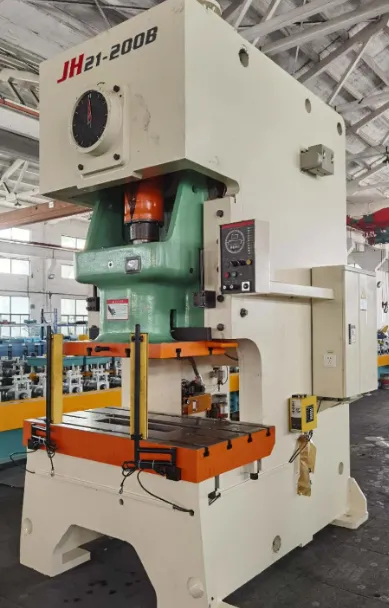

Σύστημα σέρβο τροφοδοσίας με μηχάνημα διάτρησης Μοντέλο τροφοδότη: NC-400 Ισχύς σερβοκινητήρα: 3KW Μάρκα σερβοκινητήρα: Yaskawa (Ιαπωνία) Διάτρηση: JH21-125T Μήτρα διάτρησης: 1 σετ (βήματα 500x φορές διάτρησης 50=25 μέτρα ανά λεπτό)
	Μηχανή διαμόρφωσης ρολού Σκελετός μηχανήματος διαμόρφωσης: επεξεργασία γήρανσης χάλυβα υψηλής ποιότητας μετά από συγκόλληση Μορφή καθοδηγούμενης σχάρας τροφοδοσίας: τύπος πλευρικού κυλίνδρου Δομή μηχανής διαμόρφωσης: μετάδοση κιβωτίου ταχυτήτων τύπου τόξου από χυτοσίδηρο Ισχύς κύριου κινητήρα της διαμορφωτικής μηχανής: 18,5 KW (μειωτής επιφάνειας σκληρού δοντιού) Ταχύτητα μηχανής διαμόρφωσης: 0-25m\min Rollers: 18 κανάλια Υλικό άξονα: 40Cr σβησμένο και μετριασμένο (HB220-260) Μάρκα ρουλεμάν: Harbin Shaft diameter: Φ75mm Πάχος κύλισης: 1,8mm Πλάτος ξεδίπλωσης του υλικού σε έλαση: ανάλογα με το πλάτος της πραγματικής πλάκας της μηχανής δοκιμής Υλικό κυλίνδρου: Gcr15 Μέθοδος θερμικής επεξεργασίας σε ρολό: επεξεργασία σβέσης (HRC58-62)

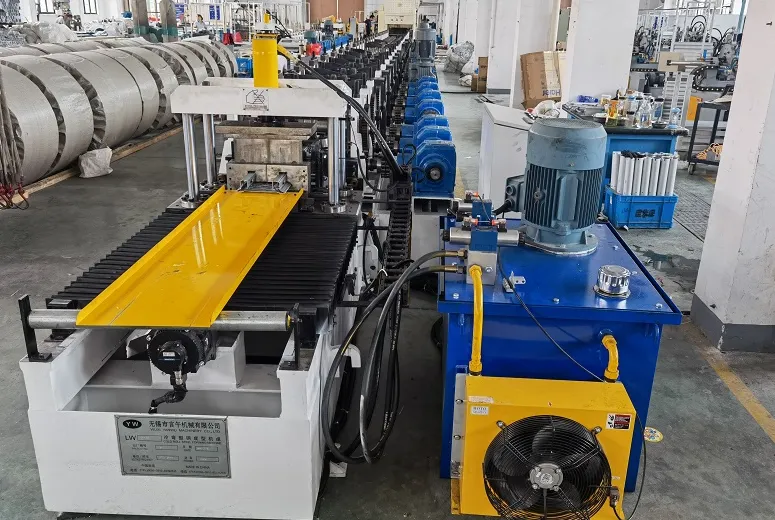

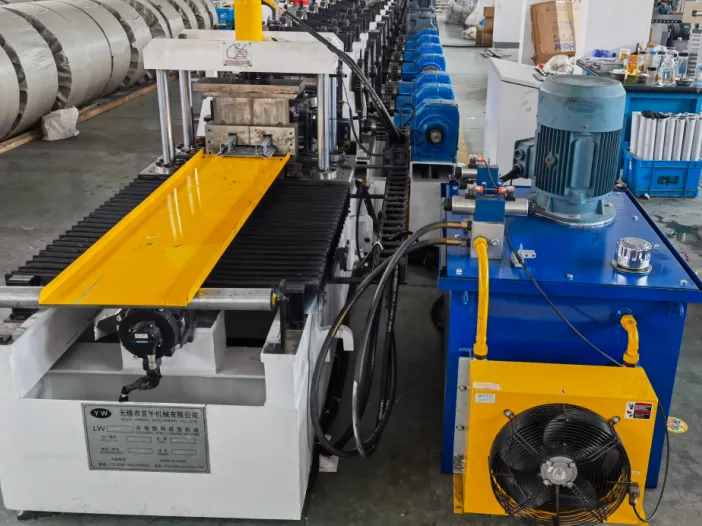

Σύστημα κοπής σερβοτροχιάς Μέθοδος κοπής: υδραυλική κοπή απορριμμάτων μετά τη διαμόρφωση (servo tracking) Ισχύς σερβοκινητήρα: 3KW Μάρκα σερβοκινητήρα: Yaskawa (Ιαπωνία) Βίδα και γραμμικός οδηγός: εγχώρια γνωστή μάρκα Υλικό διάτμησης: Cr12mov Μέθοδος θερμικής επεξεργασίας λεπίδας διάτμησης: επεξεργασία σβέσης (HRC58-62) Ισχύς υδραυλικού συστήματος: 11KW (μονοκύκλωμα) Ηλεκτρομαγνητική βαλβίδα υδραυλικού συστήματος: Beijing Huade Αντλία λαδιού υδραυλικού συστήματος: Yuken Υδραυλικό σύστημα με ψύξη αέρα

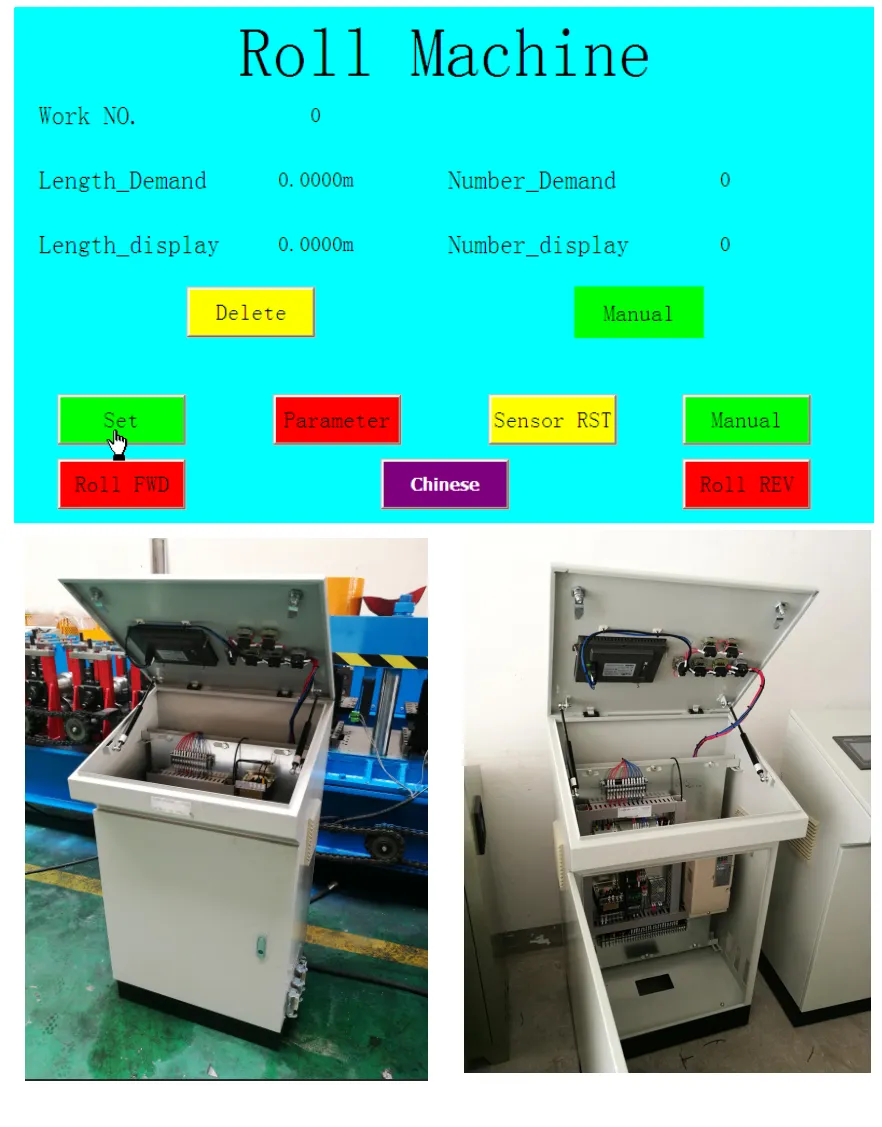

	Σύστημα ελέγχου PLC Μετατροπέας: Yaskawa, Ιαπωνία Ο υπολογιστής υιοθετεί έλεγχο PLC: Siemens Πίνακας λειτουργίας υπολογιστή: MCGS (Kunlun Tong State) Κωδικοποιητής: Μάθηση Τάση: 3φασικό 380V60HZ
