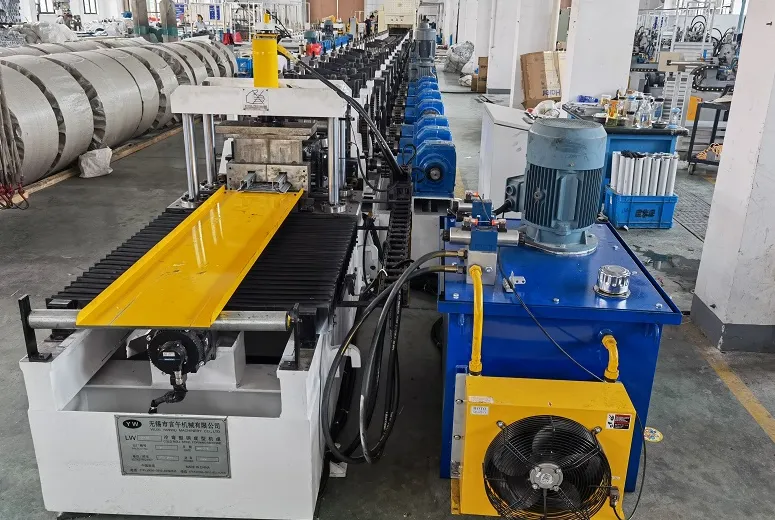

Линия для профилирования лесов

1. Каркас формовочной машины: высококачественная профильная стальная обработка старением после сварки

2. Конструкция формовочной машины: чугунная арочная коробка передач

3. Мощность главного двигателя формовочной машины: 18,5 кВт (редуктор с твердосплавной поверхностью зубьев)

4. Скорость формовочной машины: 0-25м\мин

5. Ролики: 18 каналов

6. Материал вала: 40Cr закаленный и отпущенный (HB220-260)

7. Диаметр вала: Φ75 мм

8. Толщина прокатки: 1,8 мм

9. Материал ролика: Gcr15

10. Метод термической обработки валков: закалка (HRC58-62)

СВЯЖИТЕСЬ СЕЙЧАС скачать в pdf

Описание продукта

Read More About scaffolding pipe thread rolling machine

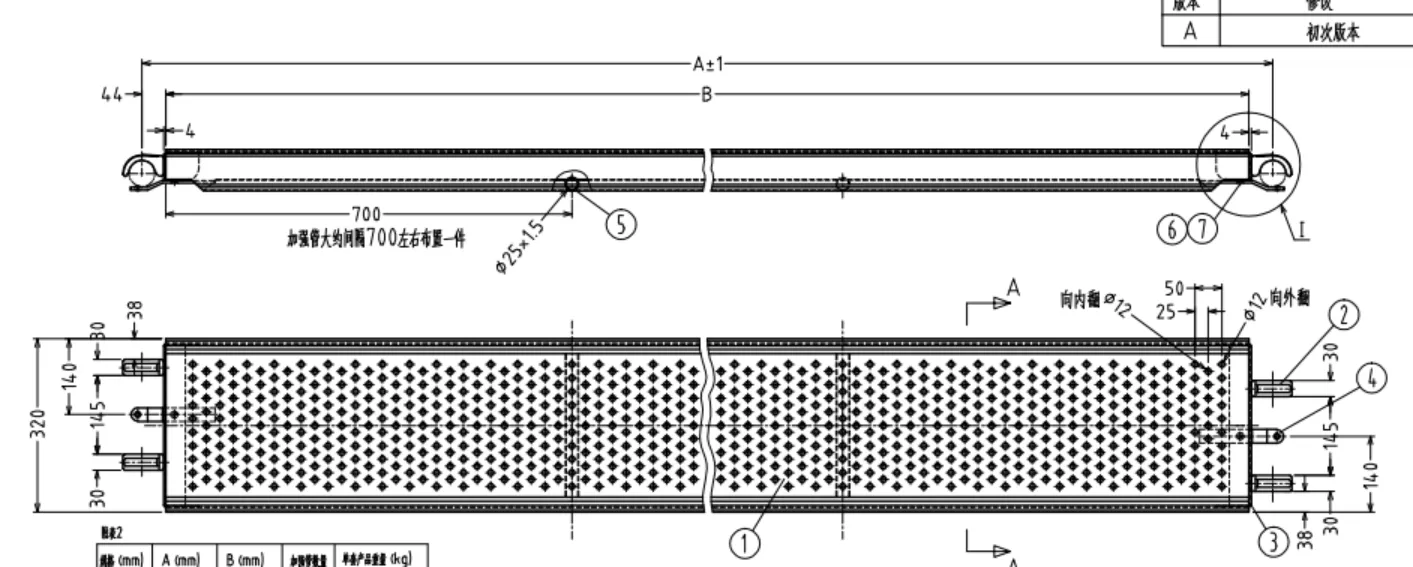

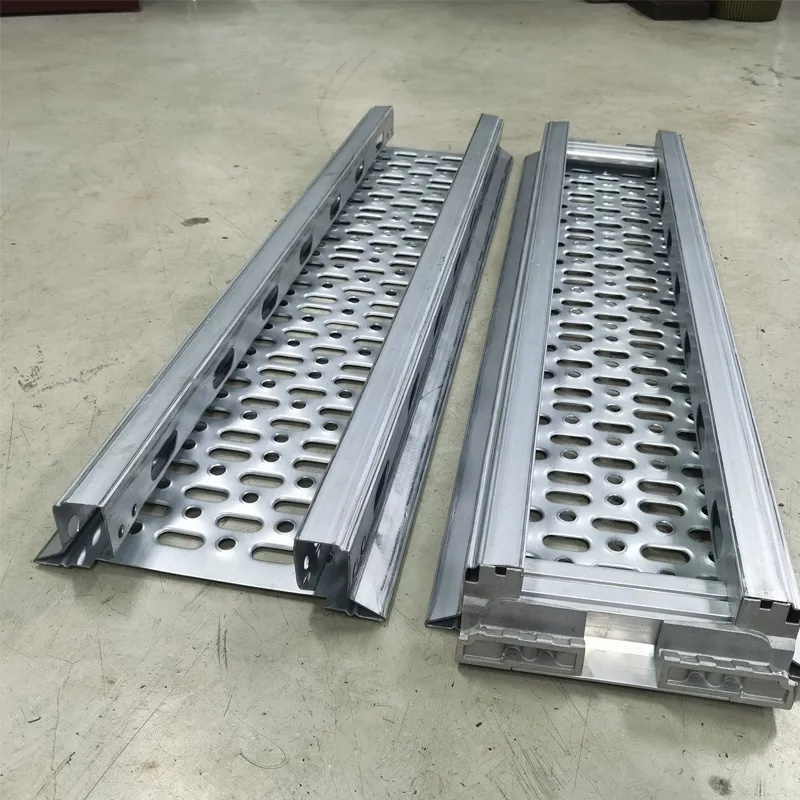

Рисунки

Процессы и компоненты

Разматыватель 5 тонн с выравниванием	набор х1
Машина сервоприводной подачи	набор х1

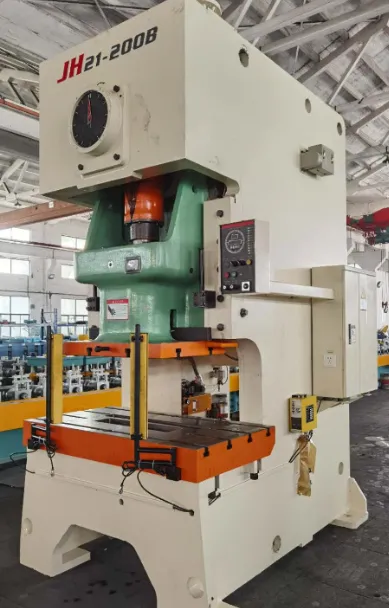

125T Пробивной станок с формами	набор х1

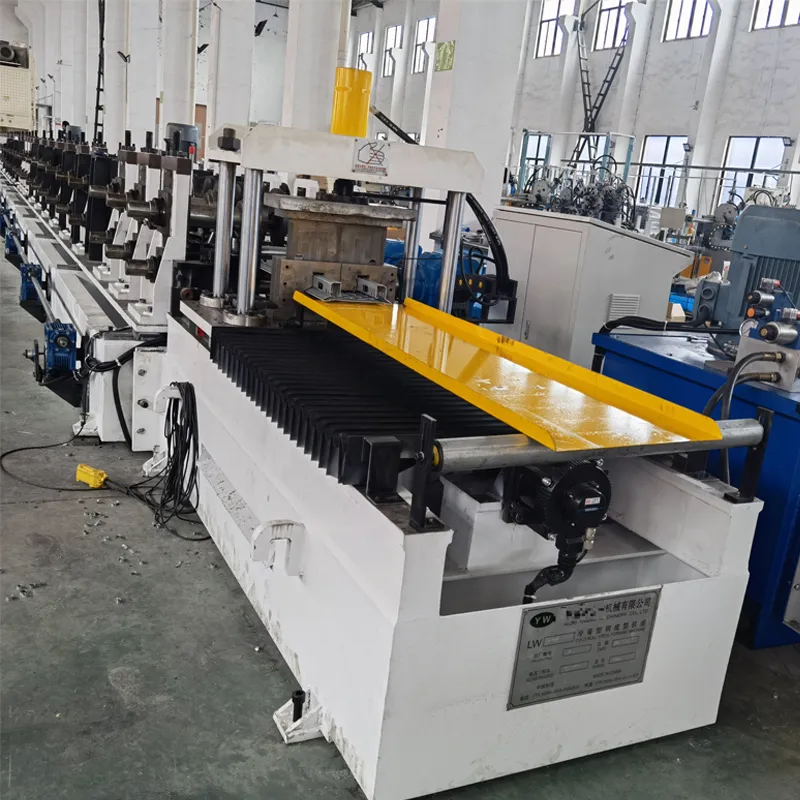

Основная профилегибочная машина	набор х1
Резка серводорожки	набор х1
Гидравлическая станция	набор х1
Система управления ПЛК	набор х1
Выходной стол (3M*2)	набор х1

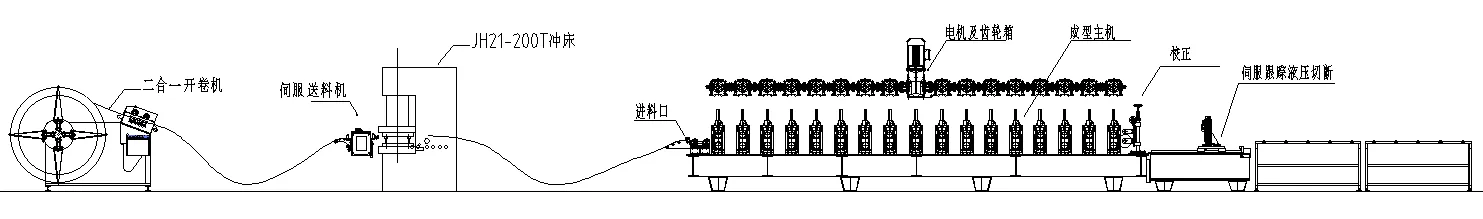

Рабочий процесс

Технические параметры

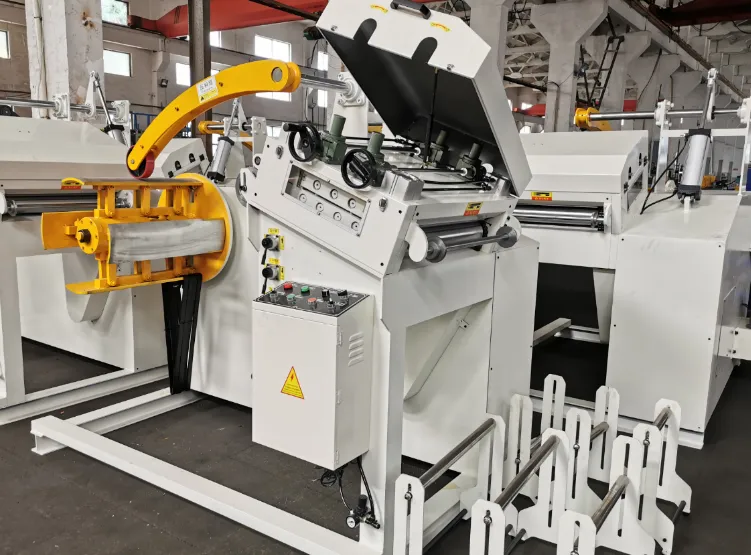

	Разматыватель 1,5 т с выравниванием (2 в 1) Разматыватель: электрический разряд, гидравлическое натяжение Грузоподъемность разматывателя: ≤5т Внутренний диаметр разматывающей машины: φ508 мм Диапазон прокатки: φ450-φ530 мм Мощность разматывателя: 5,5 кВт Мощность гидравлической системы разматывателя: 3 кВт Масляный насос гидросистемы разматывателя: лопастной насос Электромагнитный клапан гидравлической системы разматывателя: Beijing Huade Система электрического управления разматывателя: основные электрические компоненты, такие как преобразователи частоты, изготовлены известными брендами.
Система сервоприводной подачи с пробивной машиной Модель питателя: NC-400 Мощность серводвигателя: 3 кВт Марка серводвигателя: Yaskawa (Япония) Пуансон: JH21-125T Штамп для пробивки отверстий: 1 комплект (шаг 500x раз пробивки 50=25 метров в минуту)

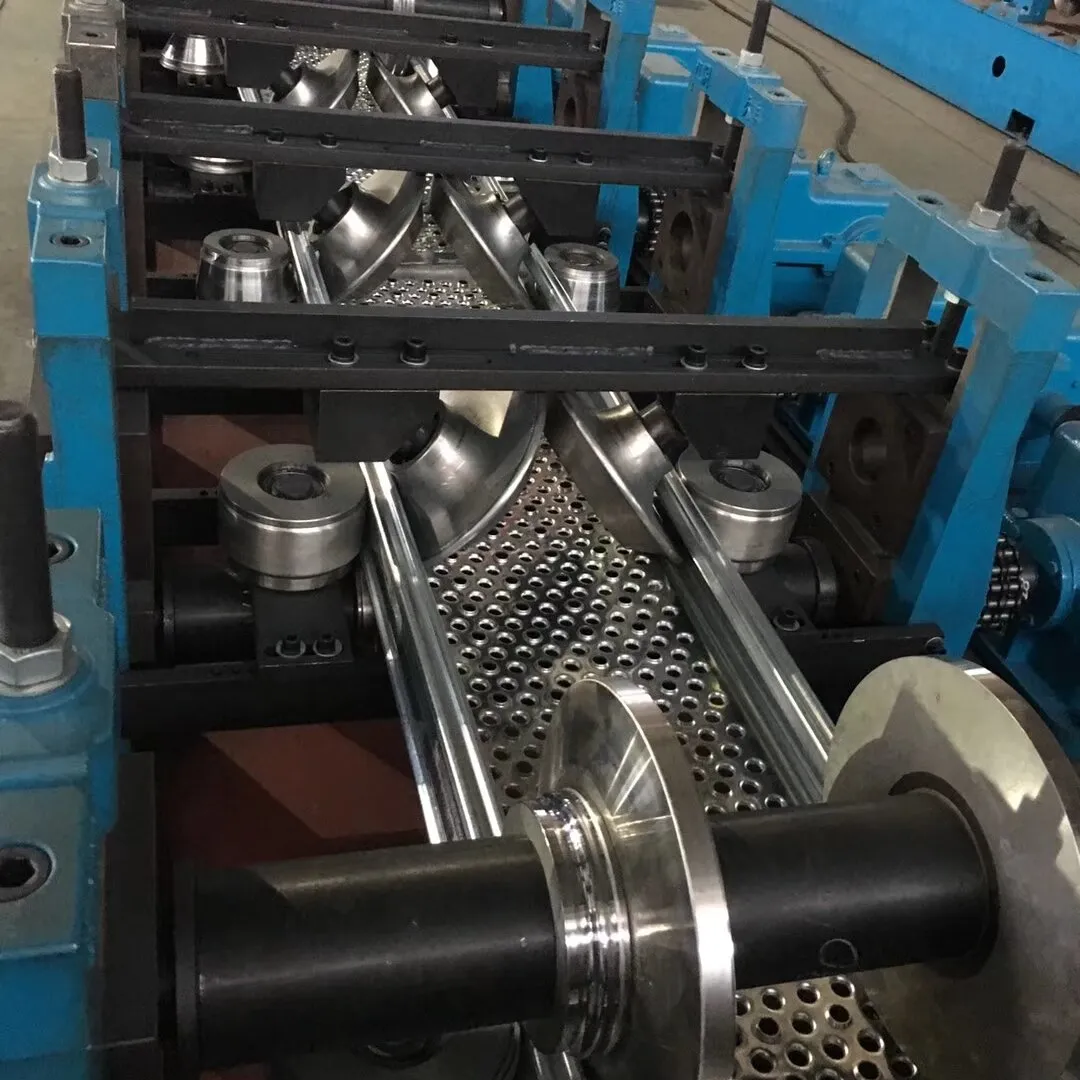

	Профилегибочная машина Рама формовочной машины: высококачественная профильная сталь, старение после сварки Форма направляющей стойки: тип с боковыми роликами Конструкция формовочной машины: чугунная арочная коробка передач Мощность главного двигателя формовочной машины: 18,5 кВт (редуктор с твердосплавной поверхностью зубьев) Скорость формовочной машины: 0-25м\мин Ролики: 18 каналов Материал вала: 40Cr закаленный и отпущенный (HB220-260) Марка подшипника: Harbin Диаметр вала: Φ75мм Толщина прокатки: 1,8 мм Ширина разворачивания рулонного материала: в зависимости от ширины фактической пластины испытательной машины Материал ролика: Gcr15 Метод термической обработки валков: закалка (HRC58-62)

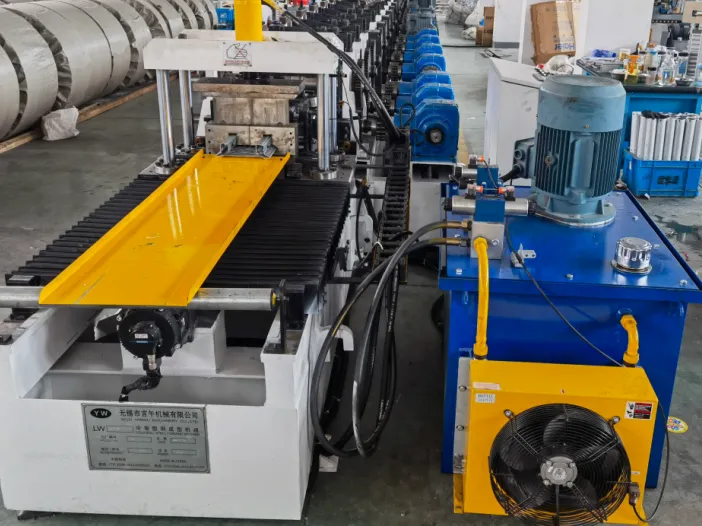

Система резки сервопривода Метод резки: гидравлическая резка отходов после формовки (сервоотслеживание) Мощность серводвигателя: 3 кВт Марка серводвигателя: Yaskawa (Япония) Шарико-винтовая передача и линейная направляющая: известный отечественный бренд Материал лезвия ножниц: Cr12mov Метод термической обработки лезвия ножниц: закалка (HRC58-62) Мощность гидравлической системы: 11 кВт (одноконтурная) Электромагнитный клапан гидравлической системы: Beijing Huade Масляный насос гидравлической системы: Yuken Гидравлическая система с воздушным охлаждением

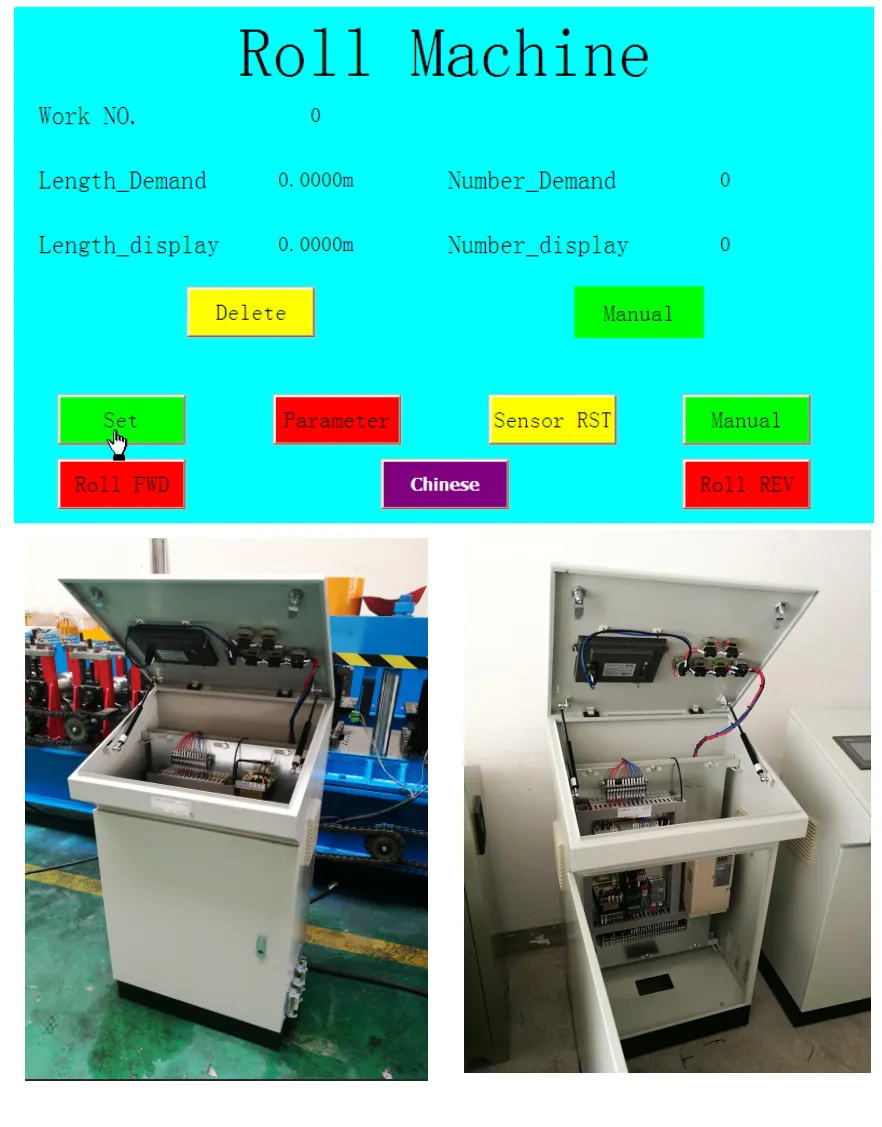

	Система управления ПЛК Инвертор: Yaskawa, Япония Компьютер использует ПЛК-управление: Siemens Панель управления компьютера: MCGS (штат Куньлунь Тонг) Кодировщик: Обучение Напряжение: 3 фазы 380В60Гц
