Mașină de format rulouri pentru podea

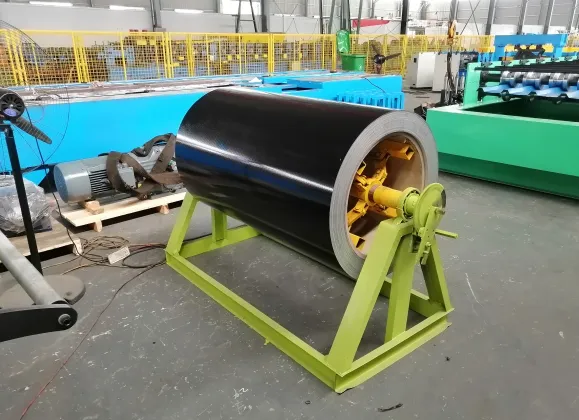

1. 1.Manual derulator:

（1）Decoiler: Decoiler manual

(2) Greutatea rulmentului derulator: 5T

(3) Lățimea bobinei: 1250 mm

(4) Diametrul interior al bobinei: φ470-φ560mm

(5) Diametru bobină: φ1500mm

(6) Materialul principal al decoilerului: 40Cr

2. Sistem de ghidare și alimentare

Sistem de alimentare reglabil

1) Forma suport de alimentare cu ghidaj al mașinii de formare: tip rolă laterală

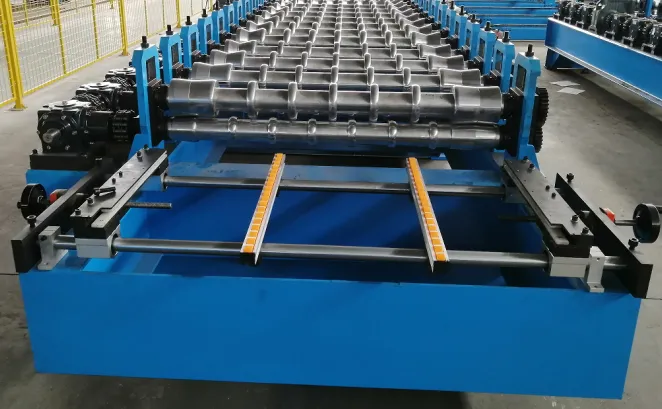

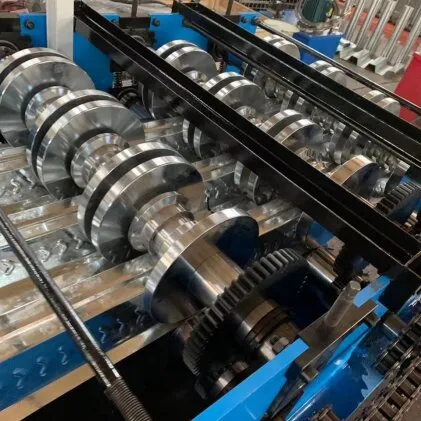

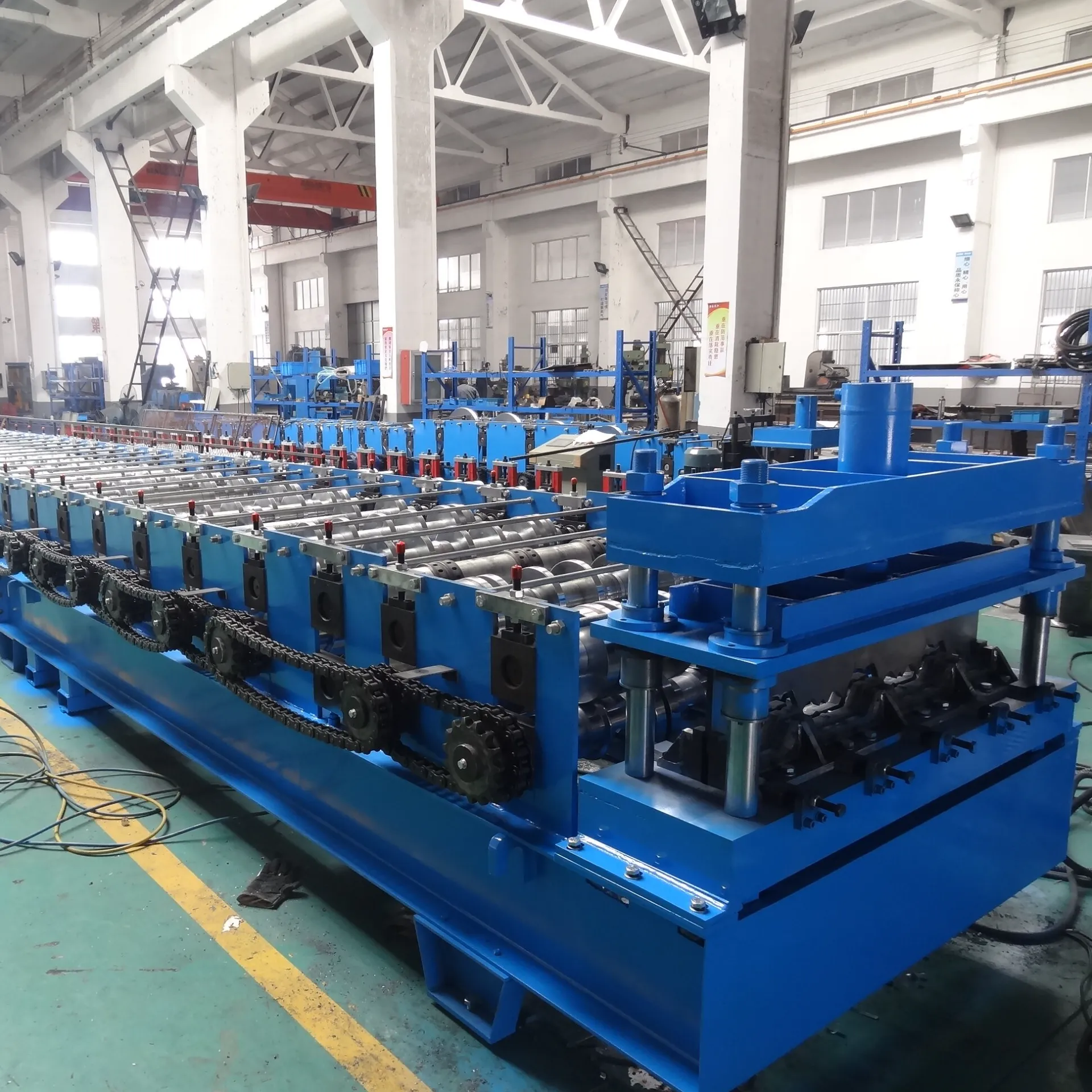

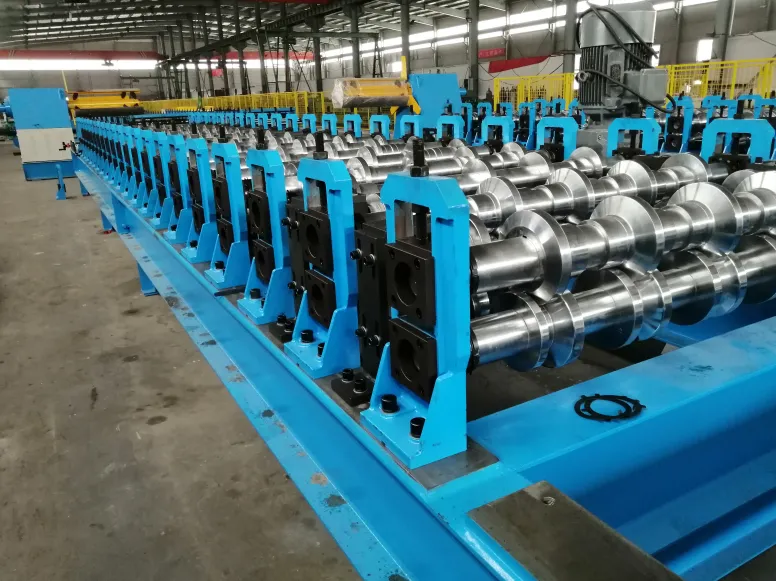

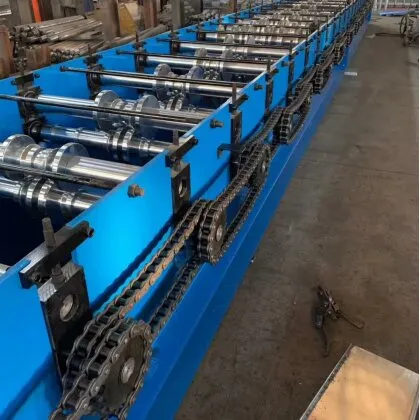

3.Mașină de formare

(1). Modul de ghidare și alimentare: roată laterală reglabilă

(2). Cadrul mașinii de formare a rolei: arcadă memorială din fontă cu cutie de viteze

(3). Cadrul: sudare din oțel

(4). Diametrul arborelui: Φ90.

(5). Puterea motorului mașinii de formare: 2x15KW

(6). Viteza de formare: 0-20 m/min

(7). Stație de rulare: 25 de stații

(8). Măsurarea rolelor: tratament de călire și revenire 40Cr (HB220-260)

(9). Tratamentul suprafeței cu role: placare cu crom dur

(10).structură de forfecare: Stand Torri

(11).Cutie de viteze:180

(12).Putere motor: 5.5KW

(13). Material lamei de forfecare: Cr12MOV

(14). Duritatea tratamentului termic al lamei de forfecare: HRC58-62

(15). Grosimea rulării: 0,6-1,5 mm

(16). Dimensiune desfășurare: 1250 mm

(17).eroare de lungime: + 1.0mm

(18).Invertor Yaskawa: (Japonia)

(19).calculatorul folosește controlul PLC:Delta

(20).Panou de operare computer: Delta

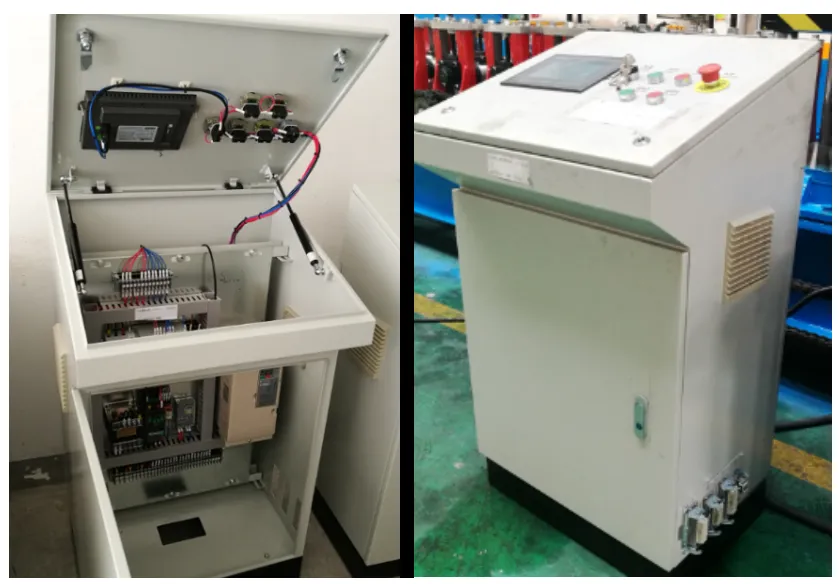

4.Sistem de control

(1). Tensiune, frecvență, fază: 380 V, 50 Hz, trifazat

(2) Măsurarea automată a lungimii:

(3). Măsurarea automată a cantității

(4).Computer folosit pentru a controla lungimea și cantitatea. Mașina va tăia automat la lungime și se va opri atunci când este atinsă cantitatea necesară

(5). Inexactitatea lungimii poate fi modificată cu ușurință

(6). Panou de control: comutator de tip buton și ecran tactil

(7). Unitate de lungime: milimetru (comutată pe panoul de control)

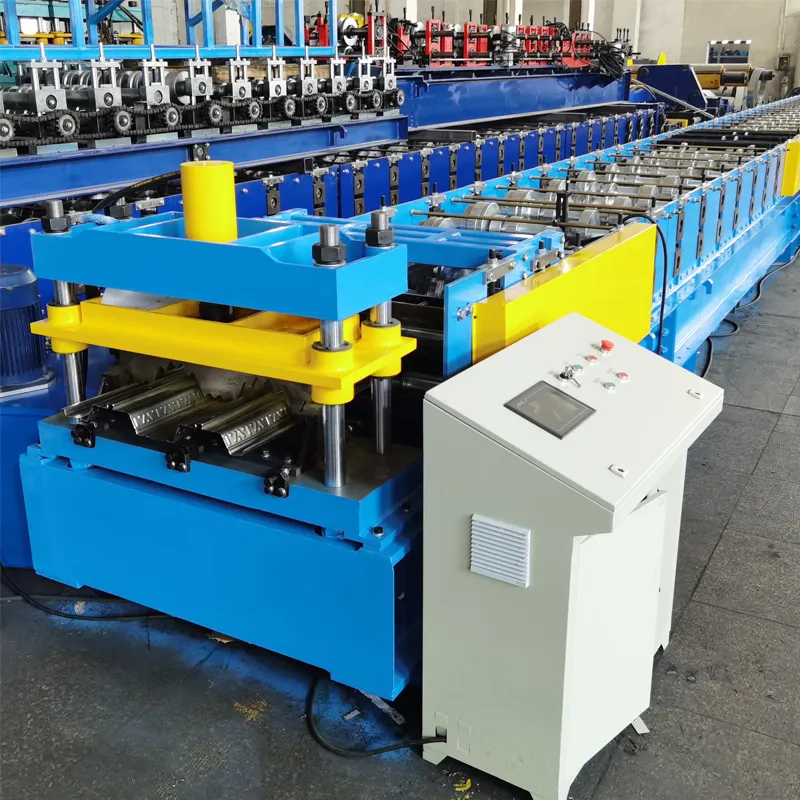

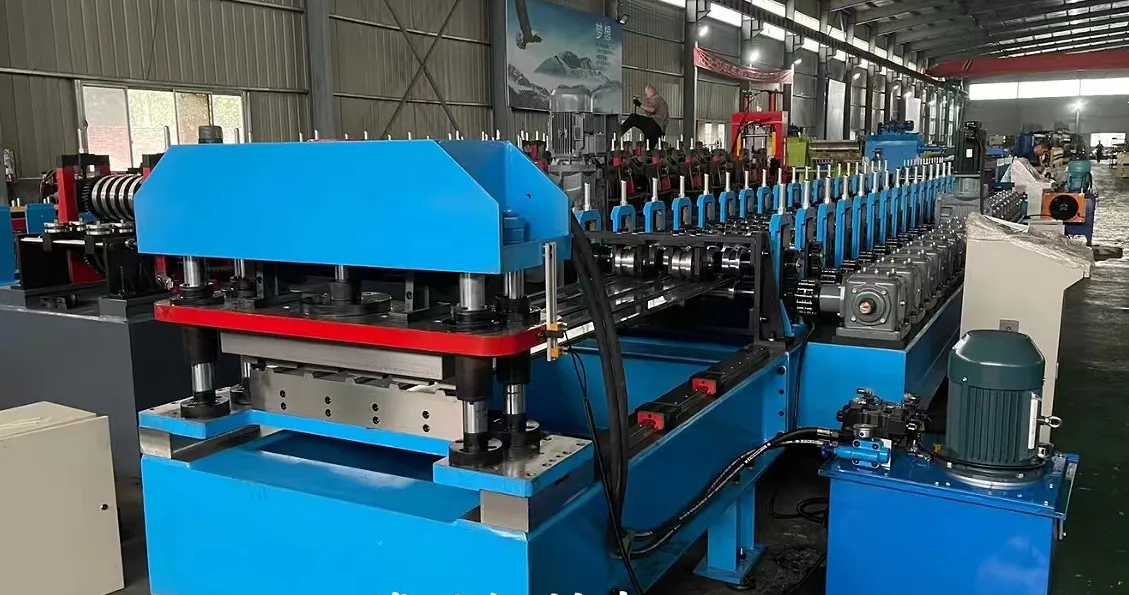

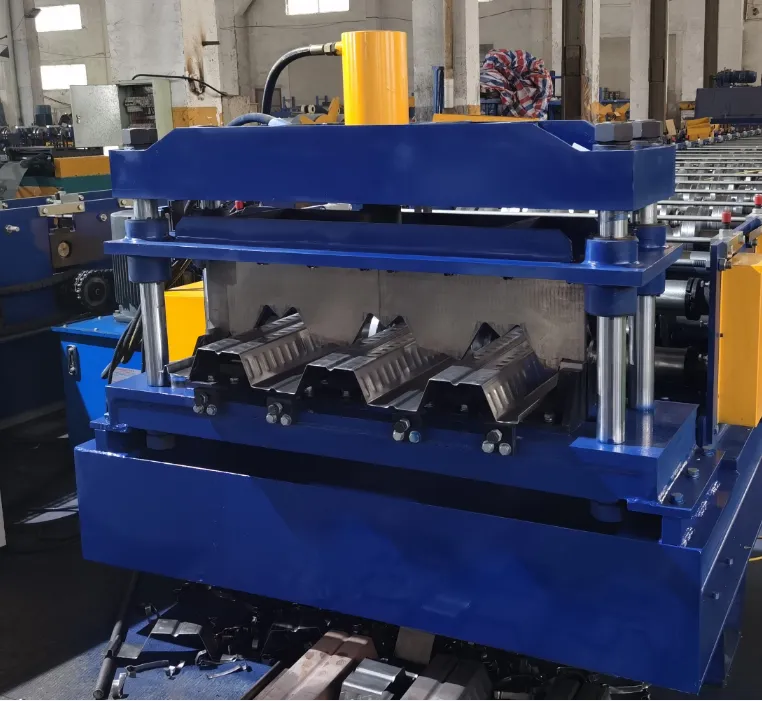

 5.Hidraulic sistem de tăiere

(1). Mișcare de tăiere: Tăiere hidraulică

(2).Materialul lamei: oțel Cr12 matriță cu stingere

  tratament 58-62℃

(3). Măsurarea lungimii: Măsurarea automată a lungimii

(4).Toleranța lungimii: 10+/- 1.5mm

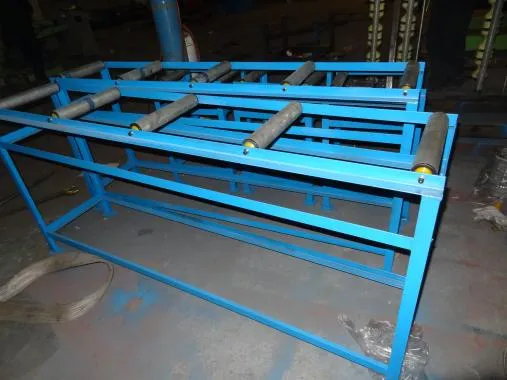

6.Masa de primire

1) Lungime: 2 metri, 2 buc

2) Material: sudare unghiulară din oțel, suport role

3) Mod de transmisie: pasiv
