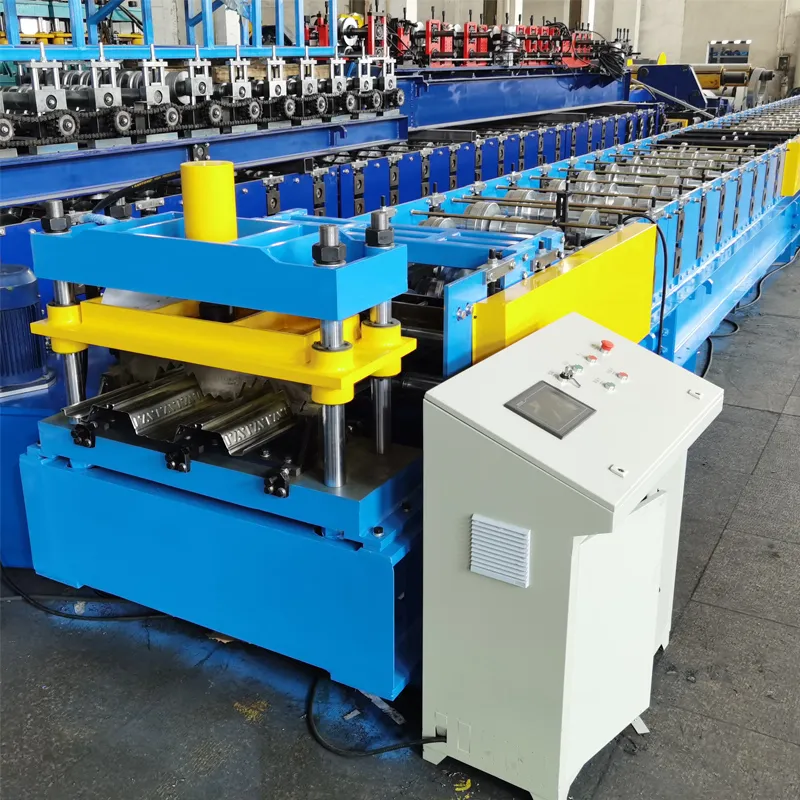

Профилегибочная машина для настила пола

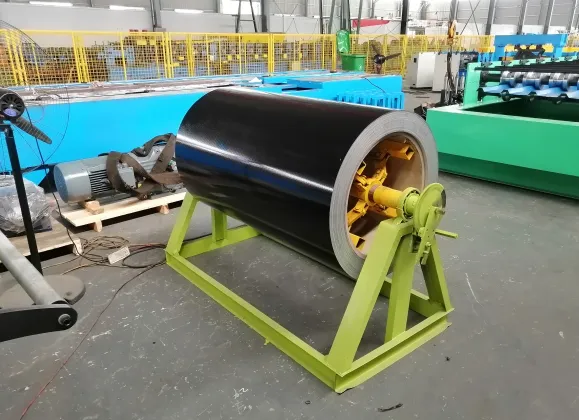

1. 1.Руководство разматыватель:

（1）Разматыватель: Ручной разматыватель

（2）Вес подшипника разматывателя: 5 т

（3）Ширина рулона: 1250 мм

（4）Внутренний диаметр катушки: φ470-φ560 мм

（5）Диаметр катушки:φ1500 мм

（6）Основной материал разматывателя:40Cr

2.Система направления и подачи

Регулируемая система подачи

1) Форма направляющей подающей стойки формовочной машины: тип бокового ролика

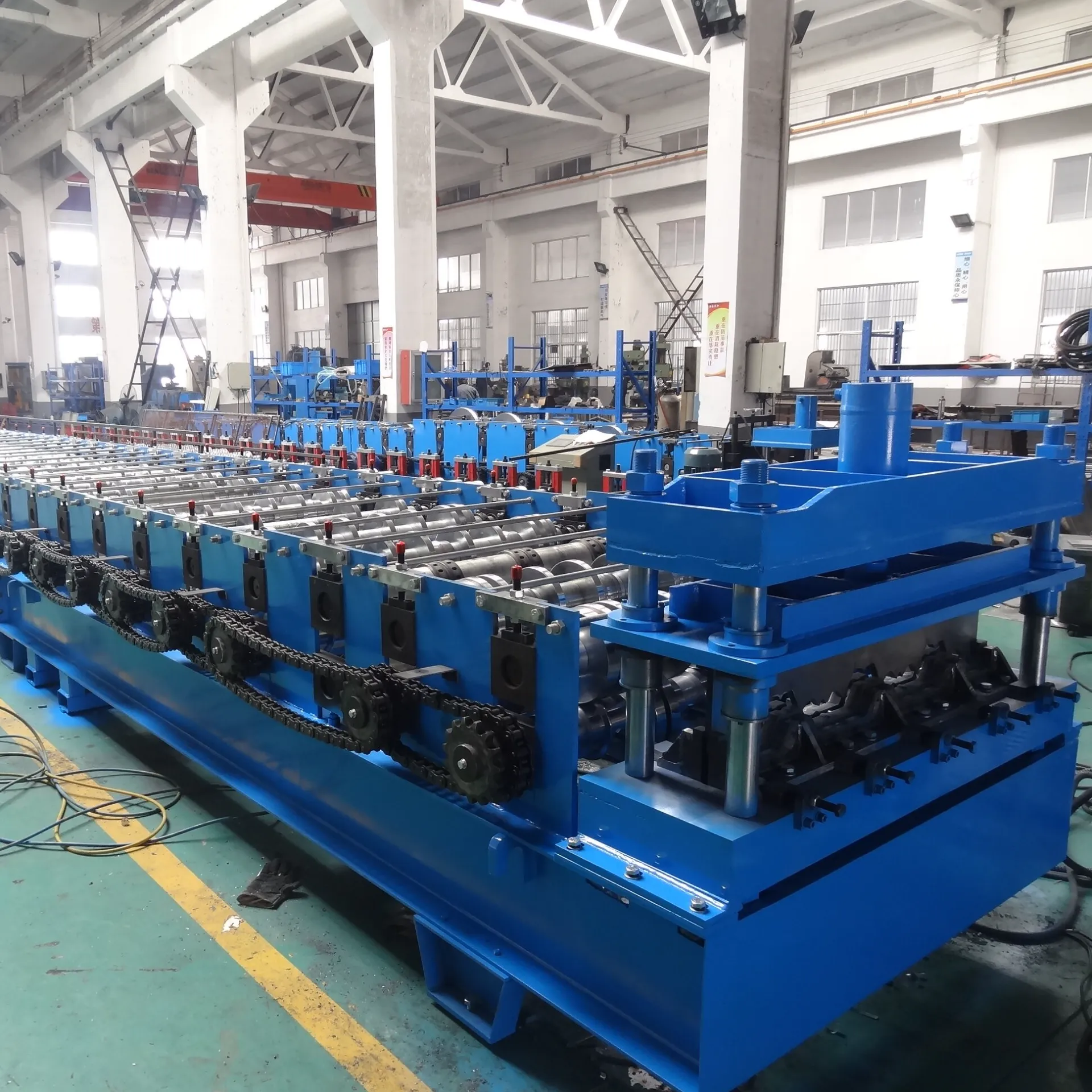

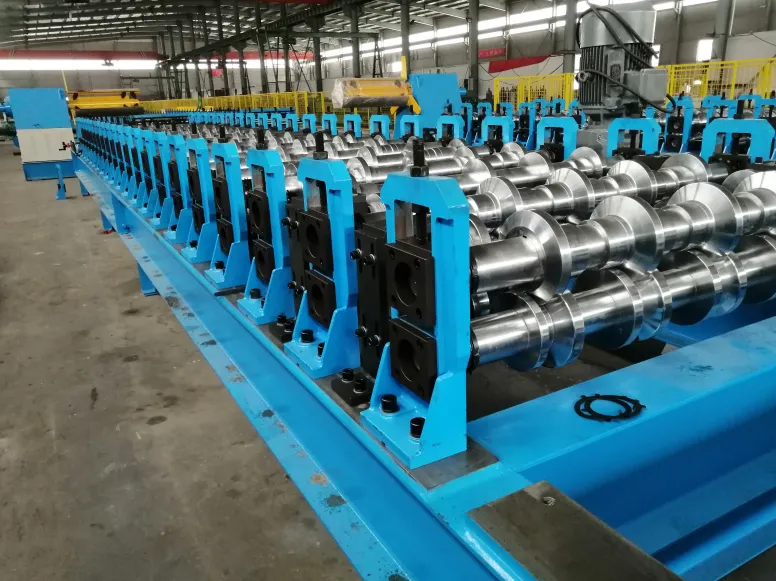

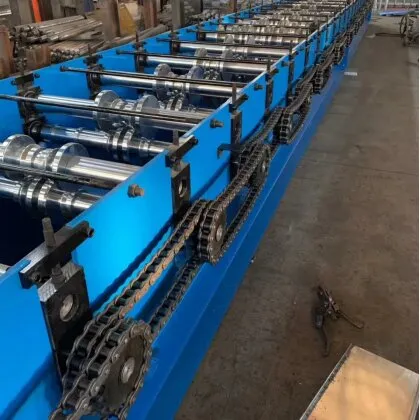

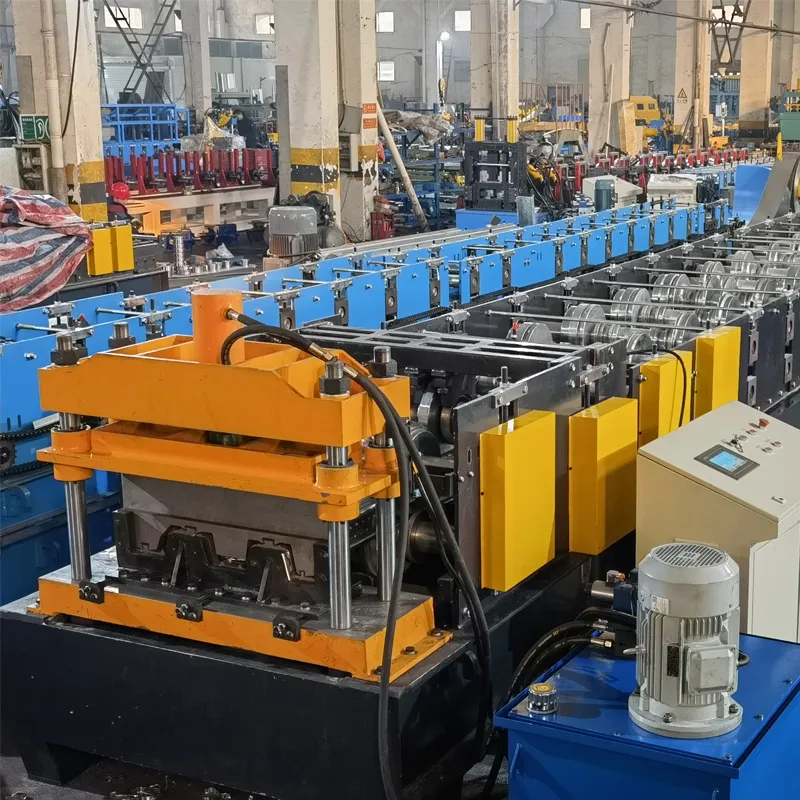

3.Профилегибочная машина

(1).Способ направления и подачи: регулируемый боковой маховик

(2). Каркас профилегибочной машины: чугунная мемориальная арка с коробкой передач

(3).Рама: сварная сталь

(4).Диаметр вала:Φ90.

(5).Мощность двигателя формовочной машины: 2x15 кВт

(6).Скорость формования:0-20м/мин

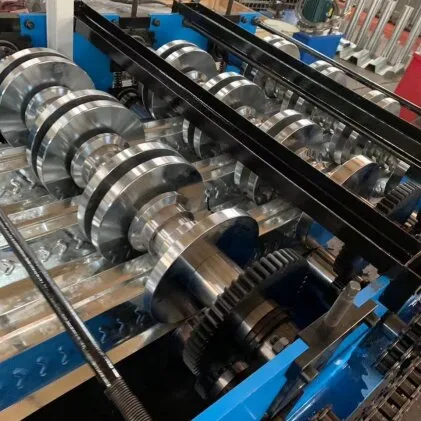

(7).Рулонная станция: 25 станций

(8). Материал роликов: закалка и отпуск 40Cr (HB220-260)

(9).Обработка поверхности роликов:Твердое хромирование

(10).структура сдвига: стойка Торри

(11).Коробка передач:180

(12).Мощность двигателя: 5,5 кВт

(13).Материал лезвия ножниц: Cr12MOV

(14).Твердость термообработки ножниц: HRC58-62

(15).Толщина прокатки: 0,6-1,5 мм

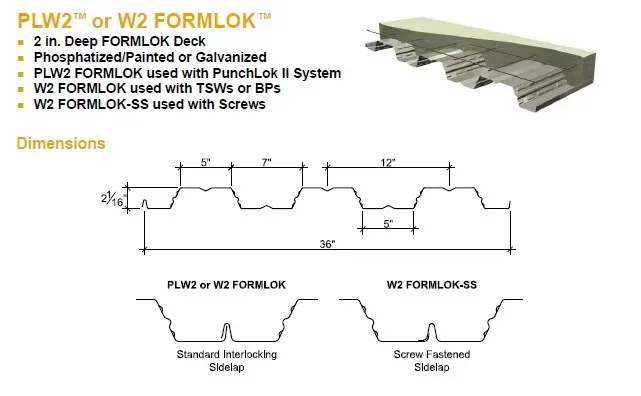

(16).Размер в разложенном виде:1250 мм

(17).Ошибка длины: + 1,0 мм

(18).Инвертор Yaskawa: (Япония)

(19).компьютер использует управление PLC:Delta

(20).Панель управления компьютером: Delta

4.Система управления

(1).Напряжение, частота, фаза: 380 В, 50 Гц, 3 фазы

(2)Автоматическое измерение длины:

(3) Автоматическое измерение количества

(4). Компьютер используется для управления длиной и количеством. Машина автоматически отрезает нужную длину и останавливается, когда достигается необходимое количество.

(5). Неточность длины можно легко исправить.

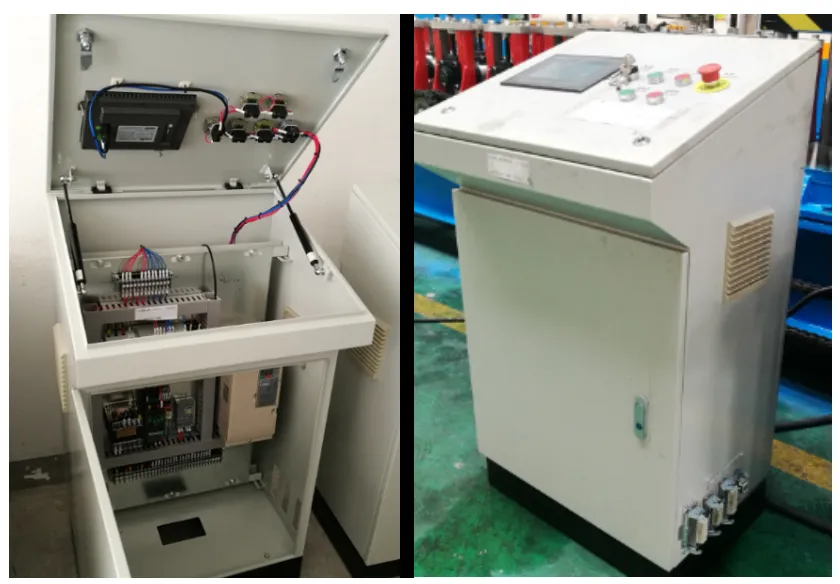

(6). Панель управления: кнопочный переключатель и сенсорный экран.

(7). Единица длины: миллиметр (включается на панели управления)

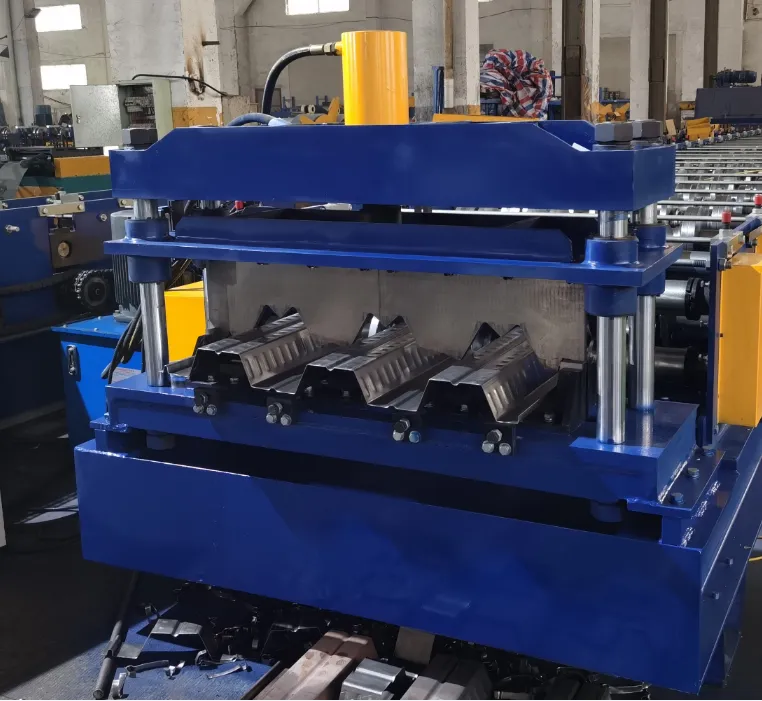

 5.Гидравлический система резки

(1).Режущее движение:Гидравлическая резка

(2).Материал лезвия: литейная сталь Cr12 с закалкой

  обработка 58-62℃

(3). Измерение длины: Автоматическое измерение длины

(4).Допуск длины: 10+/- 1,5 мм

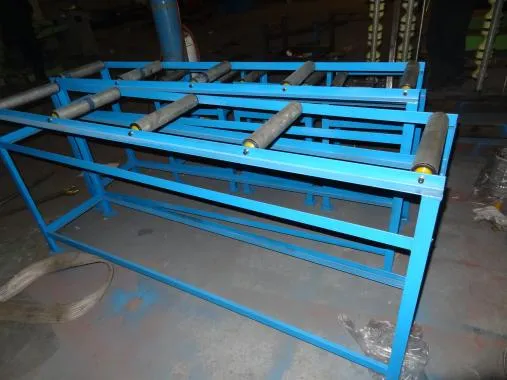

6.Приемный стол

1) Длина: 2 метра, 2 шт.

2) Материал: сварка стального уголка, роликовая опора

3) Режим передачи: пассивный
