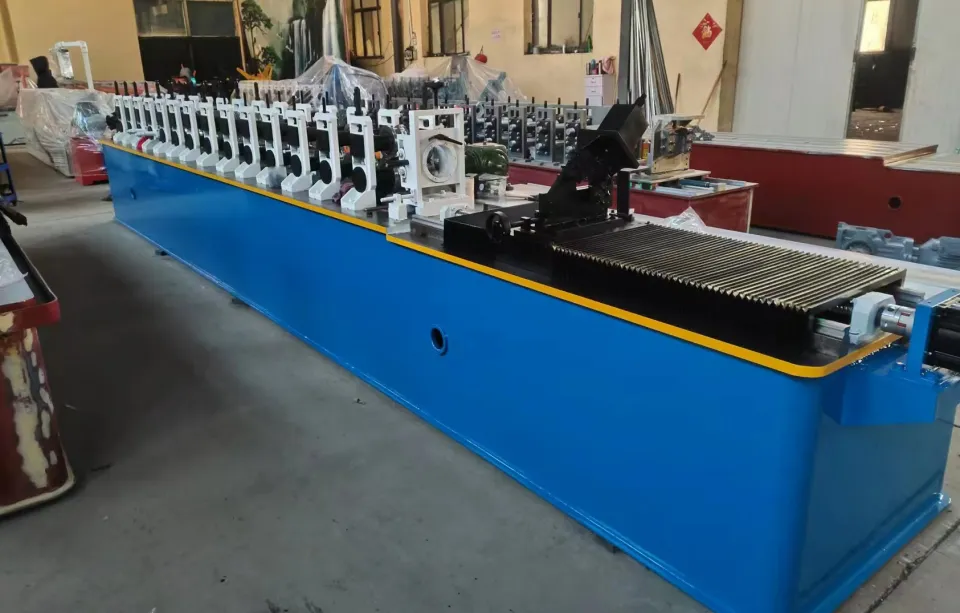

Furring Or Omega Light Keel Roll Forming Machine

Машина для профилирования киля Furring Or Omega Light

1. Соответствующий материал: оцинкованный или PPGI

2. Диапазон толщины материала: 0,3-0,6 мм

3.Скорость формования: 0-40м/мин

4. Основная мощность: 5 кВт.

Гидравлическая станция:5.5кВт

5. Количество роликов: 12

6. Материал и диаметр вала: ￠50 мм, материал — 45CR

7.Способ вождения:Передача

8. Система управления: ПЛК

9. Напряжение: 380 В/ 3 фазы/ 60 Гц

10.Материал формовочных роликов: Cr12,HRC58-62

11. Материал лезвия резака: литейная сталь Cr12 с закалкой, твердость по Роквеллу 58-62 ℃

12. Гидравлический сервопривод для резки дорожек

СВЯЖИТЕСЬ СЕЙЧАС скачать в pdf

Описание продукта

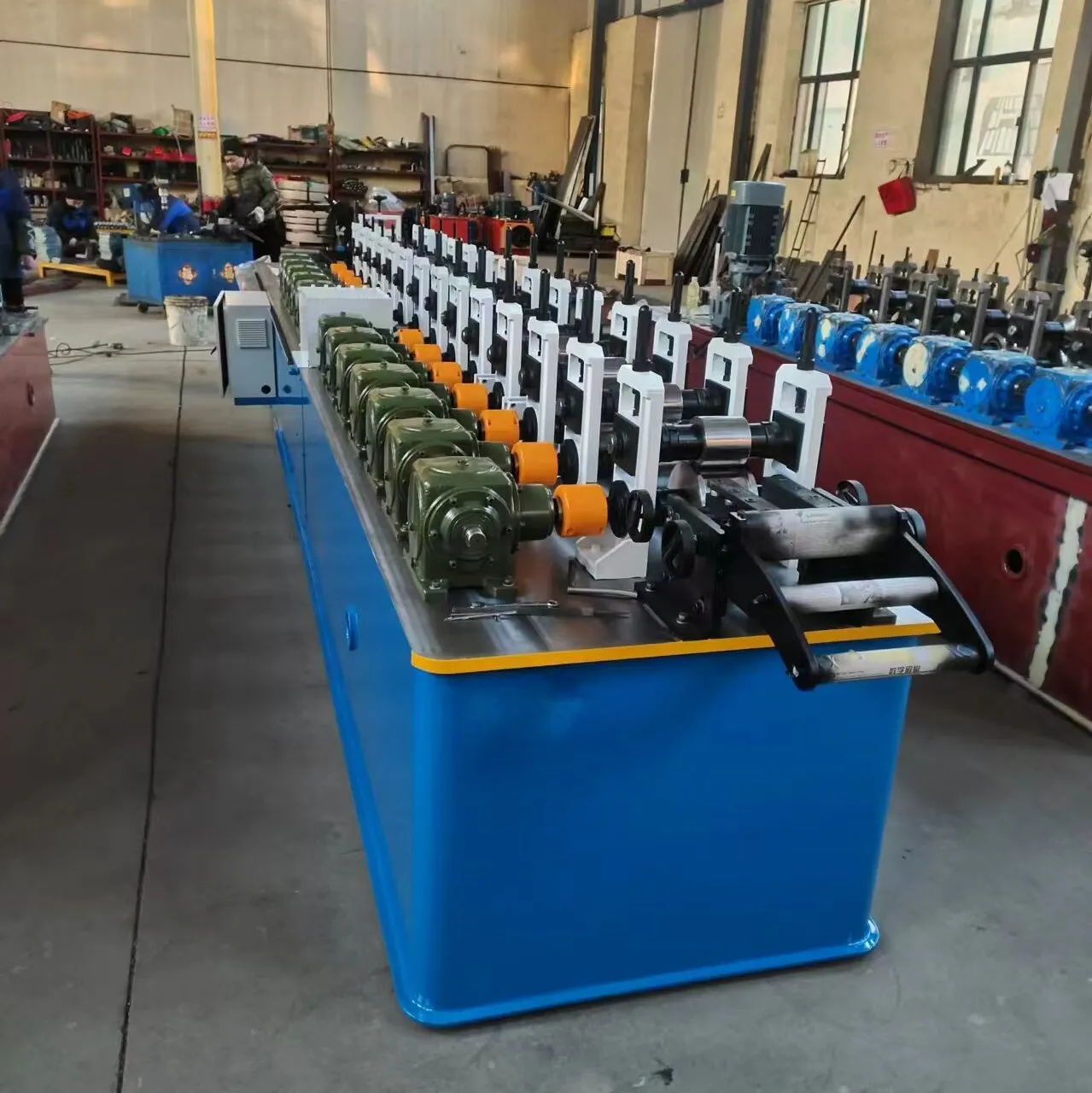

Профилегибочная машина Omega Light Keel специально разработана для производства высококачественных омега-килей, которые являются важными компонентами в различных строительных и производственных приложениях. Благодаря своей прочной конструкции и передовым функциям эта машина гарантирует получение постоянных и точных профилей каждый раз, сокращая отходы и максимизируя производительность.

Одной из выдающихся особенностей этой машины является ее способность обрабатывать широкий спектр материалов, включая оцинкованную сталь, нержавеющую сталь и алюминий. Эта универсальность делает ее идеальным выбором для предприятий, желающих разнообразить ассортимент своей продукции. Кроме того, компактная конструкция машины гарантирует, что она легко впишется в существующую производственную линию, экономя ценное пространство на полу.

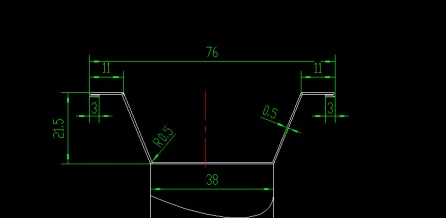

Рисунки

Процессы и компоненты

Ручной разматыватель	х 1 комплект
Направляющая машина	х 1 комплект
Основная профилегибочная машина	х4 комплекта
Система резки с сервоприводом	х4 комплекта
Гидравлическая станция	набор х1
Система управления ПЛК	набор х1
Выходной стол (3M*2)	набор х1

Рабочий процесс

Технические параметры

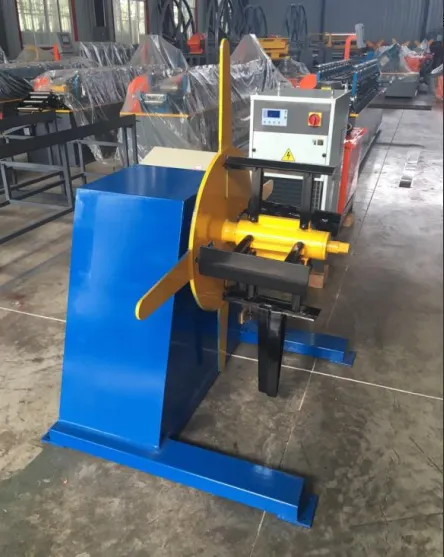

	Разматыватель 1) Грузоподъемность: 3 тонны 2). Ручной разматыватель

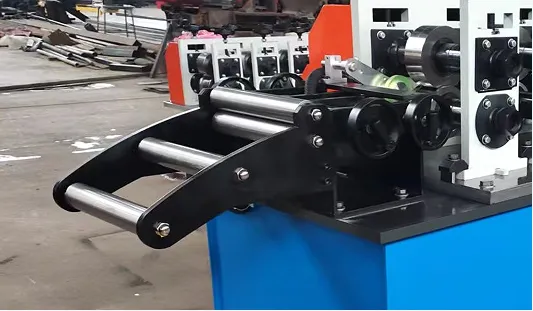

Материальное руководство Регулируемая ширина входного сигнала
	Профилегибочная машина Соответствующий материал: оцинкованный или PPGI Диапазон толщины материала: 0,3-0,6 мм Скорость формовки: 0-40м/мин 4. Основная мощность: 5 кВт. Гидравлическая станция:5.5кВт 5. Количество роликов: 12 6. Материал и диаметр вала: ￠50 мм, материал — 45CR 7.Способ вождения:Передача 8. Система управления: ПЛК 9. Напряжение: 380 В/ 3 фазы/ 60 Гц 10.Материал формовочных роликов: Cr12,HRC58-62 11. Материал лезвия резака: литейная сталь Cr12 с закалкой, твердость по Роквеллу 58-62 ℃ 12. Гидравлический сервопривод для резки дорожек
Система управления Он использует PLC для управления. Длина целевого элемента регулируется, и ее цифра может быть скорректирована. Вычислительный режим имеет два режима: автоматический и ручной. Система проста в эксплуатации и использовании.
	Гидравлическая станция Мощность двигателя гидравлической станции: мощность составляет 7,5 кВт, гидравлическая станция приводит в действие режущую систему.

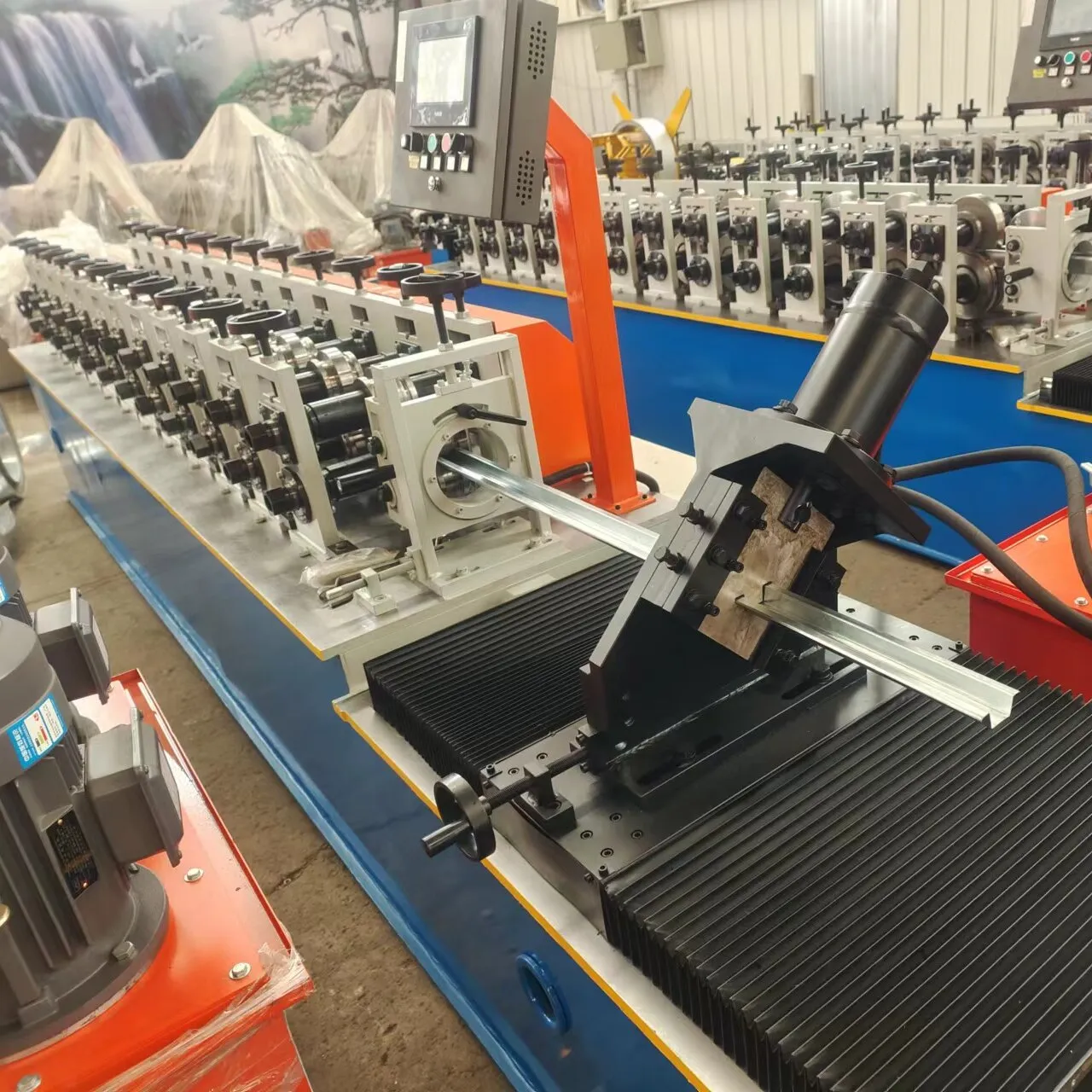

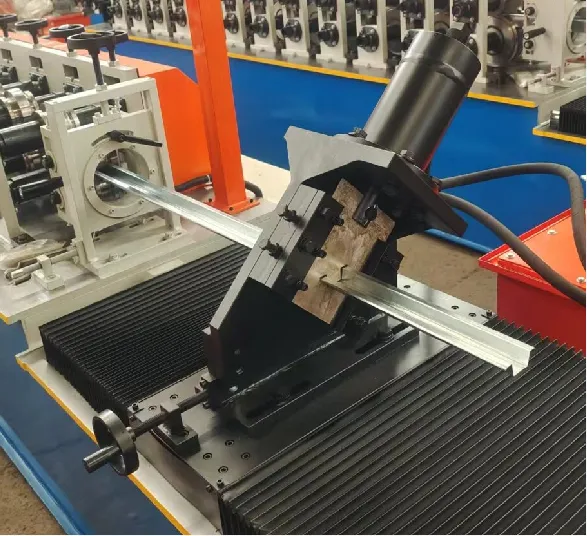

Система резки сервопривода 1.Допуск длины: +/- 1,5 мм 2.Материал лезвия: CR12 с термообработкой 3. Измерение длины: автоматическое измерение длины 4.Управление: путем настройки на системе ПЛК
	Бренд: PLC: Синьцзе Низковольтные компоненты: Delixi Инвертор: Huichuan Реле: Синда Импульсный блок питания: Дельта
