Suratlar

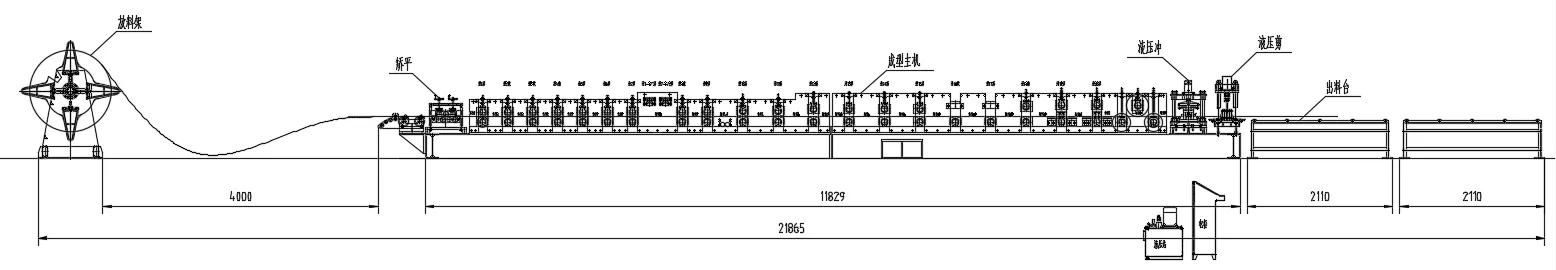

Amallar we komponentler
| De-coiler |
x1 toplumy |
| Esasy rulon emele getiriji maşyn |
x1 toplumy |
| Gidrawlik kesiş ulgamy |
x1 toplumy |
| Gidrawlik stansiýasy |
x1 toplumy |
| PLC dolandyryş ulgamy |
x1 toplumy |
| Tamamlanan tablisa (3M * 2) |
x1 toplumy |
Iş prosesi
One machine can make multiple sizes, and there are two ways to adjust the size: one is manual spacer adjustment, and the other is PLC control, fully automatic adjustment.Either way, the operation is very convenient.
El bilen bezemek
1: Çig malyň iň giňligi: 300mm
2: Göwrümi: 3000 kg
3: Bobanyň içki diametri: 508mm
|

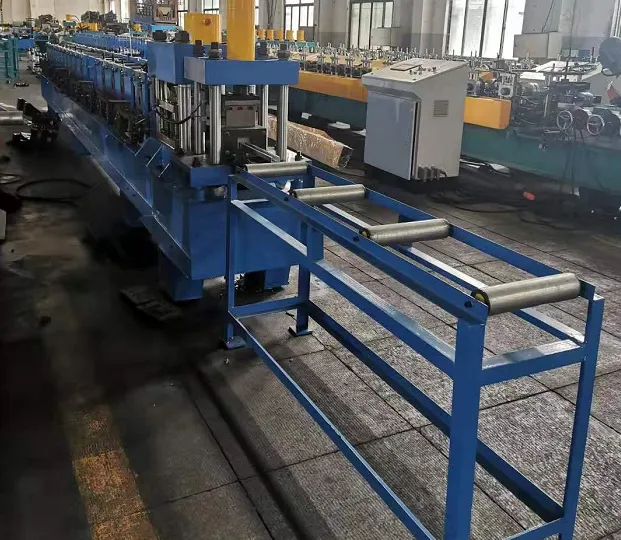

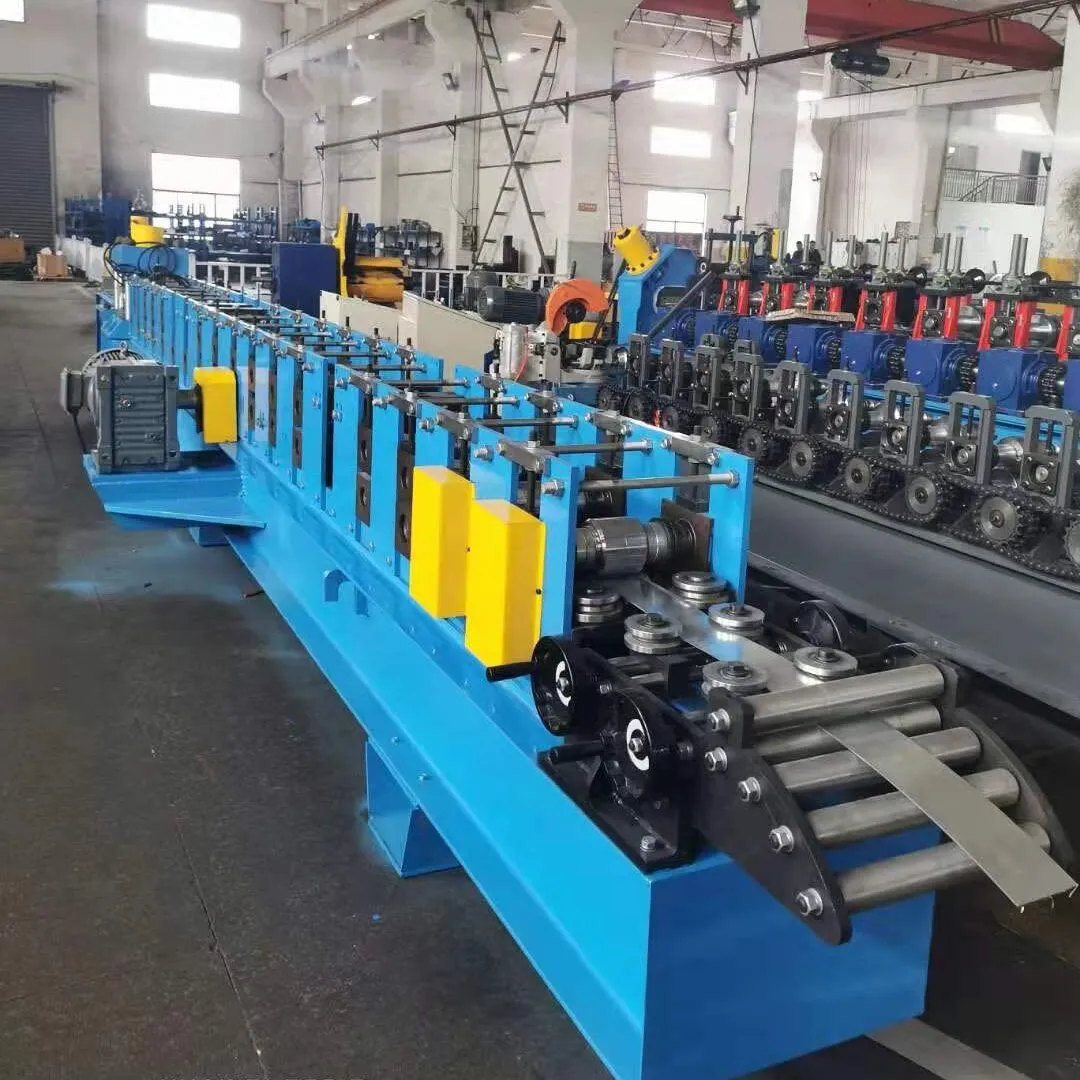

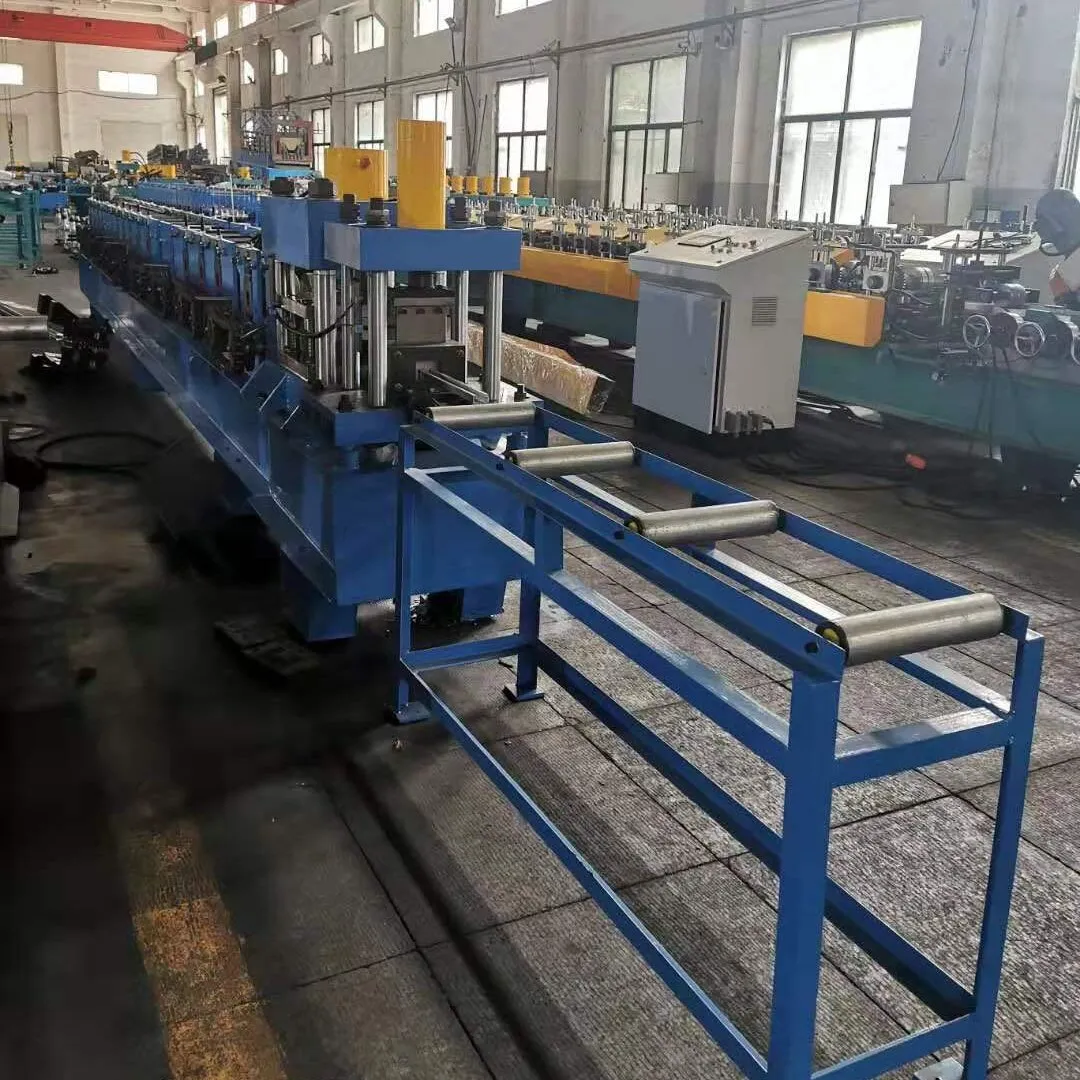

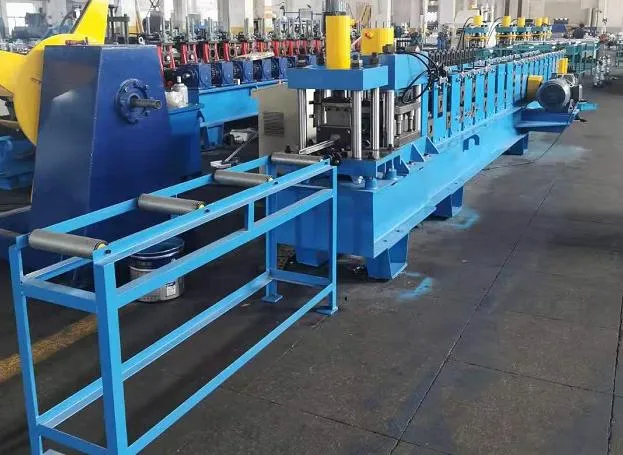

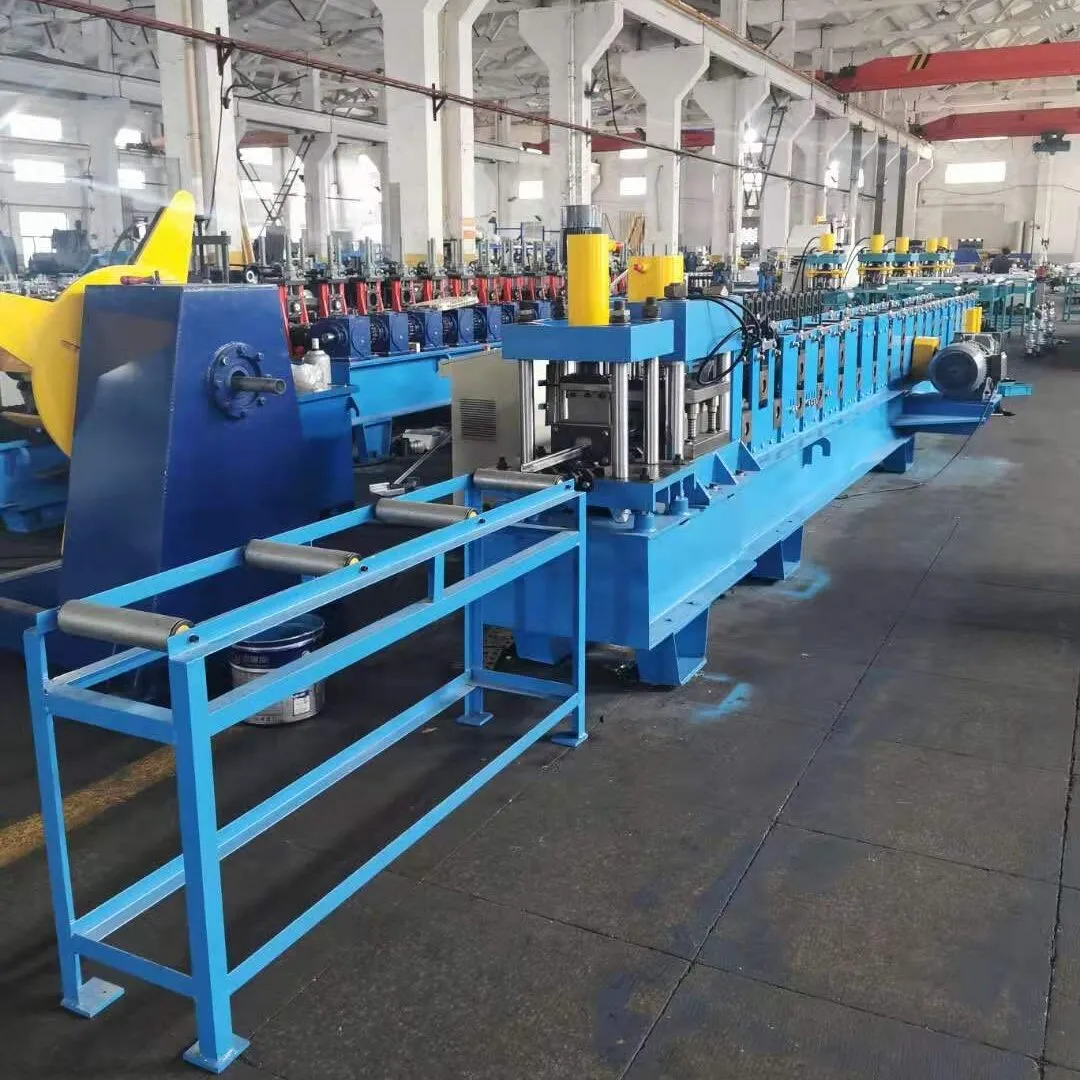

Roll emele getiriji maşyn
Materialyň galyňlygy diapazony: 2mm
Esasy hereketlendiriji güýji: 15kw
Gidrawlik stansiýasy: 5.5 kw
4. Tizlik: 0-15m / min (rulonyň emele geliş tizligi) .3-4m (urmagy goşuň)
5. Rolikleriň mukdary: 17 rolik
Rolikleriň materialy: GCR15
7. Maýa materialy we diametri: ￠ 70mm, material 45 # ýasalan polat
8. Maşynyň korpusy: 350H
9. Çydamlylyk: 10m + -1.5mm
Sürüjiniň ýoly: Zynjyr
Dolandyryş ulgamy: PLC
12. Kesiji pyçagyň materialy: söndürilen bejergisi bilen Cr12 galyndy polat 58-62 ℃
1 Wolt: 380V / 3 faza / 50 Hz
|
 |
 |

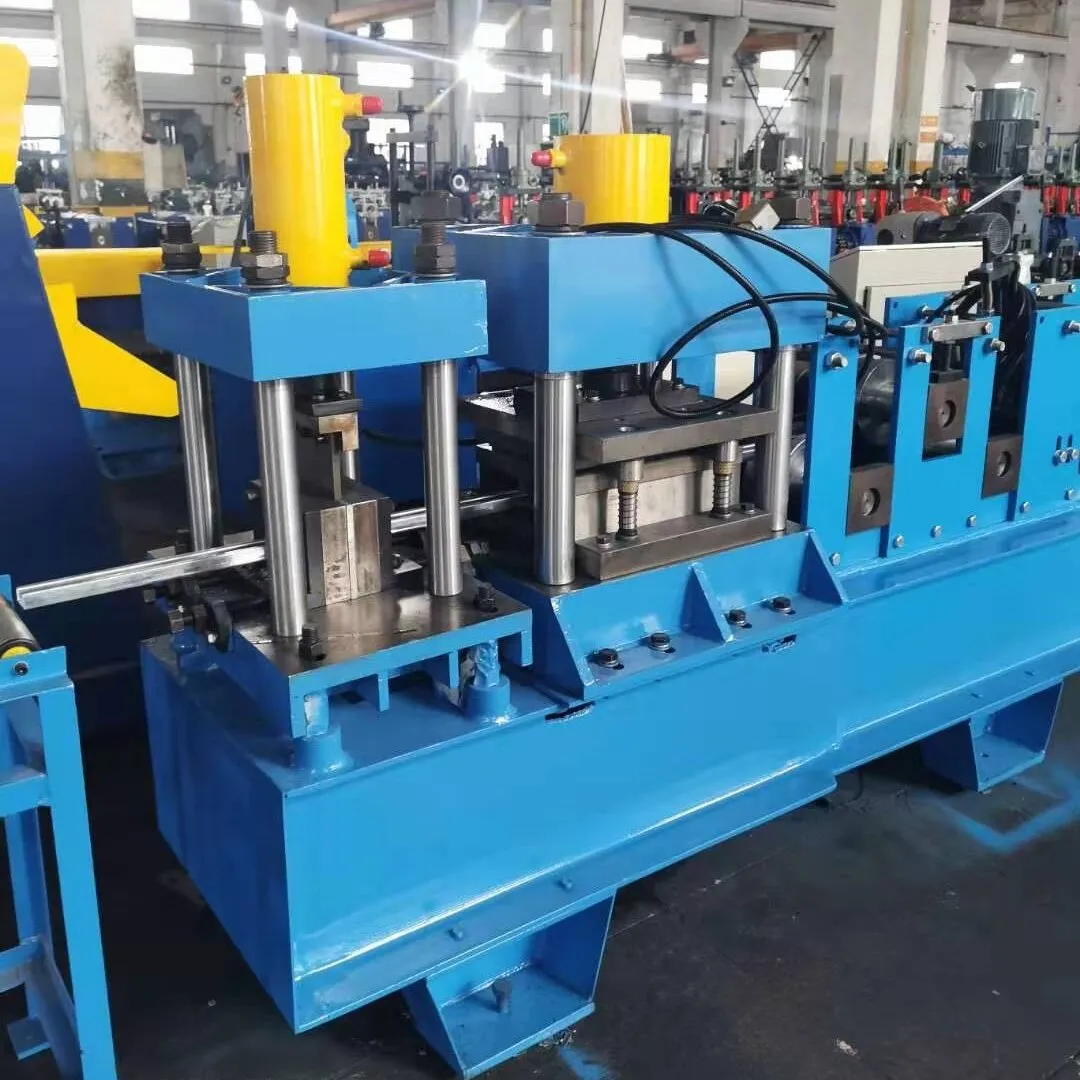

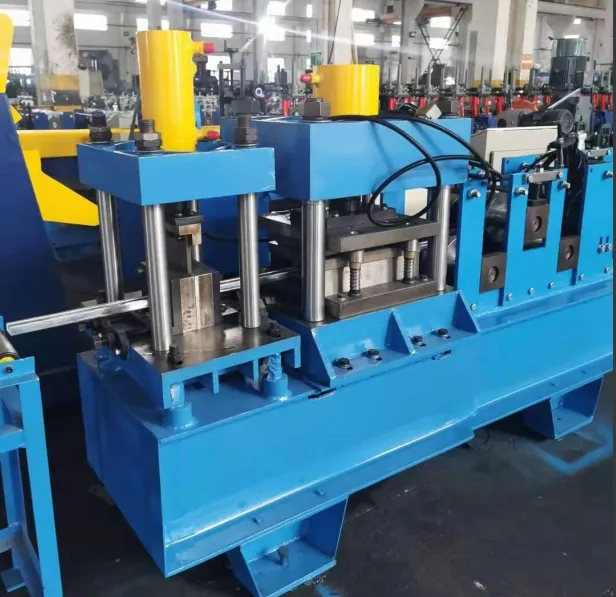

Gidrawlik Kesmek wih
1.Kutmak hereketi: Esasy maşyn awtomatiki ýagdaýda saklanýar we soň kesilýär. Kesilenden soň esasy maşyn awtomatiki işe başlar.
2. Pyçagyň materialy: söndürilen bejergisi bilen Cr12 galyndy polat 58-62 ℃
3. urgynyň materialy: Cr12mow
4. Uzynlygy ölçemek: Awtomatiki uzynlygy ölçemek
5. Uzynlygyň çydamlylygy: 10 +/- 1,5mm
|
|
PLC dolandyryş ulgamy
- Naprýa .eniýe, ýygylyk, tapgyr: 380V, 50 Hz, 3 faza
- Awtomatiki uzynlygy ölçemek:
- Awtomatiki mukdar ölçemek
- Uzynlygy we mukdaryny dolandyrmak üçin ulanylýan kompýuter. Maşyn awtomatiki usulda kesiler we zerur mukdarda gazanylanda durar
- Uzynlygyň nädogrylygy aňsatlyk bilen üýtgedilip bilner
- Dolandyryş paneli: Düwme görnüşli wyklýuçatel we duýgur ekran
- Uzynlyk birligi: millimetr (dolandyryş paneli açylýar)
-
Collectionygyndy tablisasy
täsirli uzynlygy: 6M (standart)
|
|
