Ridge Cap üçek list rulony emele getirýän maşyn

Bezeg

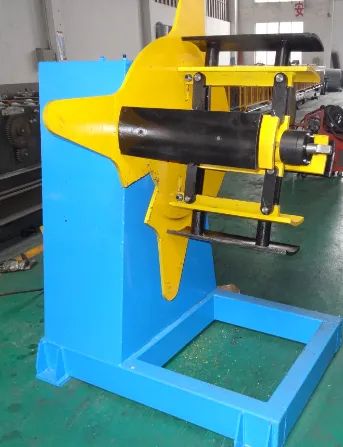

1>. Uncoiler: passiw akym, el bilen dartyş

2>. Açyjy ýük göteriji: 4T

3>. Örtügiň içki diametri 508mm

4>. Dolandyryş aralygy: 450-540mm

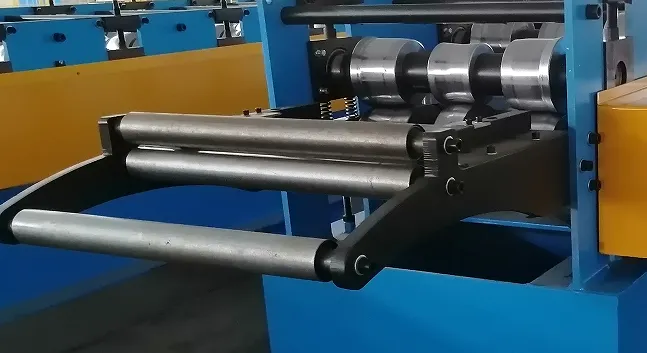

Gollanma we iýmitlendiriş ulgamy

Düzülip bilinýän iýmit ulgamy

1) Iýmitlendiriji rack görnüşini emele getirýän maşyn gollanmasyny emele getirmek: gapdal rolik görnüşi

2) Diameter of leveling roller: 60mm, quenching hardness 58-62°

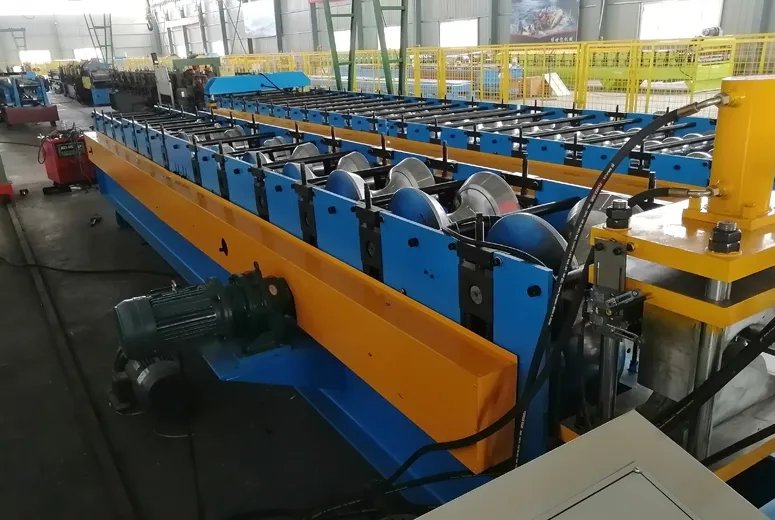

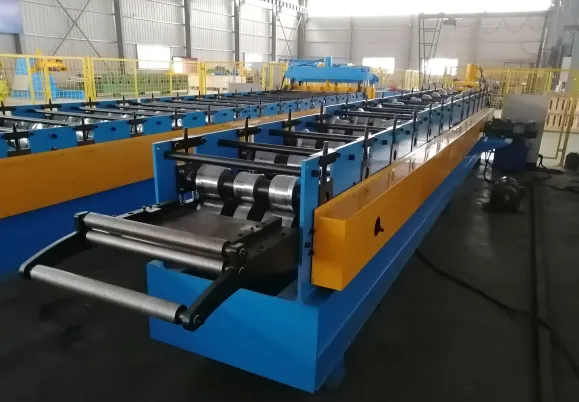

Rulon emele getiriji maşyn

Materialyň galyňlygy: 0,55mm

Esasy hereketlendiriji güýji: 7.5kw

3. Tizlik: 0-20m / min (kesilmezden)

4. Rolikleriň mukdary: 10 rulon

Material of rollers: 45# with chromed, quenching hardness: HRC58-62°

6. Şah materialy we diametri: ￠ 60mm, material: 45 # polat

7. Çydamlylyk: 10m + -1.5mm

Dolandyryş ulgamy: PLC

9. Kesiji pyçagyň materialy: söndürilen bejergisi bilen Cr12 galyndy polat 58-62 ℃

10.Wolt: 380V / 3 faza / 60 Hz

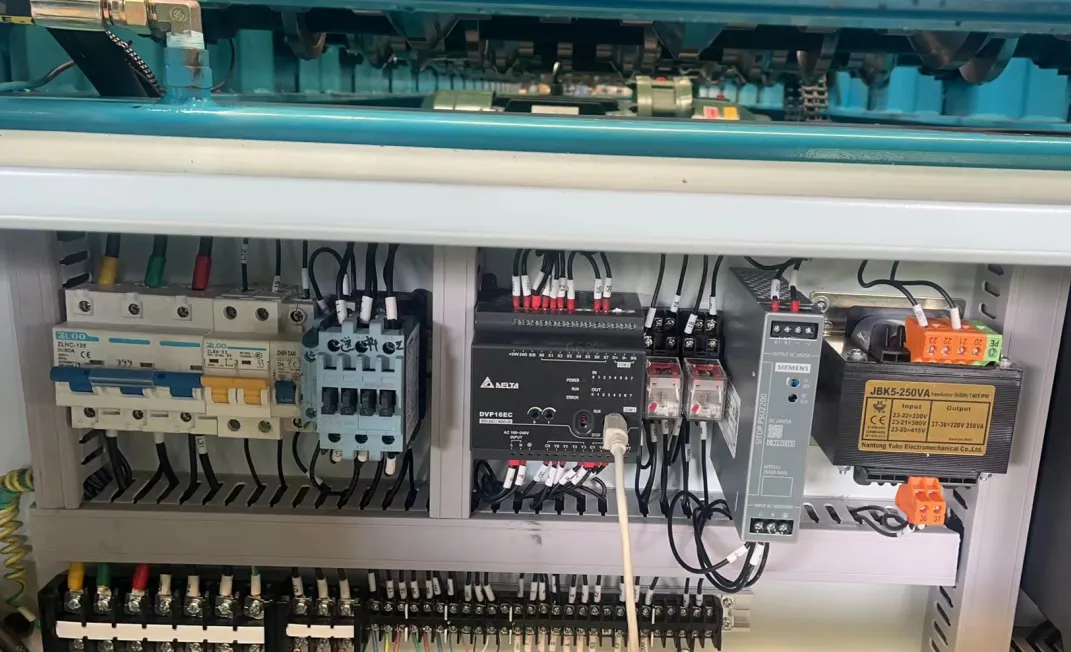

Dolandyryş ulgamy

1) Dolandyryş usuly: linehli setir PLC tarapyndan dolandyrylýar we LCD duýgur ekran bilen dolandyrylýar. Operatorlar önümçilik liniýasyna gözegçilik edýärler we dolandyryş parametrlerini üýtgedýärler we enjamlaryň işleýiş ýagdaýyna, iş parametrlerine we näsazlyk görkezijilerine hakyky wagtda gözegçilik edip bilerler;

2) Işleýişiň iki usuly bar: el bilen / awtomatiki: el bilen / awtomatiki kommutasiýa. Işçileriň işini ýeňilleşdirmek üçin enjamyň gapdalynda el bilen işlemek paneli berilýär:

El bilen işleýän ýagdaýynda, tehniki hyzmat etmek üçin amatly bolan ýeke özi amal edip biler;

Awtomatiki ýagdaýda önümçiligiň ähli ugry yzygiderli işleýär we başlaýar. .

• Gyssagly kömek: Iş ýerinde gyssagly durmak düwmesini gurmak amatly.

4) electricalhli elektrik paýlaýyş gutularyny we dolandyryş şkaflaryny dizaýn etmek, öndürmek we oturtmak degişli milli ýa-da senagat howpsuzlygy standartlaryna laýyk gelýär. Linehli elektrik enjamlary we enjamlary işleýän mahaly, temperaturanyň ýokarlanmagy önümiň adaty bahasyndan ýokary bolmaly däldir. Zerur bolsa, sim gutusyna howa çalşygy fanatyny guruň, wyklýuçateliň aşa ýükden goragy bar.

5) Paýlaýyş simleri: senagat enjamlarynyň güýçli we gowşak elektrik simleri üçin milli standartlara laýyklykda ýokary hilli goralýan simleri saýlaň.

6) Programma sazlamasy arkaly, aşakdakylary ýerine ýetirip biler: spesifikasiýalary (uzynlyk, deşik ýagdaýy we ululygy) we dürli bölekleriň önümçilik mukdaryny bir gezeklik tamamlamagy we önümiň uzynlygyny we profiliň her deşigini awtomatiki usulda hasaplamak, ölüleriň ýerleşişi, urmagyň tertibi we ş.m .; şol bir wagtyň özünde, amal gutarandan soň emele getiriji enjamdaky zolak materialy (ýagny, plastinka kesiji enjam bilen post urýan enjamyň arasyndaky zolak materialy) göz öňünde tutulmalydyr;

7) Programma materialdan ýasalan materialyň awtomatiki çekilmegine gözegçilik edip biler we emele getirmegi, urmagy we kesmegi awtomatiki ýerine ýetirip biler. Şol bir profil galyndylary azaldyp, yzygiderli öndürilip bilner;

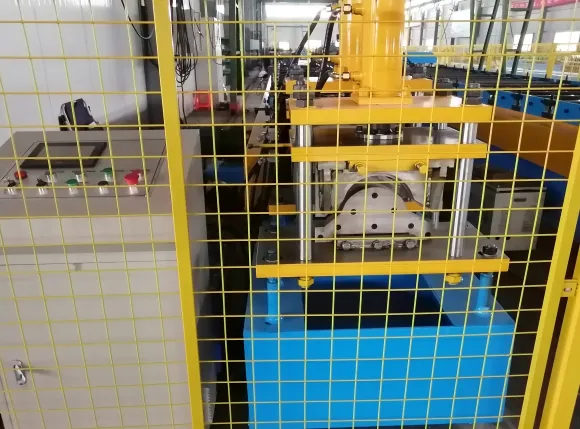

Gidrawlik kesmek

1) Kesmek usuly: gidrawliki kesmek

2) Shearing tool mold: Material: Cr12, precision machining, quenching, HRC: 58-62 °, CNC wire cutting, precision grinding.

3) Gidrawlik stansiýasy we silindr: Gidrawlik klapan: Pekin Huade;

Hydraulic pump: Gear pump,  All sealing rings of the hydraulic cylinder use Taiwanese brands;

4) Gidrawlik güýji; 4KW;

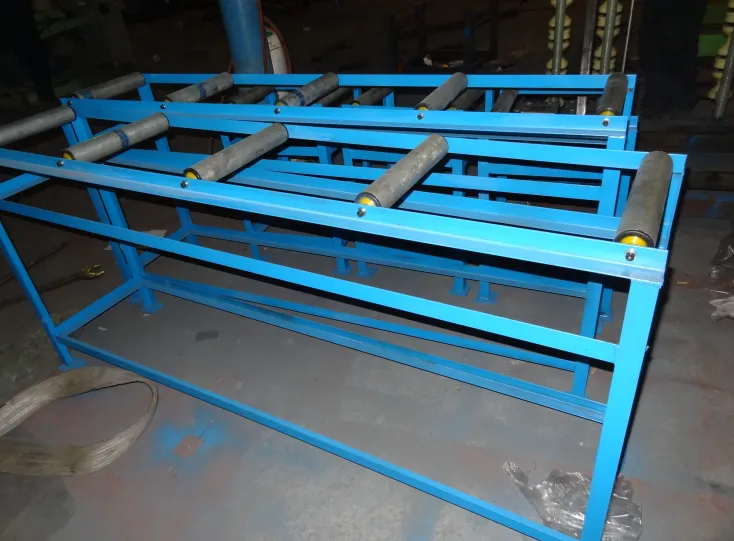

Rkabul ediş stoly

1) Uzynlygy: 2 metr, 2 bölek

2) Material: Burç polat kebşirlemek, rolik goldawy

3) Geçiriş tertibi: passiw

No.ok.

Ady

Marka

Placeeri

1

Öwrüji (elektrik dolandyryş ulgamy)

 Kaaskawa

Japanaponiýa

2

LCD ekran (elektrik dolandyryş ulgamy)

 Delta

Taýwan

3

PLC (elektrik dolandyryş ulgamy)

Siemens

Germaniýa

4

Kodlaýjy

Omron

Japanaponiýa

4

Azaldýan (emele getirýän maşyn)

Huiyuan

Hytaý

5

Elektrik pes woltly dolandyryş komponentleri

Schneider, Panasonic

Germaniýa ， Japanaponiýa

6

Gidrawlik komponentleri

Wuxi Wansheng

Hytaý

7

Rulman

Harbin
