Diwar paneli rulon emele getiriji maşyn

Diwar paneli rulony emele getirýän maşyn, diwar panellerini öndürmekde ulanylýan ýöriteleşdirilen enjamdyr. Adatça polat ýa-da alýumin metal listleri gaýtadan işleýär we gurluşykda we gurluşykda ulanylýan aýratyn profillere öwürýär. Enjam, materialy kem-kemden islenýän şekilde emele getirýän, soňra ulanmak üçin uzynlygyna kesip boljak rulonlaryň üsti bilen demir rulonlary iýmitlendirmek arkaly işleýär.

Häzir habarlaşyň pdf-a göçürip al

Önümiň beýany

Suratlar

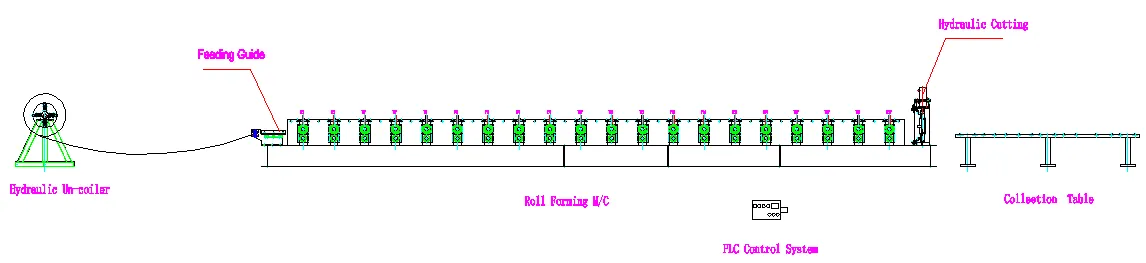

Pöndürmek prosesi

Parametrler we S.kesgitlemek

Rulon emele getiriji maşyn

Dizaýn dizaýn yzygiderliliginiň deformasiýa gurluşy üç fazaly AC hereketlendirijisinden, çarçuwadan, sim kesýän diwar panelinden, rolik roluny, sinhron dişli we ş.m.

1) Geçiriş usuly: emele getirýän rolik sinhron zynjyr we hereketlendiriji reduktor bilen dolandyrylýar.

2) Rack: Tutuşlygyna kebşirlenen, ortasynda berkidiji gapyrgalar bilen kebşirlenen milli standart H-şöhlesinden ýasalan. Gurluşyň üstü, tekizligi üpjün etmek üçin CNC aagondarha derwezesidir we kebşirlenenden soň stres ýeňillikleri gazanylýar.

3) Kebşirleýiş materialy çarçuwany we gurluş böleklerini kebşirlemek üçin akymly reňkli gaz goragly kebşirleýiş simini kabul edýär we gurluş güýji ýaly mehaniki häsiýetler gämi bölekleriniň standartlaryna laýyk gelýär.

4) Esasy hereketlendiriji güýji: 11KW.

5) emele getirýän rolikleriň sany: 20 sany emele getirýän ýol

6) Eriş çyzygynyň tizligi: 10-11m / min

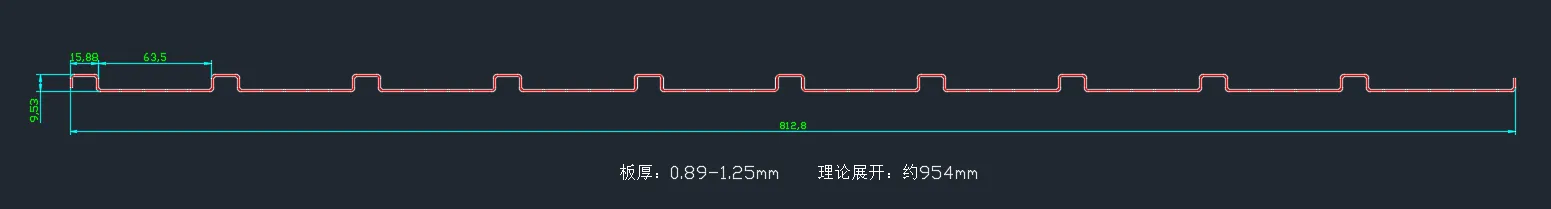

7) Plastinanyň galyňlygyny emele getirmek: 0.89 / 1,25mm

8) Rulon materialy: 45 # hrom örtükli.

9) Rulman: Harbin podşipnikleri ulanylýar

10) Main shaft: Shaft diameter: Φ80mm。 Material: 45 # steel, quenched and tempered, precision machined, quenched and tempered hardness: HRC:250-280.

11) Diwar paneli materialy: A3 ， CNC takyk işlemek.

12) Ruletka oturgyjy: çoýun materialdan ýasalan, takyk işlenen, ýokary durnuklylyk, uzak ömri.

13) Garnituralary gaýtadan işlemek: accessorieshli esbaplar takyk işlenip, ýalpyldawuk, ýiti gyrasy, bezeg hromy bilen örtülen ýa-da gara reňkli.

14) Daş görnüşi bejermek: Kebşirleýişden soň, partlama we pos aýyrmak amala aşyrylýar. Kebşirleýiş ýagdaýy ýalpyldawuk, peselýär we primer sepmezden ozal ulanylýar. Palto ýokary derejeli poliuretan boýagyndan ýasalyp, iki gezek pürkülýär. Jikme-jiklikler inçe işlenýär we daşky görnüşi ýokary derejeli we atmosferaly.

15) Gurluş bölekleri we standart komponentler milli standartlara laýyk gelmelidir.

Gidrawlik gyrkym ulgamy

1) Kesmek usuly: gidrawliki kesmek.

2) Cutting die: Material: Cr12, Precision machining, quenching, HRC: 58-62 °, CNC wire cutting, precision grinding.

3) Gidrawlik stansiýasy we silindr: Gidrawlik klapan: Pekin Huade; Gidrawlik nasosy: Model: YBI-10 ， uciuçi nebit barlagy; Gidrawlik silindriň ähli möhürleýji halkalary Taýwan markalaryndan ýasalýar;

4) Gidrawlik güýji; 3KW;
