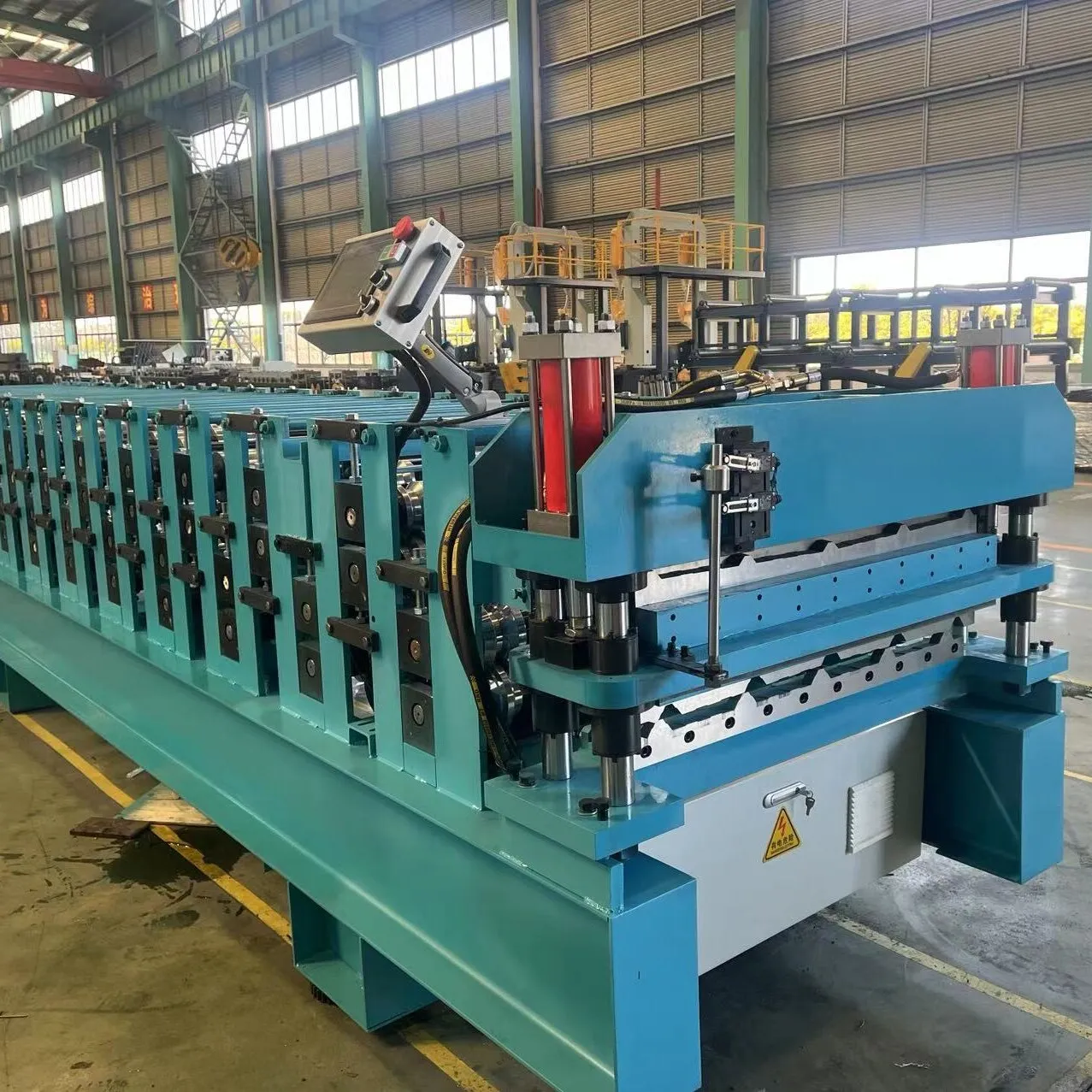

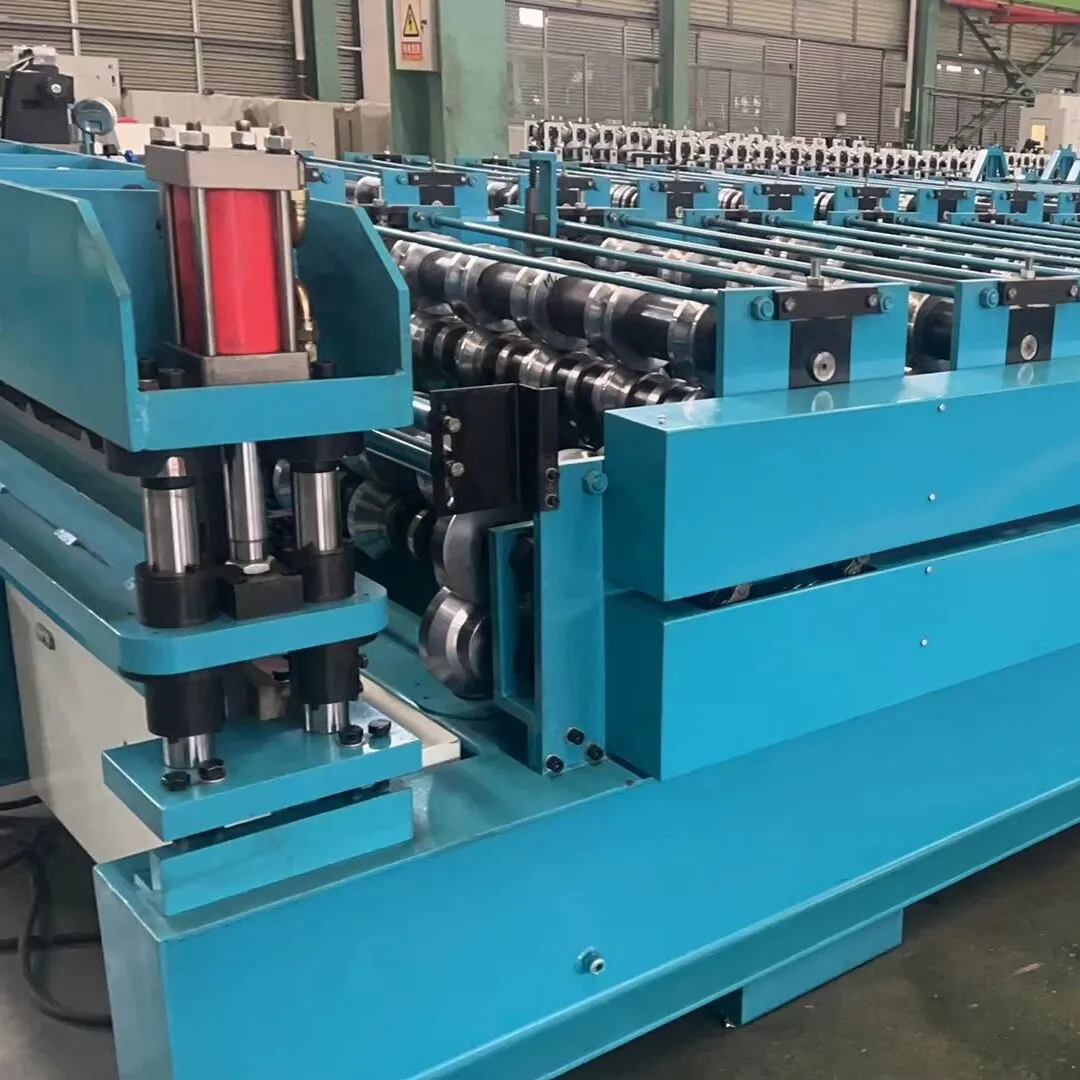

Double Layer Roof Sheet Roll Forming Machine

Iki gatly üçek listi rulon emele getiriji maşyn

1. Maddy galyňlyk aralygy: 0,4-0,8mm

2. Esasy motor güýji: 11kw

3.Gidrawlik stansiýasy: 5.5kw

4. Tizlik: 0-15m / min

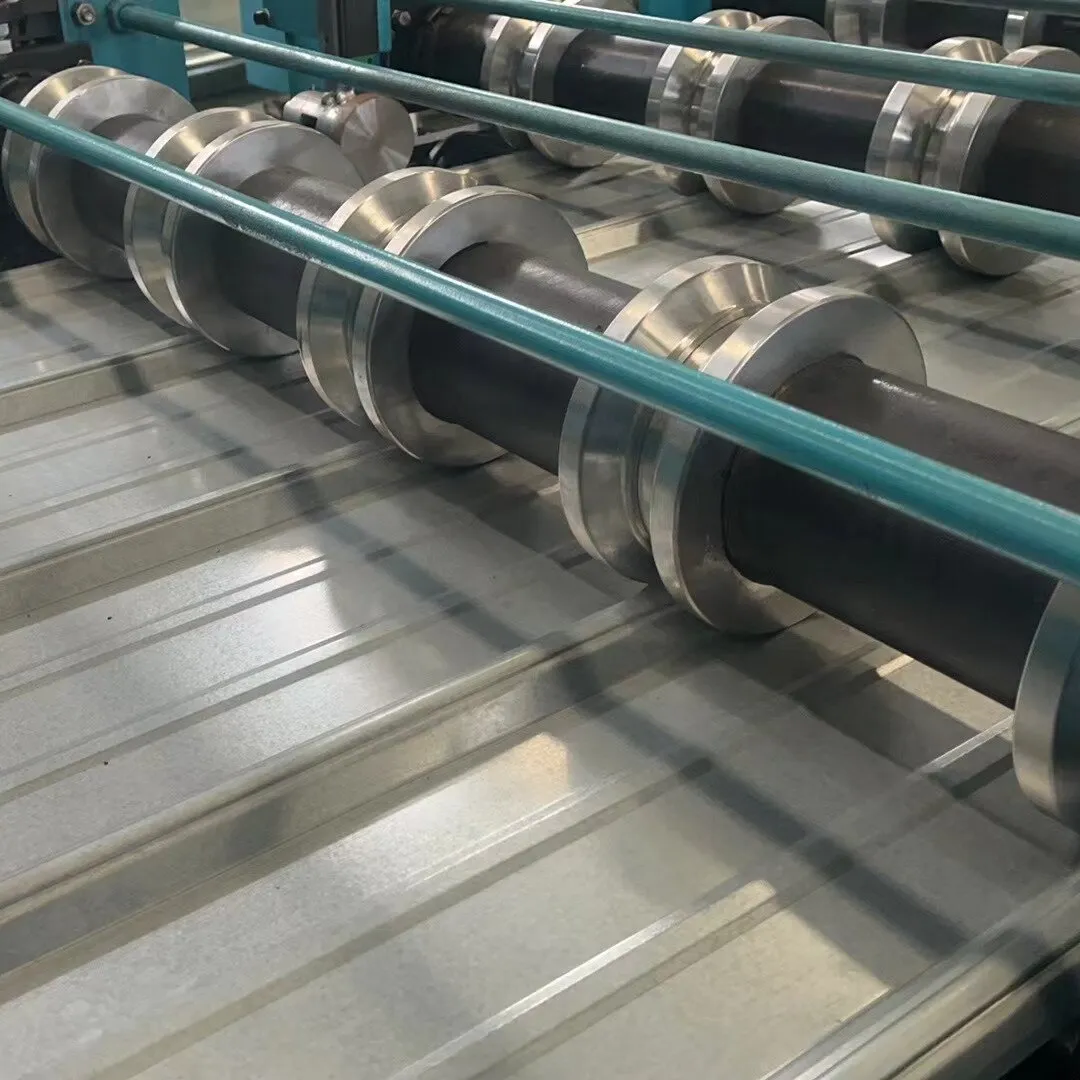

5. Rolikleriň mukdary: 14 rulon / 16 rulon

Rolikleriň materialy: 45 # hromly

7. Maýa materialy we diametri: ￠ 80 mm, material 45 # ýasalan polat

8. Maşynyň korpusy: 400H

9. Çydamlylyk: 10m + -1.5mm

10. Sürüjiniň ýoly: Zynjyr

11. Gözegçilik ulgamy: PLC

12. Kesiji pyçagyň materialy: söndürilen bejergisi bilen Cr12 galyndy polat 58-62 ℃

Häzir habarlaşyň pdf-a göçürip al

Önümiň beýany

Suratlar

Amallar we komponentler

De-coiler	x1 toplum
Esasy rulon emele getiriji maşyn	x1 toplum
Gidrawlik kesiş ulgamy	x1 toplum
Gidrawlik stansiýasy	x1 toplum
PLC dolandyryş ulgamy	x1 toplum
Tamamlanan tablisa (3M * 2)	x1 toplum

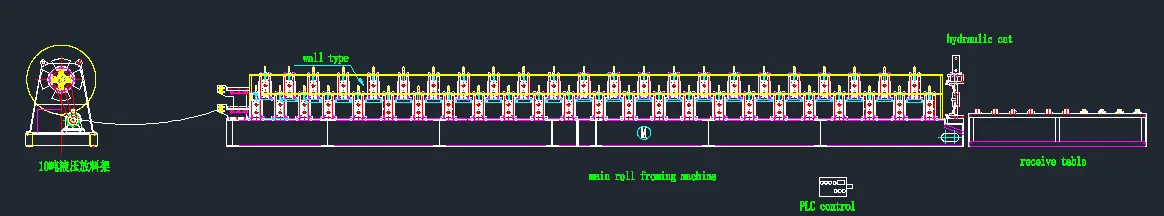

Iş prosesi

Tehniki parametrler

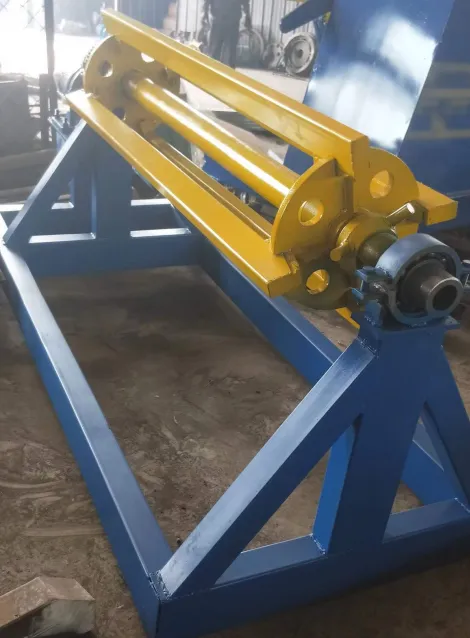

1.5Ton el bilen bezegçi * 2 1. Içki dia: Ø440mm– 60560mm 2.Maks giriş iýmitlenişi: 1250mm 3. Kuwwatlylygy: 5 tonna 4. Daşky diametri max1300 mm 5.Material: Alýumin we sink plastinka galvanizli plastinka reňkli polat pes uglerod polat
	Iýmitlendiriş ulgamy Giriş 1250mm düzediň. Ululygyny aňsatlyk bilen üýtgediň

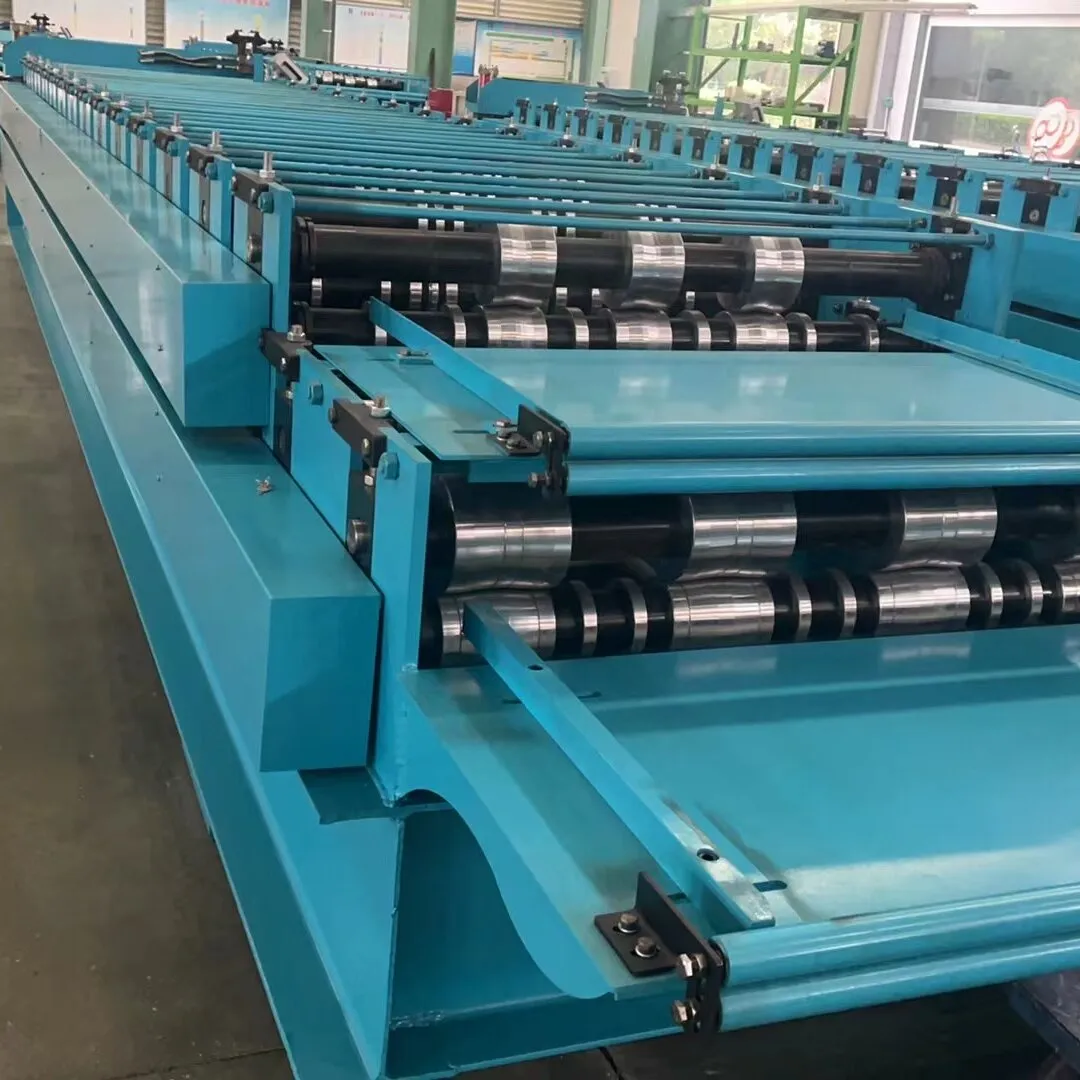

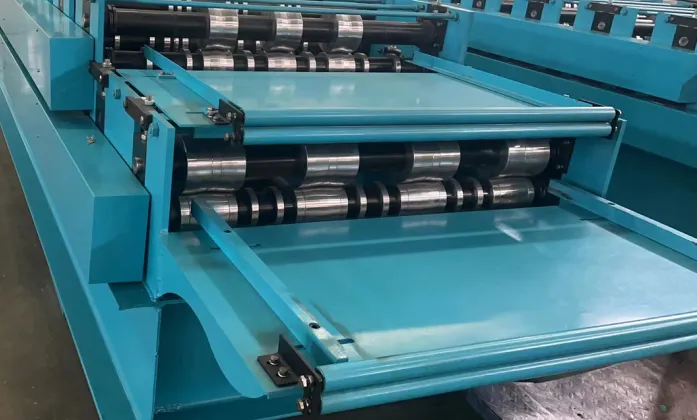

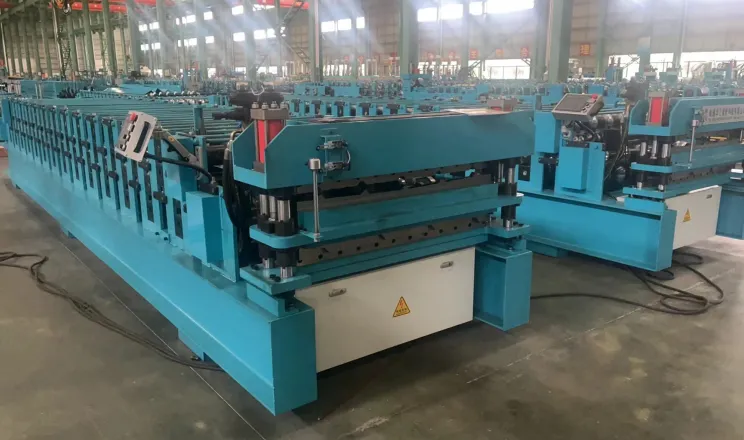

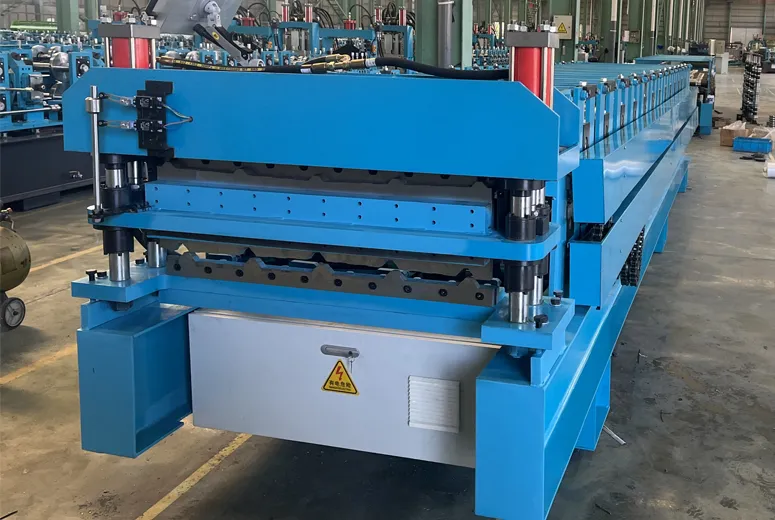

Iki gatly rulon emele getiriji maşyn 1. Gabat gelýän material: Q195-235 egilme intensiwligi bilen reňkli sowutly plastinka. 2. Maddy galyňlygy: 0,3-1.0mm Kuwwaty: 11kwhidrawlik stansiýanyň güýji: 5.5kw 4 .. Formanyň tizligi: 0-25 m / min 5. Roll stansiýalary: 14/16 6. Maýa materialy we diametri: material Cr 40, ￠ 80mm 7. Çydamlylyk: + -1.5mm 8. Sürüjiniň usuly: zynjyr Dolandyryş ulgamy: PLC 10. Naprýa .eniýe: 220v, 60hz, 3ph 11. Rolikleri emele getirýän material: 45 # ýylylygy bejermek we hrom. 1 Kesiji pyçagyň materialy: HRC58-62 söndürilen bejergisi bilen Cr 12 galyndy polat

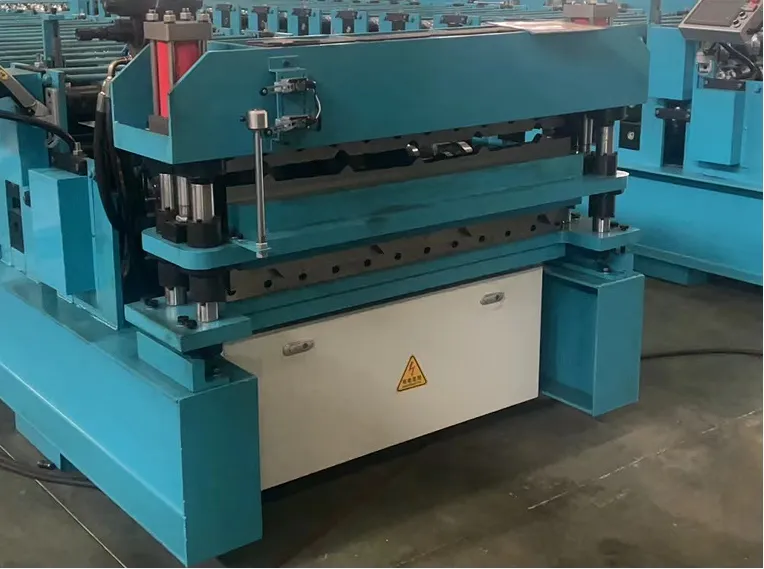

	Gidrawlik kesmek 1.Kutmak hereketi: Esasy maşyn awtomatiki ýagdaýda saklanýar we soň kesilýär. Kesilenden soň esasy maşyn awtomatiki işe başlar. 2. Pyçagyň materialy: heatylylygy bejermek bilen GCR12 3. Uzynlygy ölçemek: Awtomatiki uzynlygy ölçemek 4. Uzynlygyň çydamlylygy: 10 +/- 1,5mm

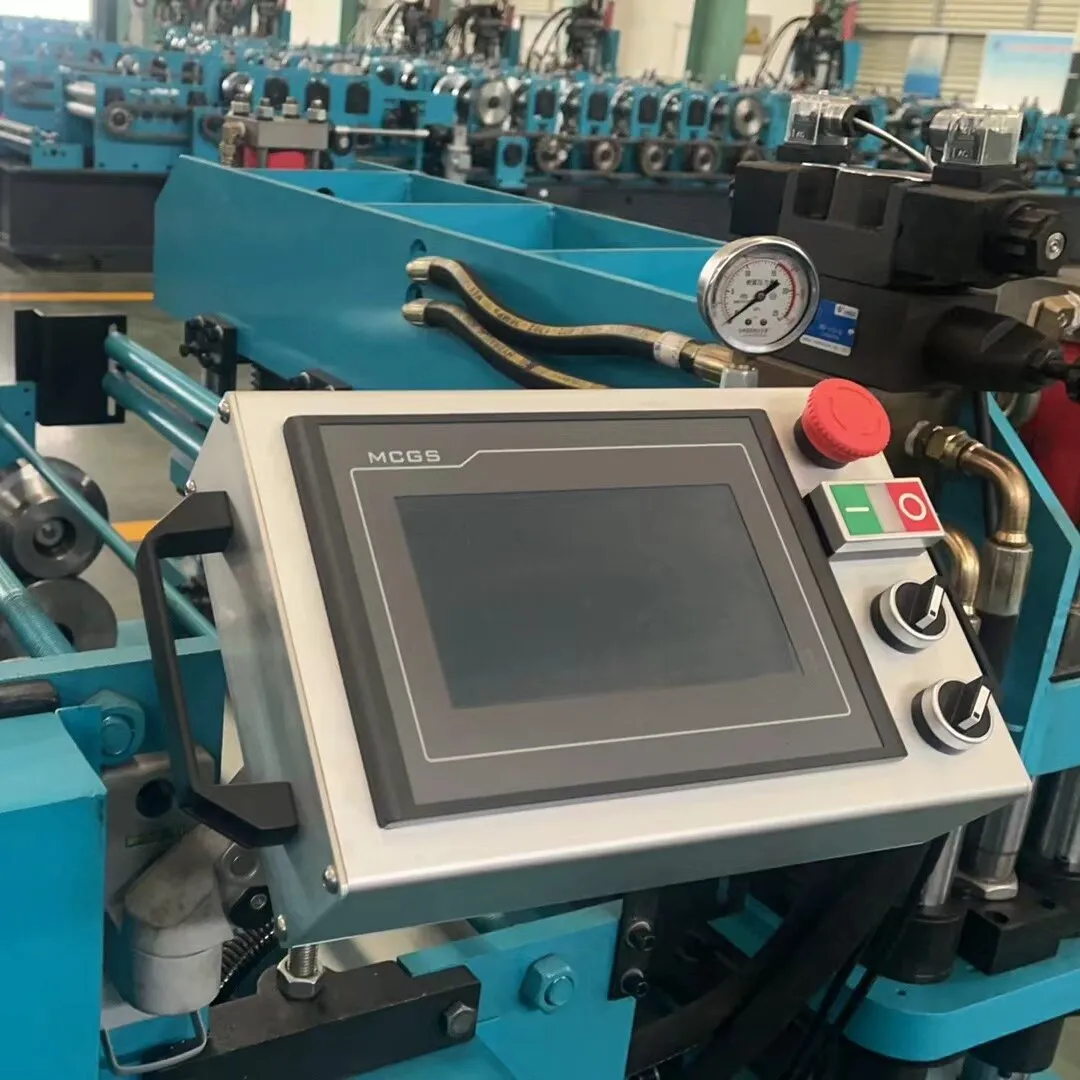

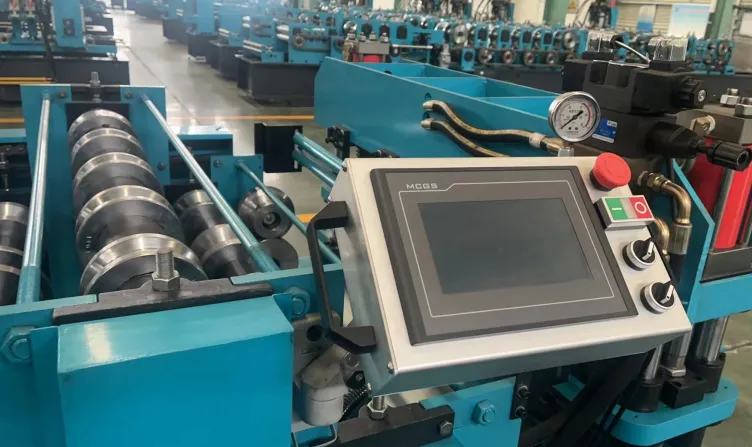

PLC dolandyryş ulgamy 1.Awtomatiki uzynlygy ölçemek 2. Awtomatiki mukdar ölçegi 3. Uzynlygy we mukdary dolandyrmak üçin ulanylýan kompýuter. Maşyn awtomatiki usulda kesiler we zerur mukdarda gazanylanda durar 4. Uzynlygy nädogry düzedip bolar 5.Kontrol paneli: Düwme görnüşli wyklýuçatel we duýgur ekran 6. Uzynlygyň birligi: millimetr (dolandyryş panelinde açylýar)
	Iş bellikleri: Kepillik: gowşurylandan 12 aý soň. Töleg möhleti: ugratmazdan ozal 30% goýum, 70% galyndy. Teklipiň möhleti: 50 gün. Önümçilik wagty: 45 gün. Locallyerli gurnama syýasaty: satyn almak her inerener üçin çykdajylary öz üstüne alýar. Şol sanda: gezelenç howa biletleri, ýaşaýyş jaýy we günde 100 dollar.
