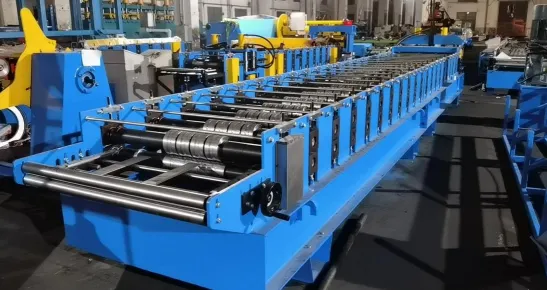

Makinë për formimin e rrotullave të panelit të murit

Makina për formimin e rrotullave të paneleve të murit është një pajisje e specializuar e përdorur në prodhimin e paneleve të murit. Ai përpunon fletë metalike, zakonisht çeliku ose alumini, dhe i formëson ato në profile specifike që përdoren në ndërtim dhe ndërtim. Makina funksionon duke ushqyer mbështjellje metalike përmes një serie rrotullash që gradualisht formojnë materialin në formën e dëshiruar, e cila më pas mund të pritet në gjatësi për përdorim të mëtejshëm.

KONTAKTONI TANI shkarkoni në pdf

Përshkrimi i produktit

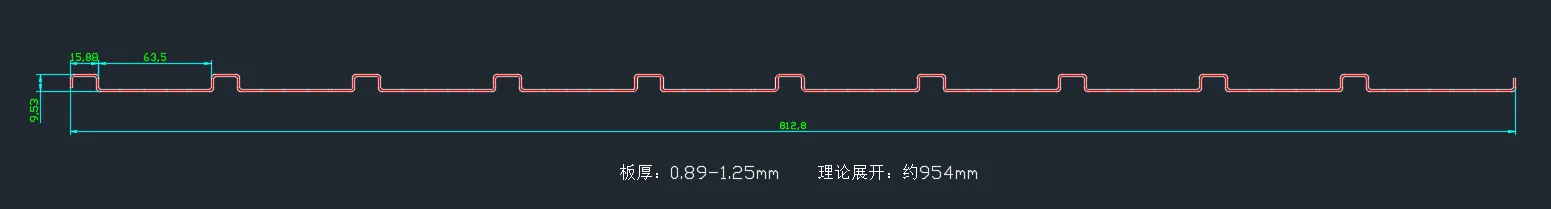

Vizatime

Pprocesi i prodhimit

Parametër dhe Specifikim

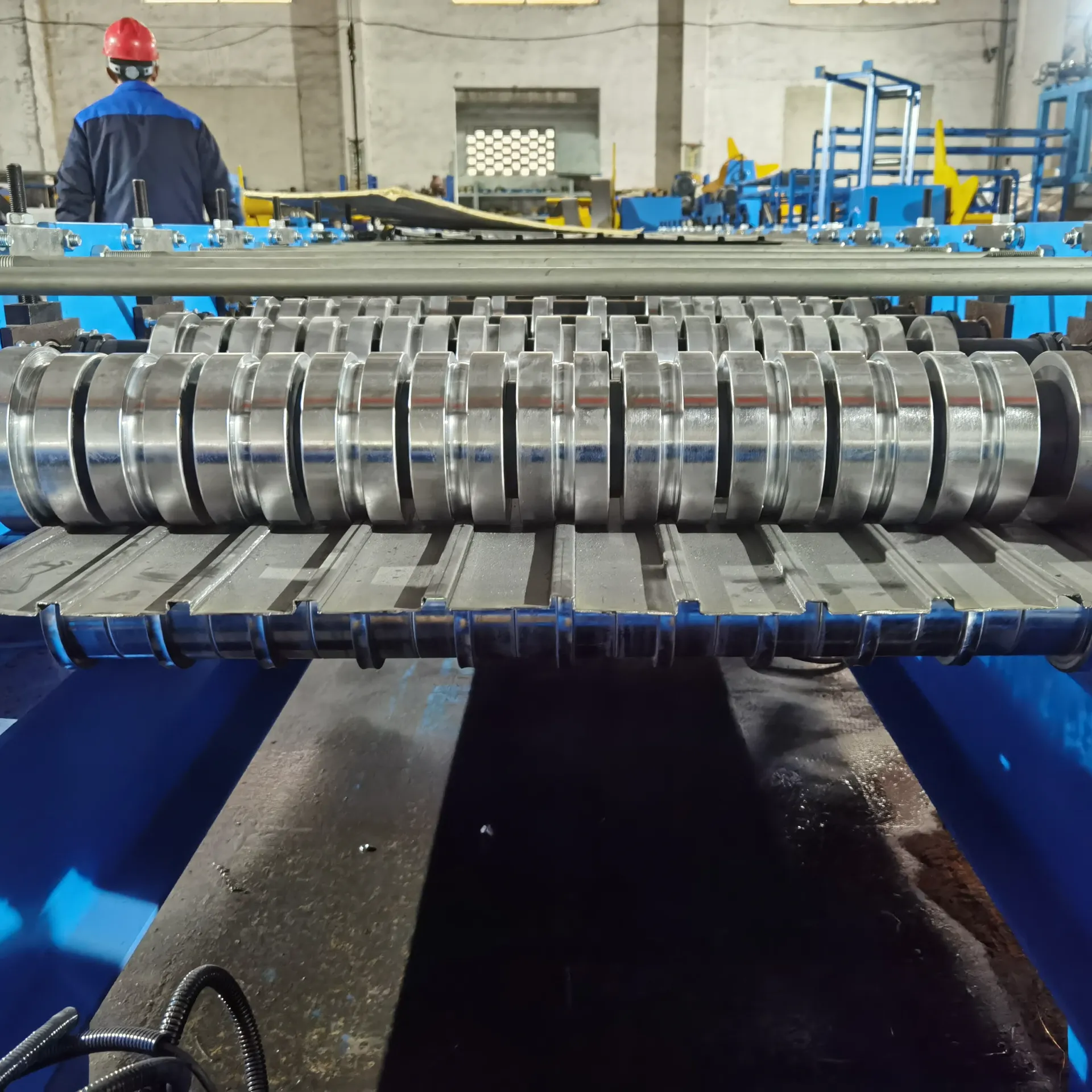

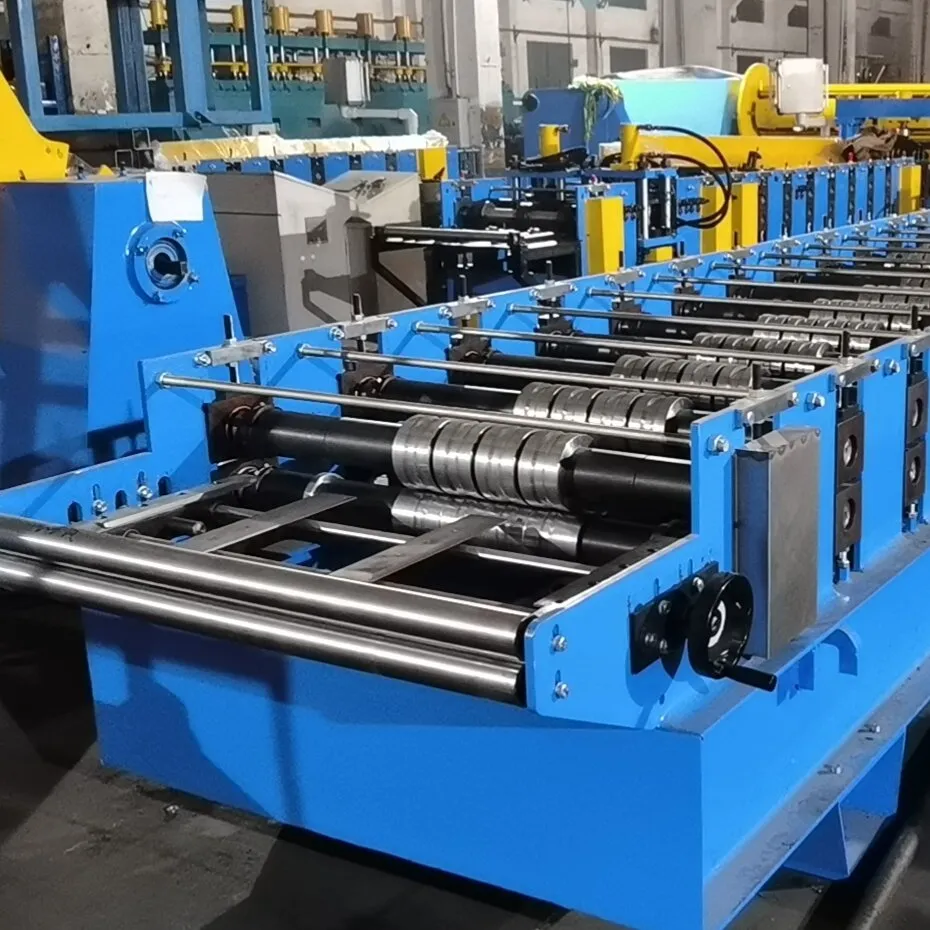

Makinë për formimin e rrotullave

Struktura e deformimit të sekuencës së projektimit pritës përbëhet nga motori trefazor AC, korniza, paneli i murit të prerjes së telit, rulja e boshtit të formimit, ingranazhi sinkron, etj.

1) Metoda e transmetimit: Roli i formimit drejtohet nga një zinxhir sinkron dhe një reduktues motori.

2) Raft: Bërë nga rreze H standarde kombëtare e salduar në tërësi, me brinjë përforcuese të salduara në mes. Sipërfaqja e instalimit është planifikim i portës së dragoit CNC për të siguruar rrafshimin dhe lehtësimi i stresit arrihet pas saldimit.

3) Materiali i saldimit miraton tela saldimi të mbrojtura me gaz me fluks për të bashkuar kornizën dhe përbërësit strukturorë, dhe vetitë mekanike të tilla si forca strukturore plotësojnë standardet e përbërësve të anijes.

4) Fuqia e motorit kryesor: 11 KW.

5) Numri i binarëve të rrotullës së formimit: 20 shina formimi

6) Shpejtësia e linjës së derdhur: 10-11m/min

7) Trashësia e pllakës së formimit: 0.89/1.25mm

8) Materiali rrotull: 45 # i kromuar.

9) Kushineta: Përdoren kushineta Harbin

10) Boshti kryesor: Diametri i boshtit: Φ80 mm. Materiali: 45 # çelik, i shuar dhe i kalitur, i përpunuar me saktësi, i shuar dhe i kalitur fortësi: HRC: 250-280.

11) Materiali i panelit të murit: A3, përpunimi me saktësi CNC.

12) Selia mbajtëse: e bërë nga materiali prej gize, i përpunuar me saktësi, stabilitet i lartë, jetë e gjatë shërbimi.

13) Përpunimi i aksesorëve: Të gjithë aksesorët janë të përpunuar me saktësi, të lëmuar, me tehe të mprehta, të veshura me krom dekorativ ose të nxirë.

14) Trajtimi i pamjes: Pas saldimit, kryhen plumba dhe heqja e ndryshkut. Pozicioni i saldimit lëmohet, degreasohet dhe aplikohet stuko para spërkatjes së abetares. Veshja e sipërme është bërë me bojë poliuretani të cilësisë së lartë dhe spërkatet dy herë. Detajet janë të përpunuara mirë, dhe pamja është e nivelit të lartë dhe atmosferike.

15) Komponentët strukturorë dhe komponentët standardë duhet të jenë në përputhje me standardet kombëtare.

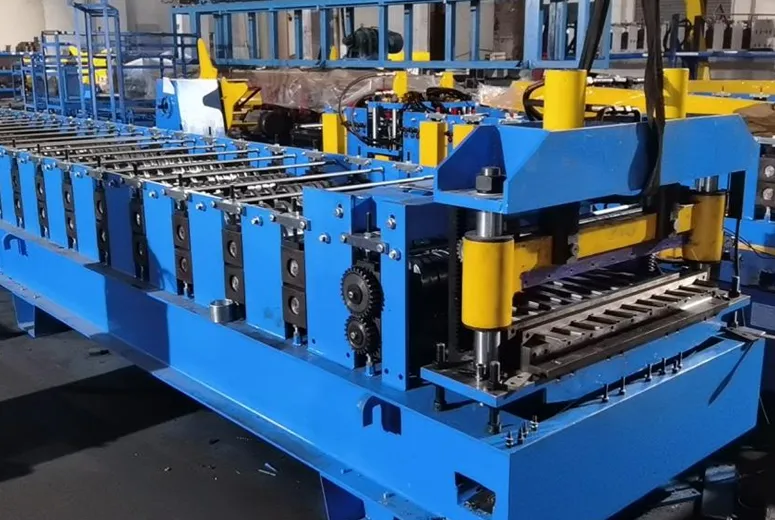

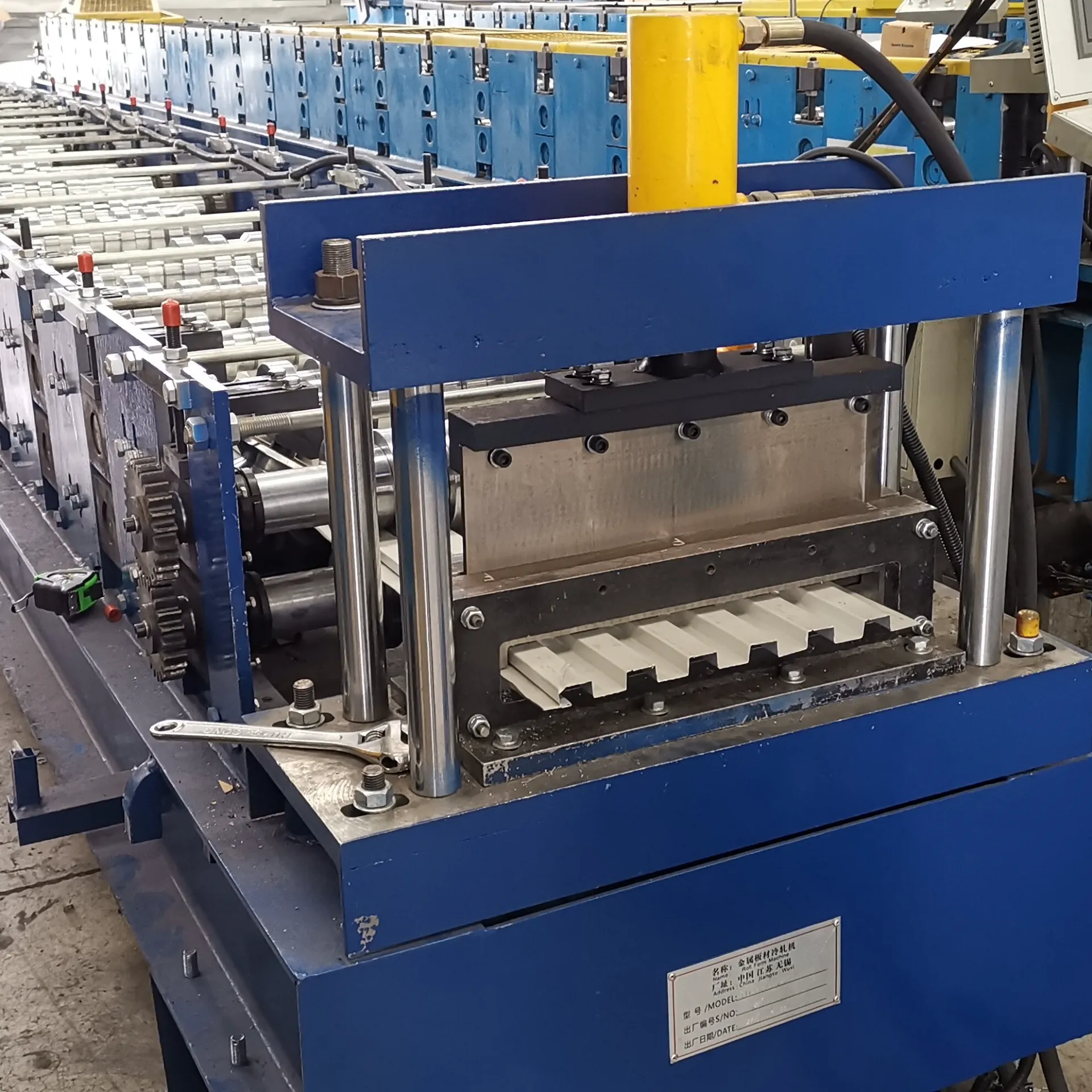

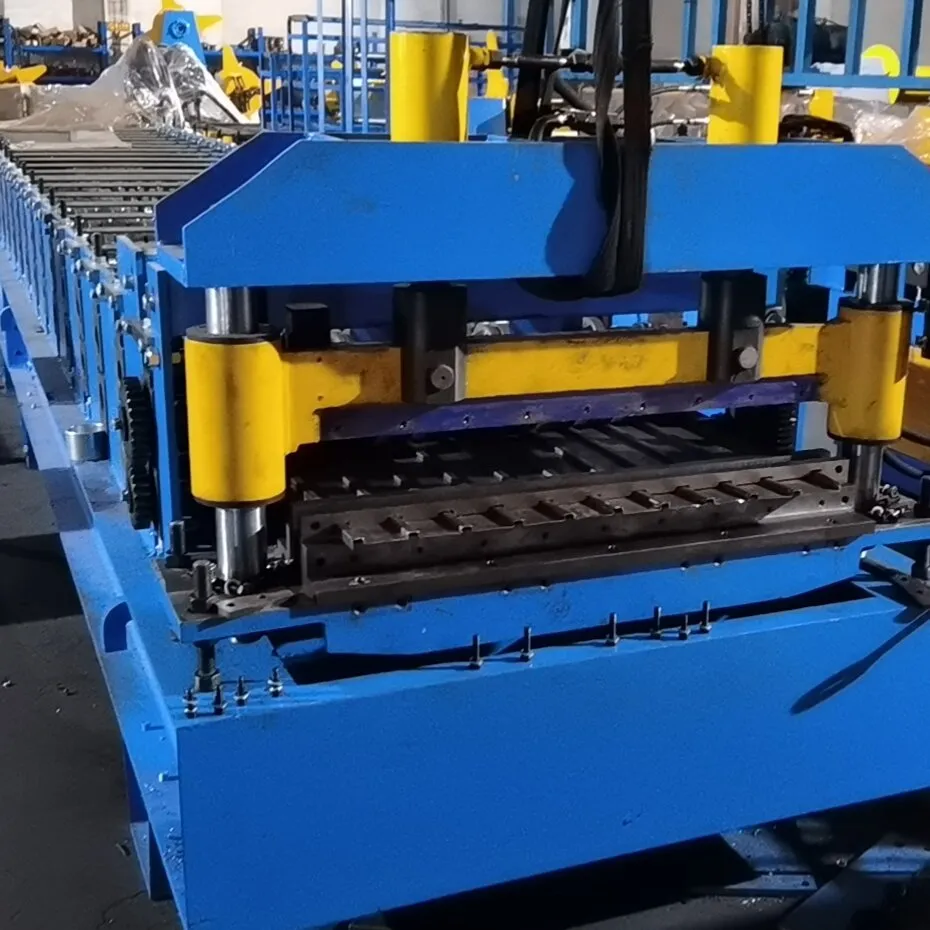

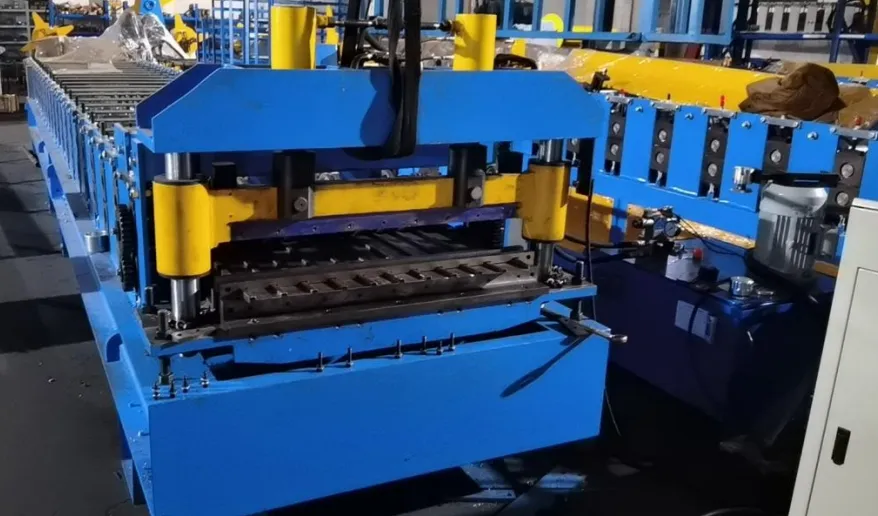

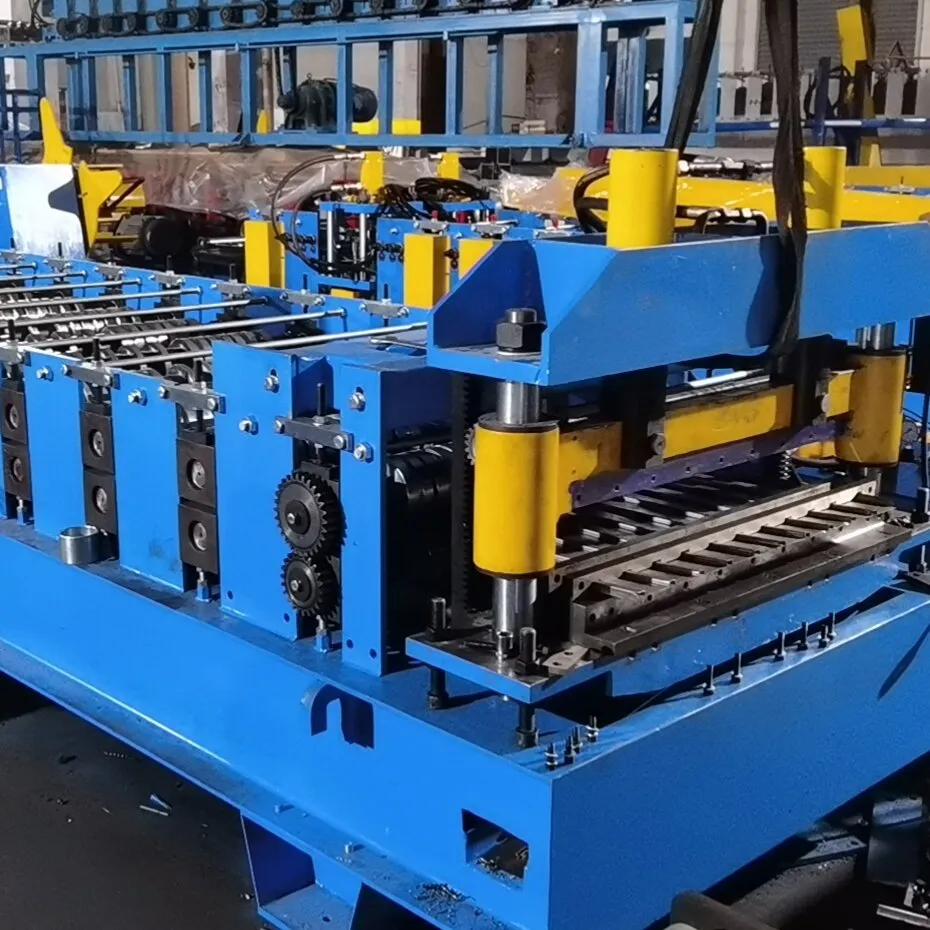

Sistemi hidraulik i prerjes

1) Metoda e prerjes: prerje hidraulike.

2) Prerja e prerjes: Materiali: Cr12, Përpunimi i saktë, shuarja, HRC: 58-62 °, prerja e telit CNC, bluarja me saktësi.

3) Stacioni hidraulik dhe cilindri: Valvula hidraulike: Pekin Huade; Pompë hidraulike: Modeli: YBI-10， Yuci Oil Research; Të gjitha unazat mbyllëse të cilindrit hidraulik janë bërë nga markat Tajvaneze;

4) Fuqia hidraulike; 3 KW;
