Ocena projektu
1.1. Informacje ogólne:
|
Surowiec i formuła |
Proszek żywicy PVC i CaCo3, środek smarny; stabilizatory; pigmenty; przeciwutleniacze |
|
Pojemność topienia |
250 - 350 kg/godz. (w zależności od wymiarów rury i materiału odniesienia) |
|
Wysokość centralna: |
1m |
|
Zdjęcie produktu finalnego |
 |
1.2.Rura gatunek i lista rozmiarów:
|
NIE. |
Średnica zewnętrzna (mm) |
Klasa ciśnienia |
Klasa ciśnienia |
|
1 |
20 |
PN0,63 |
PN1.0 |
|
2 |
25 |
PN0,63 |
PN1.0 |
|
3 |
32 |
PN0,63 |
PN1.0 |
|
4 |
40 |
PN0,63 |
PN1.0 |
|
5 |
50 |
PN0,63 |
PN1.0 |
|
6 |
63 |
PN0,63 |
PN1.0 |
|
7 |
75 |
PN0,63 |
PN1.0 |
|
8 |
90 |
PN0,63 |
PN1.0 |
|
9 |
110 |
PN0,63 |
PN1.0 |

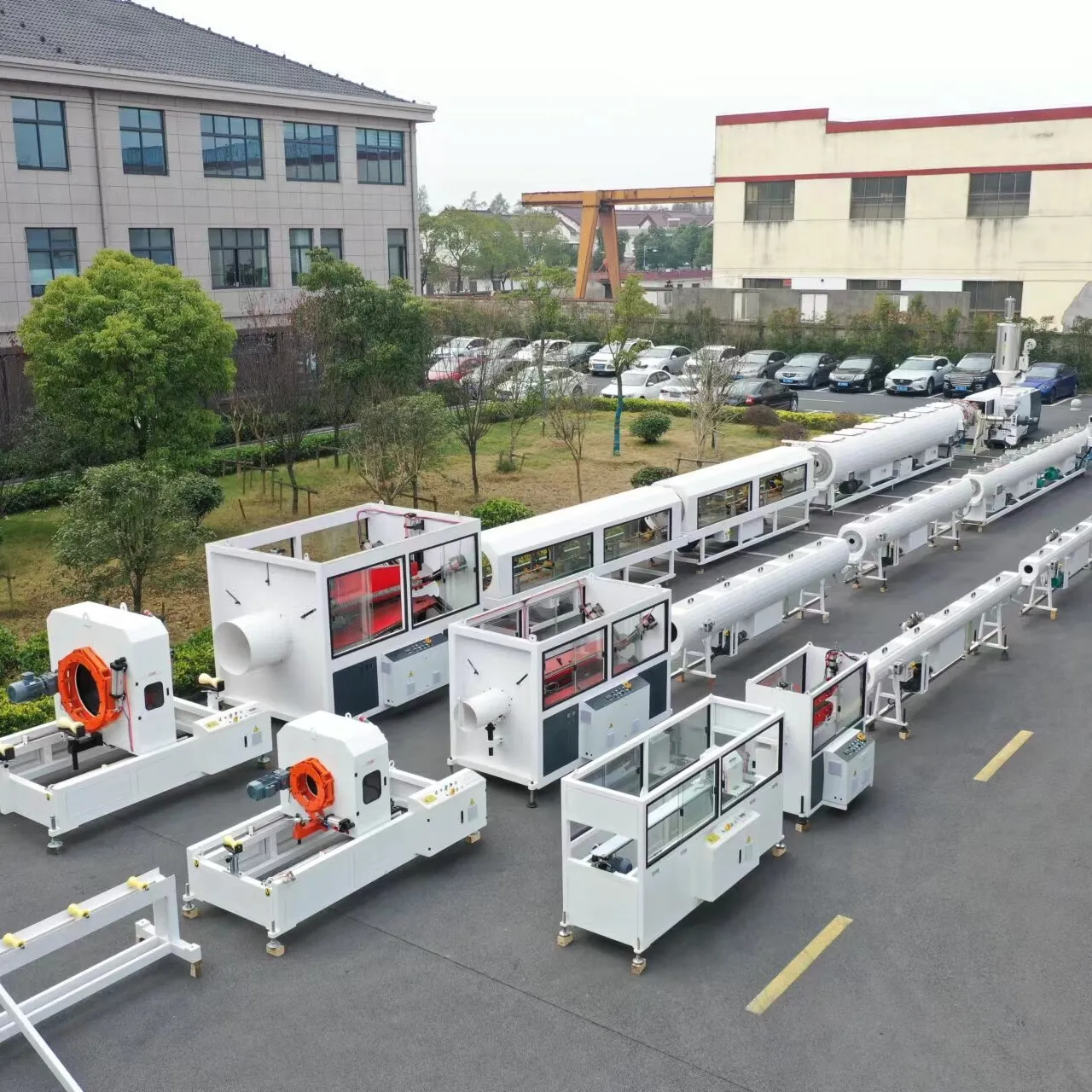

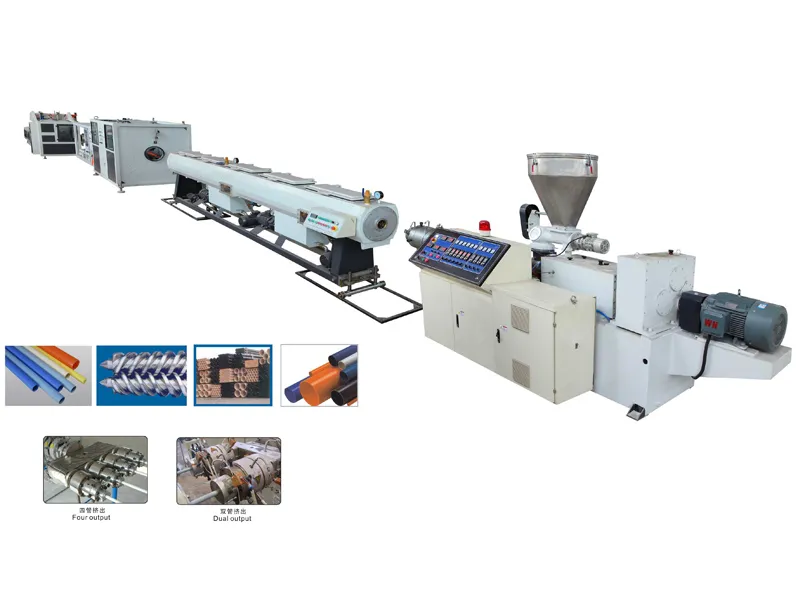

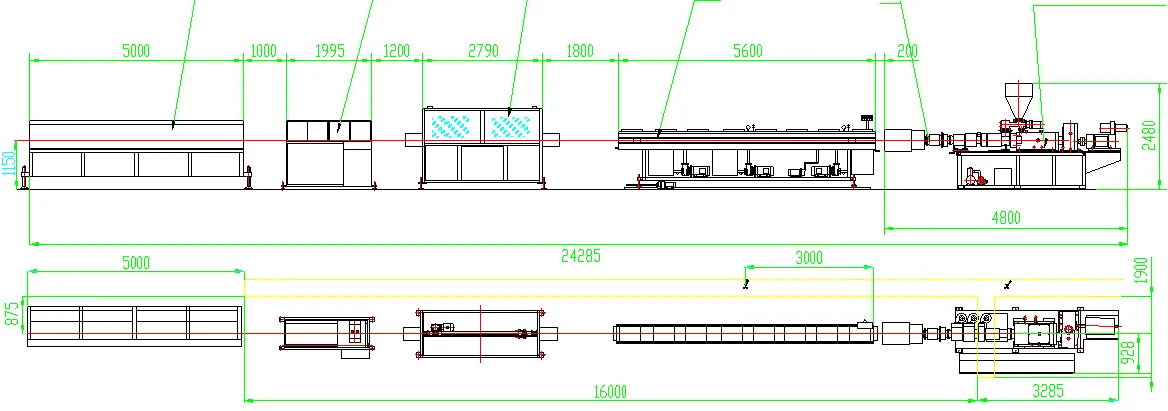

1.3. Obraz linii przepływu
1.4. Lista maszyn
|
NIE. |
Maszyna |
Ilość. |
|
1 |
Przenośnik ślimakowy (do wytłaczarki SJZ65/132) |
1 zestaw |
|
2 |
Ekstruder ślimakowy stożkowy SJZ65/132 |
1 zestaw |
|
3 |
Forma do rury spustowej (20-50, 63-110 mm) |
2 zestawy |
|
4 |
Zbiornik kalibracyjny próżniowy |
1 zestaw |
|
5 |
Wyciąganie |
1 zestaw |
|
6 |
Przecinarka planetarna |
1 zestaw |
|
7 |
Układarka |
1 zestaw |
|
8 |
Przenośnik ślimakowy (do jednostki mieszającej 300/600) |
1 zestaw |
|
9 |
Jednostka mieszająca SRL-Z300/600 |
1 zestaw |
|
10 |
Maszyna do rozszerzania rur 20-110 mm (typ R, typ U) |
1 zestaw |
2.1 Techniczny dane
|
NIE. |
Nazwa |
Zdjęcie maszyny |
Dane techniczne |
|
1 |

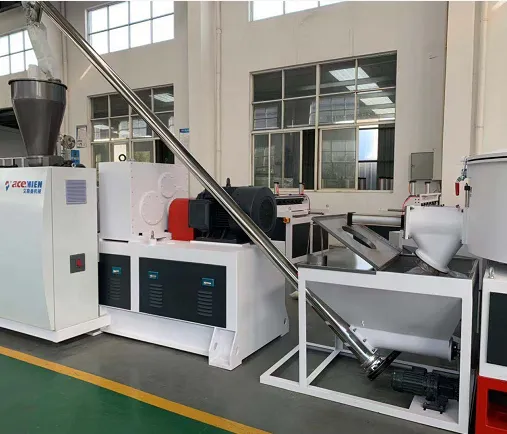

Przenośnik ślimakowy |
|
Wydajność:>300kg/h |
|
Nominalna przepustowość: 500-1000kg/h Moc silnika: 2,2 kW Silnik popychacza: 0,75 kW Średnica rury: φ102mm Materiały dotykowe wykonane są ze stali nierdzewnej |
|||
|
2 |

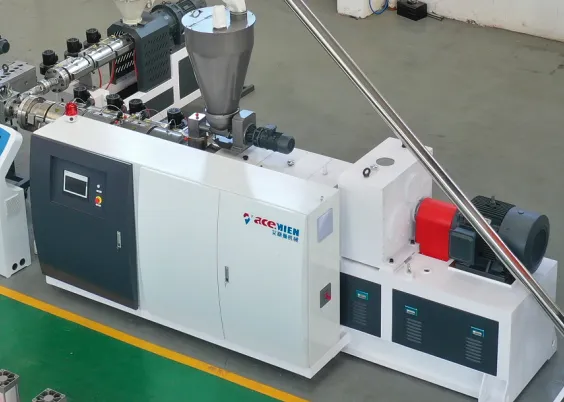

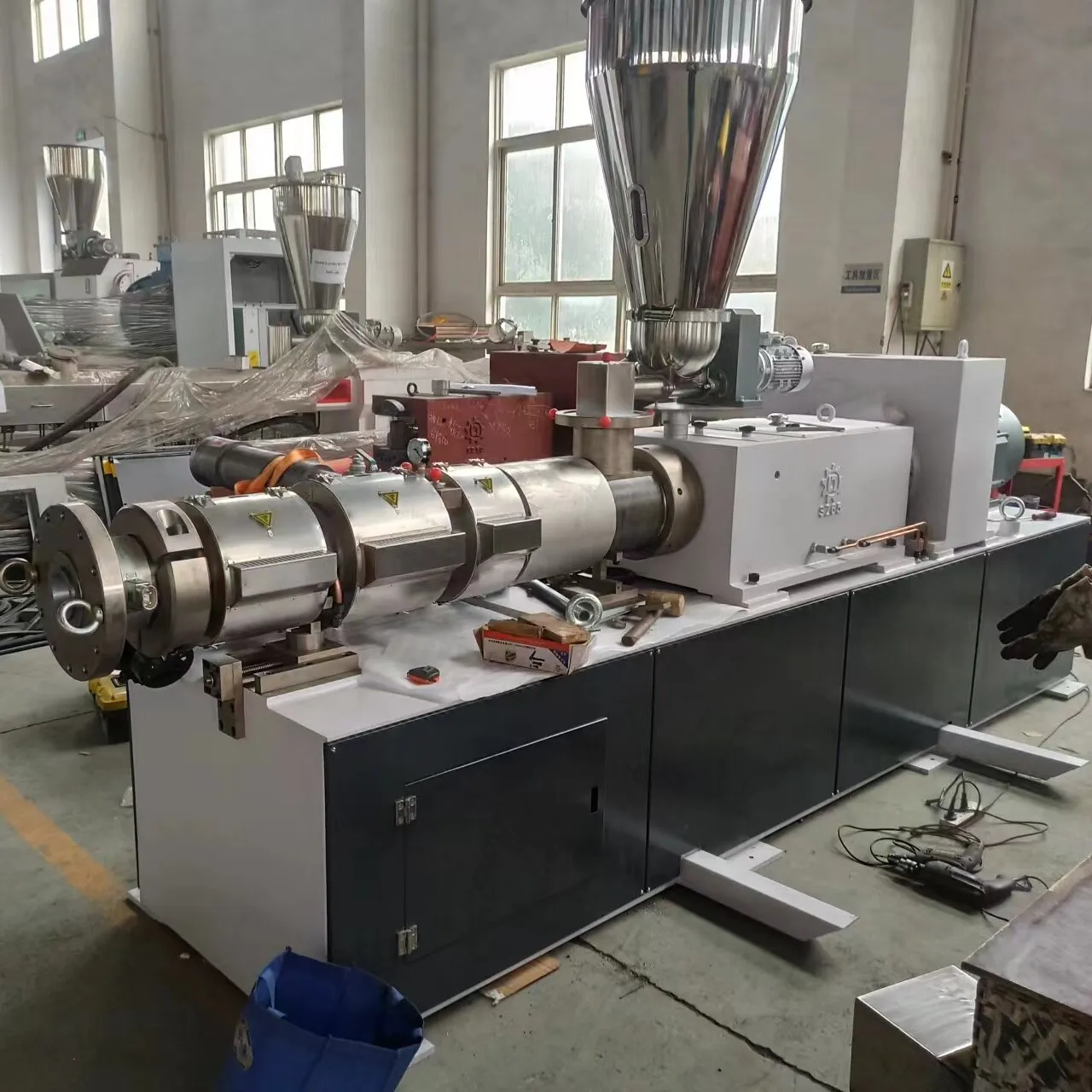

SJZ65/132 wytłaczarka dwuślimakowa stożkowa
|
|
Śruba Beczka Silnik napędowy System karmienia Układ próżniowy |
|
Śruba: Średnica stożkowa 65/132 mm do rur spustowych PVC i rur doprowadzających wodę. Materiał śruby: 38CrMoAl Obróbka powierzchni: obróbka azotowaniem, grubość: 0,4 ~ 0,6 mm, polerowanie Sztywność: (HV) 740-940 Chropowatość powierzchni: Ra≤0,8um Prędkość obrotowa (przeciwbieżna): 1-34,7 obr./min Bźródło: Średnica stożkowa 65/132 Obróbka wewnętrzna: azotowanie o grubości: 0,4~ 0,7 mm Sztywność: (HV) 940-1100 Chropowatość powierzchni wewnętrznej: Ra≤1,6um Strefy grzewcze: 4 Tryb ogrzewania: Odlew z tlenku glinu + powłoka ze stali nierdzewnej Moc grzewcza: 22kW Tryb chłodzenia: Wentylatory powietrza: 3 zestawy Silnik napędowy: Moc silnika: 37 tys.W Typ silnika = AC System karmienia: System dozowania grawitacyjnego i ślimakowego Z zasobnikiem ze stali nierdzewnej System dozowania: Silnik: 0.75KW Rękaw podający z okrągłym chłodzeniem wodnym System osuszania próżniowego: Pompa próżniowa: 1 zestaw Stopień podciśnienia = 0 ~ 0,075 Mpa Adapter: (sekcja Interflow): Materiał: stal #40 chromowana, wewnętrzny przepływ konwergentny Sposób łączenia z matrycą: blok zaciskowy + śruba Czujnik topienia pod ciśnieniem i termopara Główny dostawca części elektrycznych : Falowniki: ABB Stycznik: Schneider Przekaźnik: Omron Regulator temperatury: Omron System samoobrony: Zabezpieczenie silnika przed przetężeniem Zabezpieczenie śruby przed nadmiernym ciśnieniem. |
|||
|
3 |

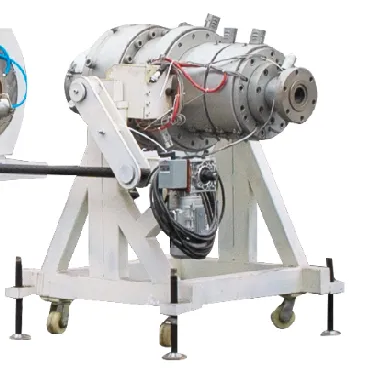

Pleśń
|
|
W zestawie rękaw kalibracyjny |
|
Tworzywo: Wykonane przez 40Cr. Powierzchnia wewnętrzna polerowana Specyfikacja średnicy: F(20, 25, 32, 40, 50, 63, 75, 90, 110)mm Ogrzewanie: Ilość stref grzewczych: 10 Moc grzewcza:26 kW |
|||
|
4 |

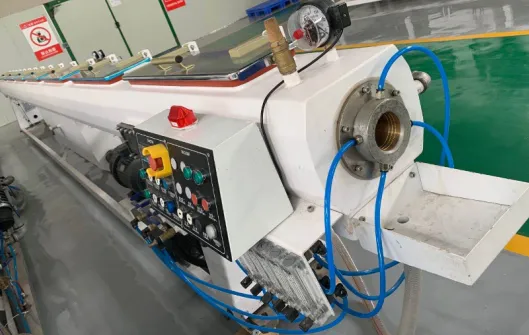

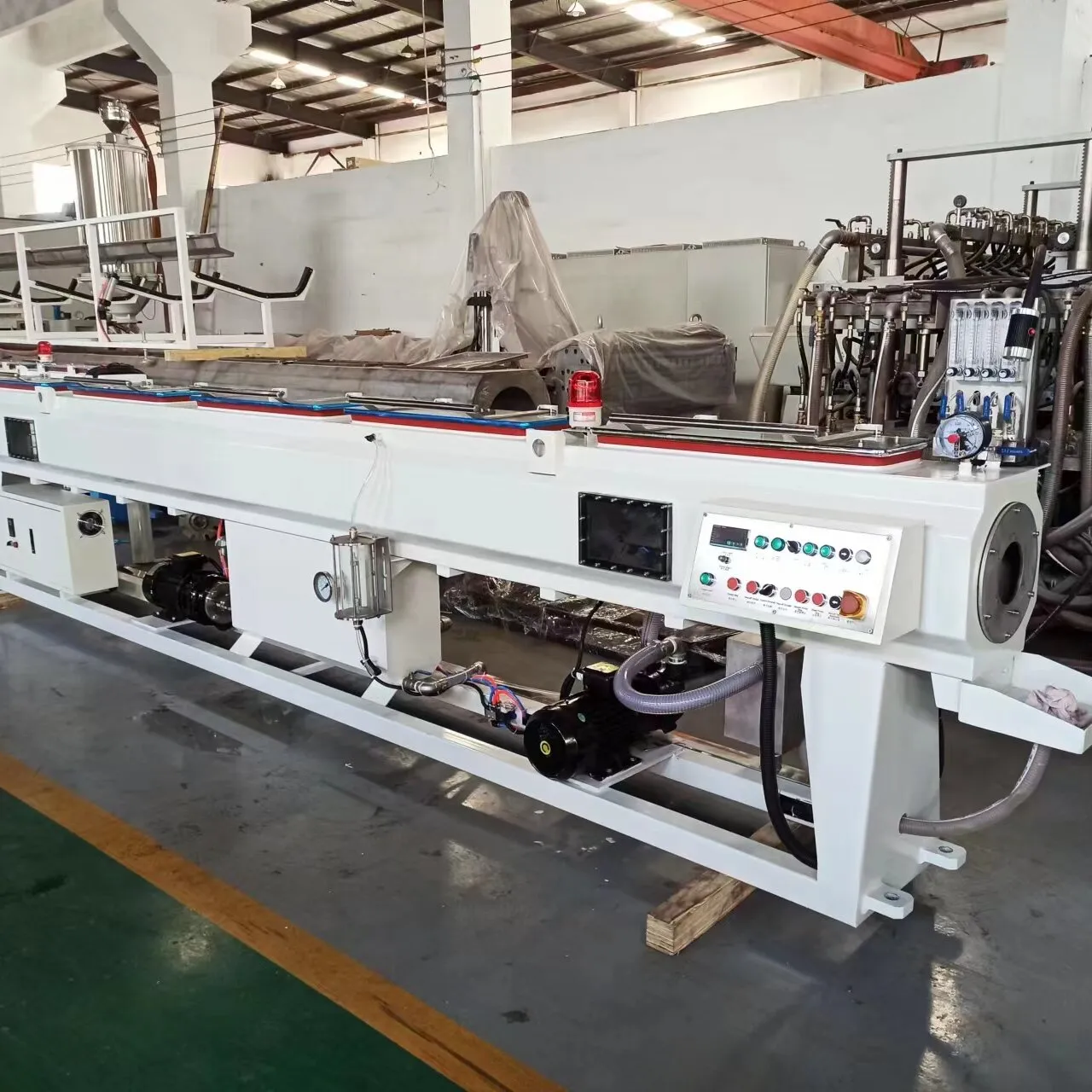

Pusty kalibrowanie zbiornik |
|
Układ próżniowy System natrysku wody System ruchomy |
|
Wymiary: Długość: 5600mm Pompa próżniowa: Moc: 3KW Pompa wodna: Moc: 4 KW Regulacja w trzech kierunkach: Do przodu i do tyłu poruszającySilnik 0,75 kW Zakres: ±400mm W górę i w dół: lewo i prawo regulowane ręcznie Zakres: Góra i dół: ±50mm W lewo i w prawo poruszający: ±50mm Materiał zbiornika: Stal nierdzewna Tosłona kostki tworzywo: Duraluminium Foka: zastosuj panel antypoślizgowy z żelu krzemionkowego i panel ocynkowany Q235 Rura wewnętrzna wsparcie: Koło nylonowe Woda kontrola temperatury i poziomu: automatyczny system sterowania za pomocą elektrycznej i nierdzewnej kulki pływającej Wskaźnik próżni:0,03-0,06 MPa Rozpylający dysza: ABS |
|||
|
5 |

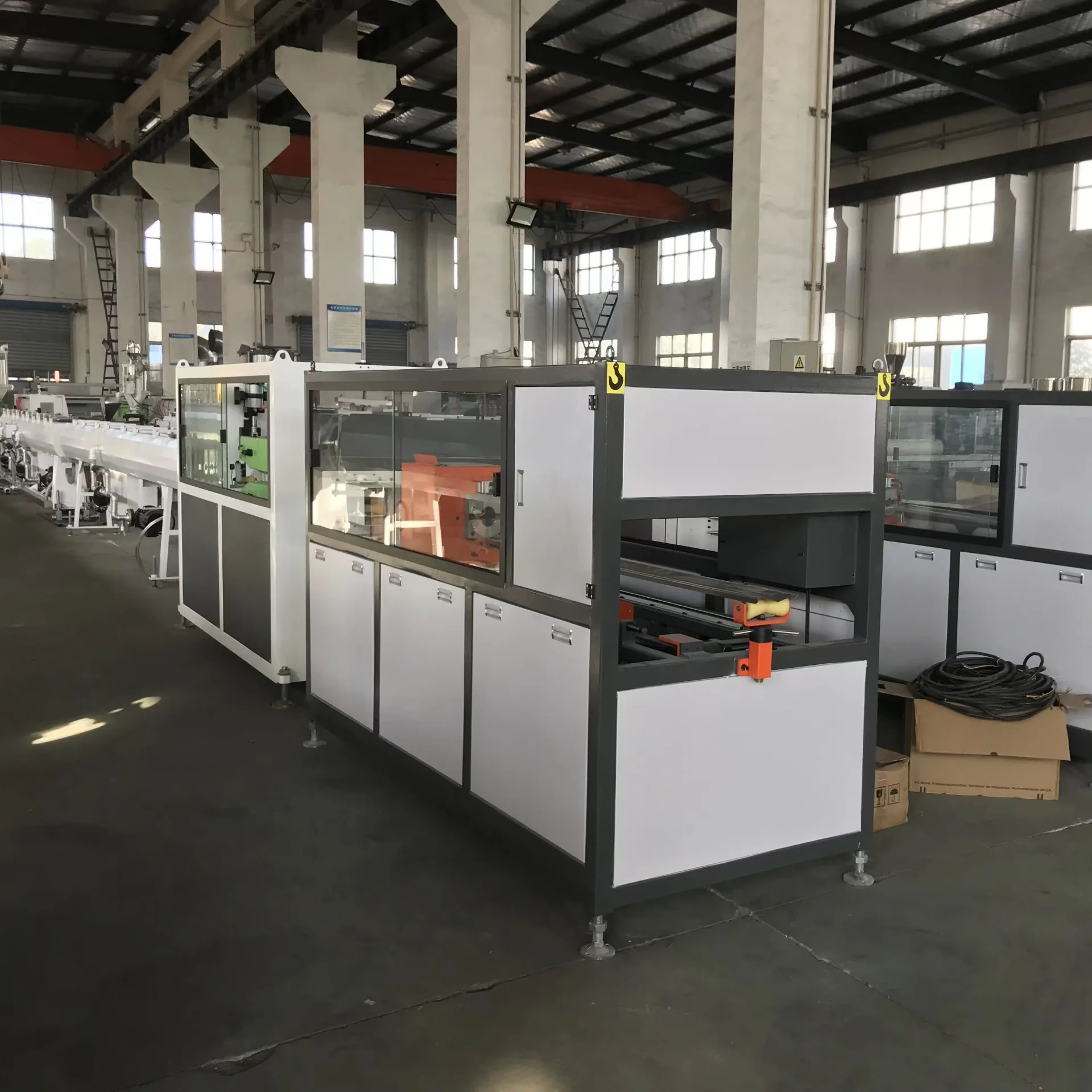

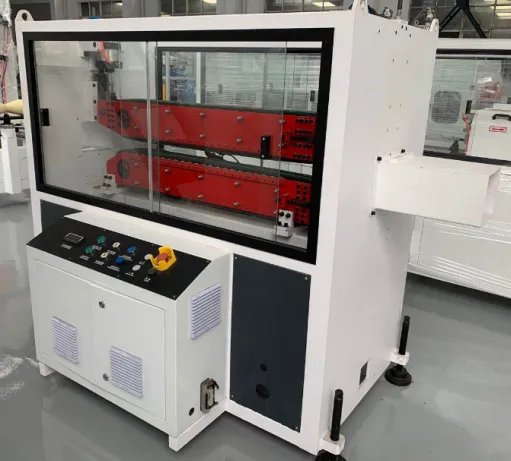

Wyciągać |
 |
Trzy pazury Haul-off Niezależny system sterowania |
|
Jednostka odciągowa (2 pazury). Długość pazura: 1300mm Prędkość odciągania: 1-10m/min Moc: 1,1 kW×2 Zacisk pneumatyczny: zastosowano blok gumowy przeciwcierny Część elektryczna: Falownik: Hitachi lub ABB Części elektryczne niskiego napięcia: LG lub Schneider Wykrywanie długości: enkoder |
|||
|
6 |

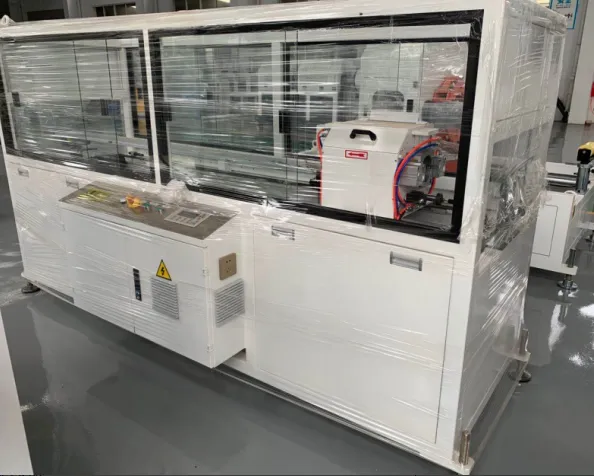

Czupełny |
|
Urządzenie do zbierania złomu; Niezależny system sterowania
|
|
Czupełny Integracja zamontowana w systemie monoblokowym (odciąg i odcięcie). Liczba długości: enkoder Piła tnąca: stop stali, specjalnie przeznaczony do cięcia rur U-PVC. Wyposażone w gumowy blok zaciskowy zapewniający precyzyjne cięcie. Moc silnika: 1,5 kW Wyposażony w zamkniętą komorę przeciwpyłową-kolektor Z urządzeniem do zbierania złomu Możliwość obsługi ręcznej |
|||
|
7 |

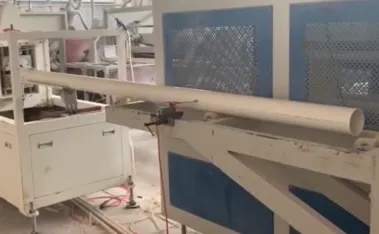

Układarka |
|
Rozładowanie: pneumatyczne |
|
Długość: 5000 mm Ze śrubami do regulacji zakresu wysokości: 0 ~ 180 mm |
|||
|
8. Przenośnik ślimakowy |
Dane techniczne |
 |
Wydajność:>300kg/h Moc silnika: 2,2 kW Silnik popychacza: 0,75 kW Średnica rury: φ102mm Materiały dotykowe wykonane są ze stali nierdzewnej |
|

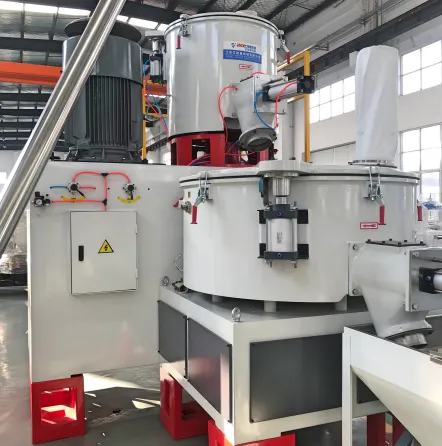

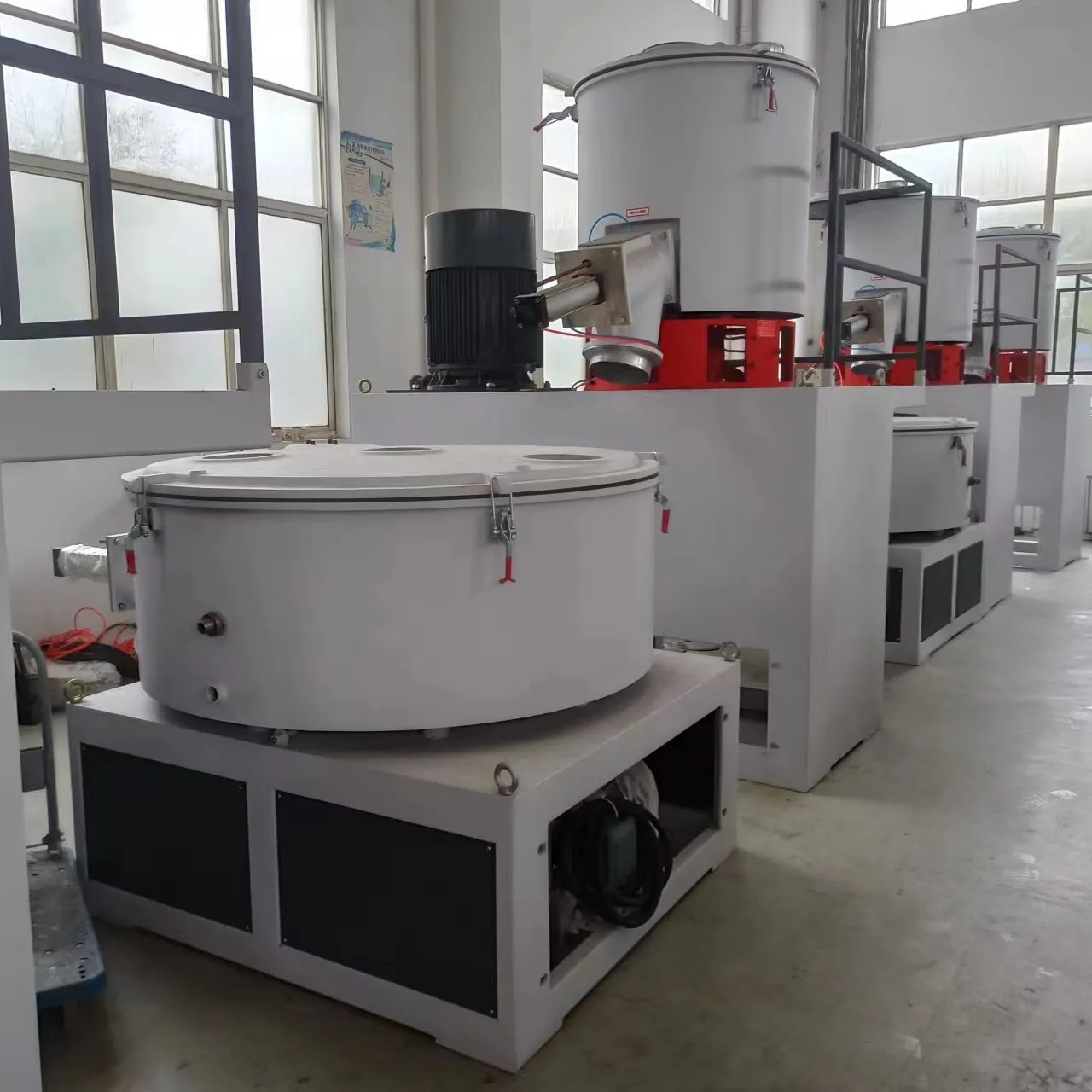

9.Jednostka mieszająca SRL-Z300/600 |
Dane techniczne |
||
|
Części mechaniczne |
|||
|
Mieszanie na gorąco |
Mieszanie na zimno |
||
|
Całkowita objętość (l) |
300 |
Całkowita objętość (l) |
600 |
|
Efektywna objętość (l) |
225 |
Efektywna objętość (l) |
380 |
|
partia (KG) |
105 |
partia (KG) |
105 |
|
Czas mieszania (min) |
8-10 |
Czas mieszania (min) |
8-10 |
|
wydajność (kg/h) |
450-550 |
wydajność (kg/h) |
450-550 |
|
Metoda ogrzewania |
Autofikcja |
Metoda chłodzenia |
Woda międzywarstwowa, pierścień chłodzący wodę |
|
Maksymalna prędkość obrotowa ostrza (obr./min) |
465/930 |
Maksymalna prędkość obrotowa ostrza (obr./min) |
100 |
|
Części elektryczne |
|||
|
Moc silnika mieszającego na gorąco (kW) |
55kw |
||
|
Regulator prędkości silnika mieszającego na gorąco |
WĄTEK |
||
|
Moc silnika mieszania na zimno (kW) |
7.5kw |
||
|
Wyłącznik powietrza |
LS |
||
|
Przerywacz |
LS |
||
|
Przekaźnik |
Schneider |
||
|
Przycisk |
DELIXI |
||
 |
|||
|

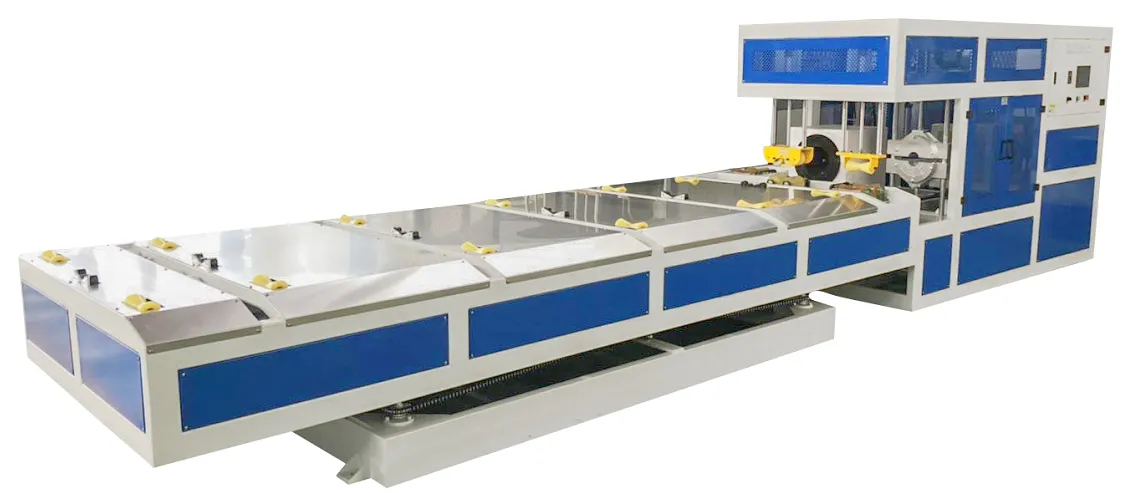

10.Maszyna do rozprężania rur w trybie on-line |
Parametry techniczne |
|
Zakres rozszerzania OD: |
Średnica zewnętrzna: Φ20-110mm |
|
Długość rozszerzona: |
Rura PCV 4-6 mm |
|
Rozpuszczalnik na bazie płomienia |
akceptujący port |
|
Tryb ogrzewania |
Pojedynczy piekarnik, Elektryczne ogrzewanie rurowe, Ogrzewanie obrotowe |
|
Strefa grzewcza |
1 szt. |
|
Tryb chłodzenia |
chłodzony powietrzem |
|
Wymiar |
7800×1100×2200 mm |
|
Całkowita moc maszyny powiększającej |
15kW |
|
Moc grzewcza wewnątrz i na zewnątrz pieca |
8kW |
|
Maksymalne ciśnienie gazu w urządzeniu płuczącym |
0,4 MPa |
|
Ciśnienie wody zasilającej |
0,2-0,3 MPa |
|
Typ U: 20, 25, 32, 40, 50, 63, 75, 90, 110 mm Typ R: 50, 63, 75, 90, 110 mm |
|
 |
|
