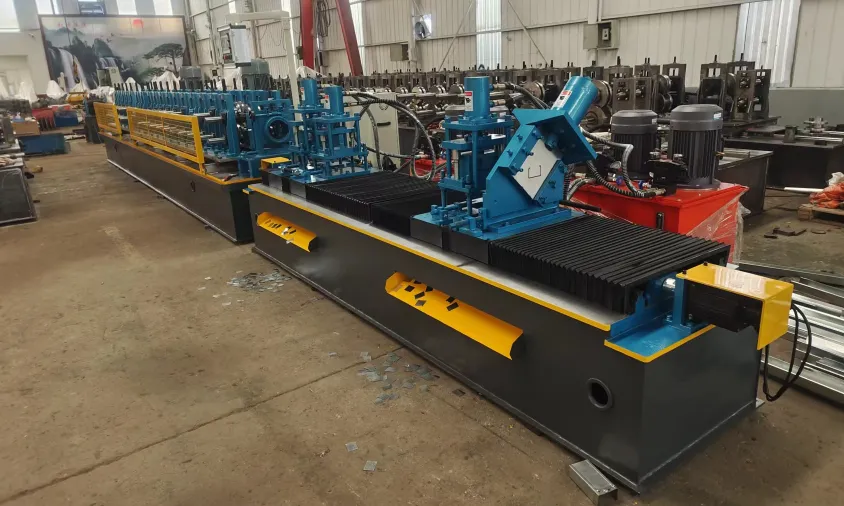

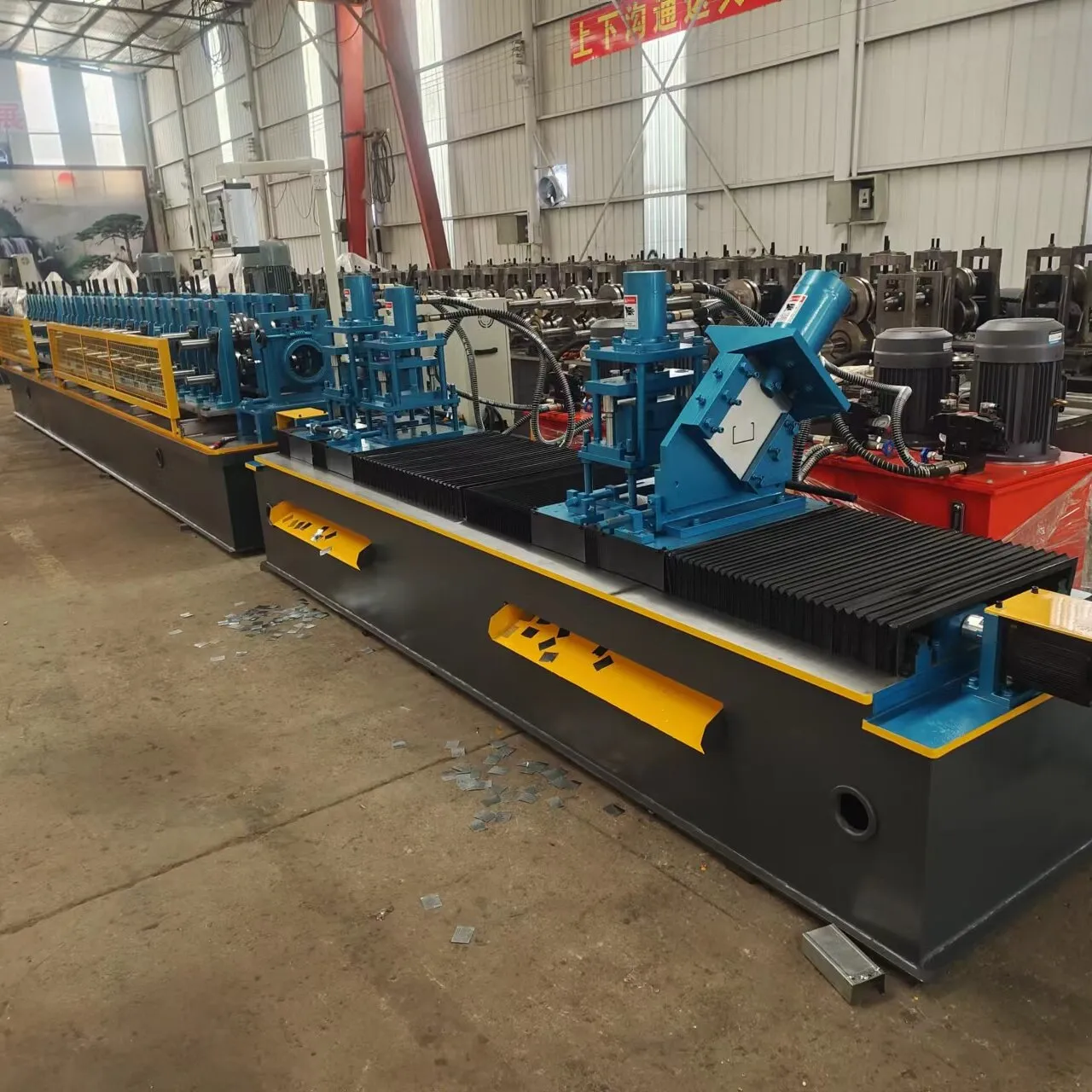

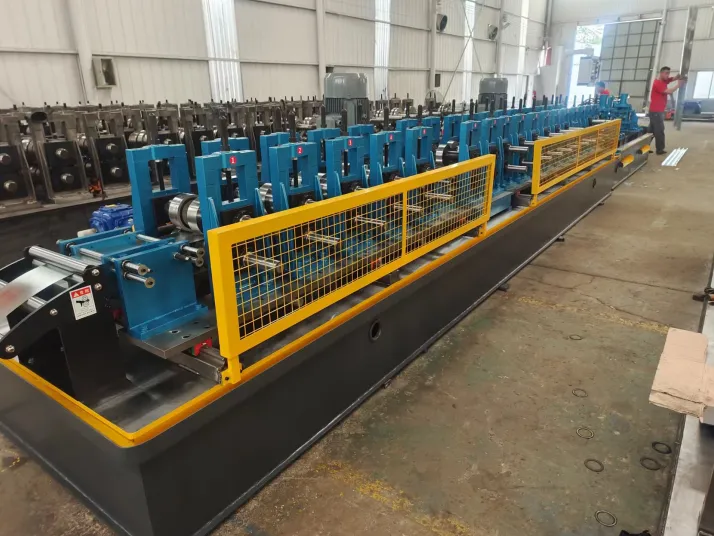

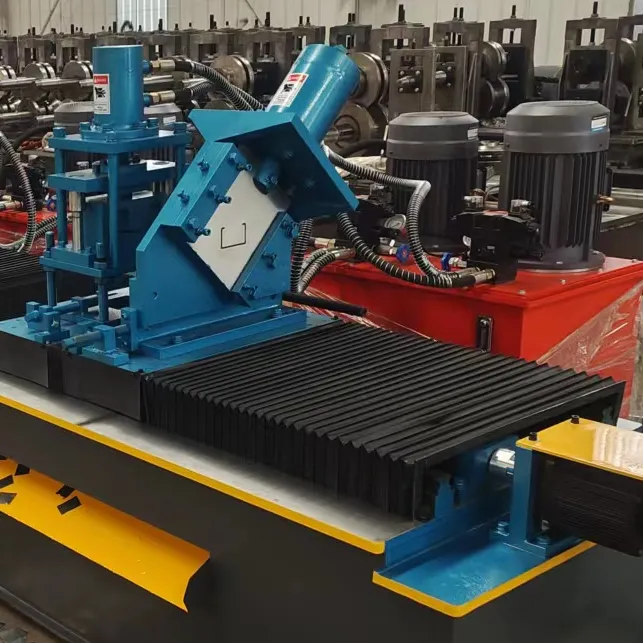

Automatic Stud And Track Roll Forming Machine

Автоматическая машина для профилирования шипов и рельсов

Автоматические машины для профилирования стоек и направляющих предназначены для создания металлических стоек и направляющих, используемых в каркасах стен, потолках и других структурных применениях. Традиционно изменение размера компонентов требовало ручной регулировки, что могло занимать много времени и быть подверженным ошибкам. Однако с появлением технологии автоматического изменения размера операторы теперь могут регулировать настройки машины с помощью ПЛК, что позволяет быстро переходить между различными размерами и профилями.

Одна машина может производить изделия разных размеров, автоматически регулировать размеры, проста в эксплуатации, имеет высокую эффективность производства и длительный срок службы.

СВЯЖИТЕСЬ СЕЙЧАС скачать в pdf

Описание продукта

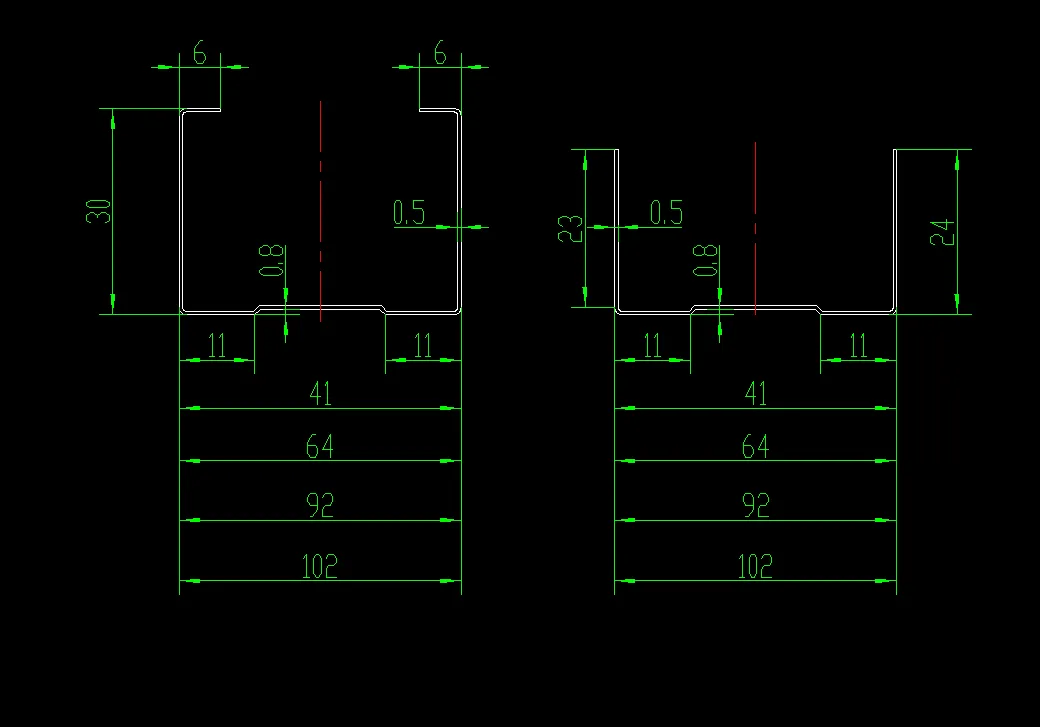

Рисунки

Процессы и компоненты

Ручной разматыватель	х 1 комплект
Направляющая машина	х 1 комплект
Основная профилегибочная машина	х4 комплекта
Система резки с сервоприводом	х4 комплекта
Гидравлическая станция	х 1 комплект
Система управления ПЛК	х 1 комплект
Выходной стол (3M*2)	х 1 комплект

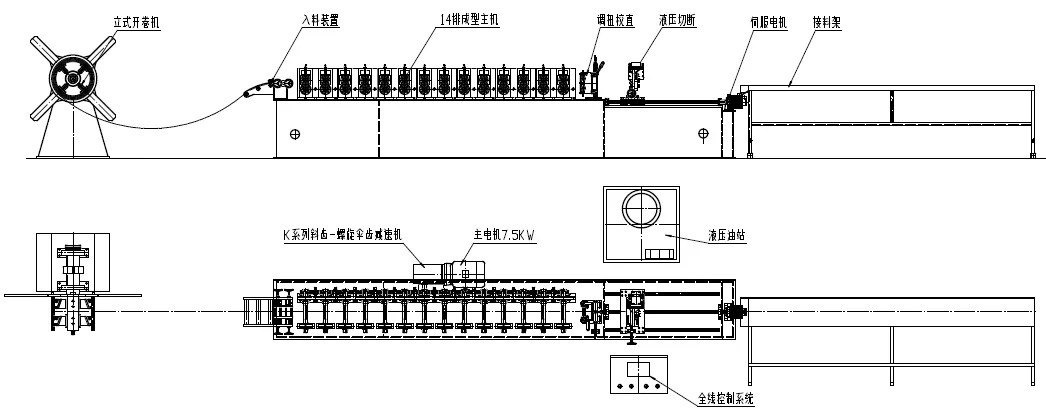

Рабочий процесс

Технические параметры

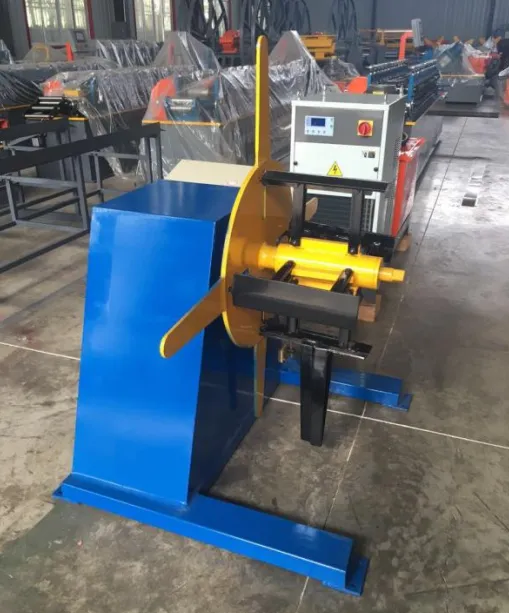

	Разматыватель 1) Грузоподъемность: 3 тонны 2). Ручной разматыватель
Материальное руководство Регулируемая ширина входного сигнала

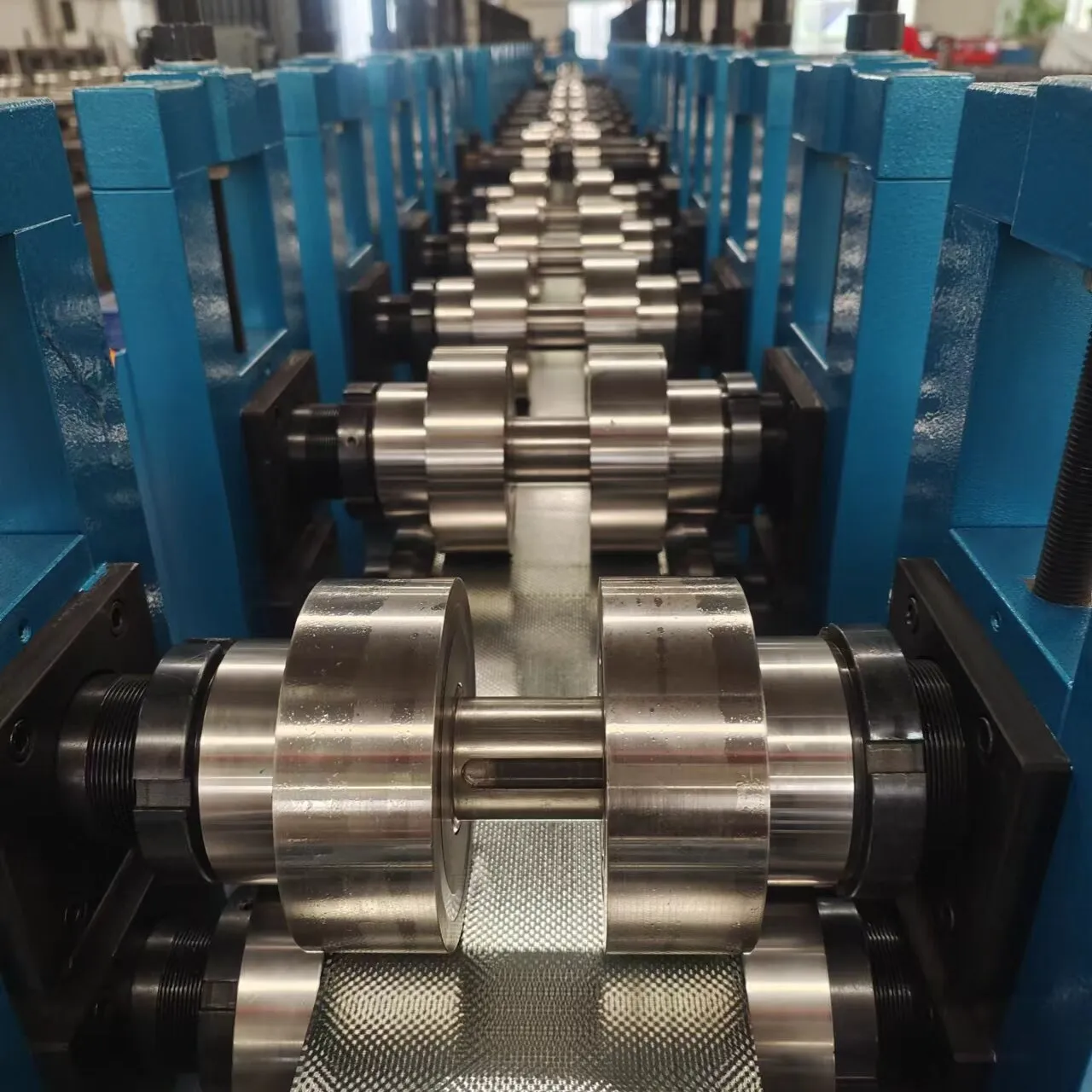

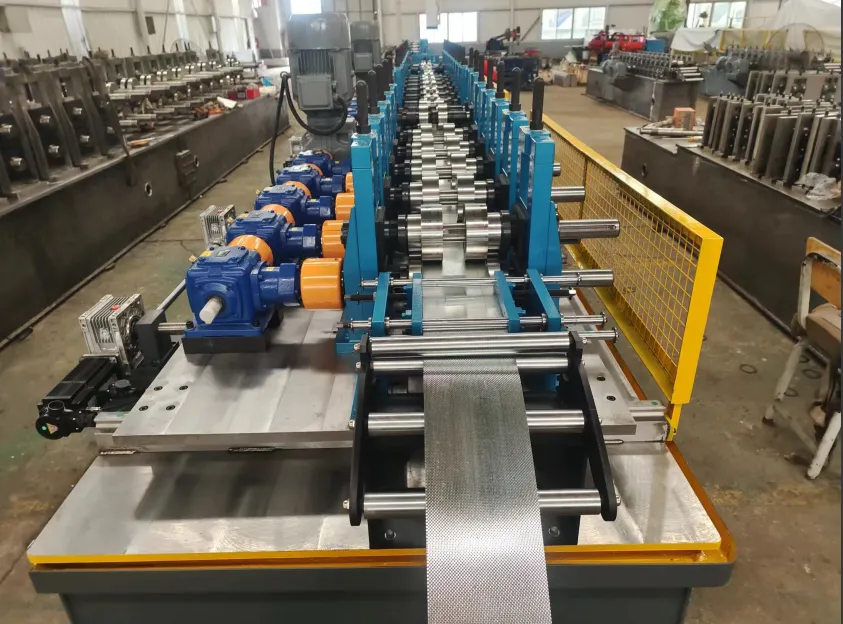

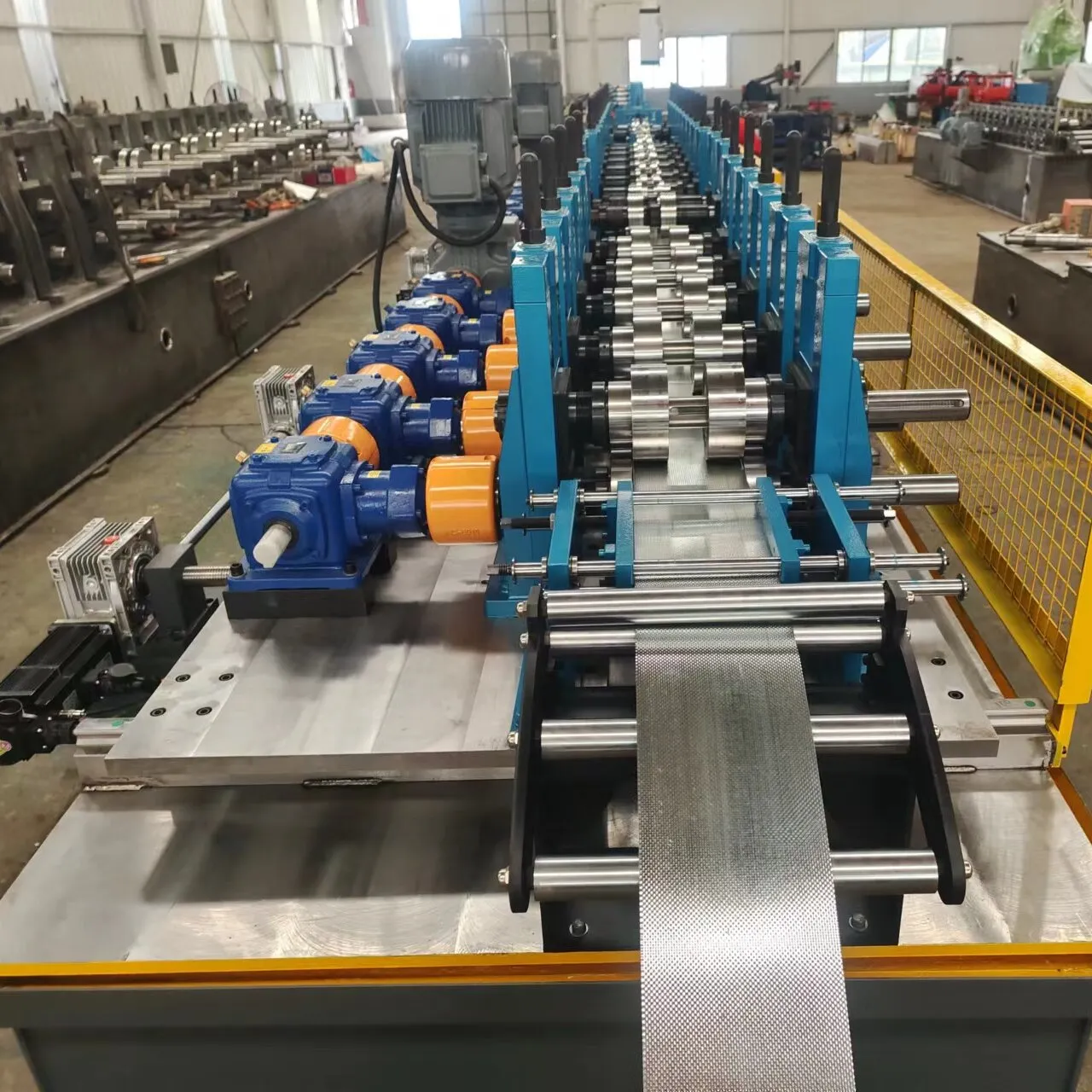

	Профилегибочная машина Соответствующий материал: оцинкованный или PPGI Диапазон толщины материала: 0,5-1,2 мм Скорость формовки: 15-50м/мин Основная мощность:15 кВт Гидравлическая станция:7.5кВт+5.5кВт+5.5кВт Мощность сервопривода: 2,3 кВт Количество роликов:15 Материал и диаметр вала: ￠50 мм материал 45CR 7.Способ вождения:Коробка передач Система управления: ПЛК Напряжение: 380 В/ 3 фазы/ 60 Гц 10.Материал формовочных роликов: Cr12,HRC58-62 11. Материал лезвия резака: литейная сталь Cr12 с закалкой, твердость по Роквеллу 58-62 ℃ 12. Резка с сервоприводом

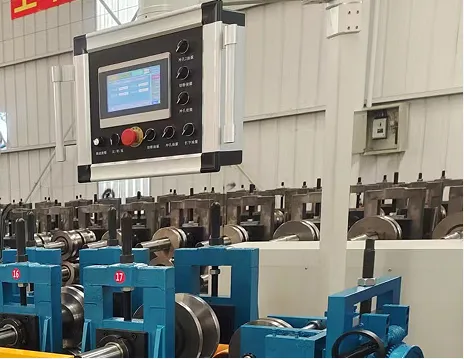

Система управления Он использует PLC для управления. Длина целевого элемента регулируется, и ее цифра может быть скорректирована. Вычислительный режим имеет два режима: автоматический и ручной. Система проста в эксплуатации и использовании.
	Гидравлическая станция Мощность двигателя гидравлической станции: мощность составляет 7,5 кВт, гидравлическая станция приводит в действие режущую систему.
Система резки сервопривода 1.Допуск длины: +/- 1,5 мм 2.Материал лезвия: CR12 с термообработкой 3. Измерение длины: автоматическое измерение длины 4.Управление: путем настройки на системе ПЛК
	Бренд: PLC: Синьцзе Низковольтные компоненты: Delixi Инвертор: Huichuan Реле: Синда Импульсный блок питания: Дельта
