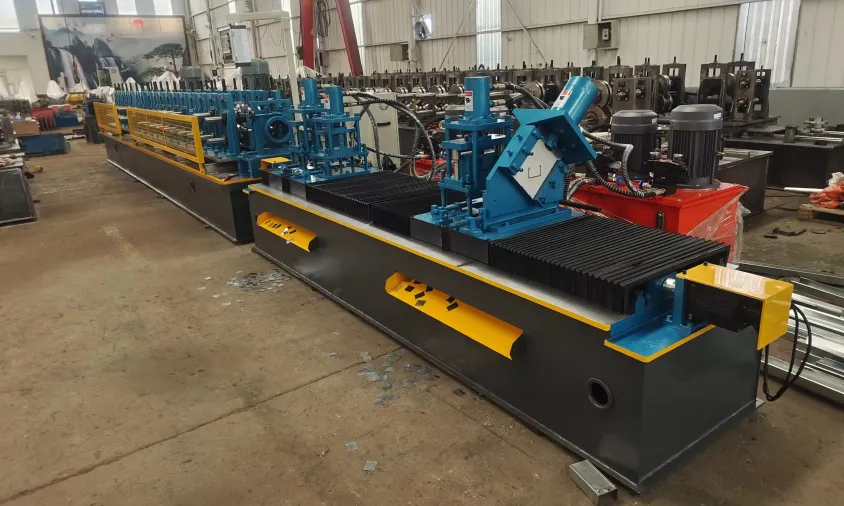

Awtomatiki çapyk we yz ýasaýjy maşynlar, diwar çarçuwasynda, potoloklarda we beýleki gurluş goşundylarynda ulanylýan demir taýajyklary we ýollary döretmek üçin niýetlenendir. Däp bolşy ýaly, komponentleriň ululygyny üýtgetmek köp wagt talap edip we ýalňyşlyklara sezewar bolup bilýän el bilen düzedişleri talap edýär. Şeýle-de bolsa, üýtgeýän ululykdaky awtomatiki tehnologiýanyň peýda bolmagy bilen, operatorlar indi dürli ölçegler we profilleriň arasynda çalt geçmäge mümkinçilik berýän PLC bilen enjam sazlamalaryny sazlap bilerler.
Bir maşyn birnäçe ululyk ýasap biler, ululyklary awtomatiki düzedip biler, işlemek aňsat, ýokary önümçilik netijeliligi we has uzak ömri
Suratlar
Amallar we komponentler
| El bilen bezeg |
x 1 toplum |
| Gollanma maşyn |
x 1 toplum |
| Esasy rulon emele getiriji maşyn |
x4 toplum |
| Servo yzarlaýyş ulgamy |
x4 toplum |
| Gidrawlik stansiýasy |
x 1 toplum |
| PLC dolandyryş ulgamy |
x 1 toplum |
| Tamamlanan tablisa (3M * 2) |
x 1 toplum |

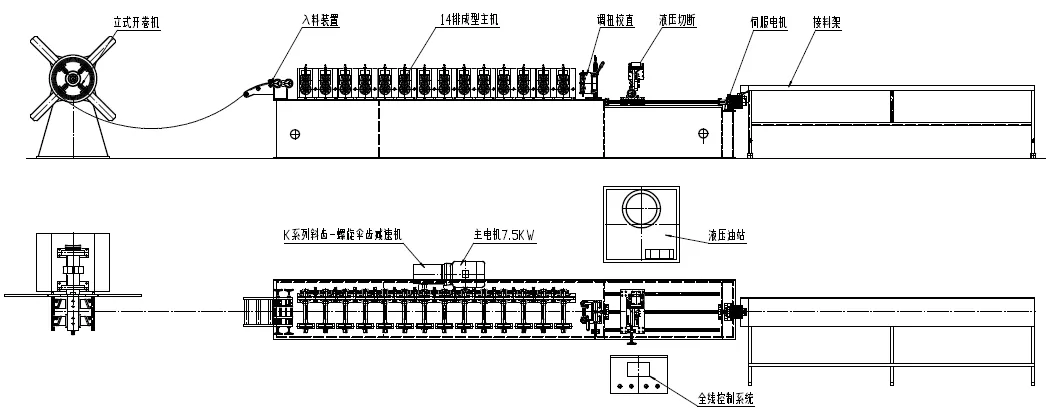

Iş prosesi
 |

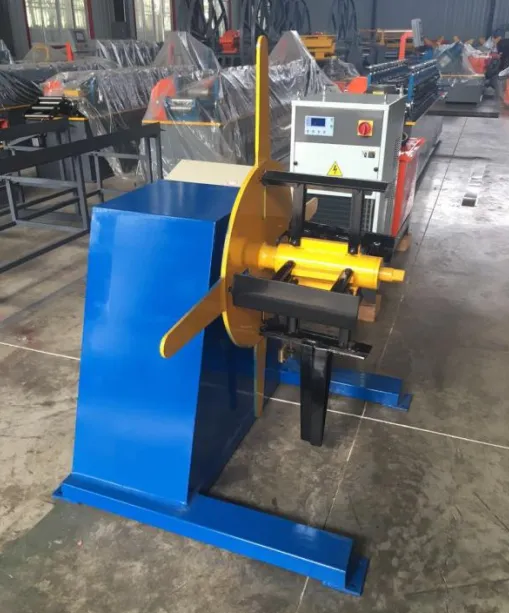

Bezeg
1) Göwrümi: 3 tonna
2). El bilen bezeg
|
|
Material gollanma
Giriş giňligi sazlanýar
|
 |
 |

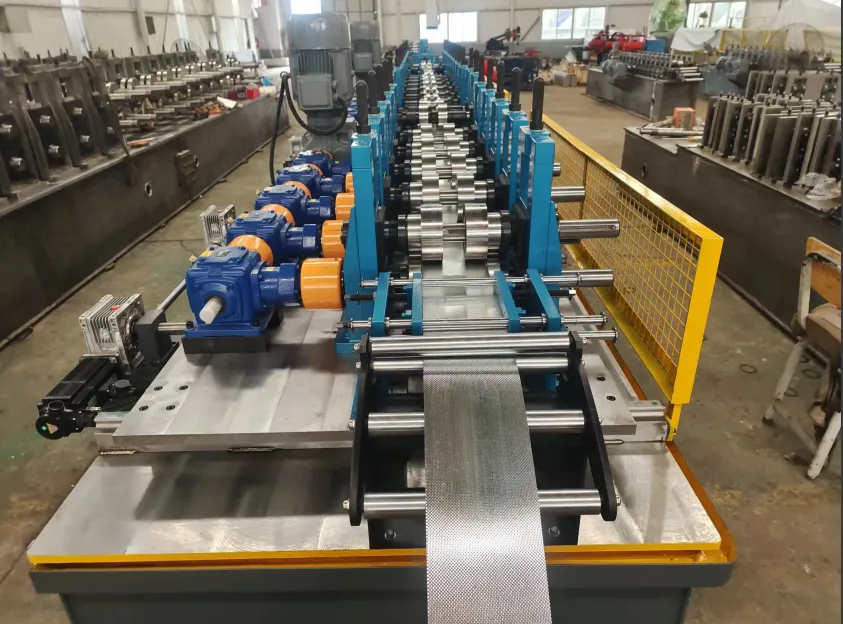

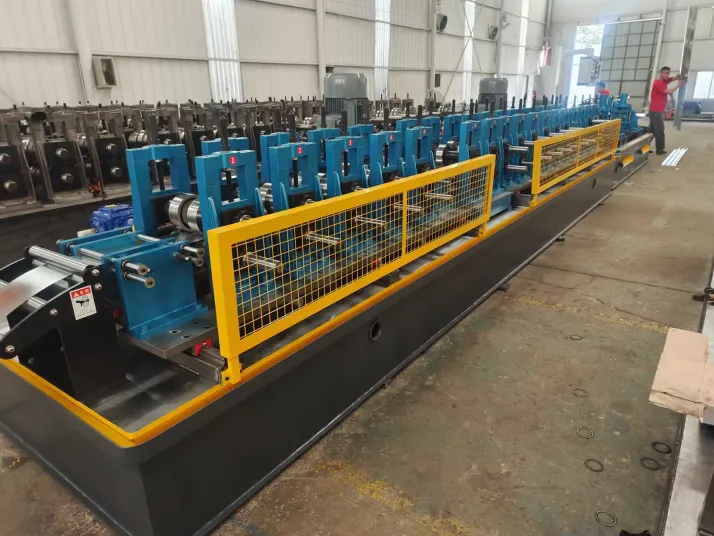

Rulon emele getiriji maşyn
Gabat gelýän material: Galvanizli ýa-da PPGI
Material galyňlyk aralygy: 0,5-1.2mm
Formanyň tizligi: 15-50m / min
Esasy güýji: 15kw
Gidrawlik stansiýasy: 7.5kw + 5.5kw + 5.5kw
Servo güýji: 2.3kw
Rolikleriň mukdary: 15
Miliň materialy we diametri: ￠ 50 mm
material 45CR
7.Sürmegiň usuly: Dişli guty
Dolandyryş ulgamy: PLC
Naprýa .eniýe: 380V / 3 faza / 60 Hz
10. Rolikleri emele getirmegiň materialy: Cr12, HRC58-62
11. Kesiji pyçagyň materialy: söndürilen bejergisi bolan Cr12 galyndy polat ， HRC 58-62 ℃
12.Servo yzarlamak
|
|

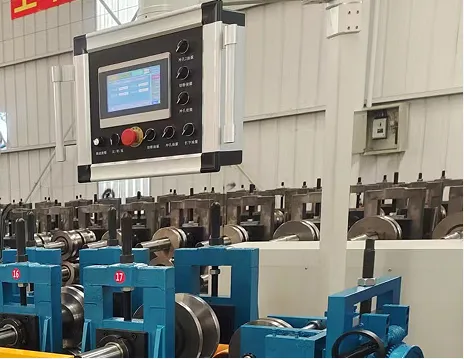

Dolandyryş ulgamy
Dolandyrmak üçin PLC kabul edýär. Maksat bölekiniň uzynlygy sazlanyp bilner we onuň sanlary sazlanyp bilner. Hasaplanan re modeimiň iki reesimi bar: awtomatiki we el bilen. Ulgam işlemek we ulanmak aňsat.
|
 |
 |

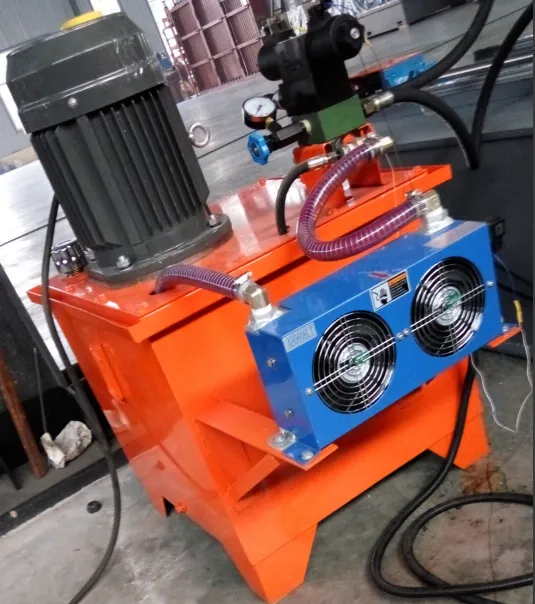

Gidrawlik stansiýasy
Gidrotehniki hereketlendirijiniň güýji: kuwwaty 7,5 KW, gidrawlik stansiýasy bolsa kesiş ulgamyny herekete getirýär.
|
|

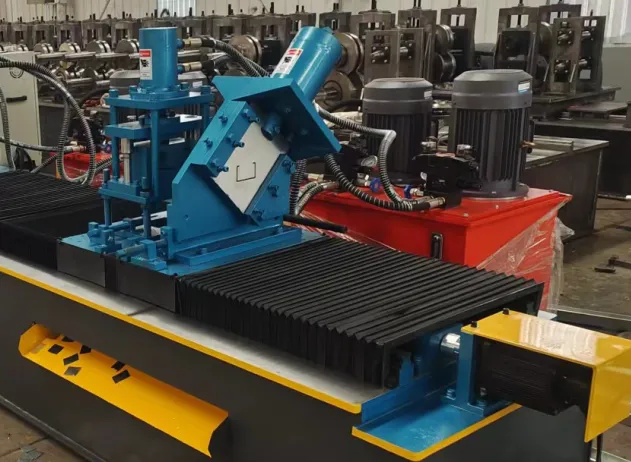

Servo yzarlaýyş ulgamy
1. Uzynlygyň çydamlylygy: +/- 1,5mm
2. Pyçagyň materialy: ýylylygy bejermek bilen CR12
3. Uzynlygy ölçemek: Awtomatiki uzynlygy ölçemek
4.Kontrol: PLC ulgamyny düzmek arkaly
|
 |
| |
Marka:
PLC: Xinjie
Pes woltly komponentler: Delixi
Inwertor: Huichuan
Estafeta: Xinda
Elektrik üpjünçiligini çalyşmak: Delta
|
