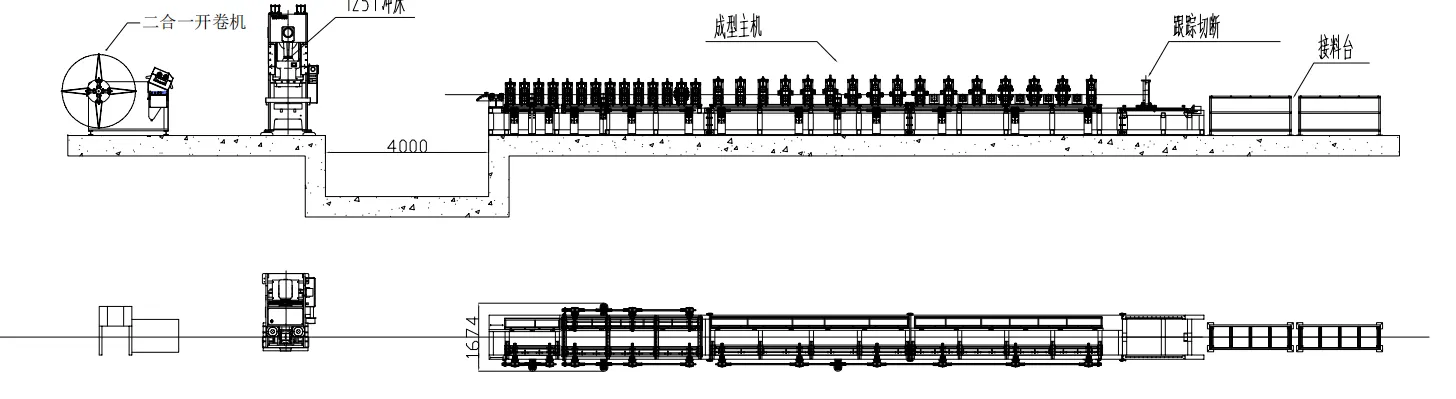

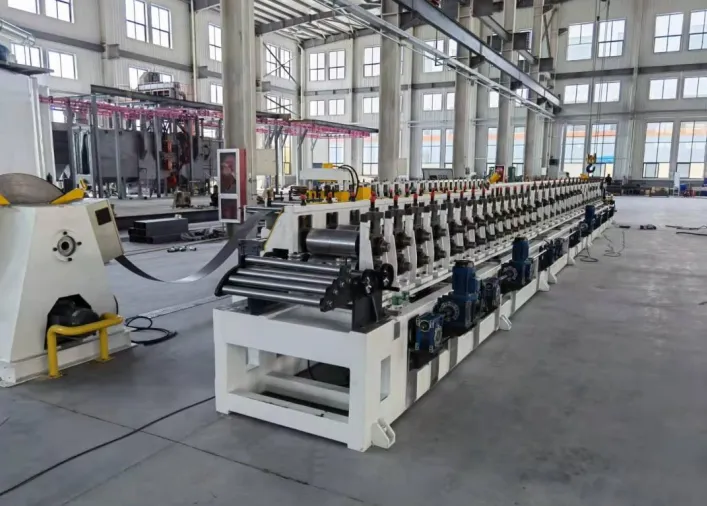

Профилегибочная машина для стеллажей для хранения

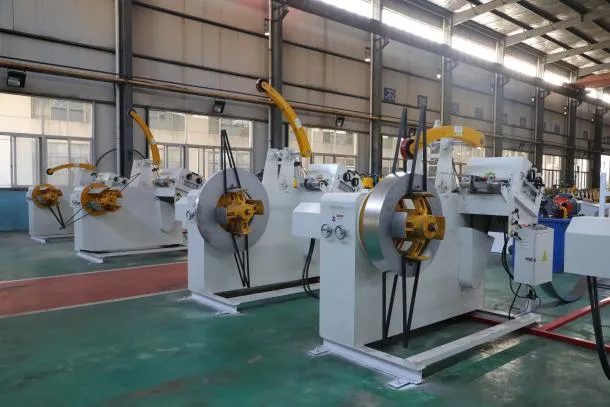

Разматыватель с выравнивателем

1. Разматыватель: активная подача, гидравлическое натяжение
2. Грузоподъемность: 3т
3. Внутренний диаметр опорной катушки разматывателя: φ 508 мм
4. Диапазон поддержки: φ 470-530 мм
5. Ширина рулона стали: ≤ 300 мм
6. Наружный диаметр рулона стали: 1300 мм
7. Мощность гидравлической системы разматывателя: 1,5 кВт
8. Мощность двигателя: 3 кВт
9. Структура механизма выравнивания: двухроликовый зажим, семироликовый выравниватель
10. Диаметр вала выравнивающего ролика: приблизительно φ 52,5 мм
11. Материал правильного ролика: высококачественный 40Cr
12. Метод термообработки вала правки: поверхностная высокочастотная закалка

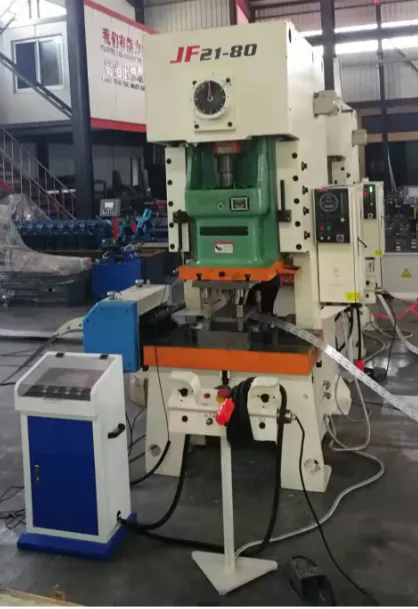

Система сервопривода подачи с пробивной машиной

1. Сервоподача: приводится в действие серводвигателем, подача в пробивной станок
2. Модель сервопривода: NCF-300
3. Ширина рулона стали: максимум 500 мм
4. Мощность питания: 5,5 кВт (Yaskawa)
5. Мощность пуансона: JH21-80
6. Ход ползуна: 160
7. Количество срабатываний: 35-50 раз/мин.
8. Мощность двигателя: 15 кВт (Siemens)
9. Материал штампа: Cr12mov, закалочная твердость HRC58-62
10. Количество форм: 5 комплектов

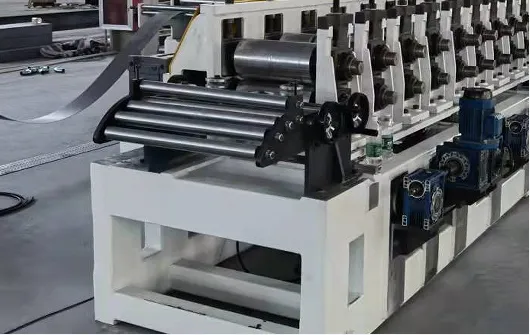

Система кормления

Он устанавливается в начале хоста, чтобы помочь оператору правильно отрегулировать направление входной платы. Вы можете отрегулировать левую и правую сторону ручными колесами, а количество кормов отображается.

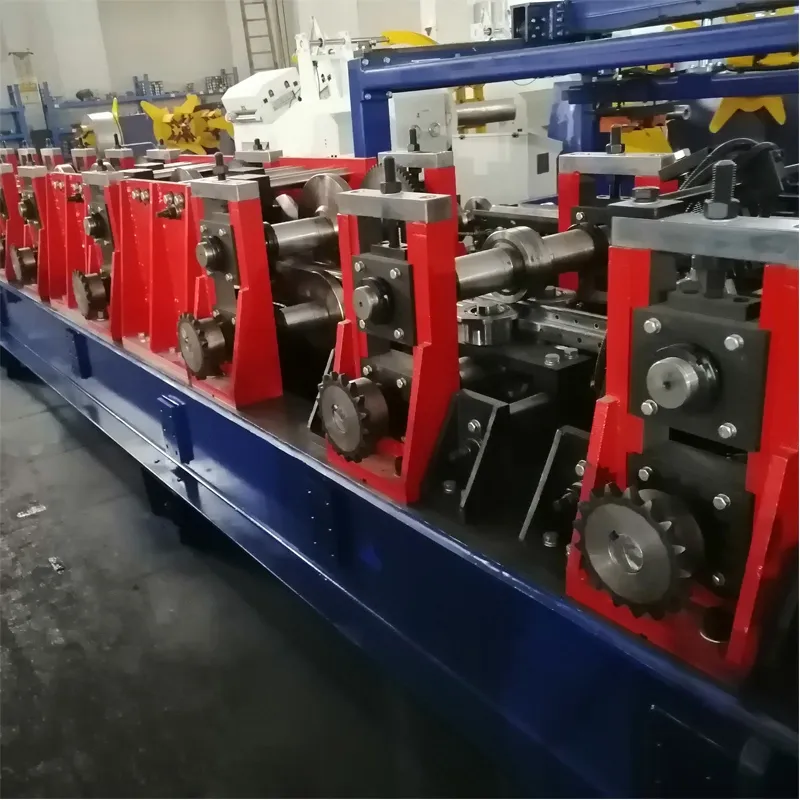

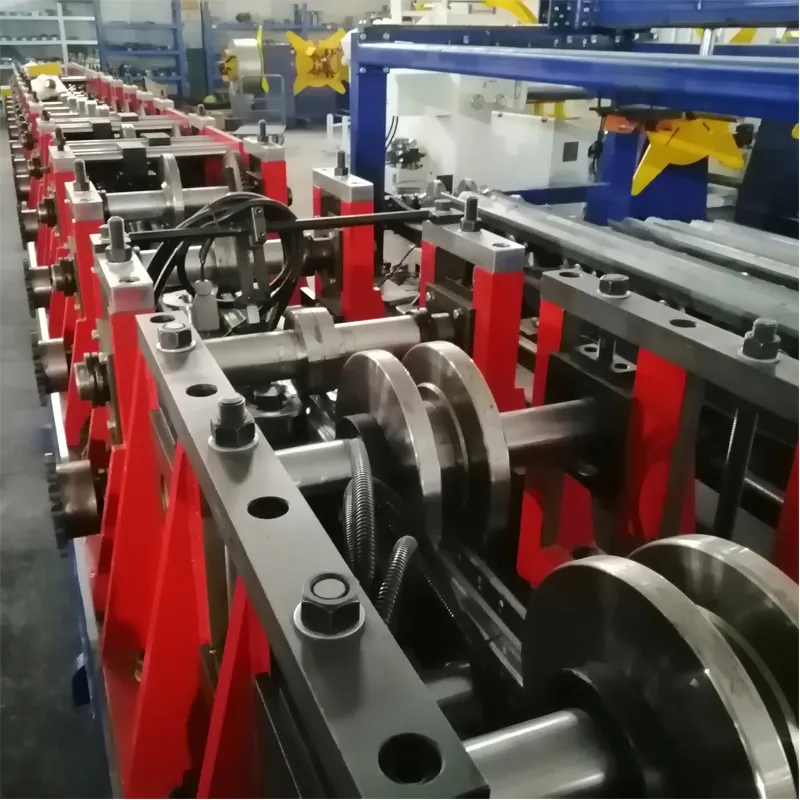

1. Основная профилегибочная машина
2. Структура тела: мемориальная арка
3. Формовочный двигатель: 18,5 кВт
4. Метод привода: Цепной
5. Количество проходов формовки: 18 проходов
6. Материал ролика: Cr12mov, закалочная твердость 58-62 °
7. Материал вала: 40Cr, закаленный и отпущенный (220-260)
8. Диаметр главного вала: Φ 80 мм
9. Подшипник: Харбинский подшипник
10. Скорость формовки: 0-15 м/мин (без учета пробивки и резки)
11. Скорость производственной линии: примерно 0-8 м/мин (в зависимости от конструкции)
12.

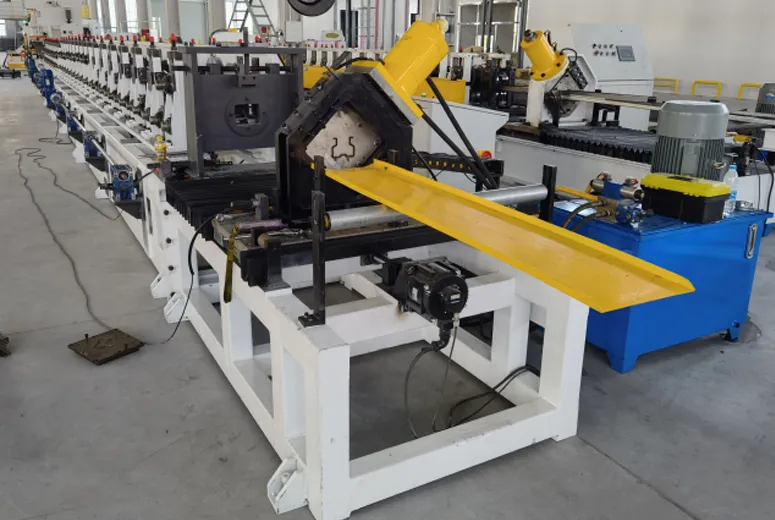

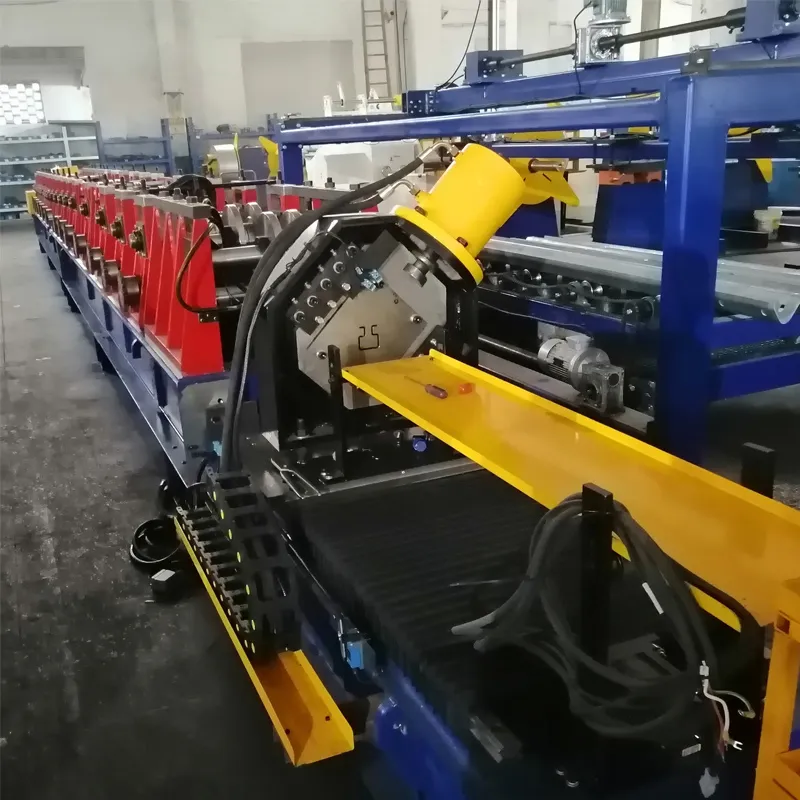

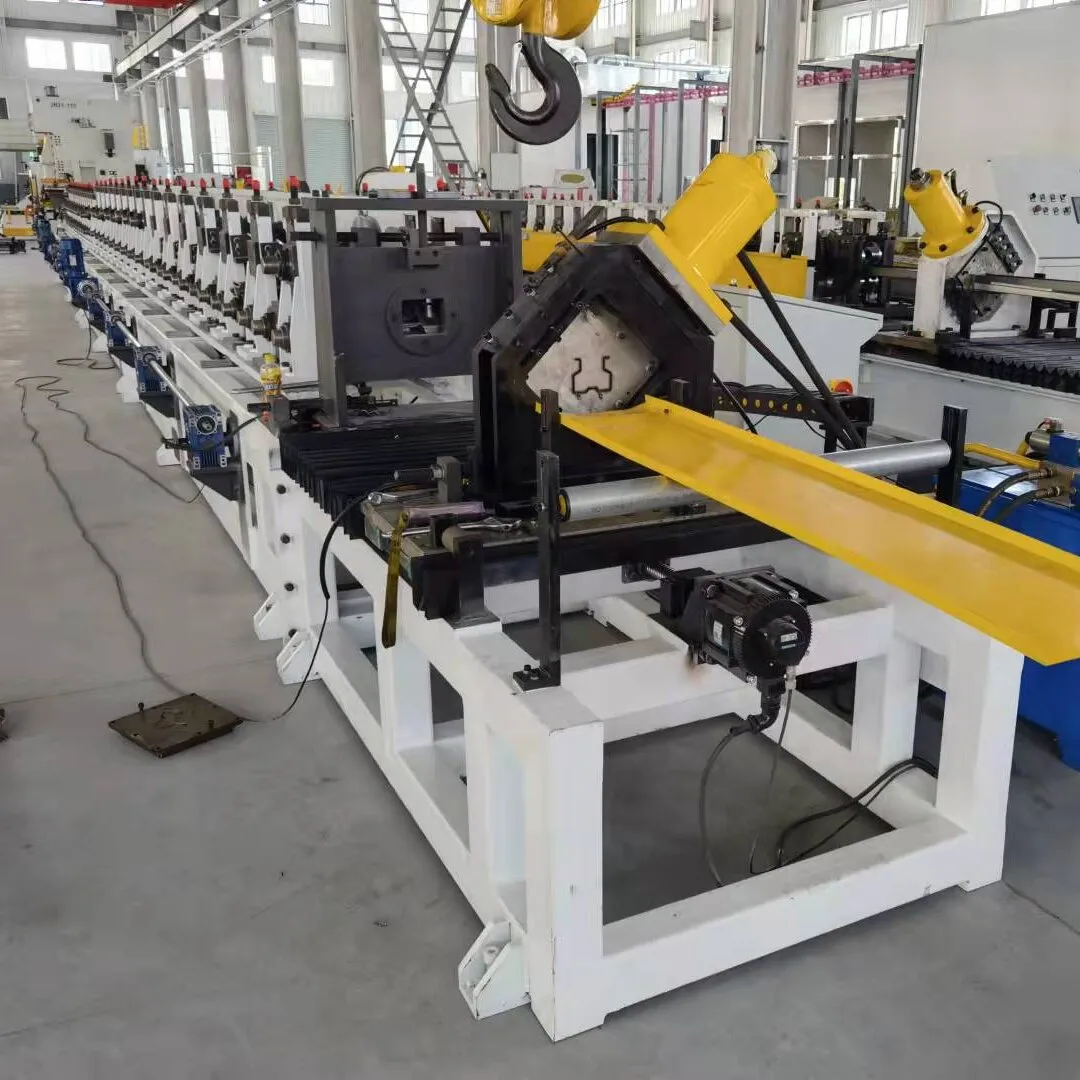

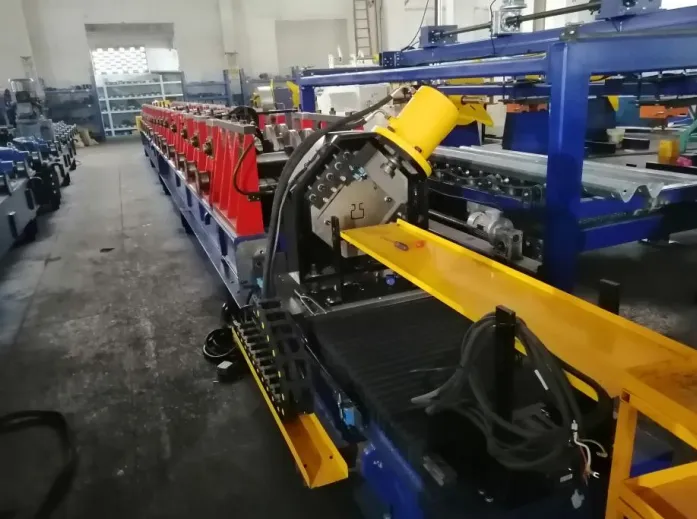

1. Гидравлическая резка с сервоприводом
2. Режим работы: сервотрекинг, гидравлическая резка
3. Количество пробивных и режущих форм: 5 пар, с заменой лезвий разных спецификаций
4. Материал формы: Cr12mov
5. Гидравлическая мощность: 11 кВт (Южный Китай)
6. Мощность серводвигателя: 5,5 кВт

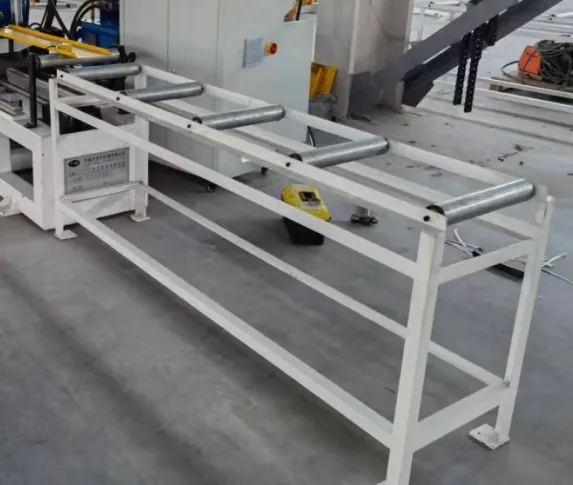

Приемный стол

2000 мм*2 Простой и бесполезный (сварка уголковой стали, заварной барабан)

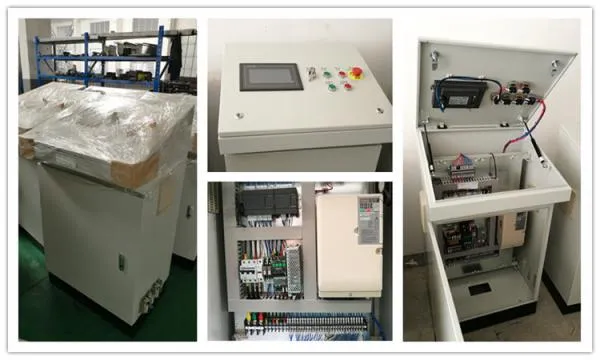

Система управления ПЛК

1.Инвертор: Anchuan (Япония)

2.ПЛК: Siemens

3. Панель управления компьютером: MCGS

4.Кодер: Omron/Optical Ocean

5. Напряжение: 380 В, 50 Гц, 3 фазы (может быть в соответствии с требованиями заказчика)
