“Angle Light Keel Roll” emele getiriji maşyn, köp ölçegli burç çyralaryny öndürmek ukyby bilen tapawutlanýar we önümçilik liniýaňyza ajaýyp köp taraply goşant goşýar. Adaty ululyklar ýa-da adaty ölçegler gerek bolsa-da, bu enjam, aýratyn zerurlyklaryňyzy kanagatlandyrmak üçin aňsatlyk bilen sazlanyp, amallaryňyzda has çeýeligi üpjün edip biler.
Ösen tehnologiýa bilen enjamlaşdyrylan enjam täsirli tizlikde işleýär, önümçilik wagtyny ep-esli azaldýar we netijeliligi ýokarlandyrýar. Diýmek, bazarda bäsdeşlik ukybyny berip, has gysga möhletlerde has uly sargytlary ýerine ýetirip bilersiňiz. “Angle Light Keel Roll Forming Machine” -niň takyk in engineeringenerligi, her bir önümiň gurluşyk taslamalaryňyzyň umumy bitewiligini ýokarlandyrýan yzygiderli ölçegler we bezegler bilen ýokary hilli standartlara laýyk gelmegini üpjün edýär.

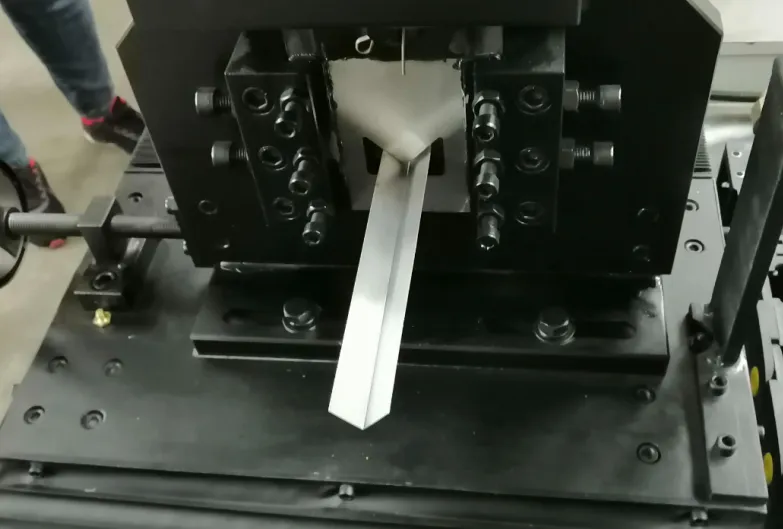

Suratlar
Amallar we komponentler
| El bilen bezeg | x 1 toplum |
| Gollanma maşyn | x 1 toplum |

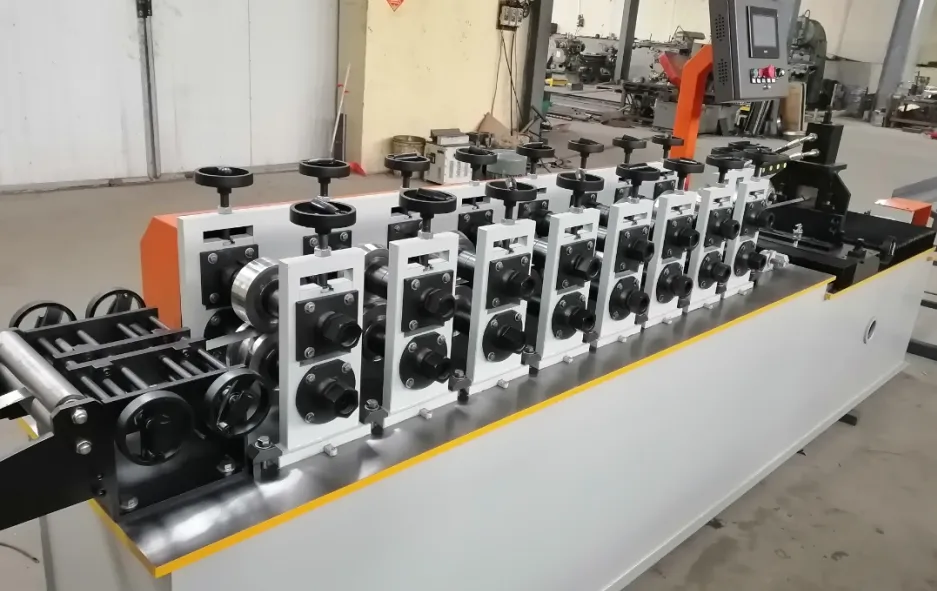

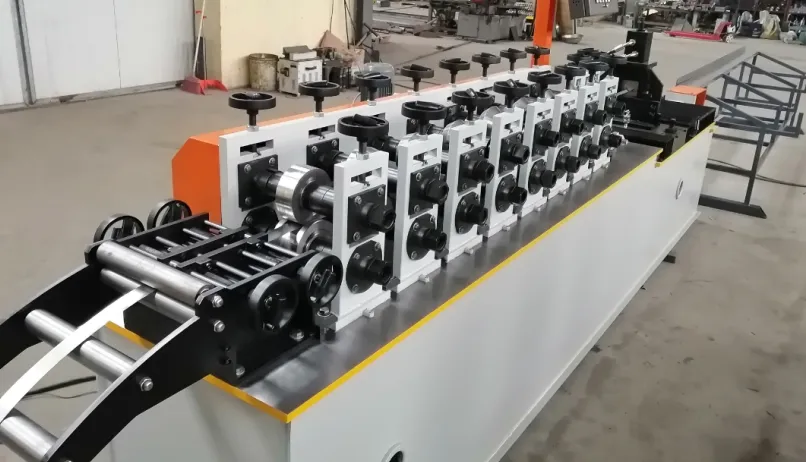

| Esasy rulon emele getiriji maşyn | x 1 toplum |
| Servo yzarlaýyş ulgamy | x 1 toplum |
| Gidrawlik stansiýasy | x 1 toplum |
| PLC dolandyryş ulgamy | x 1 toplum |
| Tamamlanan tablisa (3M * 2) | x 1 toplum |

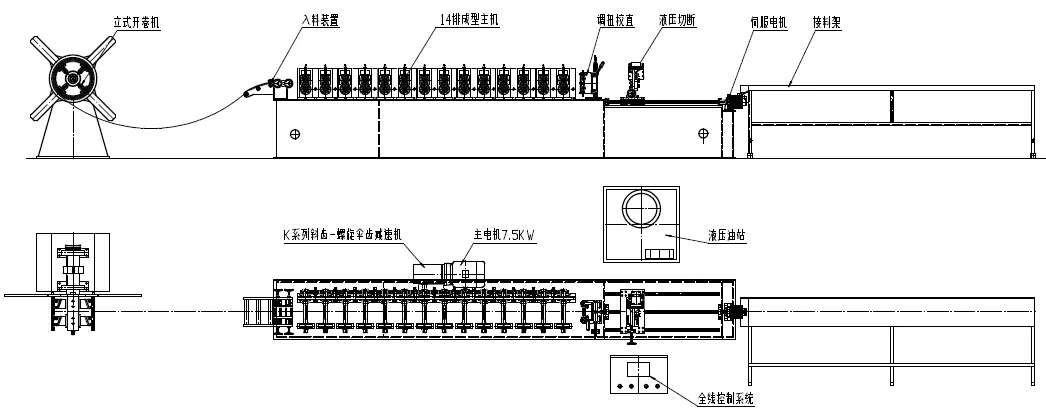

Iş prosesi
Tehniki parametrler
|

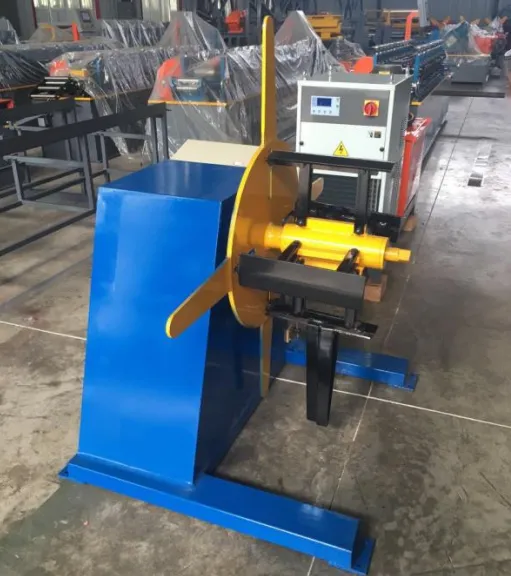

Bezeg 1) Göwrümi: 3 tonna 2). El bilen bezeg |
 |
 |

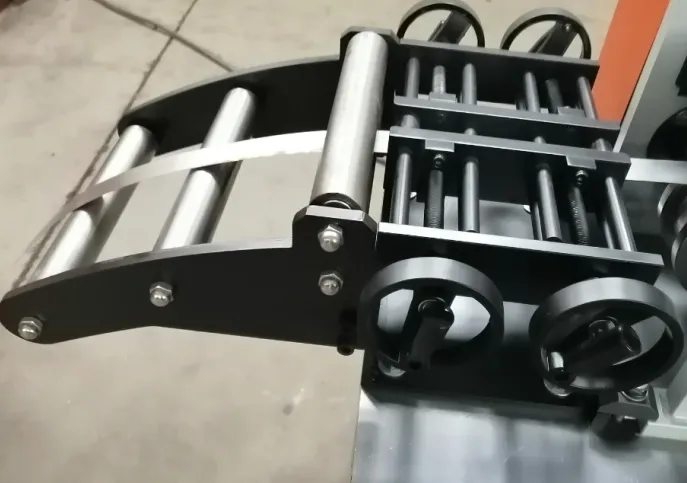

Material gollanma Giriş giňligi sazlanýar |
|

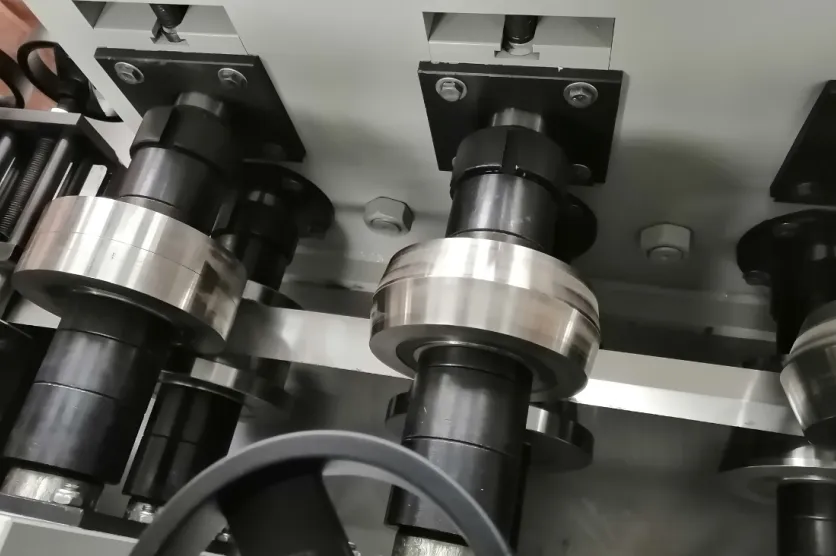

Rulon emele getiriji maşyn Gabat gelýän material: Galvanizli ýa-da PPGI Materialyň galyňlygy diapazony: 0.55-0,75mm Formanyň tizligi: 0-40m / min 4. Esasy güýji: 0KW ， Gidrawlik stansiýasy: 3kw 5. Rolikleriň mukdary ： 8 6. Şahta materialy we diametri: ￠ 40mm, material 45CR 7.Sürmegiň usuly: Dişli 8. Dolandyryş ulgamy: PLC 9. Naprýa .eniýe: 220V / 3 faza / 60 Hz 10. Rolikleri emele getirmegiň materialy: Cr12, HRC58-62 11. Kesiji pyçagyň materialy: söndürilen bejergisi bolan Cr12 galyndy polat ， HRC 58-62 ℃ 12.Servo yzarlamak
|
 |
 |

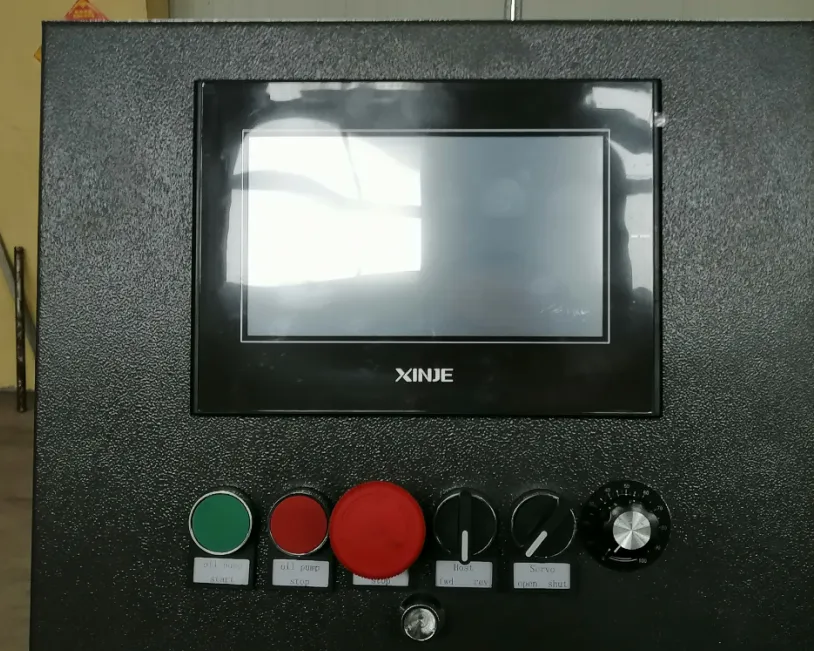

Dolandyryş ulgamy Dolandyrmak üçin PLC kabul edýär. Maksat bölekiniň uzynlygy sazlanyp bilner we onuň sanlary sazlanyp bilner. Hasaplanan re modeimiň iki reesimi bar: awtomatiki we el bilen. Ulgam işlemek we ulanmak aňsat. |
|

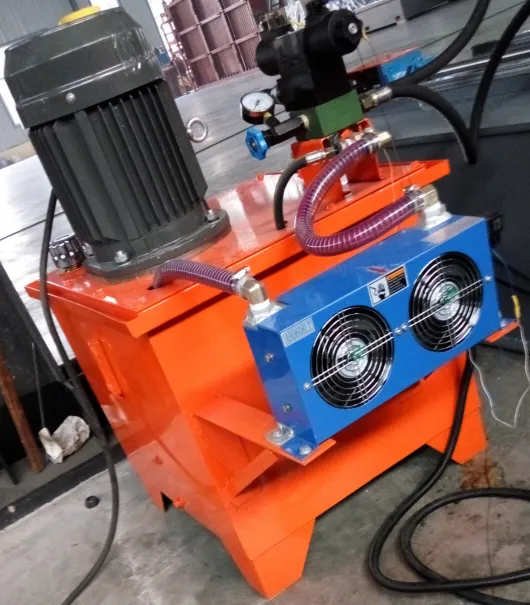

Gidrawlik stansiýasy Gidrotehniki hereketlendirijiniň güýji: kuwwaty 5,5 KW, gidrawlik stansiýasy bolsa kesiş ulgamyny herekete getirýär. |
 |
 |

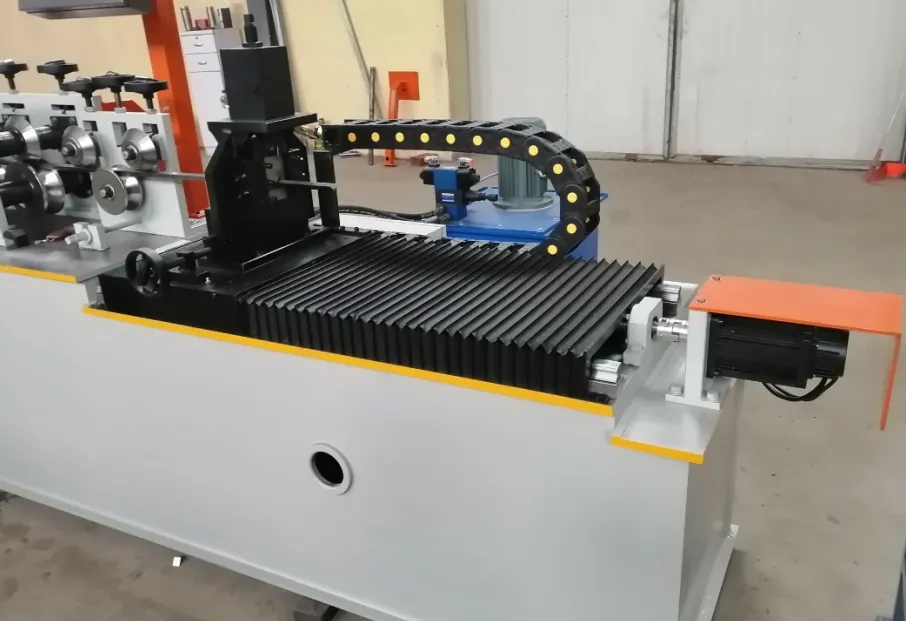

Servo yzarlaýyş ulgamy 1. Uzynlygyň çydamlylygy: +/- 1,5mm 2. Pyçagyň materialy: ýylylygy bejermek bilen CR12 3. Uzynlygy ölçemek: Awtomatiki uzynlygy ölçemek 4.Kontrol: PLC ulgamyny düzmek arkaly |

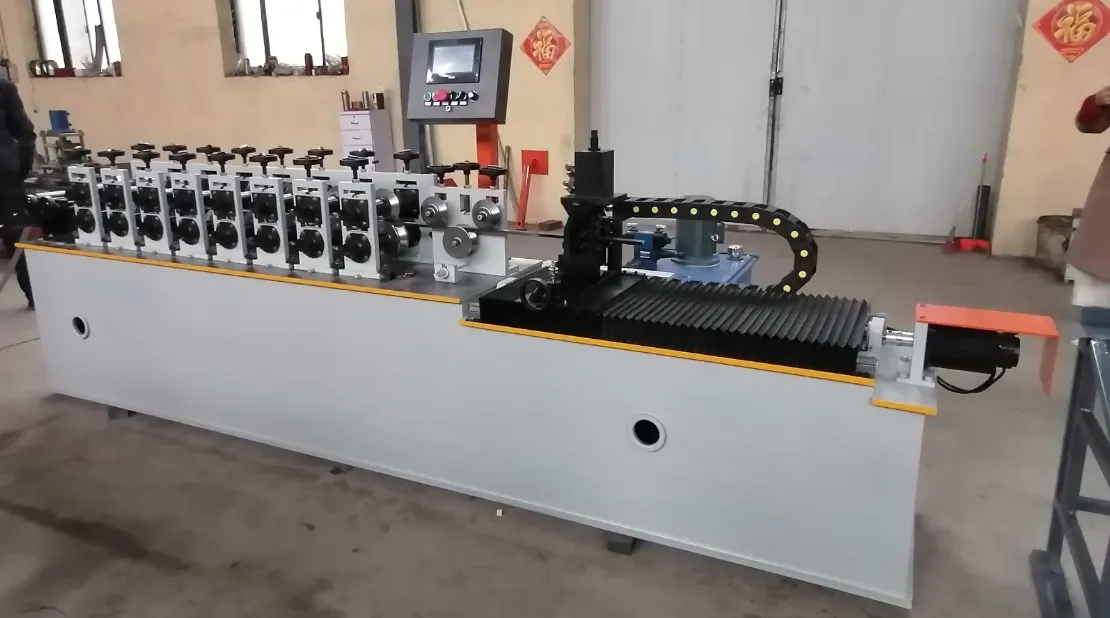

Has köp suratlar
