6.35*1219 мм Четырехместный выравнивающий и отрезной станок

I.Композитные устройства

II.Технические параметры

1.Материал: Углеродистая сталь

1.1.Толщина пластины: Железная пластина 1,0-6,35 мм

1.2.Ширина доски 500~1219 мм

1.3.Внутренний диаметр катушки Φ 508 мм.

1.4.Наружный диаметр материала катушки ≤ Φ 1600 мм

1.5.Максимальный вес рулона 15т.

Гидравлический разматыватель 2,15 т с тележкой

Загрузочная тележка

2.1.Цель: Расположить комплект катушек на барабане размоточной машины.

2.2.Конструкция: Наземная.

2.3.Подъемная стойка представляет собой V-образную конструкцию, приводимую в действие масляными цилиндрами для подъема и направляемую четырьмя направляющими колоннами.

2.4.Диск тележки приводится в движение гидравлическим двигателем и движется по стальному рельсу.

2.5.Привод: Гидравлический двигатель

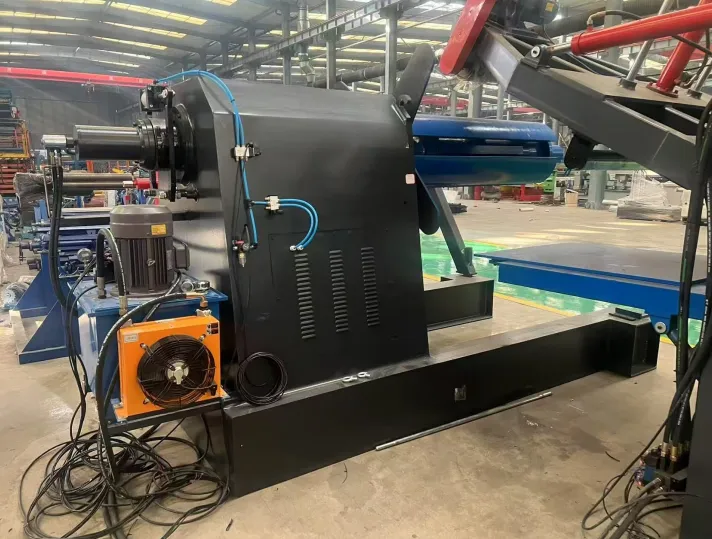

Разматыватель

2.5. Цель: Активная размотка или переработка рулонных материалов.

2.6 Конструкция: Однобарабанная.

2.7 Внутренний диаметр материала катушки: Φ508 мм

2.8.4 опорные барабаны, гидравлическое расширение. Диапазон расширения и сжатия: φ 475- φ 525 мм

2.9. Барабан приводится в движение двигателем переменной частоты и может быть перемотан.

2.10. Установите на конце шпинделя пневматический дисковый тормоз, который может создавать натяжение при размотке, а также может использоваться для торможения.

2.11. Установите над барабаном качающийся прижимной ролик, который вращается электрически и качается гидравлически.

2.12. Двигатель размотки: 15 кВт

2.13.Преобразователь частоты разматывания: 18,5 кВт

2.14.Основание каркаса из стали 400H

2.15. Главный шпиндель 232 * 60 бесшовная труба

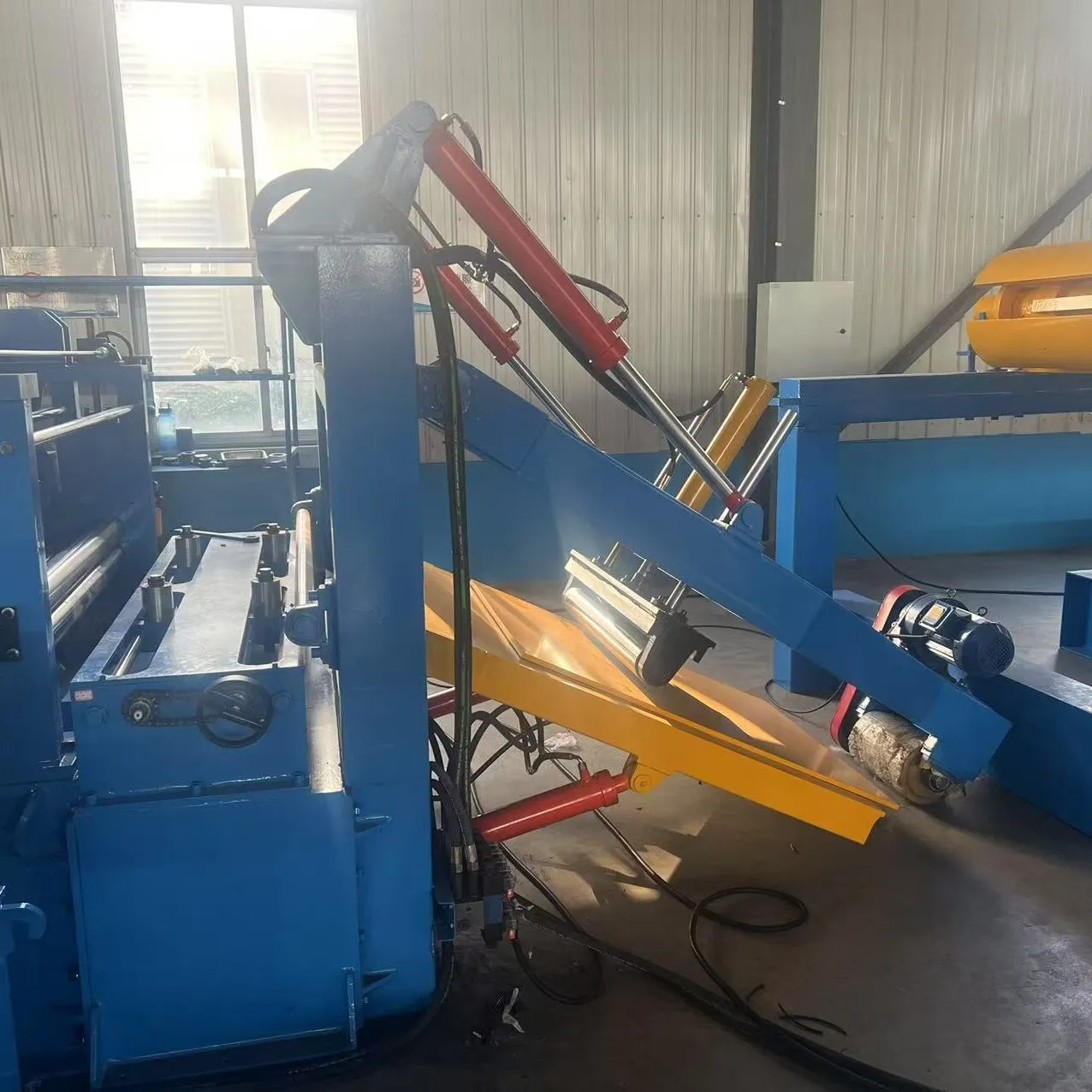

2.16. Разматыватель с гидравлическим автоматическим опорным рычагом

2.17. Разматыватель с гидравлическим прижимным рычагом

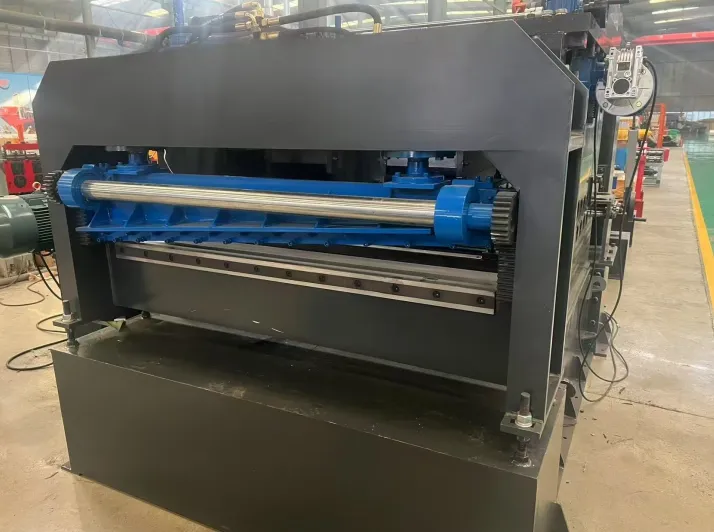

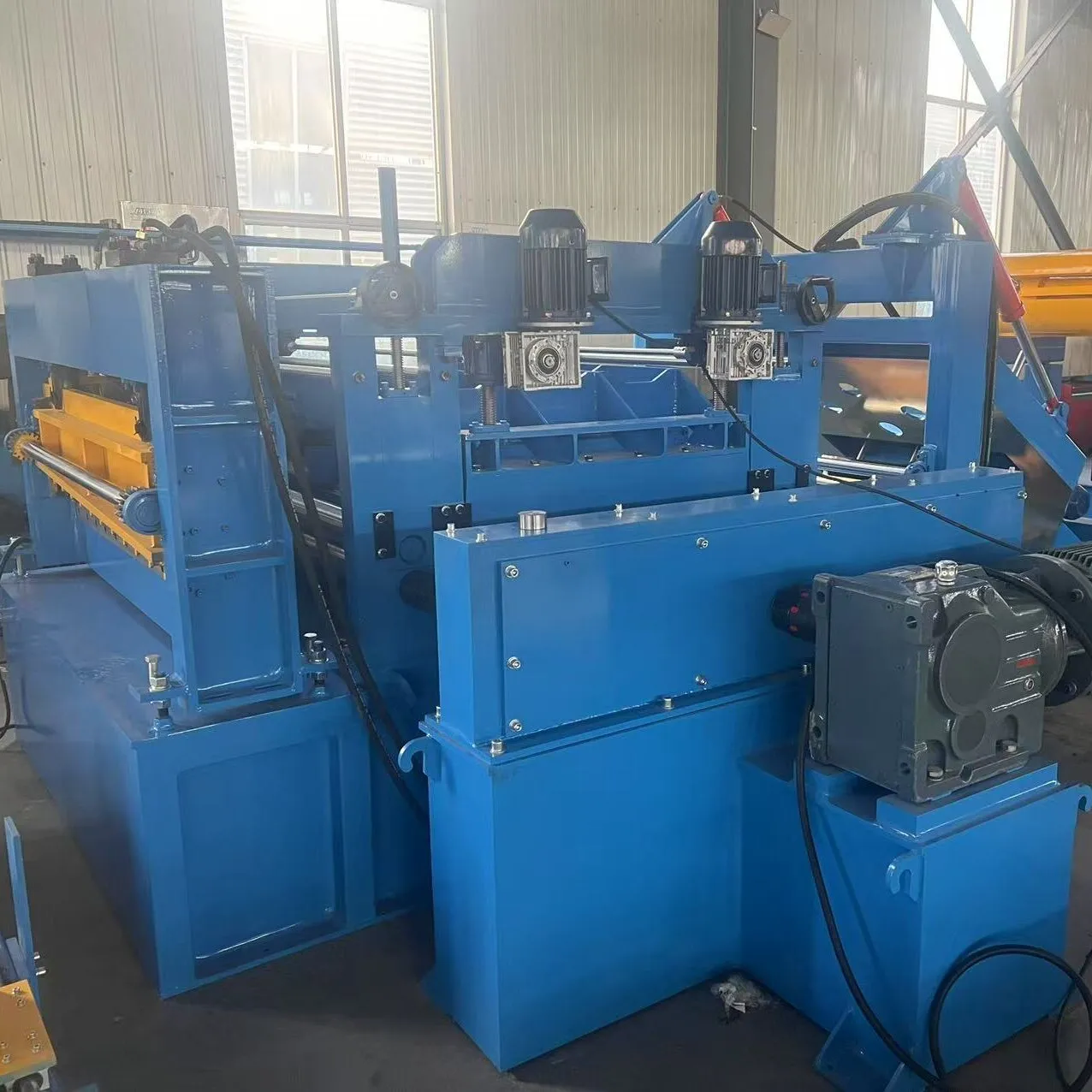

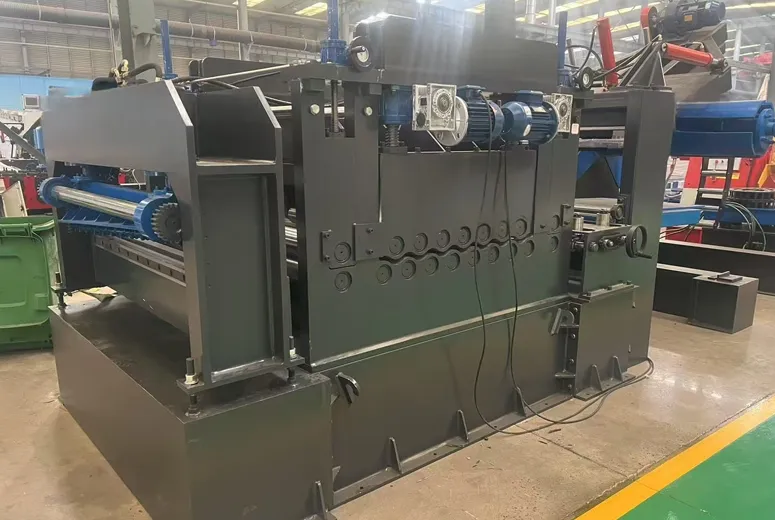

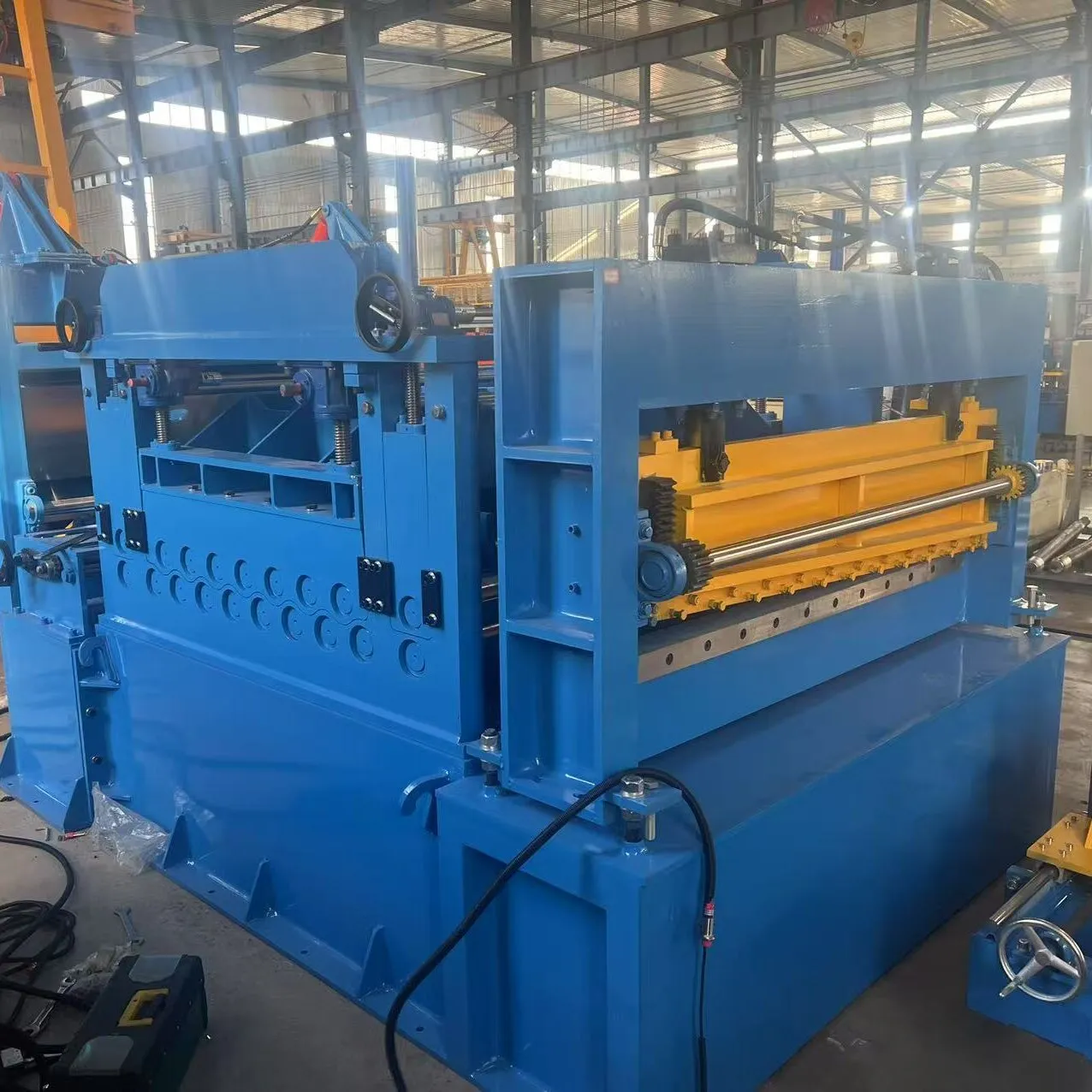

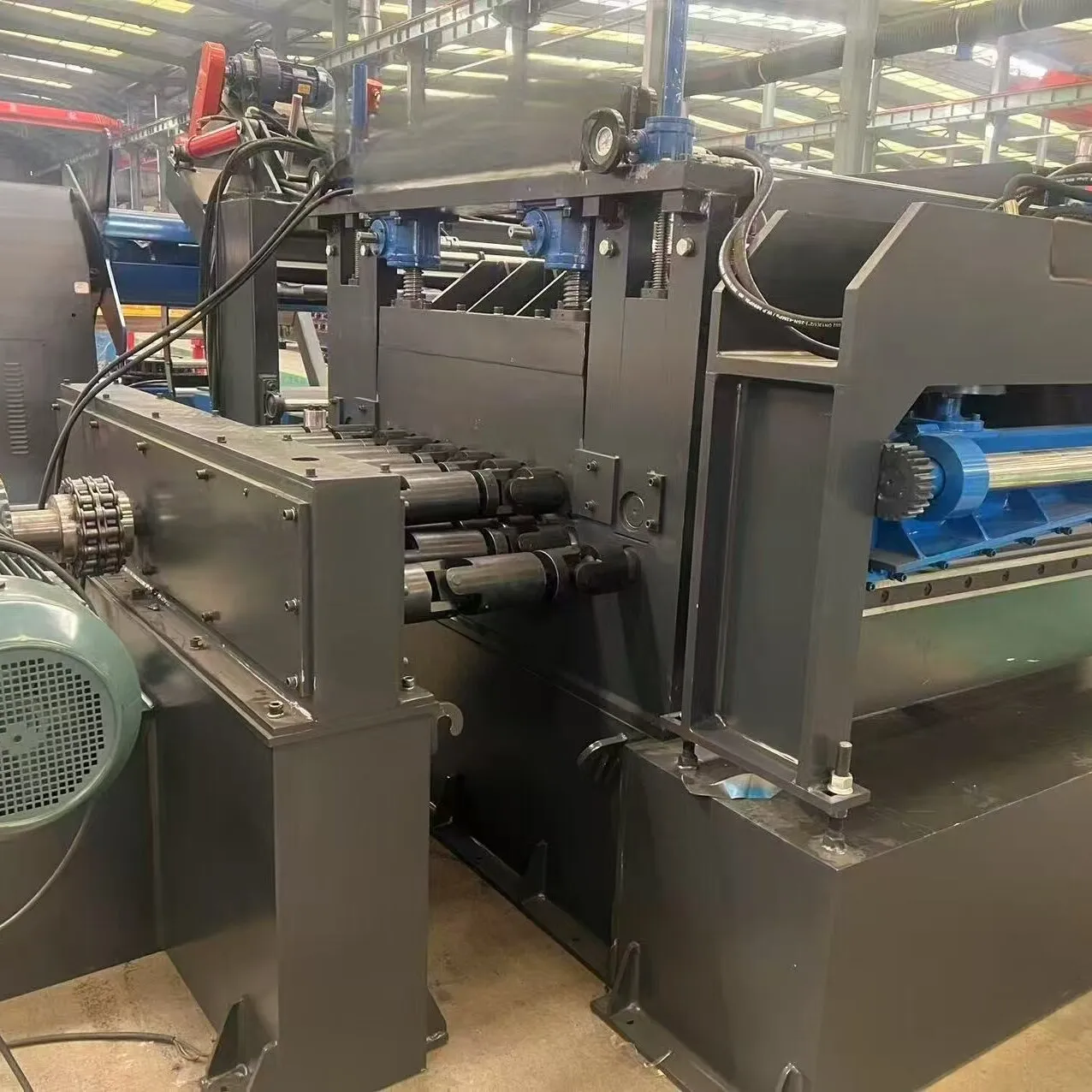

3. Машина для выравнивания и резки

3.1.Четырехсекционная выравнивающая машина + лопаточная головка

3.2.Назначение: Выравнивание рулонного материала.

3.3.Имеется 15 правильных роликов, расположенных по 7 сверху и по 8 снизу (с добавлением двух подающих валов), с диаметром ролика ф 115, эффективной шириной поверхности ролика 1300 мм, изготовленных из материала 40Cr, закаленных высокочастотным методом и покрытых твердым хромом на поверхности.

3.4.Сверху и снизу имеются 2 ряда коротких опорных роликов, с диаметром ролика ф 100 и материалом 40Cr. Они закалены при высокой частоте, а верхний и нижний ряды опорных роликов регулируются наклонным железом для предотвращения деформации правильного ролика под нагрузкой.

3.5.Основание машины разделено на верхнюю и нижнюю части, соединенные четырьмя прочными тягами. Верхнее седло используется для установки группы выравнивающих роликов верхнего ряда. Нижнее основание машины используется для установки группы выравнивающих роликов нижнего ряда и для поддержки всего корпуса машины.

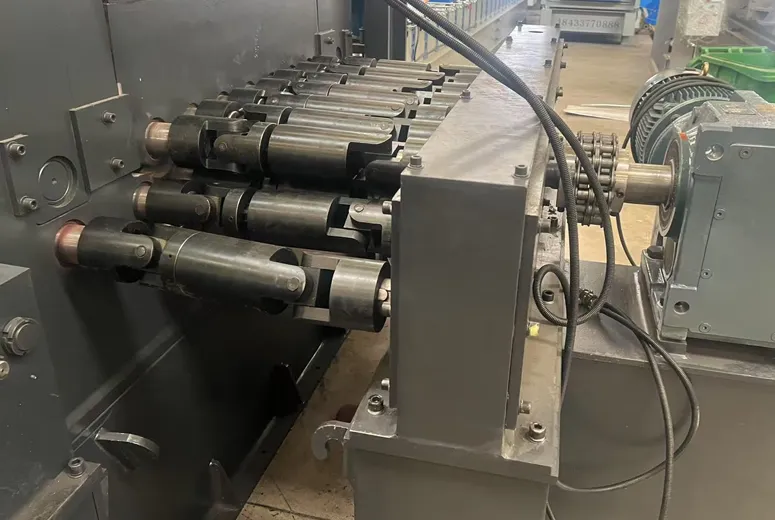

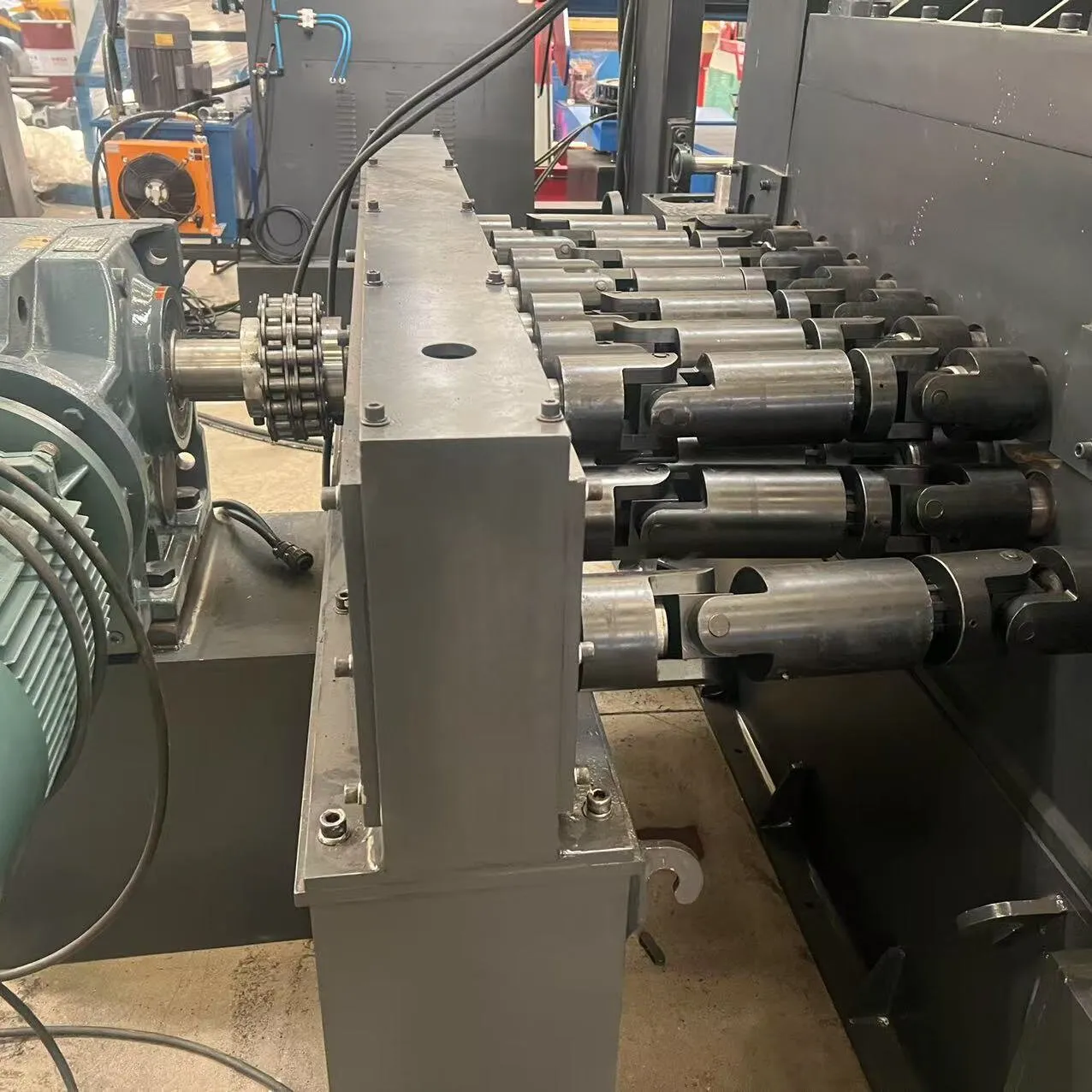

3.6.Система трансмиссии состоит из двигателя, редуктора с твердосплавными зубьями и зубчатой ​​передачи.

3.7.Редуктор оснащен редуктором с твердой поверхностью зубьев.

3.8.В муфте используется высококачественный шариковый сепаратор.

3.9.Четыре уровня правильной машины с двумя вспомогательными валами, добавленными сверху и снизу.

3.10.Двигатель 22 кВт.

3.11.Преобразователь частоты 30кВт

3.12. Добавление лопаточной головки к выравнивающей машине приводит к повышению и понижению гидравлического давления.

3.13.Двигатель экскаватора: двигатель мощностью 3 кВт
