Автоматическая машина для профилирования балок C и объятий

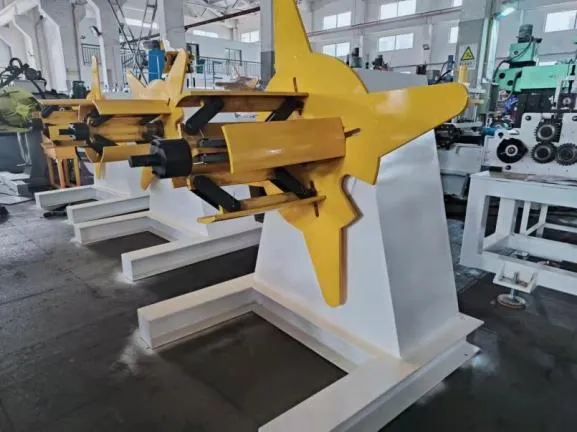

Ручной разматыватель

1. Пассивная подача, ручная затяжка вручную

2.Вместимость: 3т

3. Внутренний диаметр: φ508 мм

4.Диапазон: φ480-520 мм

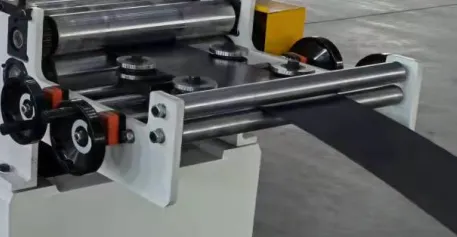

Система кормления

Он устанавливается в начале хоста, чтобы помочь оператору правильно отрегулировать направление входной платы. Вы можете отрегулировать левую и правую сторону ручными колесами, а количество кормов отображается.

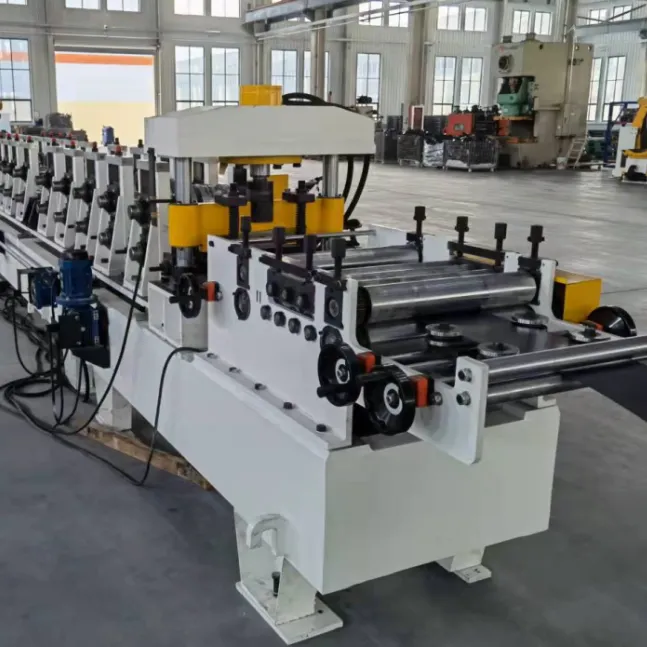

Правильная машина

1. Ролик: вверх 2 вниз 3

2.Материал ролика: 40Cr, хромированный

3.Установлен на формовочной машине

4.Двигатель: 3 кВт

5.Диаметр: φ80 мм

1. Гидравлическая предварительная резка

2. 1.Рабочая форма: Гидравлические ножницы; остановка резки; без отходов

   2.Материал лезвия: CR12Mov, HRC> 62 °

   3.Лезвие 1

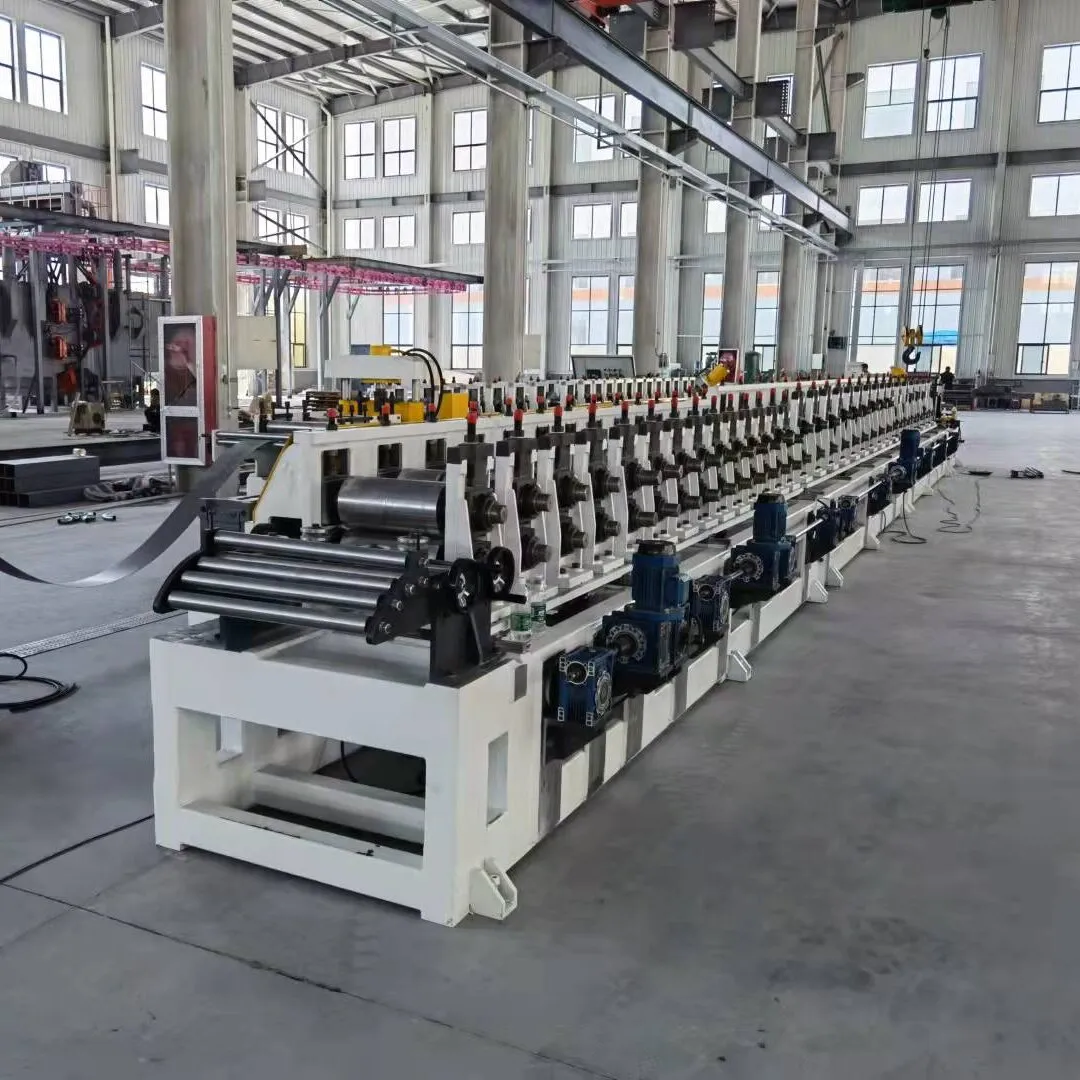

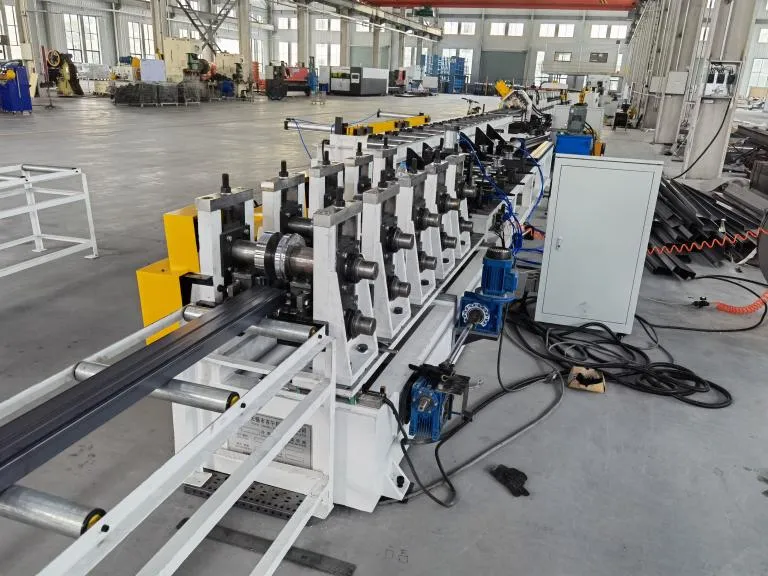

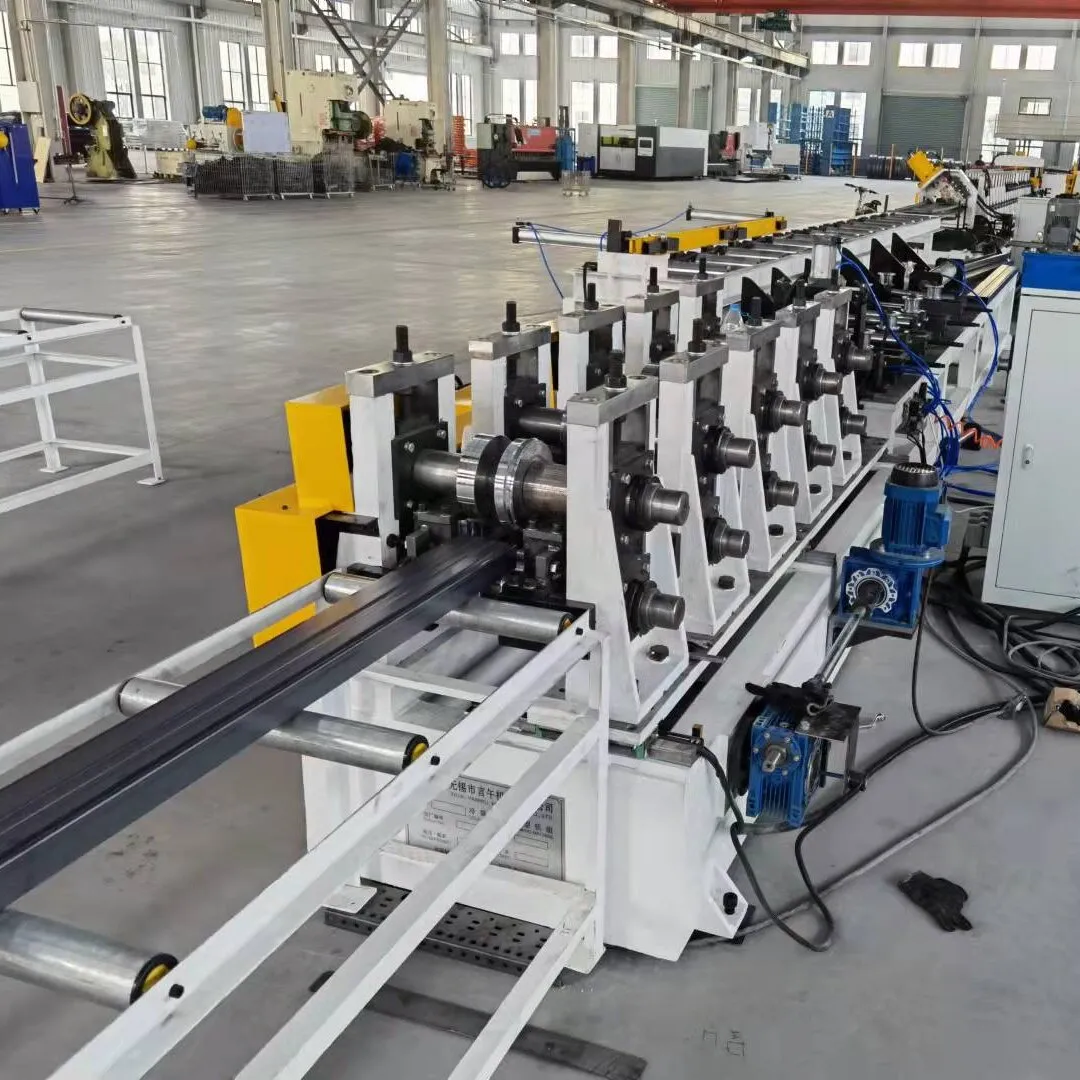

1. Основная профилегибочная машина
2. 1. 1. Диапазон толщины материала: 5-2,5 мм
   2. 2. Мощность главного двигателя: 15 кВт

   3.Мощность горизонтального двигателя: 1 × 1,5 кВт

   4. Скорость формовки: 0-15м/мин
   5. Количество стендов: около 16

   6.Материал формовочных роликов: Cr12

   7. Материал и диаметр вала: ￠90 мм-￠110

   материал: 40Cr закалка и отпуск (HB220-260)

   8.Система управления: ПЛК

   9. 9. Напряжение: 380 В/ 3 фазы/ 60 Гц
   10. 10. Метод термической обработки валков: закалка (HRC58-62)

   11.Форма модели: цепная передача типа «арка»

   12. Роликовая направляющая форма: используйте обе стороны роликового разъемного типа, главная ось вставлена ​​в трансмиссию

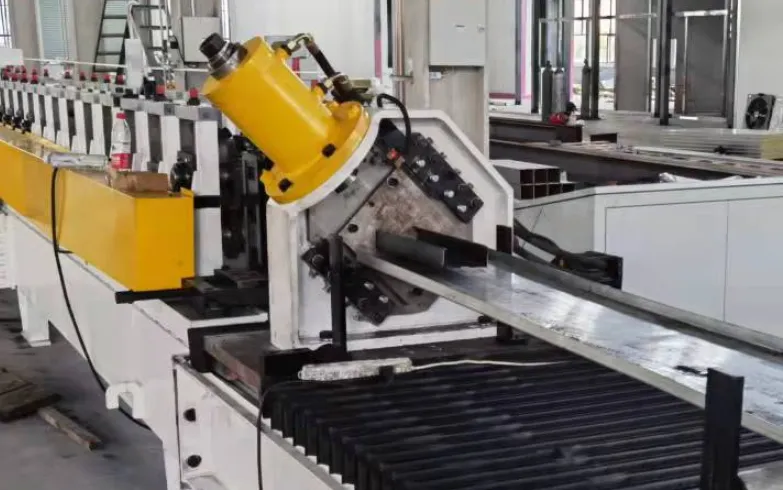

1. Гидравлическая система резки

2. 1. Метод работы: гидравлические ножницы, сервопривод

   2.Серводвигатель: 3 кВт,

   3.Отходы толщины: без отходов

   4. Материал ножниц: CR12Mov, SKD11, HRC> 62 °

   5. Количество лезвий: 4 ножа (различные характеристики ножей)

   6. Код уровня Бренд: KOYO (Япония)

   7. Гидравлическая мощность: 7,5 кВт

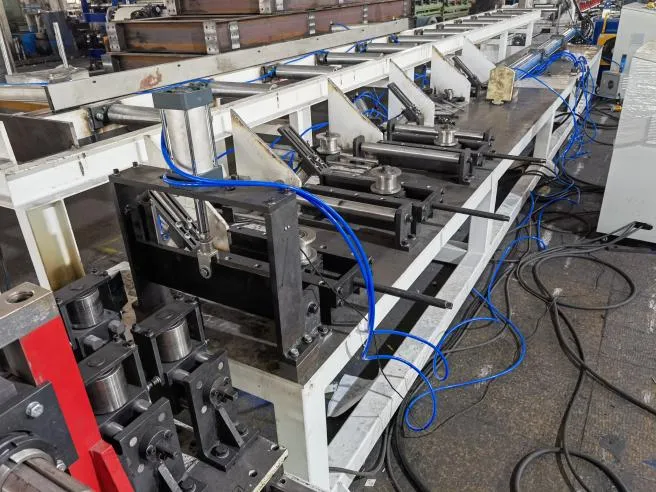

1. Конвейерный перекидной стол

2. 1.Способ передачи: цепная передача

   2.Электрическая мощность: 2,2 кВт × 3

   3.Размер платформы: 6 метров в длину в зависимости от длины ножниц.

   4.Функция платформы: переворачивание

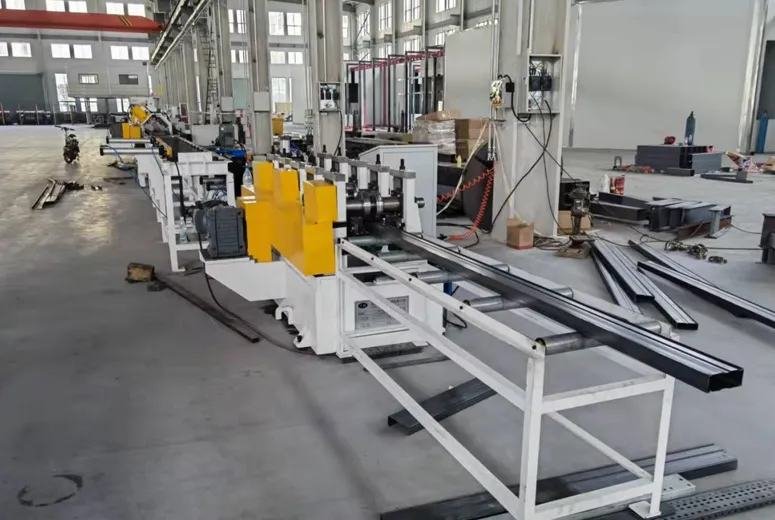

1. Машина объятий

2. 1.Структура кузова: арочная структура

   2.Модель двигателя: 5,5 кВт

   3. Ширина дна автоматически перемещается двигателем после настройки на сенсорном экране.

   4.Мощность горизонтального двигателя: 1,5 кВт*1

   5.Метод передачи: цепная передача

   6. Количество формовочных дорожек: 5

   7.Материал колеса: GCR15, закалка

   8. Осевой диаметр: φ80 мм

   9.Скорость формования: 0-15м/мин,

   10. В машине для формирования прикуса имеется отдельный шкаф управления.

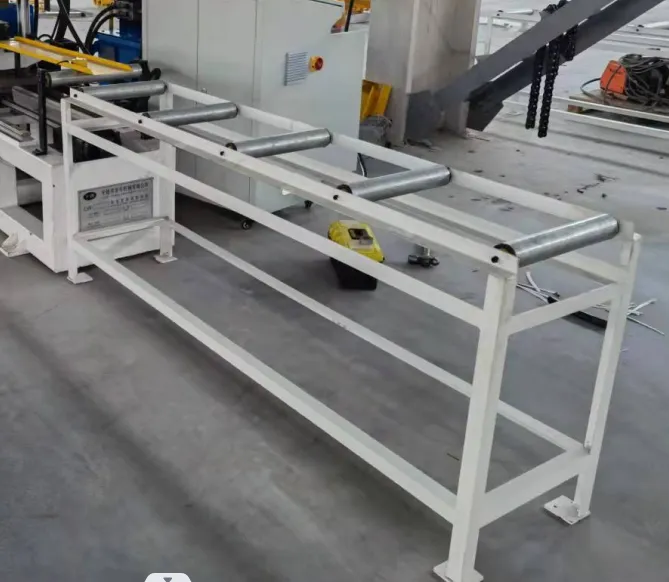

1. Приемный стол

2. 2000 мм*2 Простой и бесполезный (сварка уголковой стали, заварной барабан)

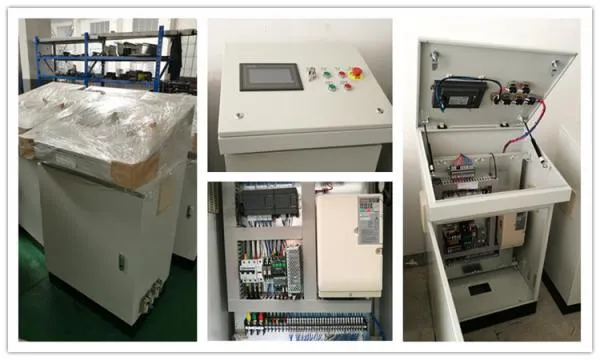

1. Система управления ПЛК

2. 1.Инвертор: Anchuan (Япония)

   2.ПЛК: Siemens

   3. Панель управления компьютером: MCGS

   4.Кодер: Omron/Optical Ocean

   5. Напряжение: 380 В, 50 Гц, 3 фазы (может быть в соответствии с требованиями заказчика)
