Предложение по профилегибочной машине Cz Purlin от Yowin

Рисунки

Поток чата

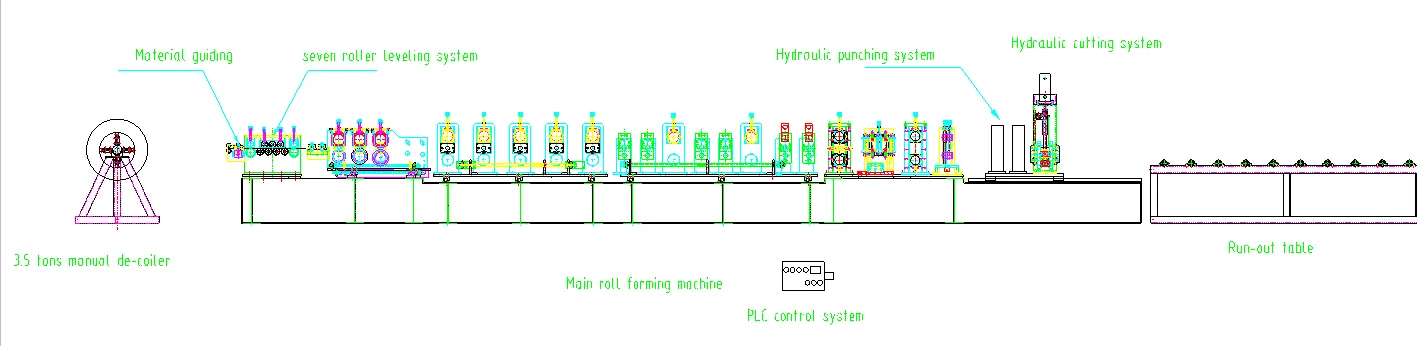

Компонент

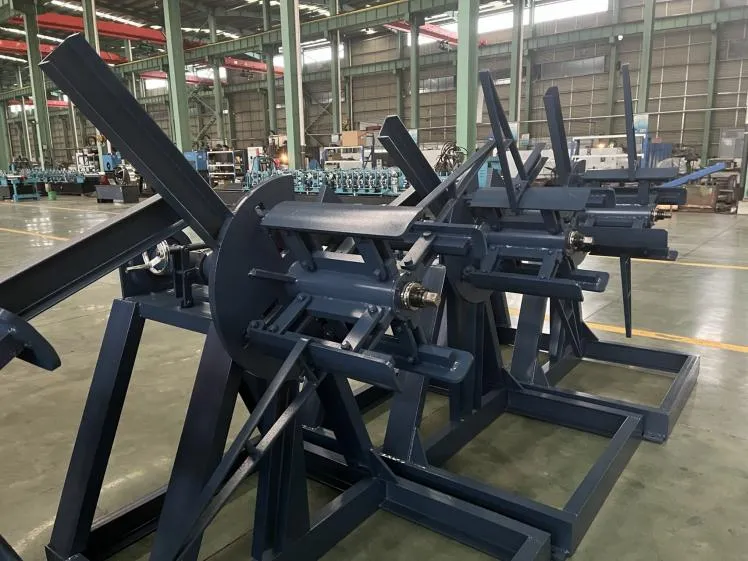

1. Пассивный разматыватель

1> Грузоподъемность: 5 тонн

2> Метод крепления: ручное вращение, четырехзвенное центральное крепление наружу

3> Тормоз: двойная блокировка главного вала

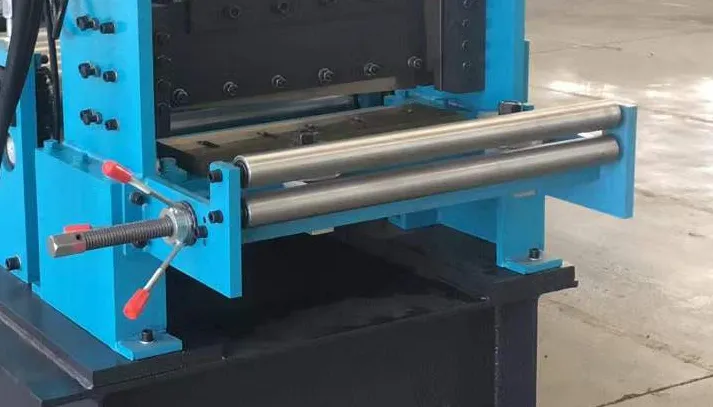

2. Подача: направляющий вал + направляющее колесо

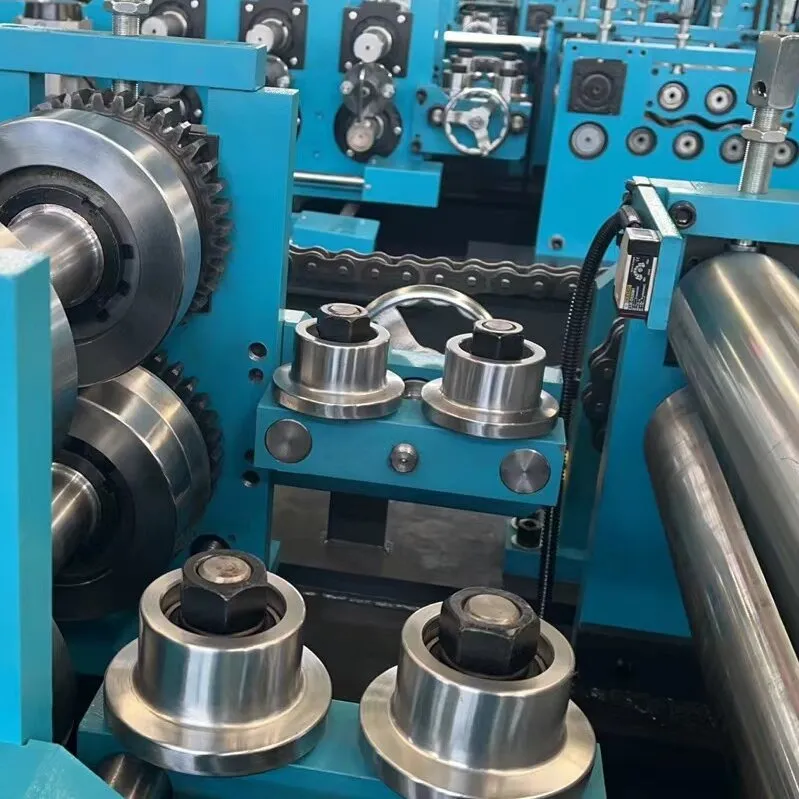

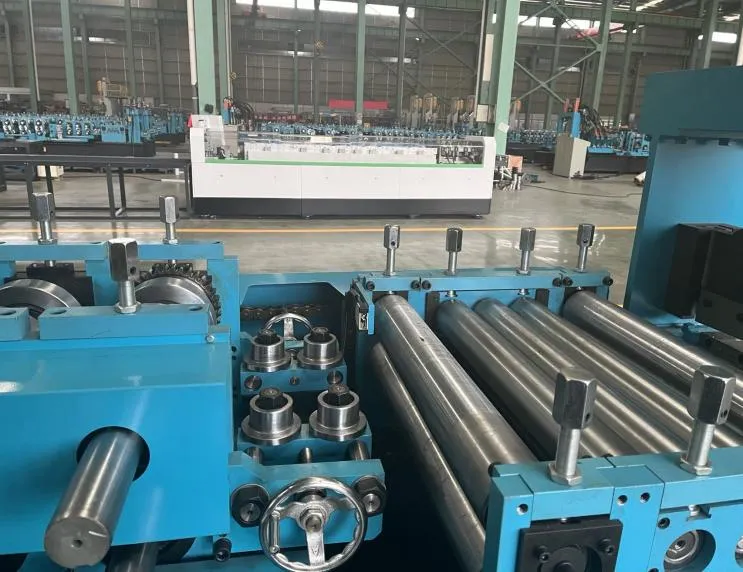

3.Выравнивающее устройство

Верхние три нижних четыре+два свинца

Полная термообработка и полировка с гальванопокрытием посредством модуляции цельного шпинделя.

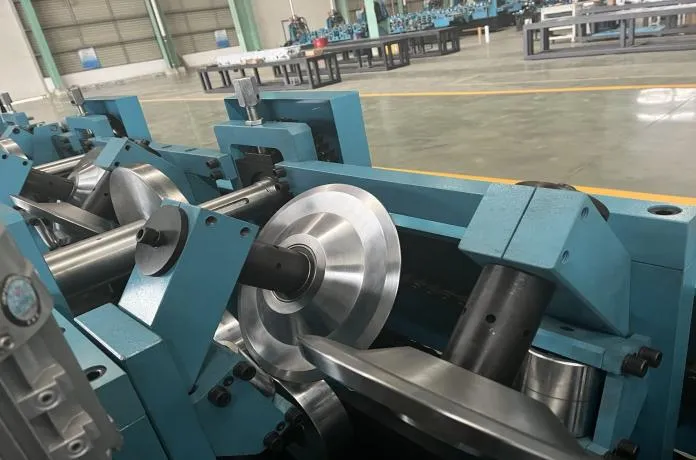

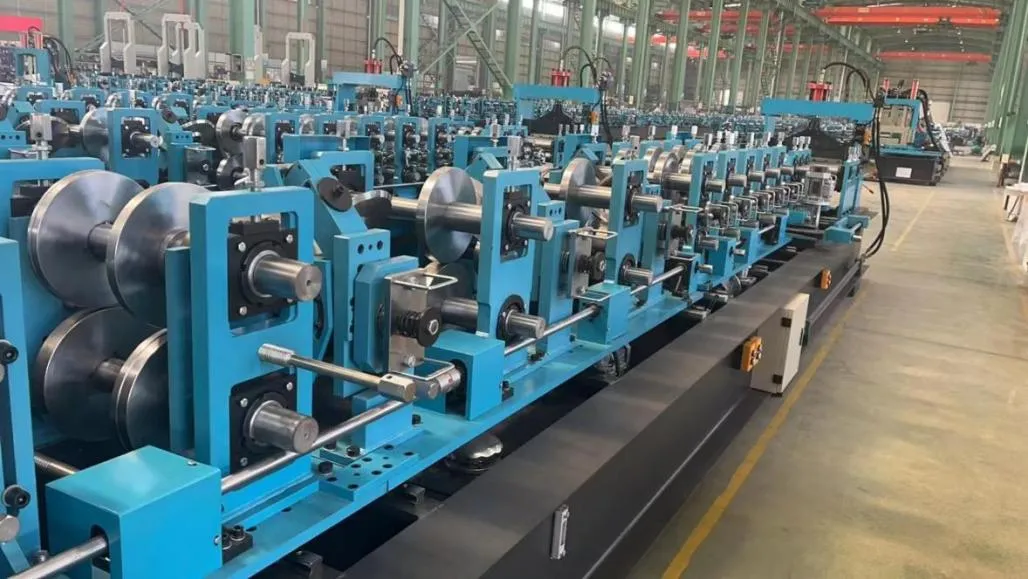

4.Основная формовочная машина

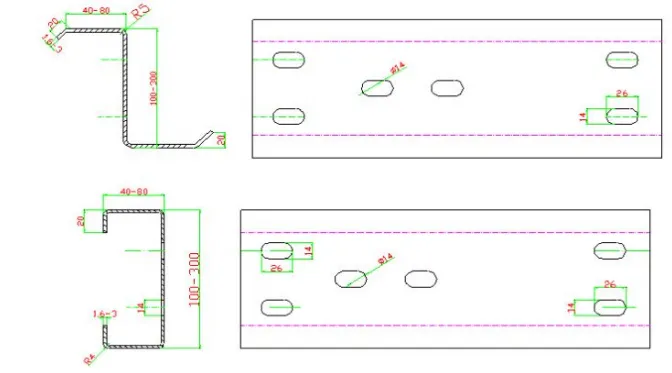

1> ① При этом можно изменять ширину C (80-300 мм) и Z (120-300 мм); ② Высоту талии (40-80 мм) можно изменять свободно;

③ Маленький край (10-20 мм);

④ Толщина пластины t (1,5-3,0 мм) регулируется

2> Скорость выгрузки: высокая скорость 2 м/мин (в зависимости от количества пробитых отверстий)

3> Применение материала: горячекатаная полосовая сталь Q195, Q235 или горячекатаная оцинкованная полосовая сталь (1,5-3,0 мм)

4> Основная формовка: 18 типов составов (один из которых - группа регулировки случайного валика с высотой талии 87-95 градусов) оснащены 13 комплектами сменных модулей CZ, которые можно переключать путем поворота на 180 градусов, а характеристики можно изменять с помощью электрической кнопки.

5>. Материал рулона: GCr15, процесс: термообработка после обработки на станке с ЧПУ до HRC58-60, чистовая токарная обработка, полировка и гальванопокрытие.

6>.Материал валов:40Cr

   Технология обработки: после обработки на станке с числовым программным управлением HRC28-32 модулируется, а затем производится финишная токарная обработка, полировка и гальванопокрытие.

7> Правка: двухосевая правка для десяти валков CZ+четырехвалковая двухосевая правка, всего два узла правки.

8> Подача: оснащена трансмиссией, приводимой в действие верхними и нижними валами передач.

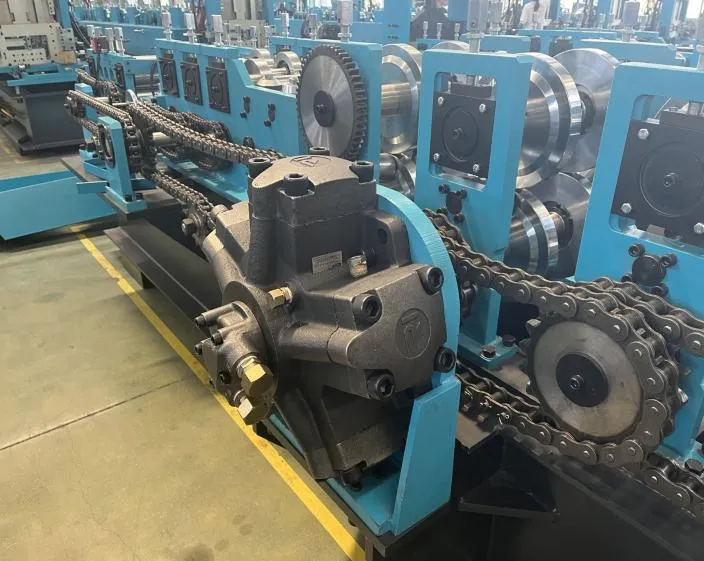

9>. Режим привода: гидравлический пятизвездочный мотор-привод 6-1600 может достигать высокой и низкой скорости, высокой скорости и высокой точности позиционирования.

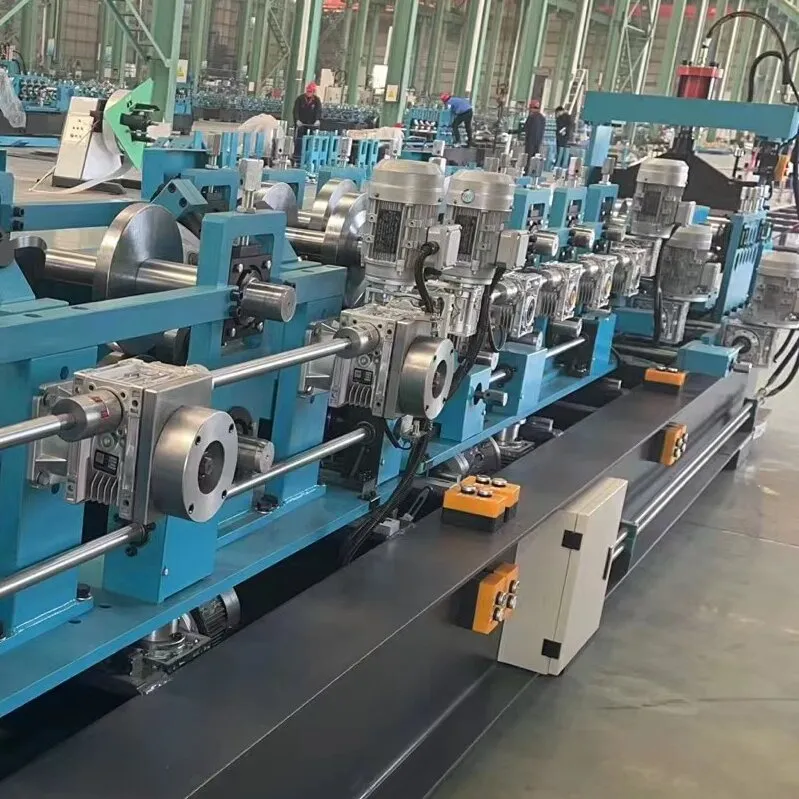

10> Режим смены типа: (электрический) смена типа, (три двигателя смены типа: 0,75 * 3 кВт)

Сменная распределительная коробка: 1 (устанавливается в середине стойки)

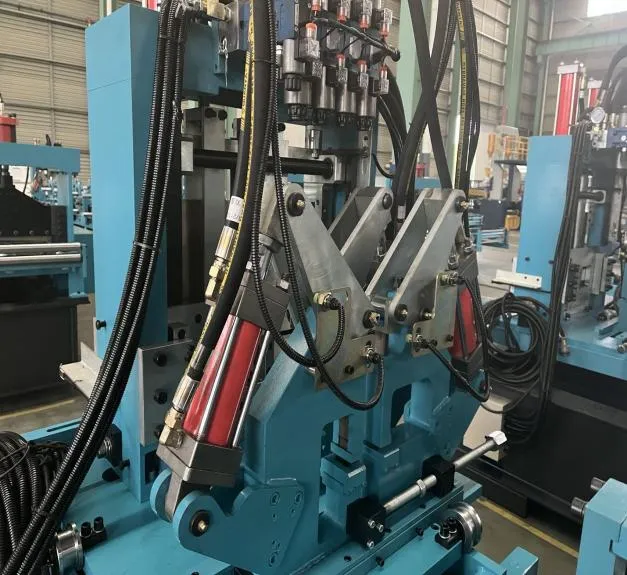

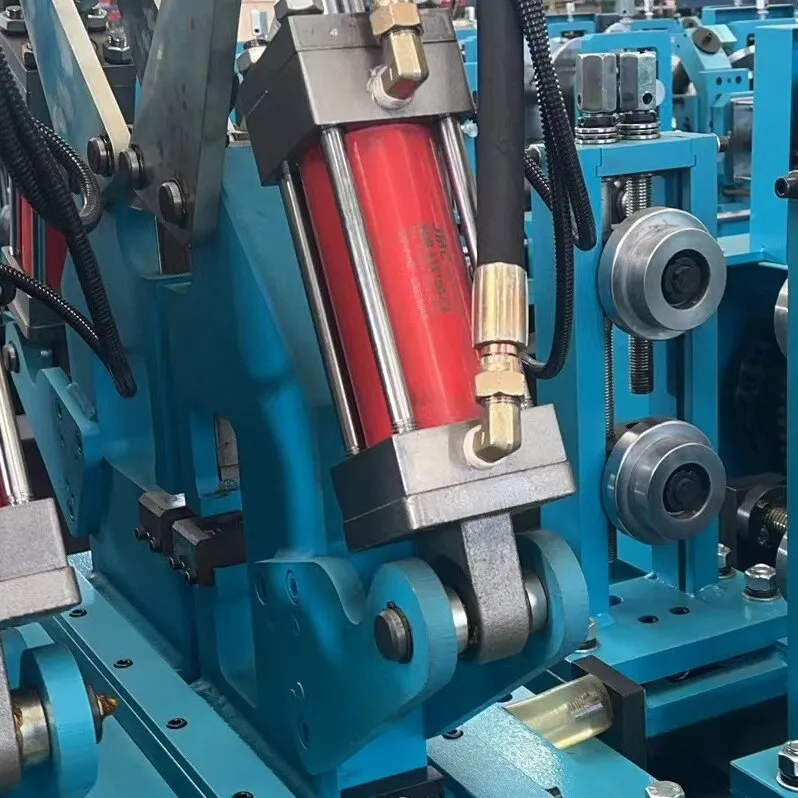

5. Гидравлическая штамповка

Перфорация: одинарная перфорация + двойная перфорация после формовки, с круглым отверстием Φ 14 мм и Φ 16 мм и овальным отверстием 26 × 16 мм и 26 × 14 мм.

(Изготавливается по индивидуальному заказу в соответствии с требованиями)

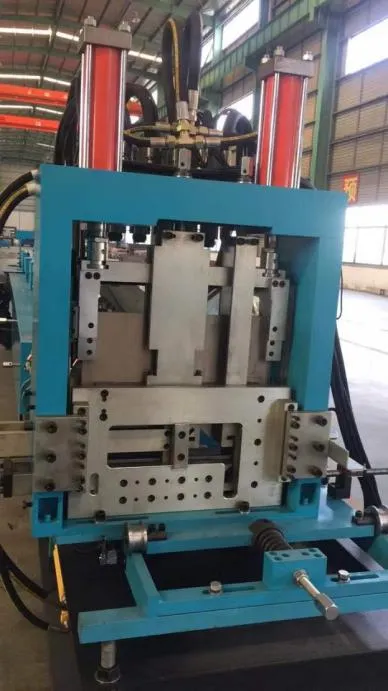

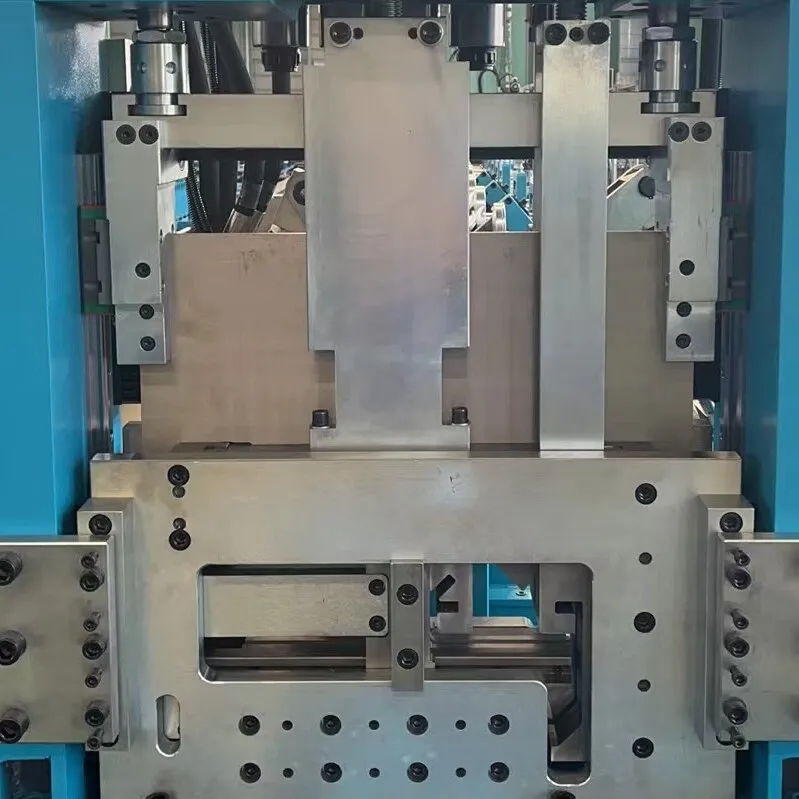

6.Гидравлическая резка

Резка: после формовки применяется бесступенчатая система резки. Линейные направляющие и слайдеры Taiwan Shangyin используются с обеих сторон резака, чтобы обеспечить устойчивость резака, движущегося вверх и вниз. Ножницы C и Z 80-300 мм не требуют замены резака, а только перемещаются вверх, вниз, влево и вправо.

7.Система управления ПЛК

1> Внешний контроллер: 1 (удобен для производства и ввода в эксплуатацию) (Динговое управление вперед и назад)   2> Происхождение основных аксессуаров: ПЛК (Omron или Wuxi Xinjie), сенсорный экран (Xinjie), реле (Omron), бесконтактный датчик (Otonix, Южная Корея), датчик длины (Omron, Япония)

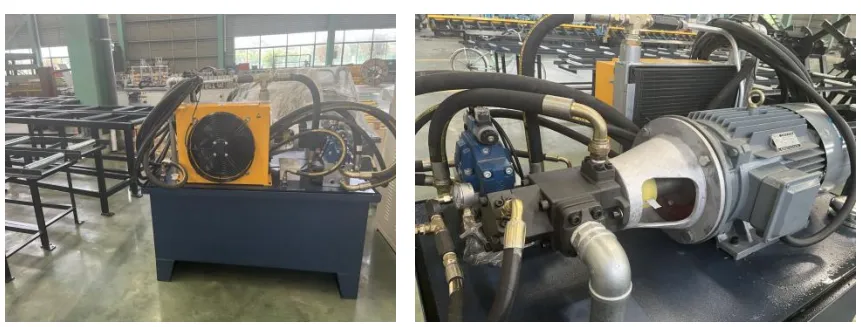

8.Гидравлическая станция

1> Гидравлическая станция: мощность гидравлической станции 22 кВт Емкость топливного бака 350л 2>Происхождение основных частей: электромагнитный клапан Beijing Huade

9.Приемный стол

1> Длина опорного материала: 3 м 2 шт.   2> Метод поддержки материала: рама сварена из швеллерной стали и угловой стали, а оцинкованный пассивный ролик, установленный на поверхности, не повредит оцинкованный слой профильной стали.

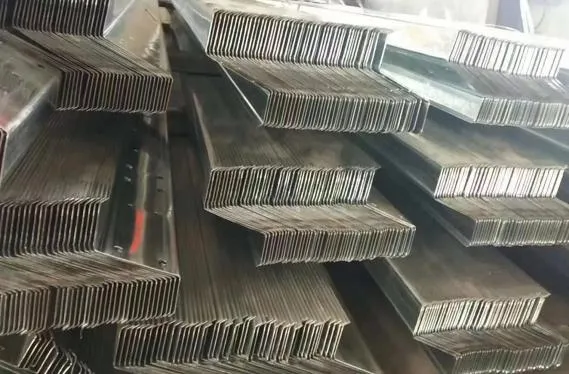

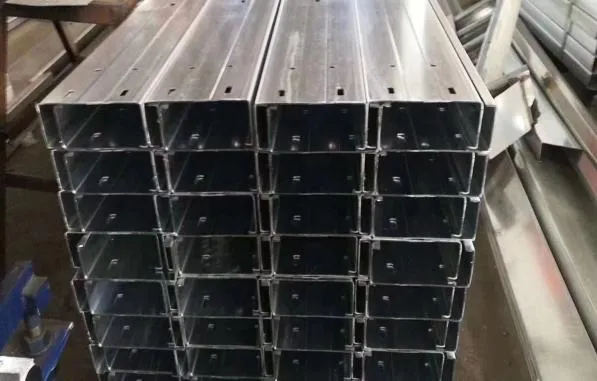

10.Продукты
