“Drywall Light Keel Roll Forming Machine” - gurak gurmagyň netijeli we takyk gurluşygy üçin iň soňky çözgüt. Döwrebap önümçilik zerurlyklary üçin niýetlenen bu iň häzirki zaman enjam, iň az zähmet we wagt maýa goýumlary bilen ýokary hilli önüm çykarylmagyny üpjün edip, guradyjy gurallaryň öndürilişini üýtgedýär.
“Drywall Light Keel Roll” emele getiriji maşynymyz, guradyjy gurnama üçin zerur bolan ýeňil polatdan ýasalan keelleri döretmek üçin işlenip düzülendir. Öňdebaryjy rulon emele getiriş tehnologiýasy bilen, bu enjam dürli gurluşyk talaplaryna laýyk dürli ölçeglerde we spesifikasiýalarda keel öndürip biler. Ygtybarly dizaýn, berkligi we uzak ömri üpjün edýär, ony önümçilik liniýaňyza ygtybarly goşýar.
Suratlar
Amallar we komponentler
| El bilen bezeg |
x 1 toplum |
| Gollanma maşyn |
x 1 toplum |
| Esasy rulon emele getiriji maşyn |
x 4 toplum |
| Servo yzarlaýyş ulgamy |
x 4 toplum |
| Gidrawlik stansiýasy |
x 1 toplum |
| PLC dolandyryş ulgamy |
x 1 toplum |
| Tamamlanan tablisa (3M * 2) |
x 1 toplum |

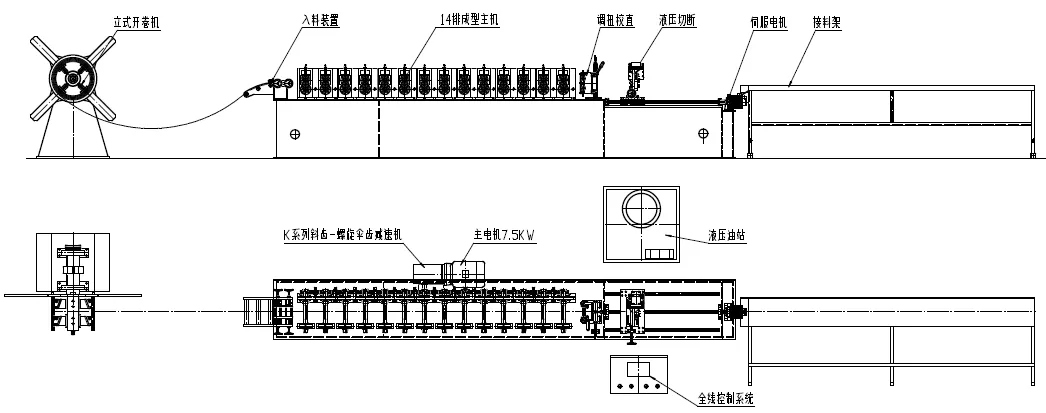

Iş prosesi
|

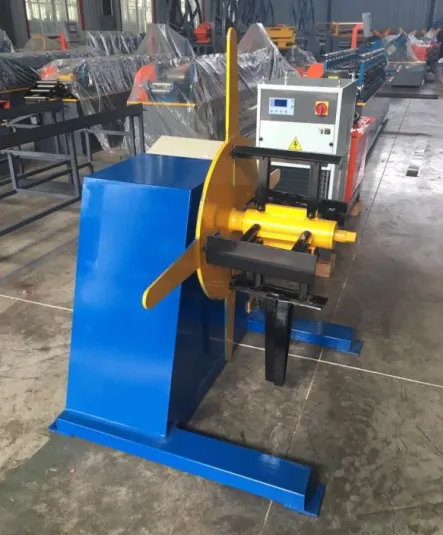

Bezeg
1) Göwrümi: 3 tonna
2). El bilen bezeg
|
 |
 |

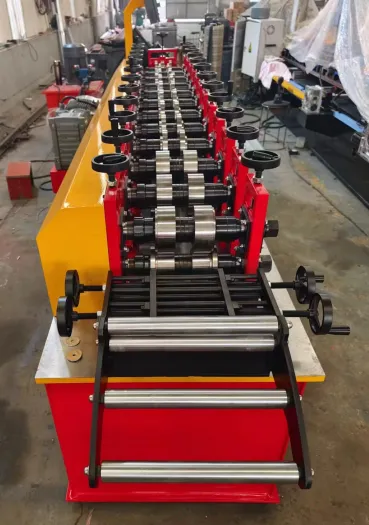

Material gollanma
Giriş giňligi sazlanýar
|
|

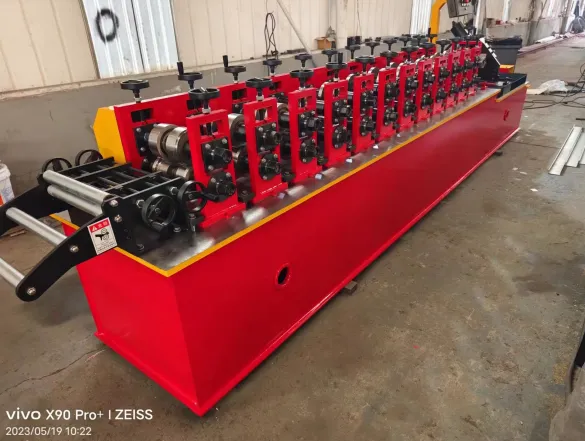

Rulon emele getiriji maşyn
Gabat gelýän material: Galvanizli ýa-da PPGI
Materialyň galyňlygy diapazony: 0,3-0,9mm
Formanyň tizligi: 0-40m / min
4. Esasy güýji: 5kw ，
Gidrawlik stansiýasy: 4.0kw
5. Rolikleriň mukdary ： 10
6. Şahta materialy we diametri: mm 50mm material 45CR
7.Sürmegiň usuly: Dişli
8. Dolandyryş ulgamy: PLC
9. Naprýa .eniýe: 380V / 3 faza / 60 HZ
10. Rolikleri emele getirmegiň materialy: Cr12, HRC58-62

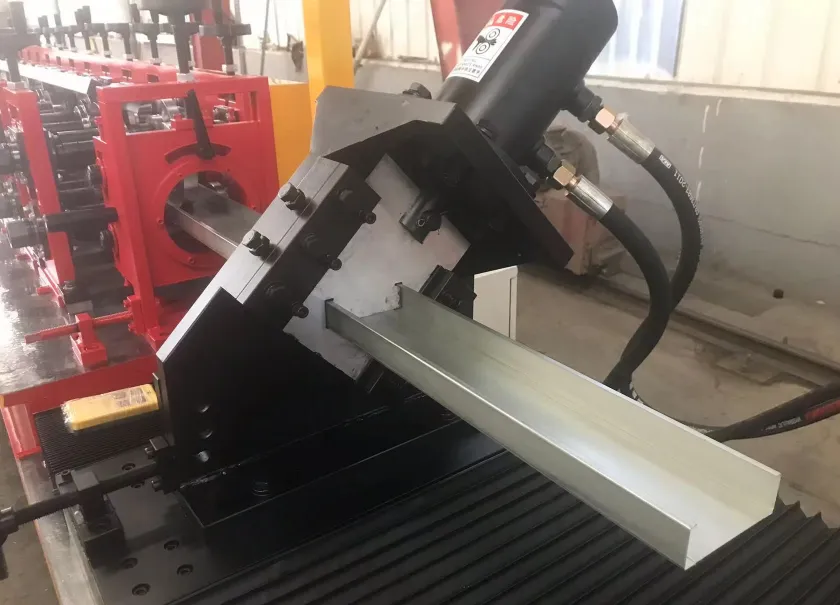

11. Kesiji pyçagyň materialy: söndürilen bejergisi bolan Cr12 galyndy polat ， HRC 58-62 ℃
12.Gidrawlik sero ýoluny kesmek
|
 |
 |

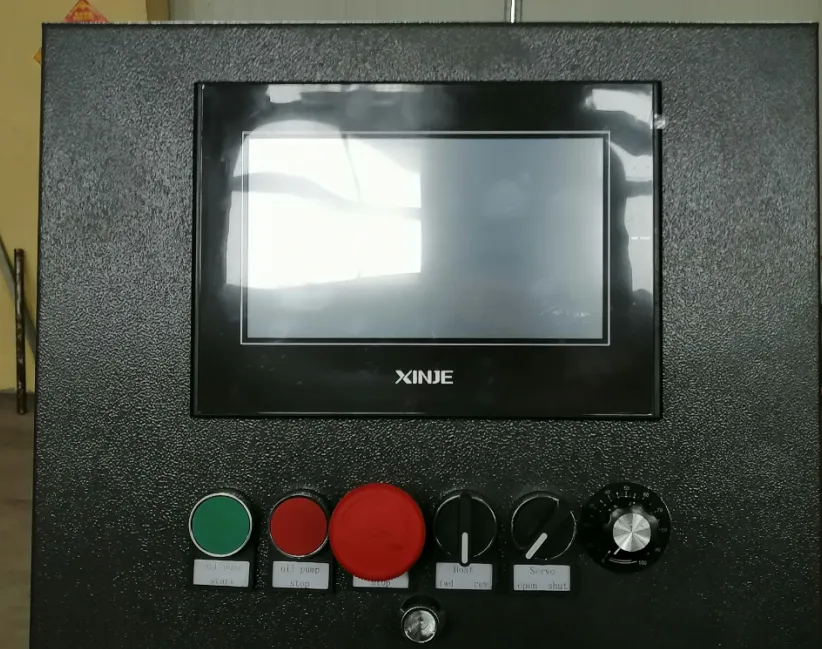

Dolandyryş ulgamy
Dolandyrmak üçin PLC kabul edýär. Maksat bölekiniň uzynlygy sazlanyp bilner we onuň sanlary sazlanyp bilner. Hasaplanan re modeimiň iki reesimi bar: awtomatiki we el bilen. Ulgam işlemek we ulanmak aňsat.
|
|

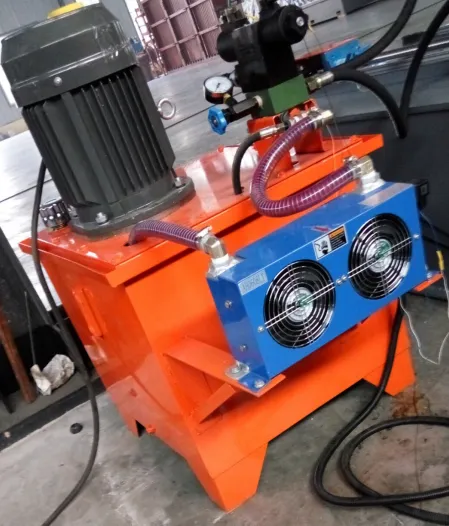

Gidrawlik stansiýasy
Gidrotehniki hereketlendirijiniň güýji: kuwwaty 7,5 KW, gidrawlik stansiýasy bolsa kesiş ulgamyny herekete getirýär
|
 |
 |
Servo yzarlaýyş ulgamy
1. Uzynlygyň çydamlylygy: +/- 1,5mm
2. Pyçagyň materialy: ýylylygy bejermek bilen CR12
3. Uzynlygy ölçemek: Awtomatiki uzynlygy ölçemek
4.Kontrol: PLC ulgamyny düzmek arkaly
|
