Линия резки по длине

Нет

Имя

Параметр

1

Модель управления

Управление постоянным током ПЛК

2

Материалы

Углеродистая сталь

3

Предел текучести

≤550 МПа

4

Толщина

0,5-4,5 мм

5

Ширина

500-1500 мм

6

Идентификатор катушки

Φ480-520 мм (Φ508 мм)

7

Внешний диаметр катушки

≤Φ1600мм

8

Вес катушки

≤20T

9

Скорость линии

≤25 м/мин

10

Скорость резки

он может разрезать около 1-2 кусков по 10 м в минуту;

он может разрезать около 3 кусков по 6 м в минуту;

он может разрезать около 4-5 деталей по 3 м в минуту;

он может разрезать около 5-6 деталей по 2 м в минуту;

он может разрезать около 7-8 деталей по 1 м в минуту;

11

Диаметр правильных роликов

Φ95 мм

12

Выпрямляющие ролики

17шт.

13

Материал выравнивающего ролика

ГКр15

14

Обуздать

HRC56°-60°

15

Материал лезвия ножа

H13K

16

Диагональный допуск

±2мм(Д=2м)

17

Допуск по длине

±1,5 мм (Д=2 м)

18

Выпрямить точность

±1мм

19

Власть

380В/50Гц/3Ф

20

площадь всей линии

25м(Д)X7м(Ш)

21

Направление всей линии

Справа налево

22

Цвет

Синий

23

Общая вместимость

Около 110 кВт

Нет

Имя

Количество

1

Гидравлический вход катушки тележки

1 комплект

2

Гидравлический разматыватель

1 комплект

3

Гидравлический пресс и зажимное устройство

1 комплект

4

Боковое направляющее устройство

1 комплект

5

Четырехкратный выравниватель

1 комплект

6

Гидравлический резак

1 комплект

7

Таблица дебиторской задолженности на земле

1 комплект

8

Пневматическая система

1 комплект

9

Гидравлическая система

1 комплект

10

Электрическая система управления

1 комплект

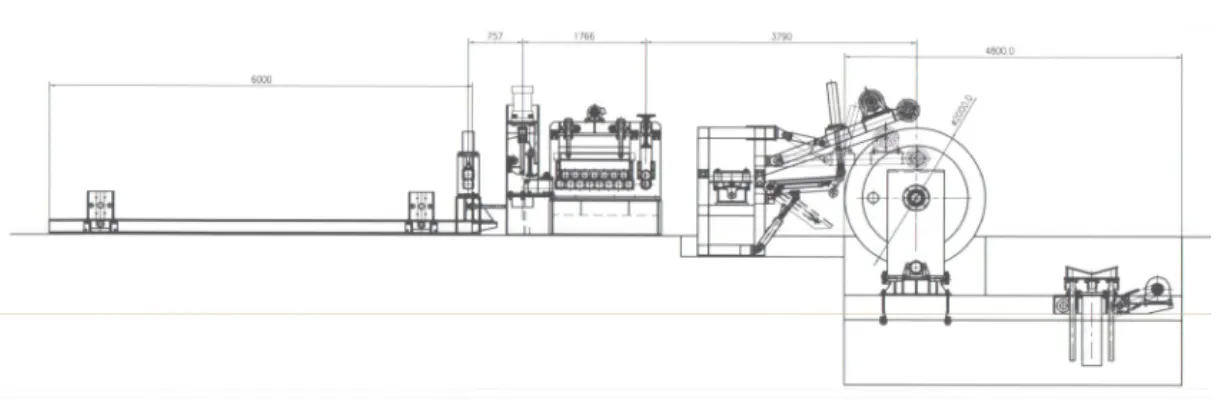

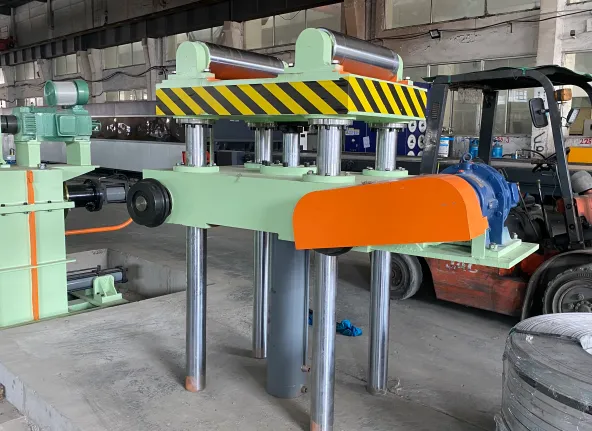

1. 1. Гидравлический входной вагон

◆Тачка может двигаться горизонтально и вертикально, что удобно для загрузки рулонов стали в разматыватель.

◆Приводится в движение вертикально гидравлическим цилиндром с четырьмя направляющими стойками.

◆Движение уровня осуществляется циклоидным двигателем.

◆ Грузоподъемность может достигать 20 тонн (МАКС.)

◆Функция: используется для подъема и опускания, перемещения вперед и назад, чтобы облегчить загрузку рулонов на разматыватель. Гидравлическое управление подъемом, двигательные приводы перемещают. Управление тележкой осуществляется с помощью вспомогательной панели управления. Скорость ее движения составляет 6-7 м/мин. Когда рулоны на разматывателе, тележка возвращается в исходное положение. Она также может транспортировать незаконченные рулоны с разматывателя.

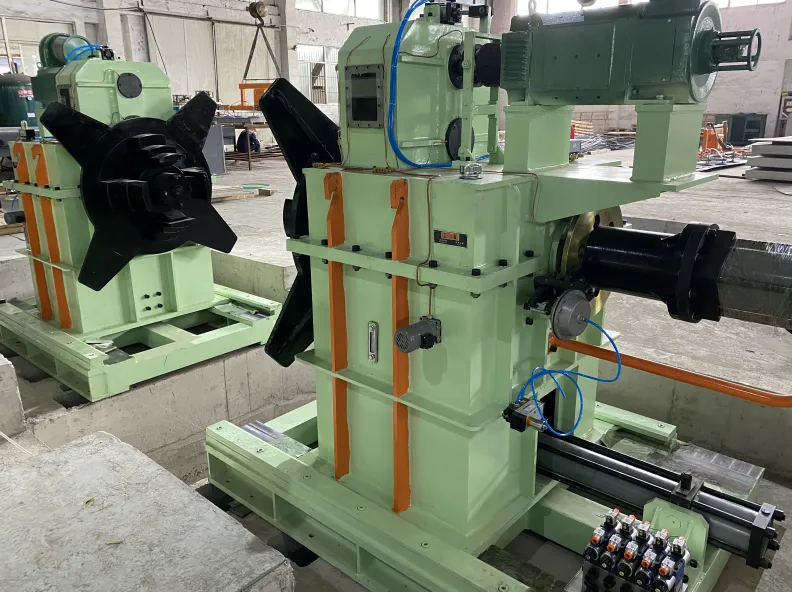

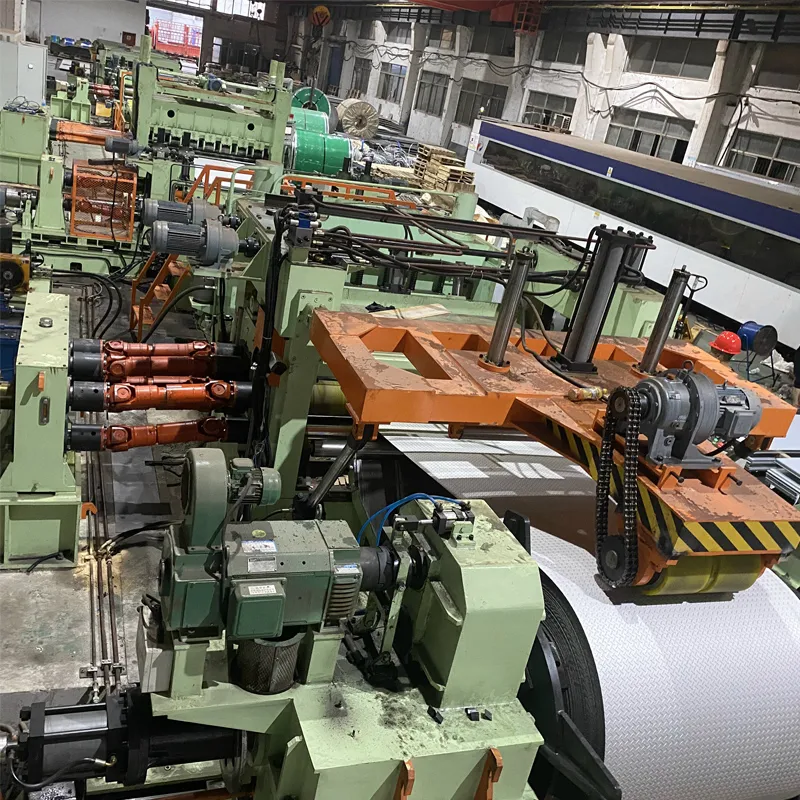

 2.Гидравлический разматыватель

◆Структура: Гидравлическое расширение и сужение для уплотнения внутреннего отверстия стальных рулонов. Внутренний диаметр: 508 мм.

◆Максимальная грузоподъемность: 20 тонн с гидравлической опорной стойкой.

◆Двигатель 4 кВт приводит в движение катушки.

◆Функция: Зафиксируйте катушку для достижения функции размотки с помощью тормоза. Машина направляет внутренние отверстия стальных катушек на центр разматывателя. Гидравлический разматыватель расширения и сжатия приводится в действие гидравликой, чтобы затянуть внутреннее отверстие стальной катушки.

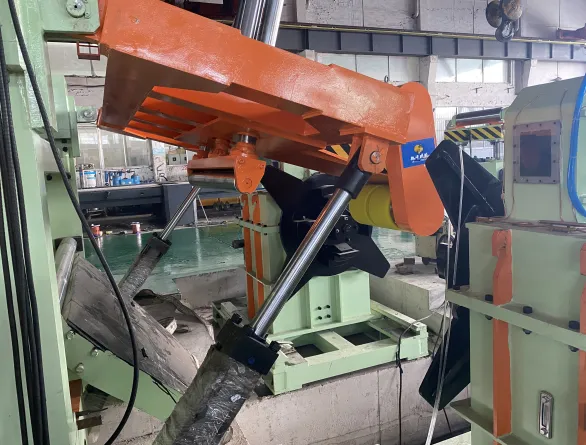

3. 3. Гидравлический пресс и зажимное устройство

◆Два гидравлических цилиндра управляют подъемом разматывающего резинового ролика.

◆Гидравлическая лопата, гидравлическая лопата и т.д. для подачи стальных пластин.

◆Гидравлическое прессовочное и направляющее устройство: приводится в действие циклоидным редукторным двигателем мощностью 15 кВт. Установка ручного сцепления. Прижимной ролик прижимается гидравлическими цилиндрами.

Режим привода с использованием привода нижнего ролика. Диаметр гидроцилиндра: φ100

◆Конструкция: сварная из стальных пластин и профилированного прутка.

4. 4. Боковое направляющее устройство

◆Подключение с помощью устройства Pinch and Press

◆Состоит из рамы, направляющего ролика, регулировочного устройства, подвижной платформы и многороликового колеса.

◆Вертикальные ролики с обеих сторон направляют лист прямо в выпрямитель.

◆Обе стороны направляющих вертикальных роликов регулируются вручную с помощью обоих концов винта. Ширина регулировки составляет: 500-1650 мм.

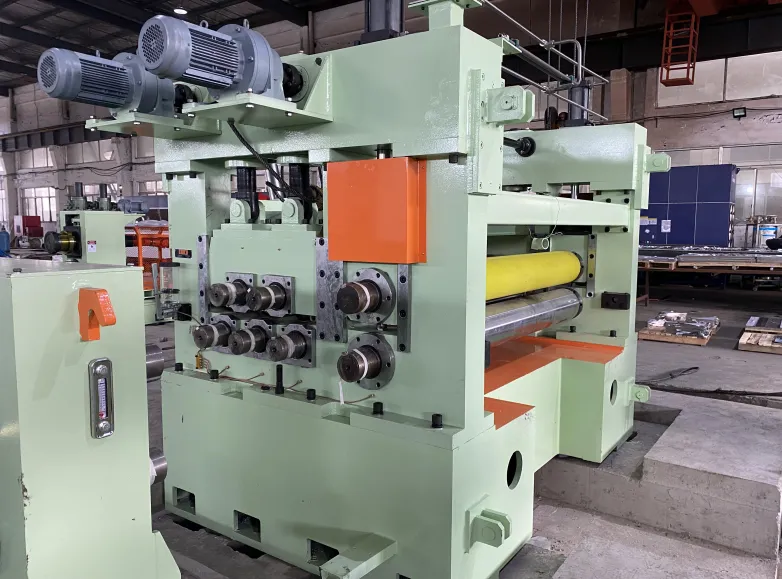

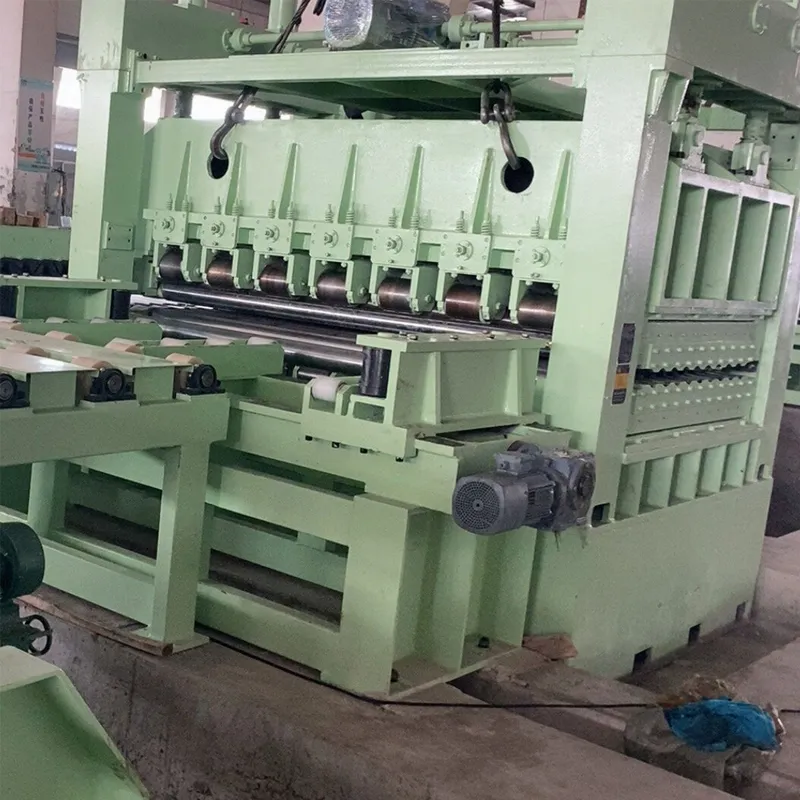

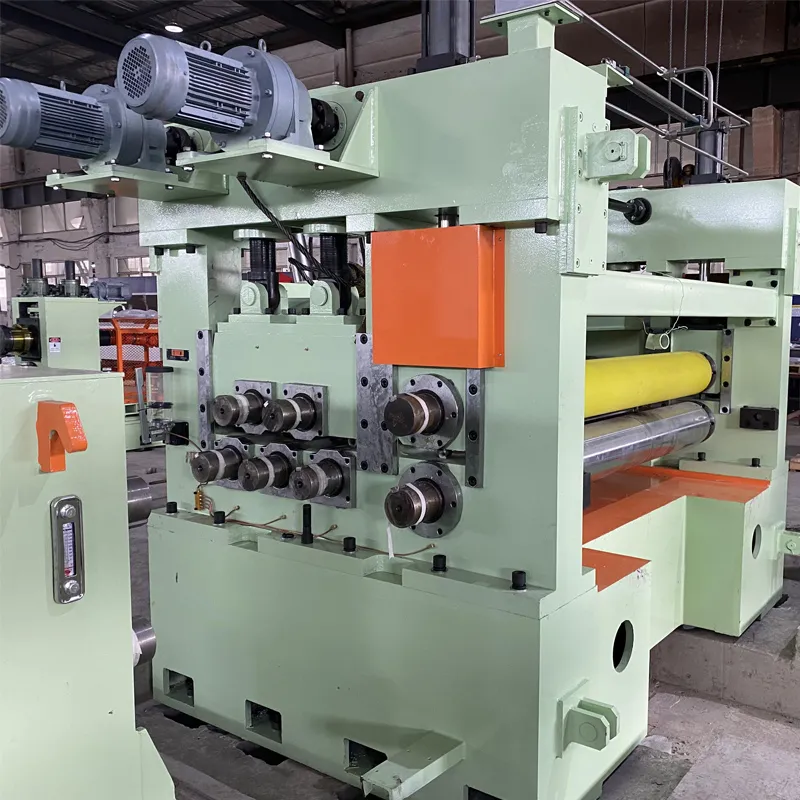

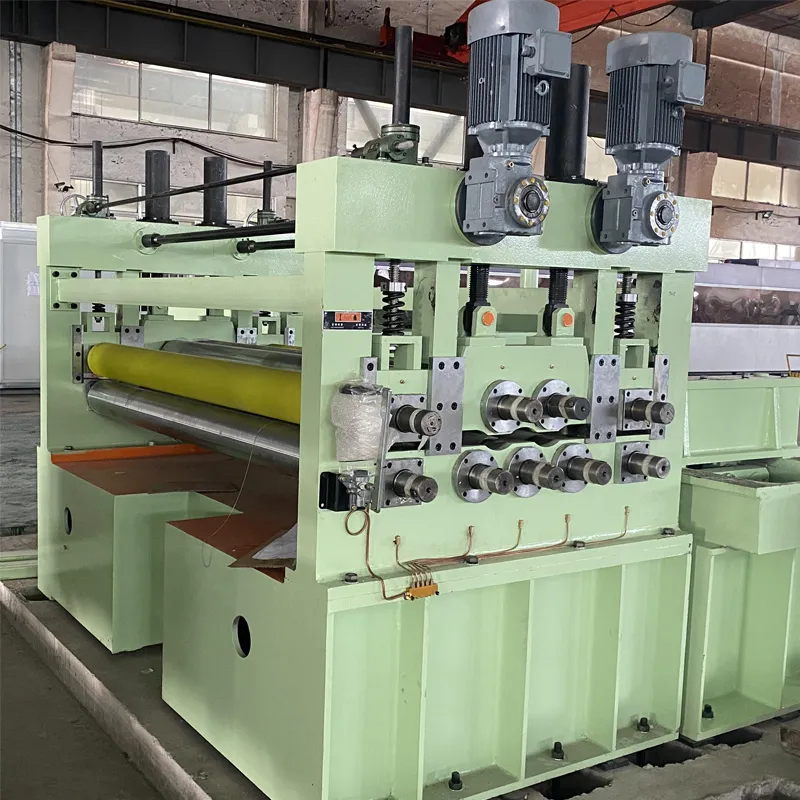

5. 5. Четырехкратная правильная машина （45кВт переменного тока）

◆Он состоит из 17 выравнивающих роликов, 4 групп поддерживающих роликов, 2 прижимных роликов, приводного устройства и рамы. Обе стороны каждого ролика передаются игольчатыми штифтами, все являются основными роликами силы. Диаметр роликов составляет φ95 мм

◆Функция опорного ролика заключается в уравновешивании силы выравнивающих роликов и уменьшении трения роликов.

◆Зазор между рабочими роликами можно регулировать электрически с помощью двух маховиков, что обеспечивает качество выравнивания.

◆Приводная модель: все независимые ролики и коробка передач приводятся в движение двигателем постоянного тока мощностью 75 кВт.

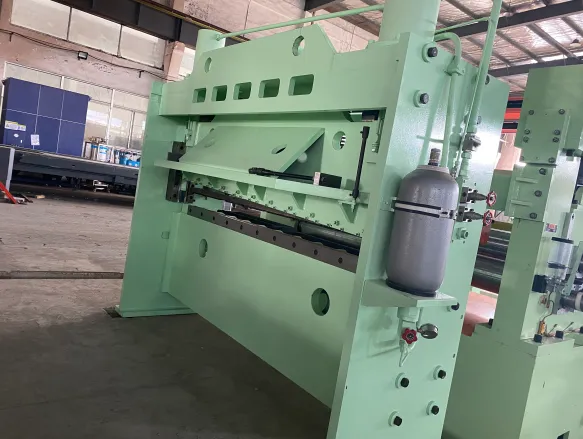

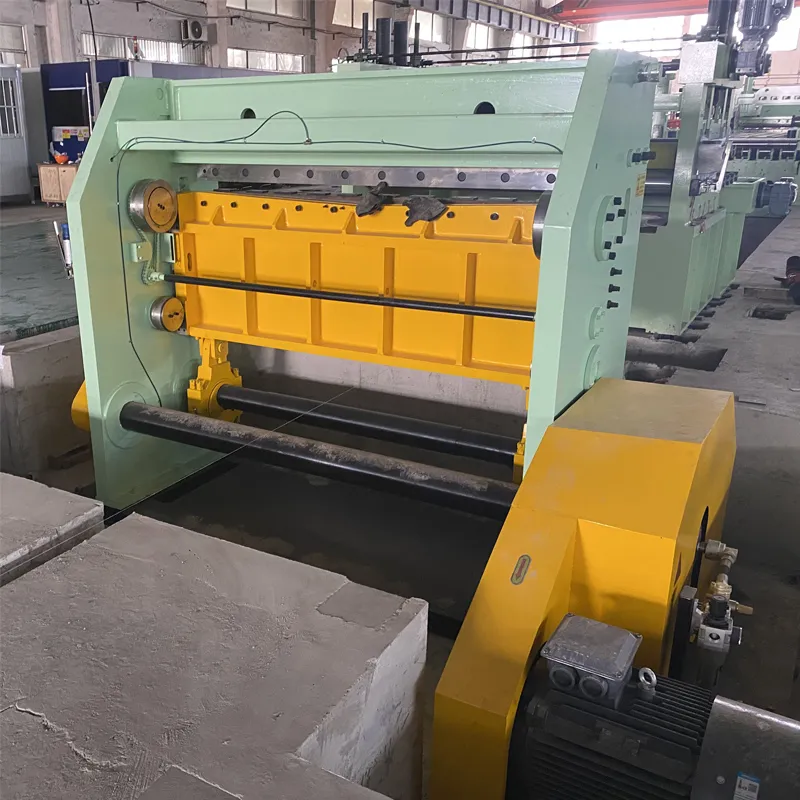

6.Резак

◆Модель среза: резка сверху вниз гидравлически, которая взаимодействует с сигналом, поступающим напрямую от питателя, и автоматически срезает.

◆Использует конструкцию с регулировкой зазора для резки материалов и может безопасно резать стальные пластины толщиной 4,5 мм.

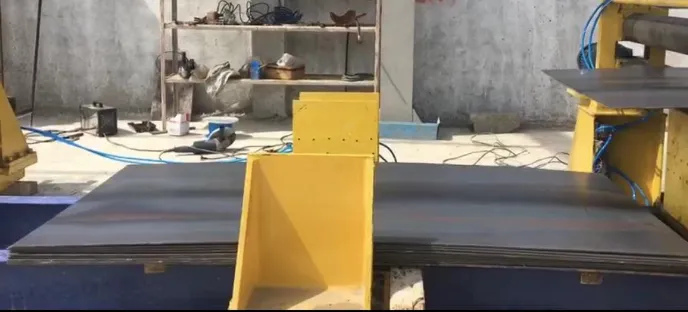

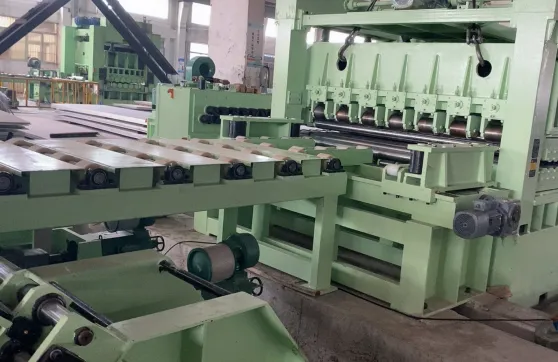

7. 7. Таблица дебиторской задолженности на земле

◆Длина пластин может варьироваться от 1000 до 10000 мм (можно изменить по индивидуальному заказу)

◆Ширина может варьироваться от 500 до 1650 мм.

◆ Оснащен простым пневматическим штабелером для выравнивания листов

8．Пневматическая система

◆Пневматическая система состоит из пневматического источника питания (подготавливается покупателем), компонентов обработки источника воздуха, соленоида, соответствующего трубопровода, воздушного цилиндра и т. д. Компоненты изготовлены из высококачественной продукции.

◆Технические параметры: давление источника воздуха: 0,5-0,8 МПа. Производительность: 1 м³/мин (состояние сжатия)

9. 9. Гидравлическая система

◆Убедитесь в использовании каждой гидравлической детали.

◆Рабочее давление гидравлической системы составляет 6,3-16 МПа.

10. 10. Электрическая система

◆Использует режим управления ПЛК, контролирует всю линию резки фиксированной длины с помощью кодов и автоматический подсчет.
