Wprowadzenie do produktu





ctl machine

I.Parametry techniczne:

NIE

Nazwa

Parametr

1

Model sterowania

PLC DC control

2

Przybory

Stal węglowa

3

Wytrzymałość na rozciąganie

≤550 Mpa

4

Grubość

0.5-4.5 mm

5

Szerokość

500-1500 mm

6

ID cewki

Φ480-520 mm(Φ508mm)

7

Średnica zewnętrzna cewki

≤Φ1600mm

8

Waga cewki

≤20T

9

Prędkość linii

≤25 m/min

10

Prędkość cięcia

może ciąć około 1-2 kawałki po 10 m na minutę;

it can cut about 3 pieces for 6m per minute;

it can cut about 4-5 pieces for 3m per minute;

it can cut about 5-6 pieces for 2m per minute;

it can cut about 7-8 pieces for 1m per minute;

11

Średnica rolek poziomujących

Φ95 mm

12

Wałki prostujące

17 szt.

13

Materiał wałka poziomującego

GCR15

14

Uprząż

HRC56°-60°

15

Materiał ostrza tnącego

H13K

16

Tolerancja przekątnej

±2mm(L=2m)

17

Tolerancja długości

±1.5mm(L=2m)

18

Wyprostuj precyzję

±1mm

19

Moc

380 V/50 Hz/3 fazy

20

obszar całej linii

25m(dł.)X7m(szer.)

21

Kierunek całej linii

Od prawej do lewej

22

Kolor

Niebieski

23

Całkowita pojemność

Około 110 kW

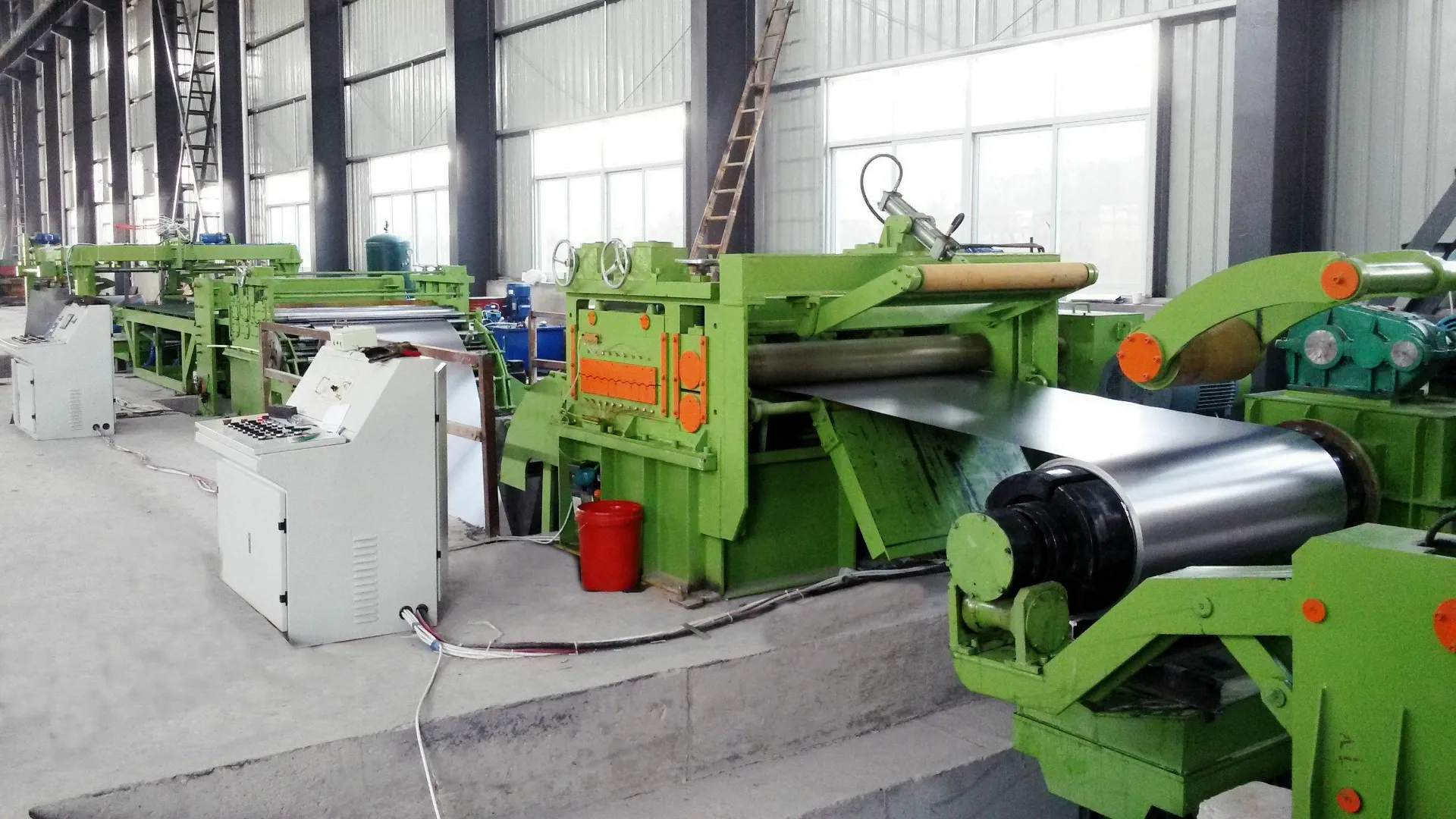

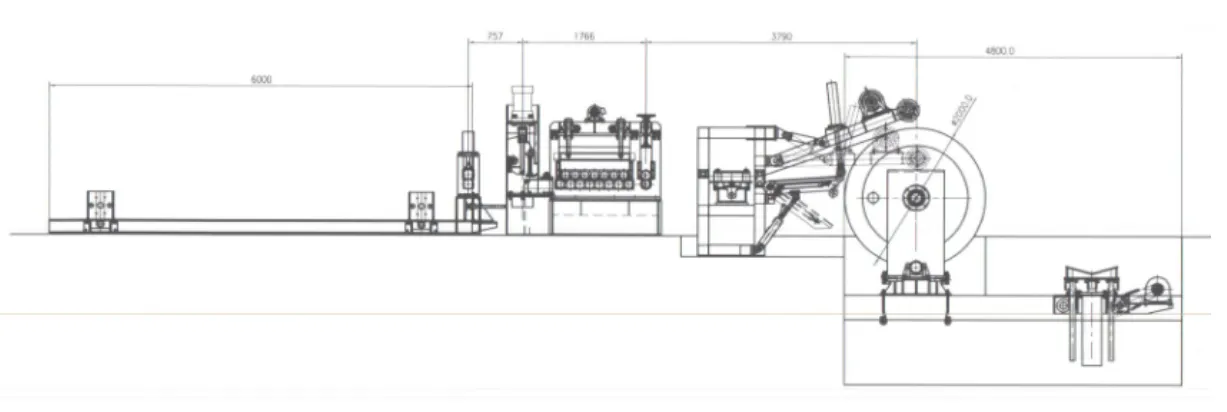

II. Przebieg procesu

Od prawej do lewej: rozwijarka + wózek do zwijania kręgówUrządzenie dociskowe z urządzeniem prowadzącym bocznymprostownica + urządzenie kodujące + urządzenie do nakładania foliiHydrauliczna maszyna tnącatabela należności.

cut to length line

III. Urządzenia złożone

NIE

Nazwa

Ilość

1

Wózek z cewką hydrauliczną

1 zestaw

2

Rozwijarka hydrauliczna

1 zestaw

3

Prasa hydrauliczna i urządzenie zaciskowe

1 zestaw

4

Urządzenie do prowadzenia bocznego

1 zestaw

5

Poziomica czterokrotna

1 zestaw

6

Przecinarka hydrauliczna

1 zestaw

7

Tabela należności na ziemi

1 zestaw

8

Układ pneumatyczny

1 zestaw

9

Układ hydrauliczny

1 zestaw

10

Układ sterowania elektrycznego

1 zestaw



IV, krótka instrukcja

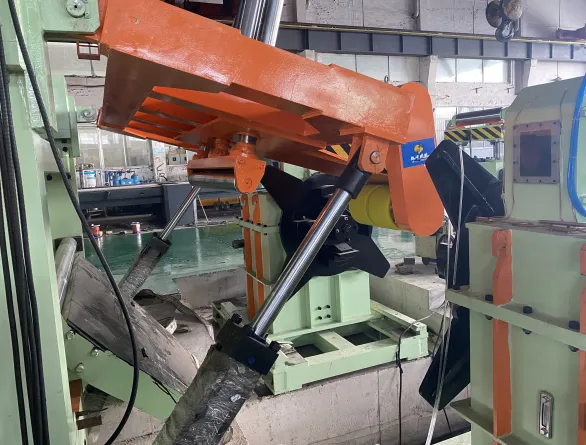

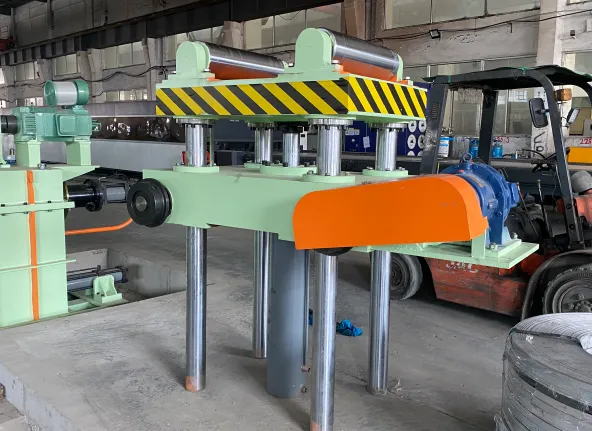

  1. 1.Wózek hydrauliczny

◆Wózek może poruszać się poziomo i pionowo, co jest wygodne przy umieszczaniu zwojów stali w rozwijarce.

◆Napędzany jest pionowo za pomocą siłownika hydraulicznego z czterema filarami prowadzącymi.

◆Ruch poziomy napędzany jest silnikiem cykloidalnym.

◆Jego pojemność może osiągnąć 20 ton (maks.)

◆Funkcja: Służy do podnoszenia i opuszczania, przesuwania do przodu i do tyłu, aby ułatwić ładowanie cewek na rozwijarce. Sterowanie hydrauliczne podnoszeniem, napędy silnikowe poruszają się. Wózek jest sterowany na pomocniczym panelu sterowania. Jego prędkość poruszania się wynosi 6-7 m/min. Gdy cewki znajdują się na rozwijarce, wózek powróci do pozycji początkowej. Może również zabrać z powrotem niedokończone cewki z rozwijarki.

cut to length line machine



cut to length lines

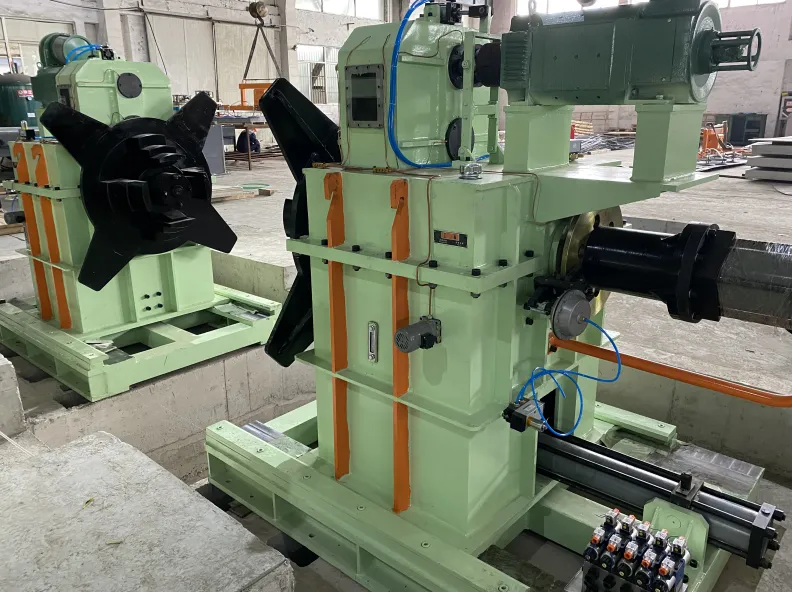

 2.Rozwijarka hydrauliczna

◆Struktura: Hydrauliczne rozszerzanie i kurczenie w celu uszczelnienia wewnętrznego otworu zwojów stalowych. Średnica wewnętrzna: 508 mm.

◆Maksymalna ładowność: 20T z hydraulicznym stojakiem podporowym.

◆Silnik o mocy 4 kW napędza cewki.

◆Function: Fixed the coil to achieve unwinding function, with brake.  The car makes the inner holes of steel coils aim at the de-coiler center. The hydraulic expand and shrink de-coiler is driven by hydraulic, to tight the inner hole of steel coil.

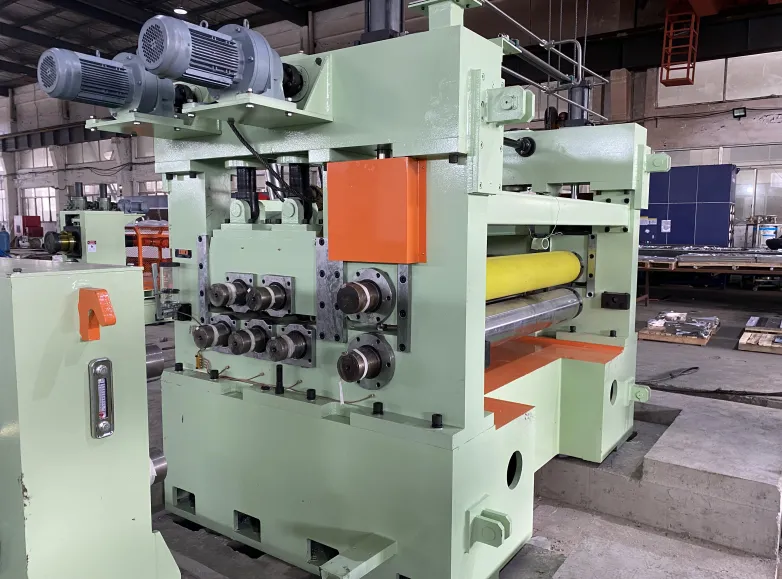

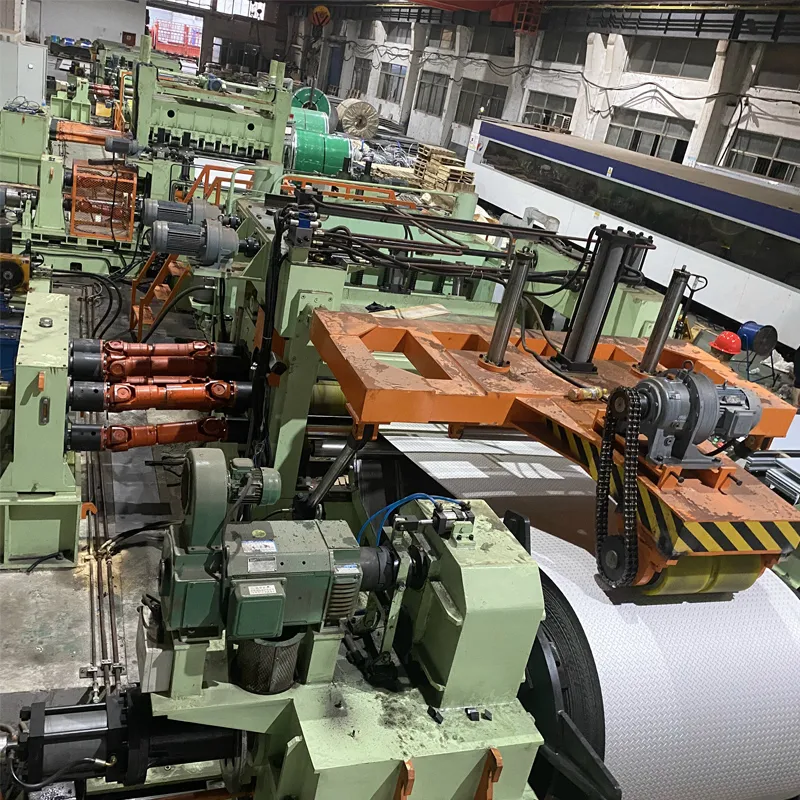

  1. 3.Prasa hydrauliczna i urządzenie zaciskowe

◆Dwa siłowniki hydrauliczne sterują podnoszeniem wałka gumowego.

◆Hydrauliczna głowica łopaty, hydrauliczna głowica łopaty itp. do podawania płyt stalowych.

◆Urządzenie hydrauliczne dociskające i prowadzące: Napędzane silnikiem cykloidalnym o mocy 15 kW. Ustawianie sprzęgła ręcznego. Rolka dociskowa dociskana przez cylindry hydrauliczne.

Drive mode using the lower roller drive. The diameter of hydraulic cylinder is: φ100

◆Struktura: Spawana za pomocą płyt stalowych i profilowanych prętów

cut to length machine



ctl machine
  1. 4Urządzenie prowadzące boczne

◆Połącz za pomocą urządzenia do szczypania i naciskania

◆Składa się z ramy, rolki prowadzącej, urządzenia regulacyjnego, ruchomej platformy i koła wielorolkowego

◆Pionowe rolki po obu stronach prowadzą arkusz bezpośrednio do prostownicy.

◆Both sides of guiding vertical rollers adjust by the both ends of the screw by manual. The adjusting width is: 500-1650mm.

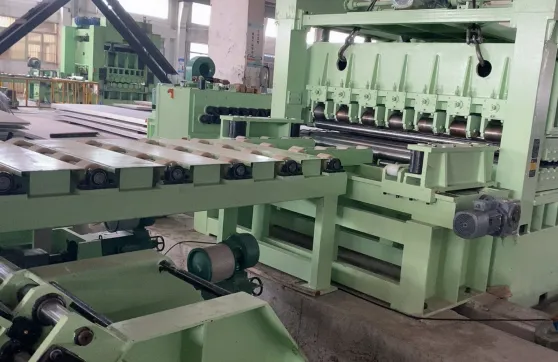

  1. 5. Maszyna do prostowania czterokrotnego (45KW AC)

◆It is composed of 17 leveling rollers, 4 groups of supporting rollers, 2 pinch rollers ,driving device and frame. Both sides of each rolling wheel is transmitted by needle pins all are the main force rollers. The rollers diameter is φ95mm

◆Funkcją rolki podporowej jest równoważenie siły rolek poziomujących i zmniejszanie tarcia rolek.

◆Odstęp między wałkami roboczymi można regulować elektrycznie za pomocą dwóch kółek ręcznych, co gwarantuje jakość poziomowania.

◆Driving model: all the independent rollers and gear box are driven by 75Kw DC motor.

cut to length line



cut to length line machine

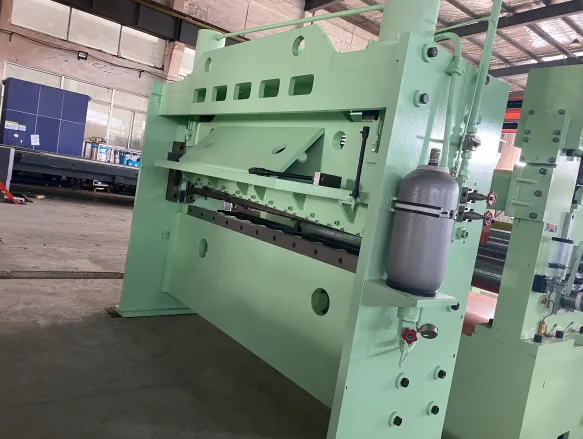

6.Nóż

◆Model nożycowy: cięcie od góry do dołu sterowane hydraulicznie, współpracuje z sygnałem bezpośrednio z podajnika i tnie automatycznie.

◆Zastosowano konstrukcję z regulacją szczeliny, aby ciąć materiały i bezpiecznie ciąć płyty stalowe o grubości 4,5 mm.

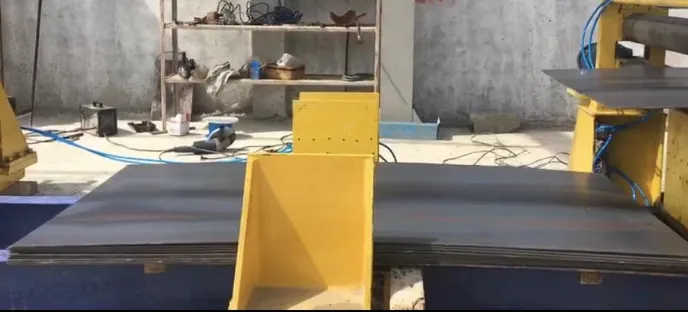

  1. 7. Tabela należności na gruncie

◆Długość płyt może wynosić od 1000 do 10000 mm (można ją dostosować)

◆Szerokość może wynosić od 500 do 1650 mm.

◆Wyposażony w prosty pneumatyczny układ do układania arkuszy

cut to length lines



8.Układ pneumatyczny

◆Układ pneumatyczny składa się z układu zasilania powietrzem (przygotowanego przez kupującego), komponentów uzdatniania powietrza, elektromagnesu, odpowiedniego rurociągu i cylindra powietrznego itp. Komponenty te są produktami wysokiej jakości.

◆Technical parameters: stress of air source: 0.5-0.8Mpa. The capacity: 1m³ /min(compressive state)

  1. 9. Układ hydrauliczny

◆Zapewnij wykorzystanie wszystkich części hydraulicznych.

◆Ciśnienie robocze układu hydraulicznego wynosi 6,3-16Mpa.

  1. 10. Instalacja elektryczna

◆Zastosowanie trybu sterowania PLC, sterowanie całą linią cięcia o stałej długości za pomocą kodów i automatyczne liczenie.
