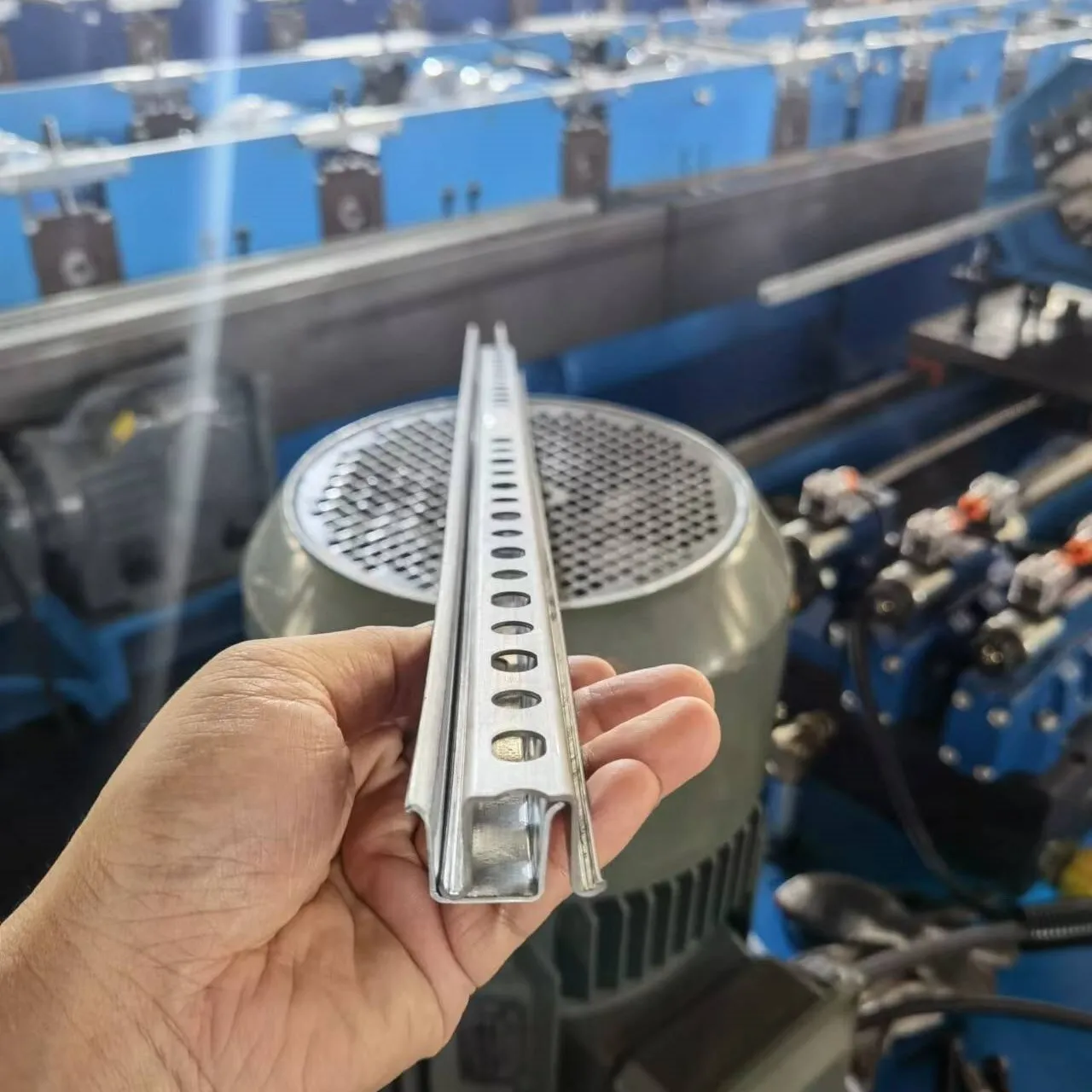

Профилегибочная машина для DIN-рейки

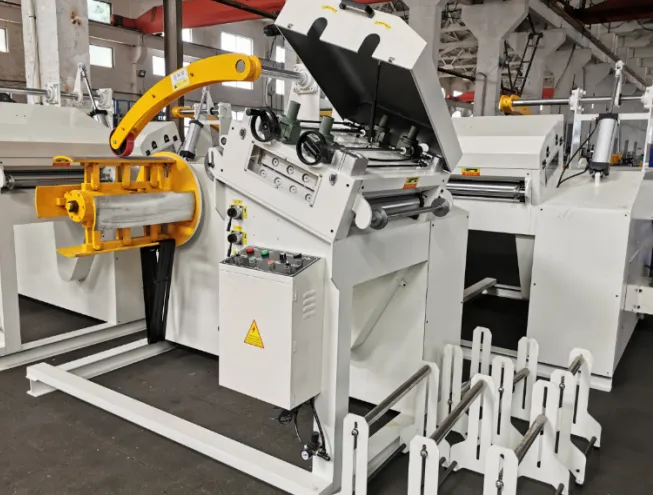

Разматыватель 1,2 т с выравниванием (2 в 1)

1. Разматыватель: электрический разряд, гидравлическое натяжение

2.Грузоподъемность разматывателя: ≤2т

3. Внутренний диаметр разматывающей машины: φ508 мм

4. Диапазон прокатки: φ470-φ530 мм

5.Мощность разматывателя: 1,5 кВт

6.Мощность гидравлической системы разматывателя: 3 кВт

7. Преобразователь частоты: Siemens

8.Структура механизма выравнивания: двухроликовый зажим, семироликовый выравниватель

9. Диаметр вала выравнивающего ролика: приблизительно φ 52,5 мм

10.Материал выравнивающего ролика: высококачественный 40Cr

11. Метод термообработки выравнивающего вала: поверхностная высокочастотная закалка

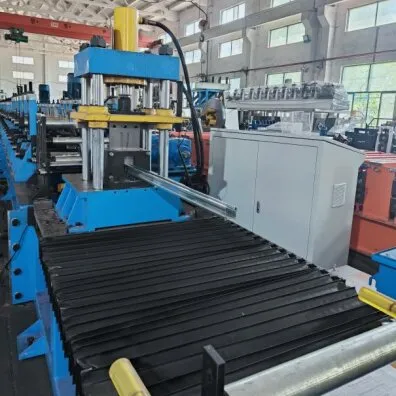

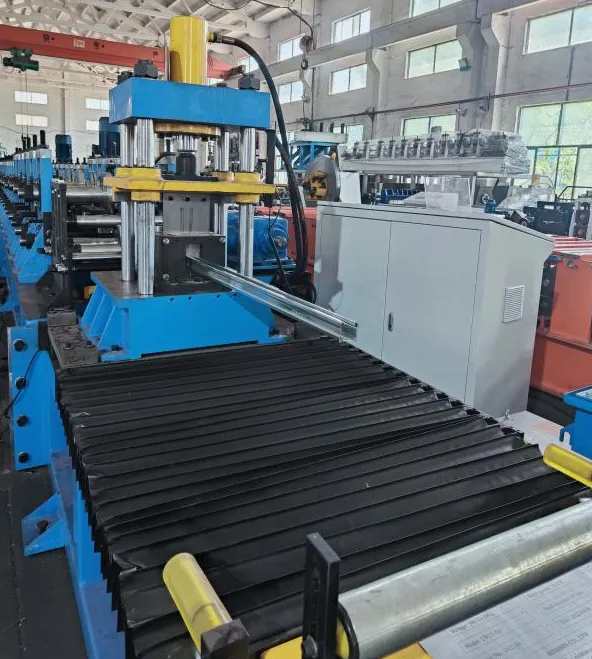

2.Сервосистема подачи с пробивной машиной

1.Сервоподача: приводится в действие серводвигателем, подача в пробивной станок

2. Модель сервопривода: NCF-200

3.Ширина рулона стали: максимум 200 мм

4. Мощность подачи: двигатель Yaskawa 0,85 кВт

5. Скорость подачи сервопривода: максимум 30 м/мин, регулируемая

6. Модель пуансона: JH21-45

7.Количество поездок: 80 раз/мин

8. Линейная скорость формовочной машины: 0-30 метров

9.Мощность двигателя: 5,5 кВт

10.Материал штампа: SKD11, закалочная твердость HRC58-62

11.Количество форм: 1 комплект

12.Материал: skd11

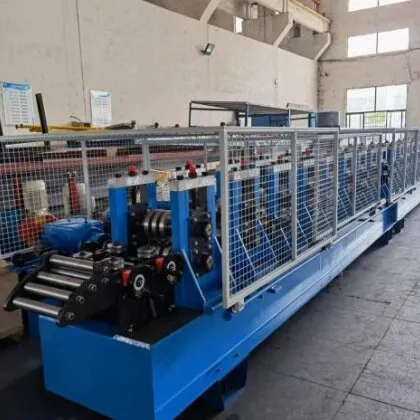

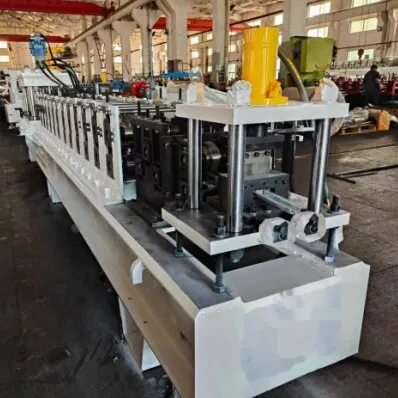

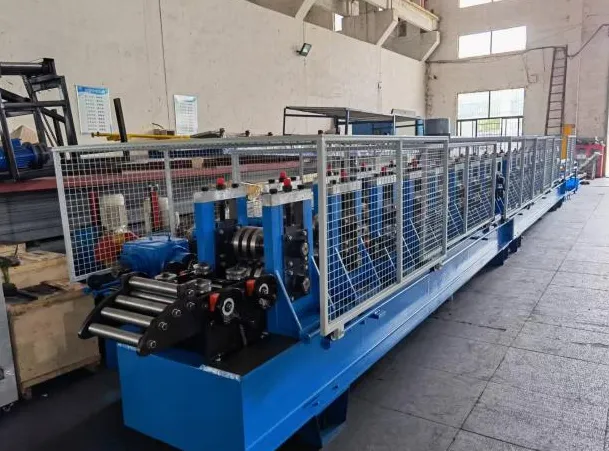

3.Профилегибочная машина

1. Рама формовочной машины: высококачественная профильная сталь, старение после сварки
2. Форма направляющей стойки: тип с боковыми роликами
3. Конструкция формовочной машины: чугунная арочная коробка передач
4. Мощность главного двигателя формовочной машины: 5,5 кВт (редуктор с твердосплавной поверхностью зубьев)
5. Скорость формовочной машины: 20-30м\мин
6. Ролики: 9 стоек
7. Материал вала: 40Cr закаленный и отпущенный (HB220-260)
8. Марка подшипника: Harbin
9. Диаметр вала: Φ60мм
10. Толщина прокатки: 1,8 мм
11. Ширина разворачивания рулонного материала: в зависимости от ширины фактической пластины испытательной машины
12. Материал ролика: cr12mov
13. Метод термической обработки валков: закалка (HRC58-62)

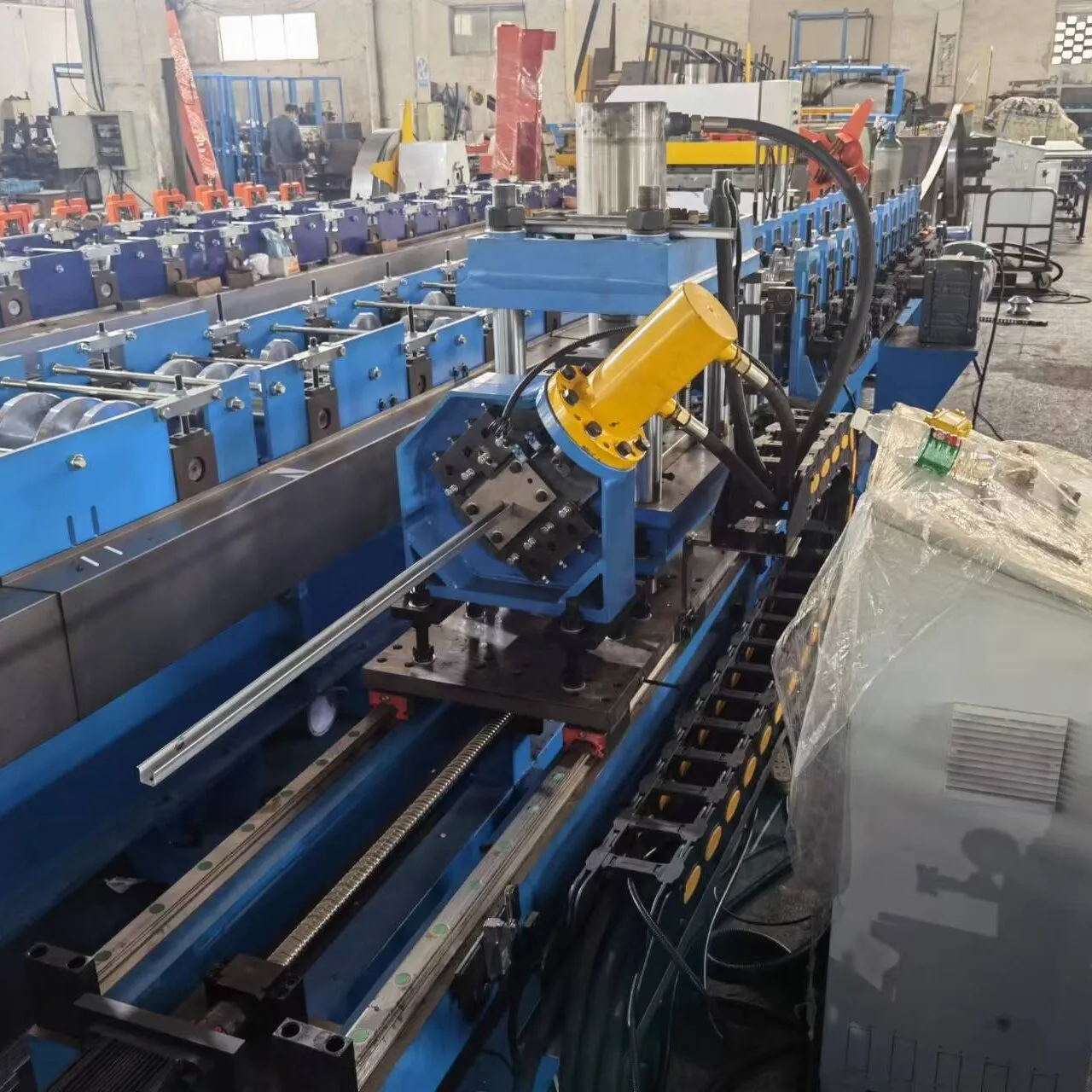

1. 4.Сервосистема резки дорожек
2. Метод резки: гидравлическая резка отходов после формовки (сервоотслеживание)
3. Мощность серводвигателя: 2 кВт
4. Марка серводвигателя: Yaskawa (Япония)
5. Шарико-винтовая передача и линейная направляющая: известный отечественный бренд
6. Материал лезвия ножниц: SKD11
7. Метод термической обработки лезвия ножниц: закалка (HRC58-62)
8. Мощность гидравлической системы: 7,5 кВт
9. Электромагнитный клапан гидравлической системы: Beijing Huade
10. Масляный насос гидравлической системы: Yuken
11. Гидравлическая система с воздушным охлаждением
12.

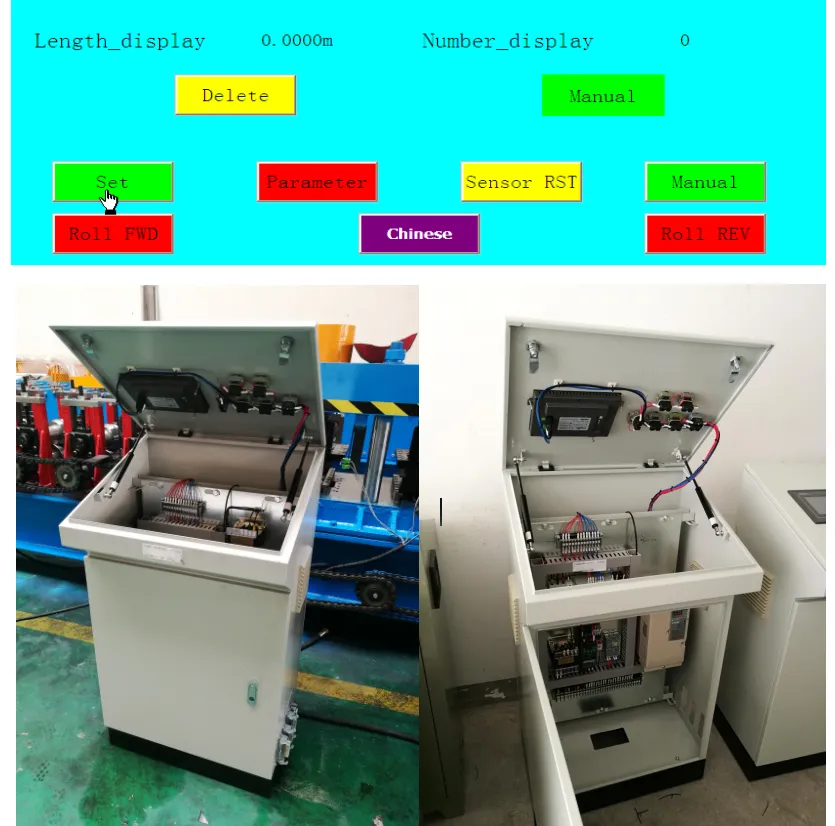

5.Система управления ПЛК

1. Инвертор: Yaskawa, Япония
2. Компьютер использует ПЛК-управление: Siemens
3. Панель управления компьютера: MCGS (штат Куньлунь Тонг)
4. Кодировщик: Обучение
5. Напряжение: 3 фазы 380В60Гц
