Umowa techniczna na zintegrowaną spawarkę
Zasada struktury

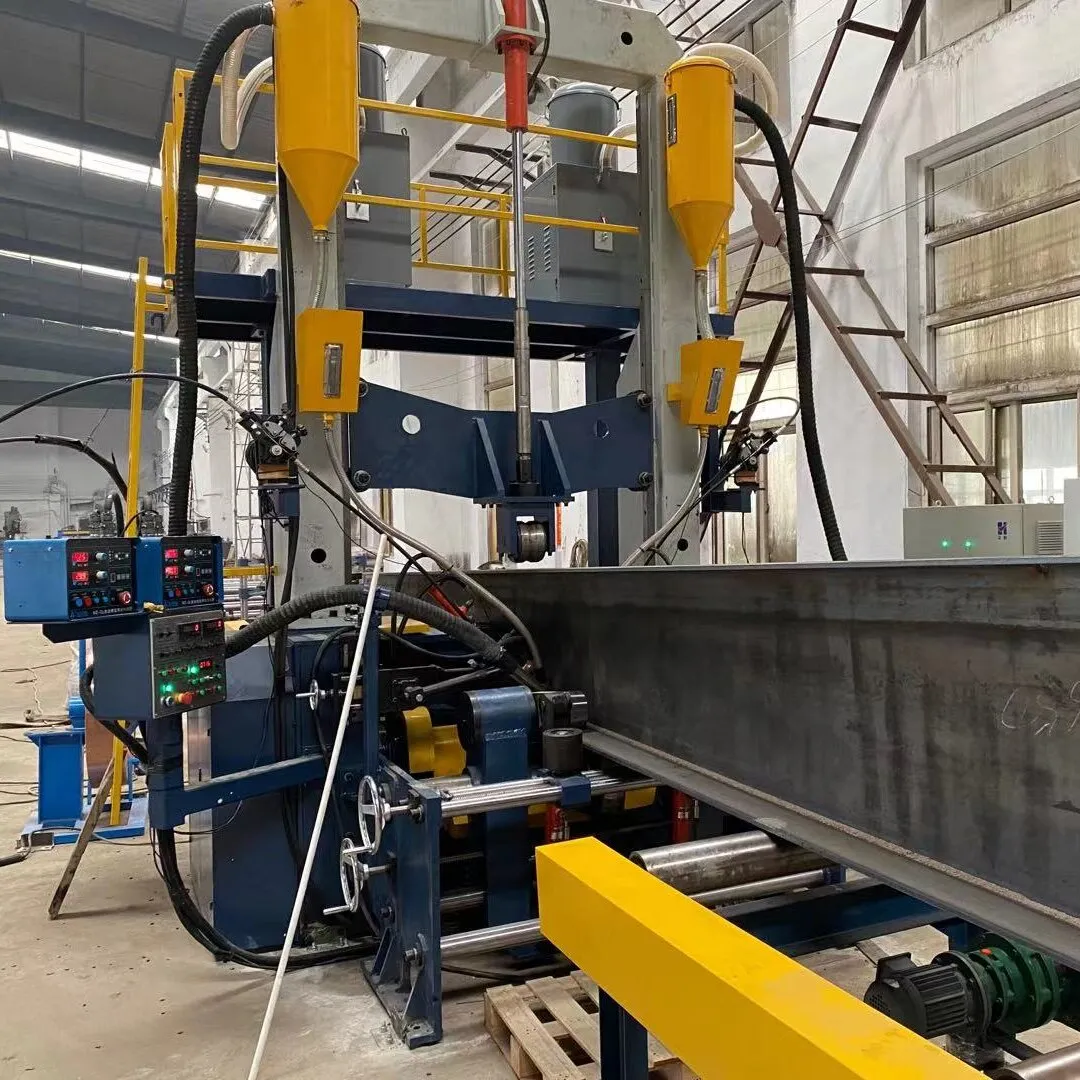

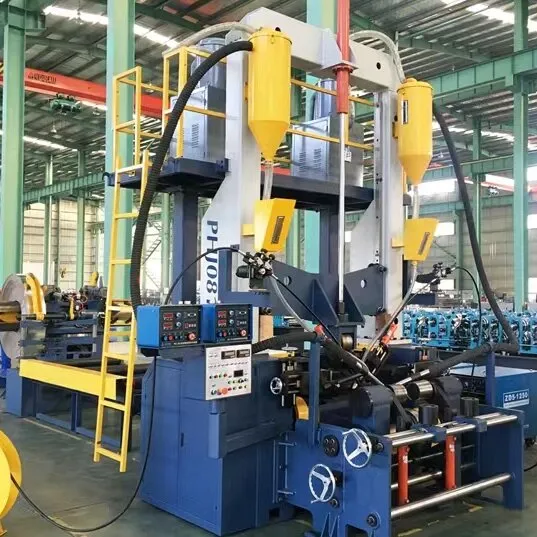

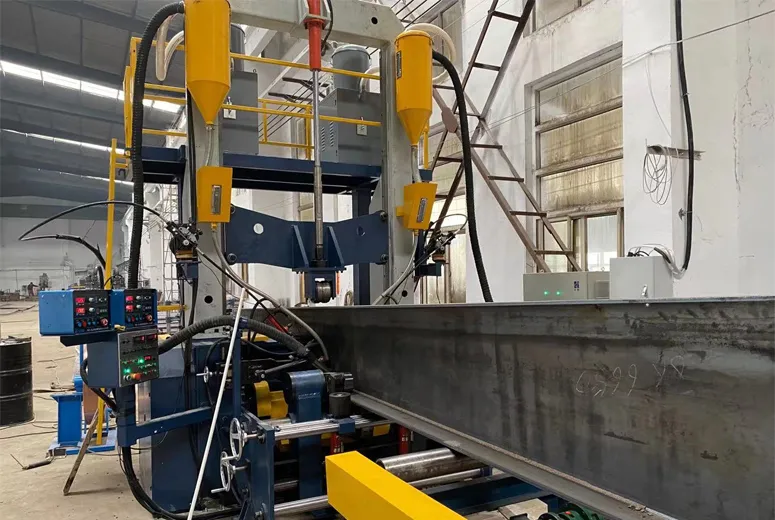

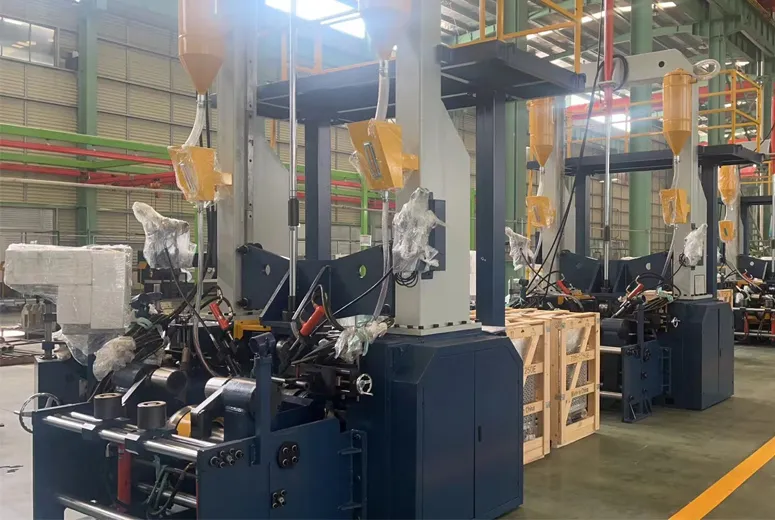

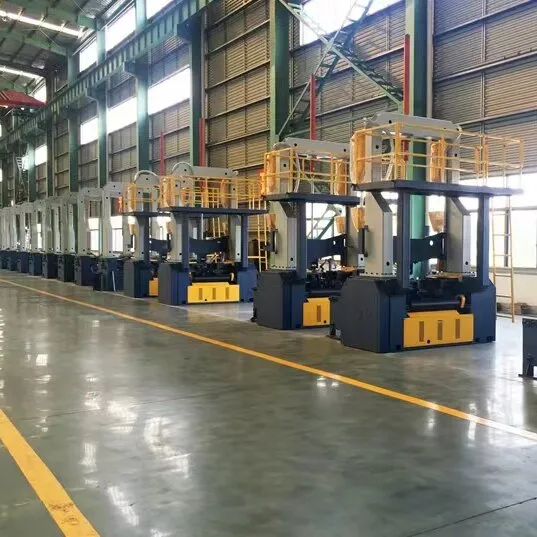

Maszyna do korekcji spawania metodą Spell składa się ze skrzydła i wstęgi ze stali H, bezpośredniego montażu, spawania, odpowiedniego specjalnego wyposażenia, które zostanie ustawione przez maszynę, spawanie bramowe, maszynę korekcyjną z trzema urządzeniami w celu ukończenia procesu skoncentrowanego w urządzeniu, znacznie zwiększając wydajność produkcji, zmniejszając koszty urządzenia, oszczędzając miejsce na instalację urządzenia, jest wydajnym urządzeniem do spawania stali H i stali T. Urządzenie składa się z hosta spawania łączonego, pomocniczej maszyny korekcyjnej, środkowego systemu wstępnej pary, aktywnej drogi rolkowej podnoszącej, aktywnej drogi rolkowej, pasywnej drogi rolkowej, systemu odzyskiwania lutu, układu hydraulicznego, elektronicznego układu sterowania, źródła zasilania spawarki itp.

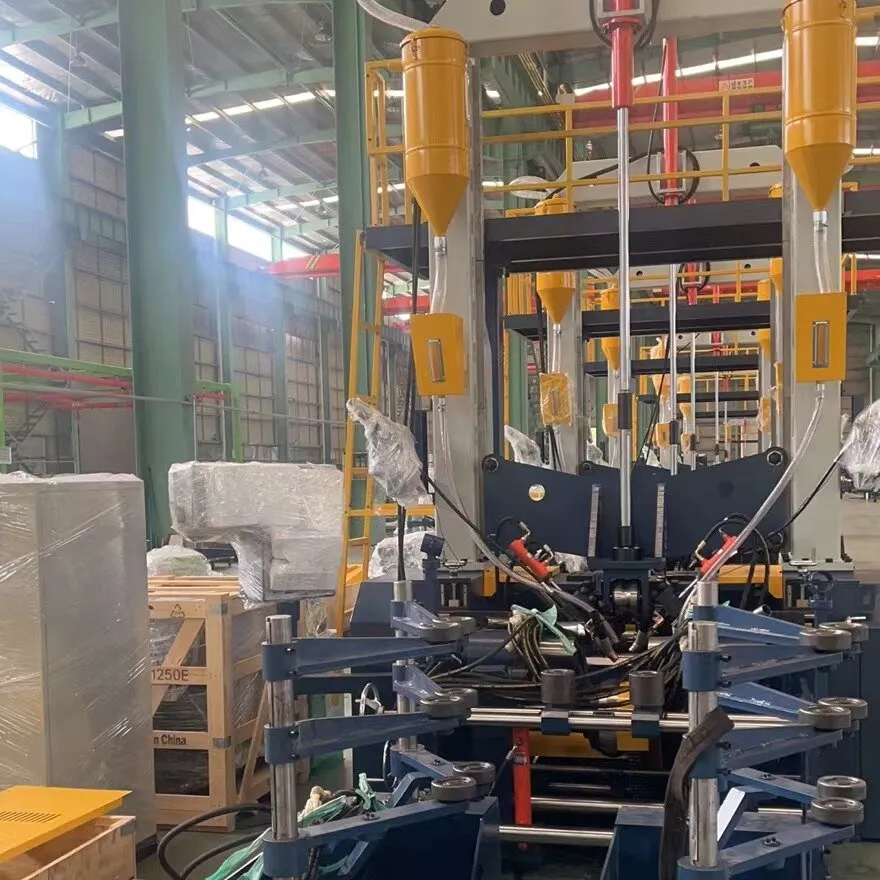

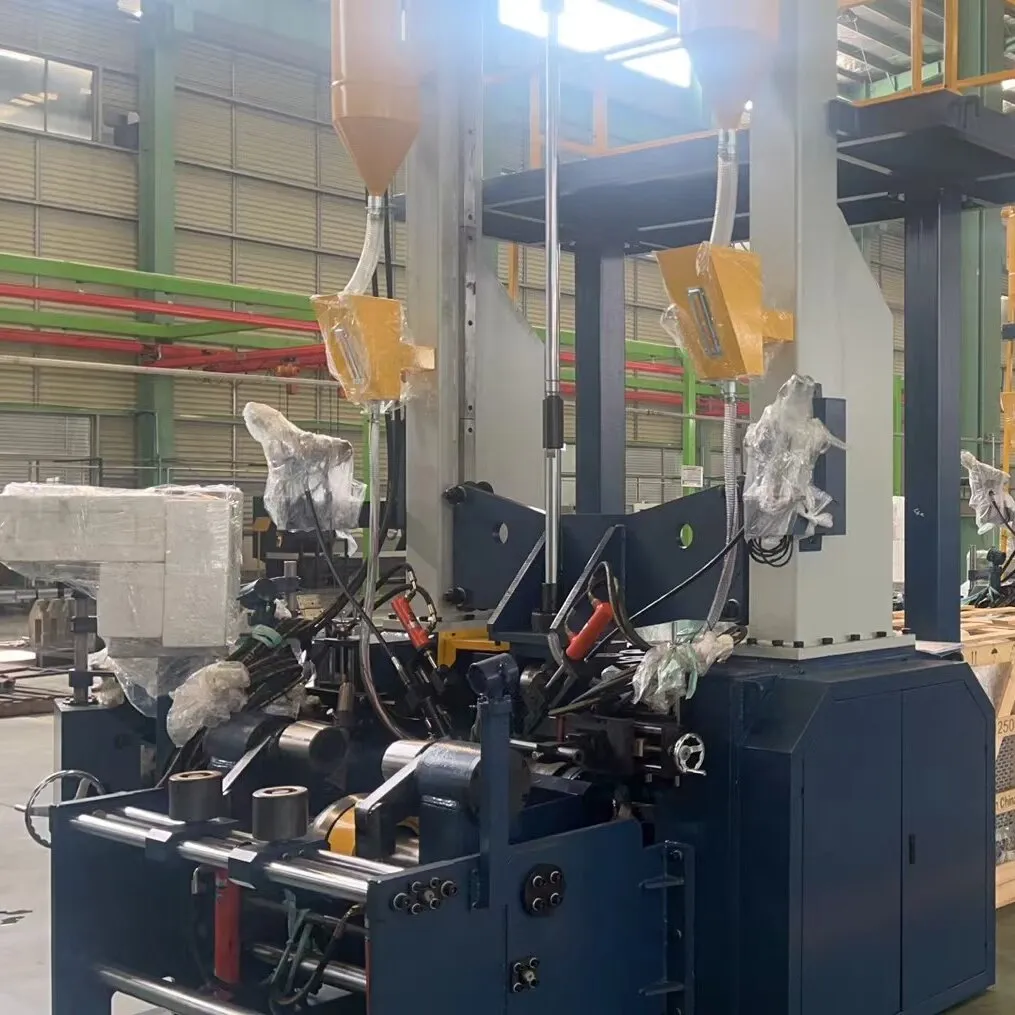

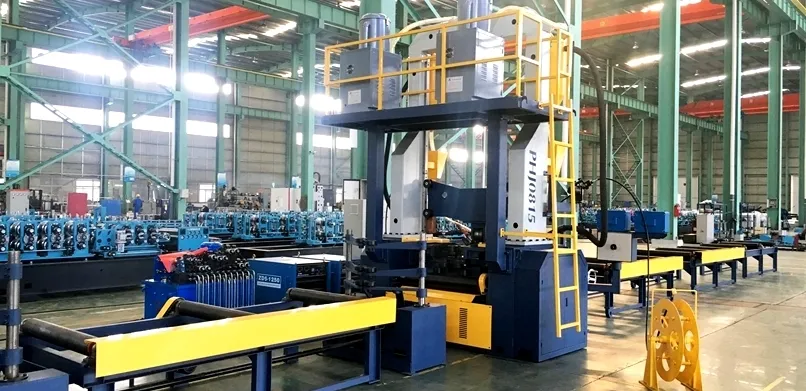

Urządzenie spawalnicze składa się z podstawy, ramy drzwi, systemu płyt błotnikowych, głównego mechanizmu napędowego, mechanizmu regulującego palnik spawalniczy, urządzenia przewodzącego itp.
Podstawa jest konstrukcją spawaną, na której zainstalowano mechanizm środkowy płyty skrzydłowej, główną rolkę napędową, mechanizm regulacji pistoletu spawalniczego, urządzenie przewodzące i ramę drzwi, dolną część wału napędowego głównego mechanizmu napędowego i łańcuch zębaty, reduktor głównego silnika napędowego umieszczony jest z boku podstawy.
Ościeżnica drzwi jest zamontowana z górnym kołem dociskowym, górne koło dociskowe jest zamocowane na belce podnoszącej ościeżnicy, belka podnosząca jest napędzana przez górny cylinder dociskowy, który może się podnosić i przesuwać po szynie prowadzącej ościeżnicy drzwi.
Brzuch błotnika jest napędzany silnikiem hydraulicznym do mechanizmu środkowego, a koło zaciskowe może neutralizować błotnik i wstęgę zaciśniętego przedmiotu obrabianego przez reduktor turbiny, napęd zębaty i napęd ślimakowy. Główna część napędowa jest napędzana przez reduktor silnika, który napędza główną rolkę napędową przez napęd łańcuchowy. Jednocześnie łańcuch przekazywany z silnika głównego napędza również główną rolkę korekcyjną pomocniczej maszyny korekcyjnej, aby obracała się z tą samą prędkością. Prędkość spawania zespołu jest regulowana przez konwersję częstotliwości prądu przemiennego, którą można regulować w zakresie 0,35-4 m / min.
Kompresja środkowego zacisku i górnego koła dociskowego jest napędzana przez układ hydrauliczny, a siła kompresji każdej czynności może być regulowana za pomocą zaworu regulującego ciśnienie na stacji hydraulicznej.
Maszyna pomocnicza korygująca składa się z górnego mechanizmu koła korekcyjnego, dolnego mechanizmu koła korekcyjnego, mechanizmu środkowego pary błotników, płyty ściennej itp. Dwa górne koła korekcyjne są napędzane przez siłownik hydrauliczny w celu dociśnięcia błotnika w dół; jedno dolne koło korekcyjne jest napędzane przez łańcuch urządzenia spawającego w celu ciągłej korekcji przedmiotu obrabianego.
Układ wstępnego ustawiania służy do wstępnego ustawienia skrzydeł i osłony na wejściowym kanale rolkowym, a dwa siłowniki hydrauliczne odpowiednio napędzają mechanizm ustawiania błotnika i osłony.
Aktywna rolka podnosząca pełni funkcję podnoszenia i może podnosić obrabiany element po odkształceniu spawalniczym.
System odzyskiwania lutowia może rozprowadzać lutowie wokół spoiny i poddawać recyklingowi nadmiar lutowia po spawaniu, dzięki czemu dostarczanie i odzyskiwanie lutowia odbywa się w ramach systemu cyrkulacyjnego.
Układ hydrauliczny składa się ze stacji hydraulicznej, cylindra hydraulicznego, silnika hydraulicznego i rurociągu, który steruje podnoszeniem górnego koła dociskowego, zaciskaniem i zwalnianiem wstęgi skrzydła, przesuwaniem i wycofywaniem pistoletu spawalniczego, ustawianiem i resetowaniem wstępnie ustawionego układu, podnoszeniem i unoszeniem rolki podnoszącej oraz innymi funkcjami.
Układ sterowania elektrycznego składa się ze skrzynki sterowniczej, skrzynki operacyjnej i rurociągu, które kontrolują obroty i regulację prędkości głównego silnika przekładni, silnika stacji hydraulicznej i zaworu elektromagnetycznego.
Do spawania łukowego używana jest spawarka Chengdu Huayuan ZD5-1250, która może znacznie zwiększyć wydajność spawania (najwyższa prędkość spawania wynosi 1,2 m/min) i zapewnić pierwotne formowanie spawane przedmiotu obrabianego.
Zakres dostawy i jednostki składowe
Miejsce spawania w miejscu połączenia: podstawa, rama drzwi, mechanizm środkowy płyty osłonowej błotnika, mechanizm napędu głównego itp.
Maszyna pomocnicza korekcyjna: mechanizm górnego koła korekcyjnego, mechanizm dolnego koła korekcyjnego, mechanizm środkowy pary błotników i inne rolki transportowe: aktywna rolka podnosząca 2, aktywna rolka 2, pasywna rolka 2
Układ wstępnego ustawiania: skrzynia, drążek pociągowy, 2 zestawy siłowników hydraulicznych
Układ hydrauliczny: stacja hydrauliczna, wąż wysokociśnieniowy i inny elektroniczny układ sterowania: szafa elektryczna, skrzynka sterownicza, przetwornica częstotliwości prądu przemiennego itp.
System odzyskiwania spawacza: maszyna do odzyskiwania, cylinder separacyjny, rura spawalnicza itp.
Zasilanie spawalnicze: Zasilacz Huayuan 1250 2 zestawy
