Awtomatiki saklaýjy bilen “Guardrail Roll” emele getiriji maşyn

1. El bilen bezeg

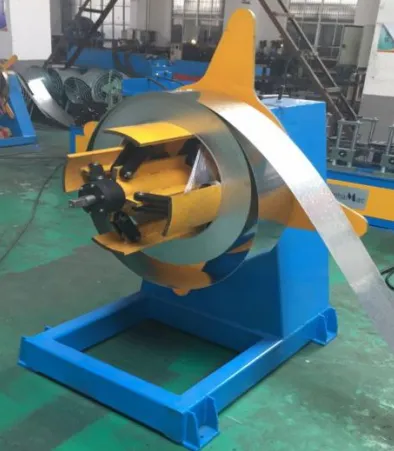

2. Uncoiler: passiw göwünsiz, el bilen berkitmek
3. Örtügiň ýük göterijilik ukyby: 5T
4. Inner diameter of uncoiling machine: φ508mm
5. Rolling range: φ460-530mm
6. Rolling width: ≤500
7.

1. Iýmitlendiriş ulgamy

1. 1.Goýulýan iýmitlenme: Gapdal rolik görnüşli esasy maşyn iýmit girelgesi çep we sag gollanmalar bilen üpjün edilende, çig mal plastinkasynyň iki tarapy çepe we saga ugrukdyrylandan soň esasy maşyna girýär, çig mal plastinkasy we rulon emele getiriş ulgamy dogry pozisiýany saklaýar. Gollanma ýagdaýy el bilen nurbat mehanizmi bilen sazlanyp bilner, çep we sag bolsa özbaşdak sazlanyp bilner. Gollanma rulony söndürildi.

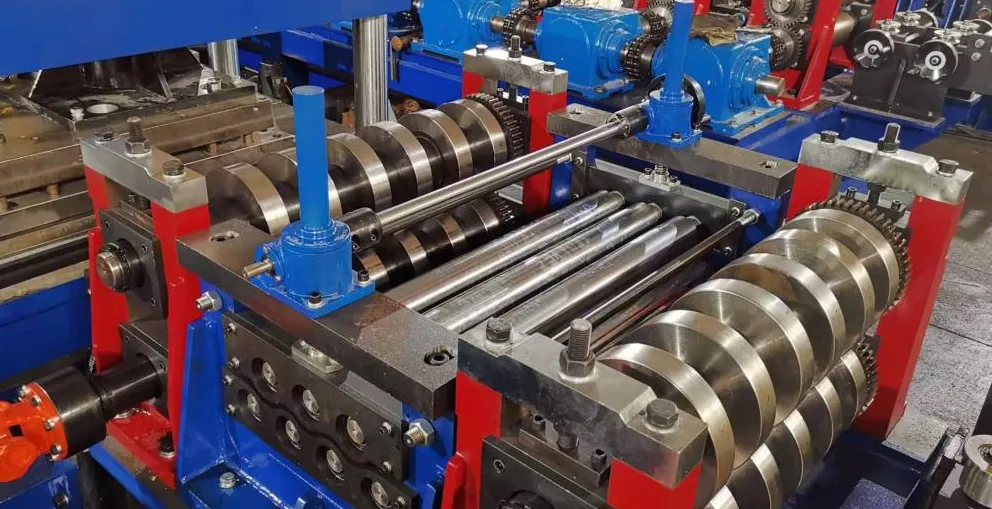

2. 2. Düzeltmek mehanizminiň gurluşy: öň we yzky goşa rulonlary gysmak, ýedi rulon tekizlemek
   3. Diameter of leveling shaft: Φ80 (Harbin Bearing)

   4. Düzelýän şahanyň materialy: 40Cr söndürildi we gyzgyn (HB220-260)

   5. Teksti tekizlemegiň ýerüsti bejeriş usuly: ýokary ýygylykly söndürilenden soň gaty gutarnykly, gaty hrom örtük bejergisi

   6. upperokarky we aşaky rulonlaryň arasyndaky boşlugy sazlamagyň usuly: turbinaly lifti sazlamak

3.

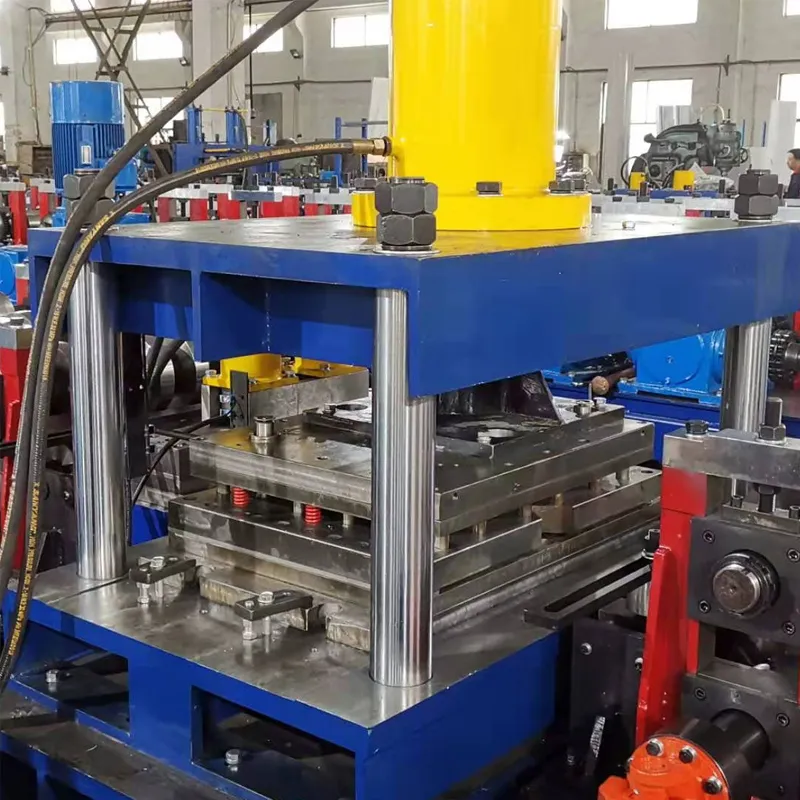

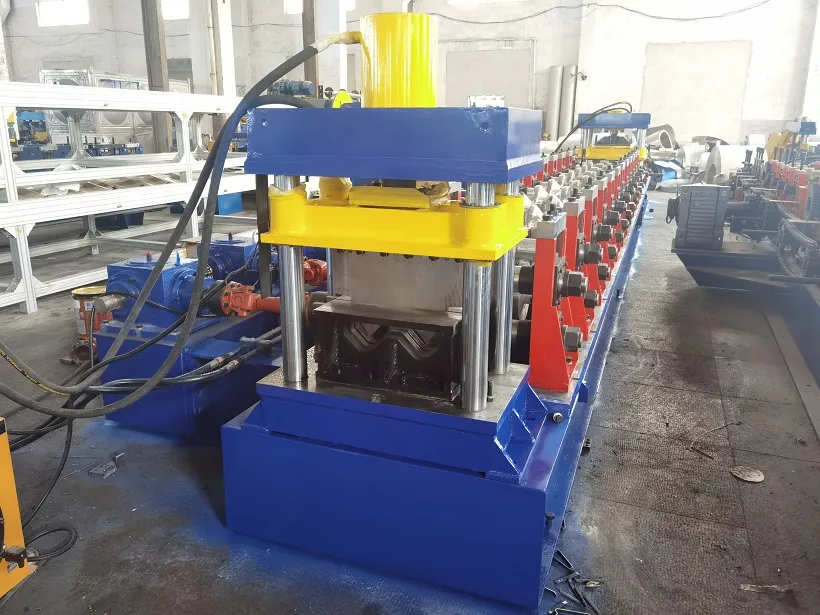

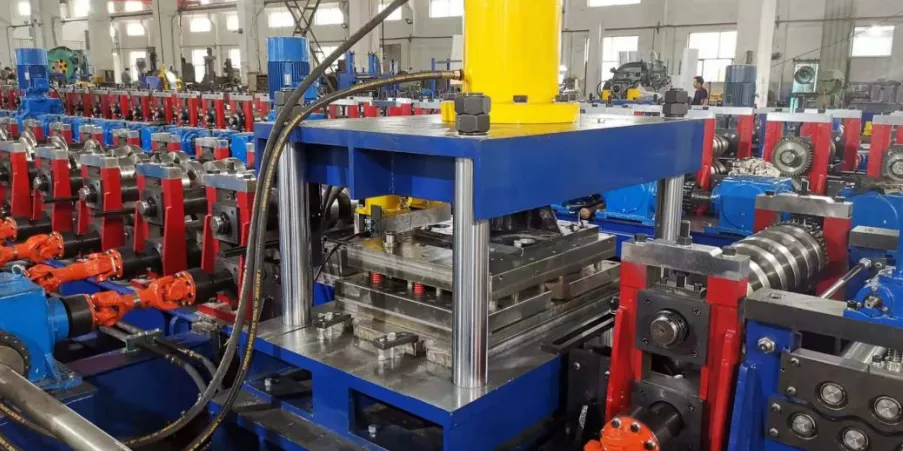

Gidrawlik urmak ulgamy

1.Punch mehanizminiň gurluşy: dört sütünli gidrawliki zarba (gysgyçly polat polat kebşirlenenden soň gyzdyrylýar)

2.Punch urmak: 1 jübüt

3. uringokarky we aşaky zarba urmagyň materialy: SKD11 (HRC58-62)

4. upperokarky we aşaky şablonlaryň materialy: söndürilenden we gyzdyrylandan soň ýokary hilli uglerod polat, ýokary derejeli gaýtadan işlemek

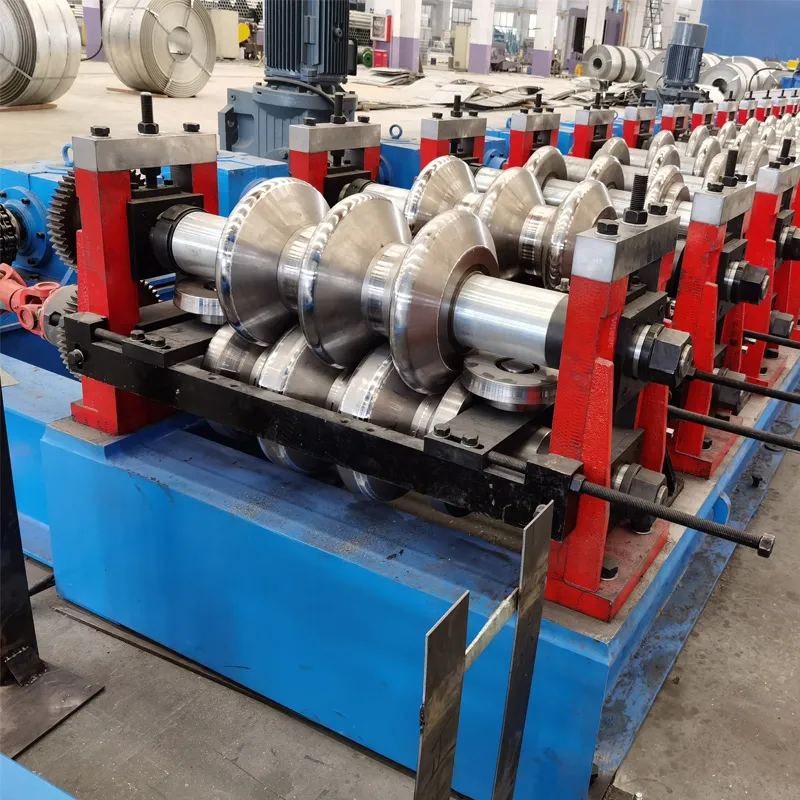

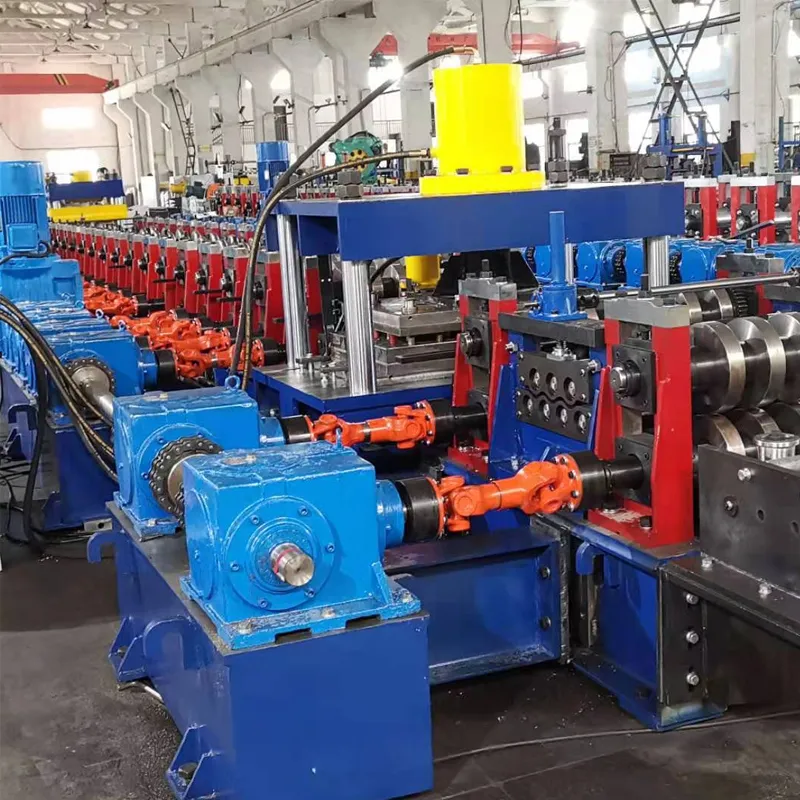

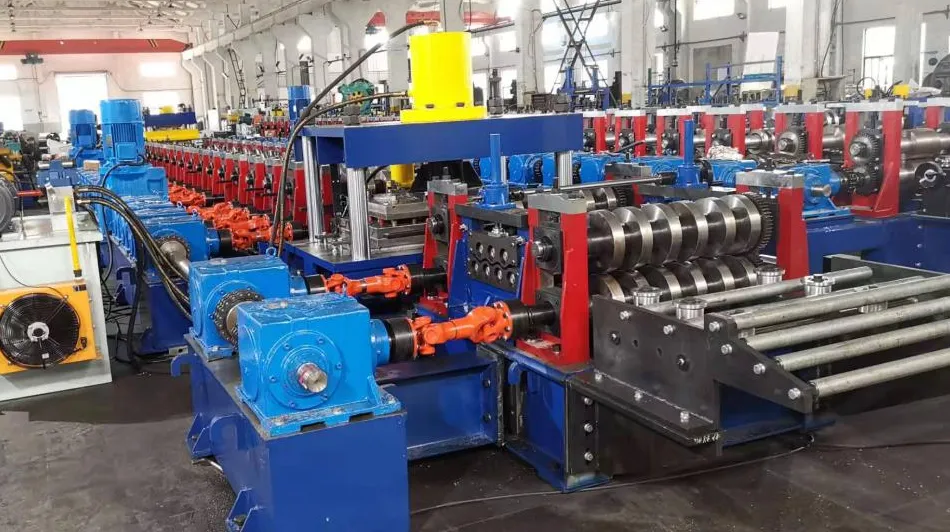

Rulon emele getiriji maşyn

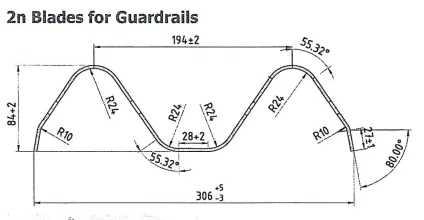

1. Matching material:  according to the drawing
2. Materialyň galyňlygy diapazony: 3mm
3. Esasy hereketlendiriji güýji: 30kw
4. Formanyň tizligi: 0-15m / min (urmagy goşuň)
5. 5. Stendleriň mukdary: takmynan 12

6. Rolikleri emele getirmegiň materialy: Gcr15

7. Maýa materialy we diametri: ￠ 80mm,

material: 40Cr söndürmek we temperaturany bejermek (HB220-260)

8. Çydamlylyk: 3m + -1.5mm

9. Gözegçilik ulgamy: PLC

10. 10. Naprýa .eniýe: 220V / 3 faza / 60 Hz
11. 11. Aýlawly ýylylygy bejermek usuly: söndürmek bejergisi (HRC58-62)
12. 12. Rulon galyndylaryny gaýtadan işlemegiň usuly: CNC torna gaýtadan işlemek

13.Forming maşynyň gurluşy: çoýun demir armatura dişli gutujy geçiriş

14. Dişli guty modeli: GY230 görnüşli dişli guty

Gidrawlik kesmek

1. Kesmek usuly: emele gelenden soň gidrawliki kesmek

2.Gyrkylan pyçak materialy: Cr12mow söndürmek bejergisi (HRC58-62)

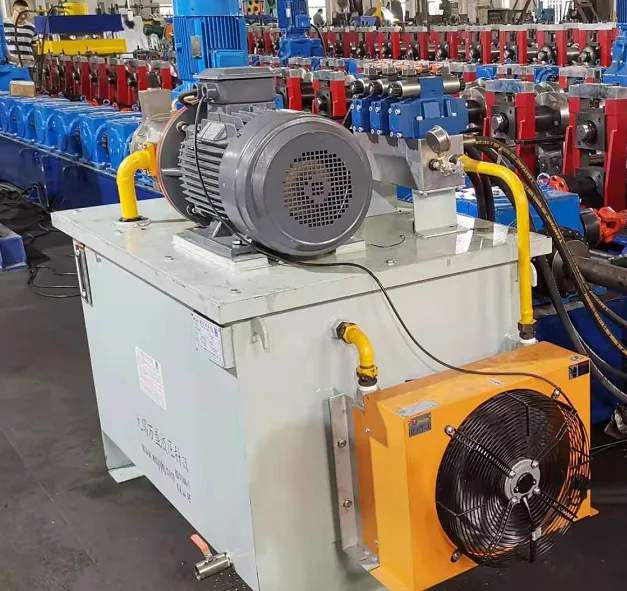

3. 3.Gidrawlik stansiýasynyň güýji: 22KW

4.Gidrawlik stansiýasynyň gurluşy: iki zynjyr

5. 5.Gidrawlik stansiýasynyň ýag nasosy: nasos

6.Solenoid klapan: Pekin Huade (24V howpsuzlyk naprýa) eniýesi)

7. Gidrawlik ulgamyň sowadyş usuly: howany sowatmak

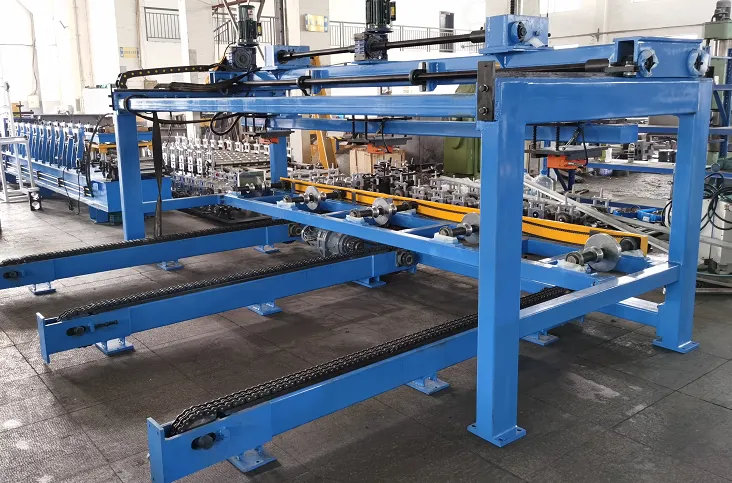

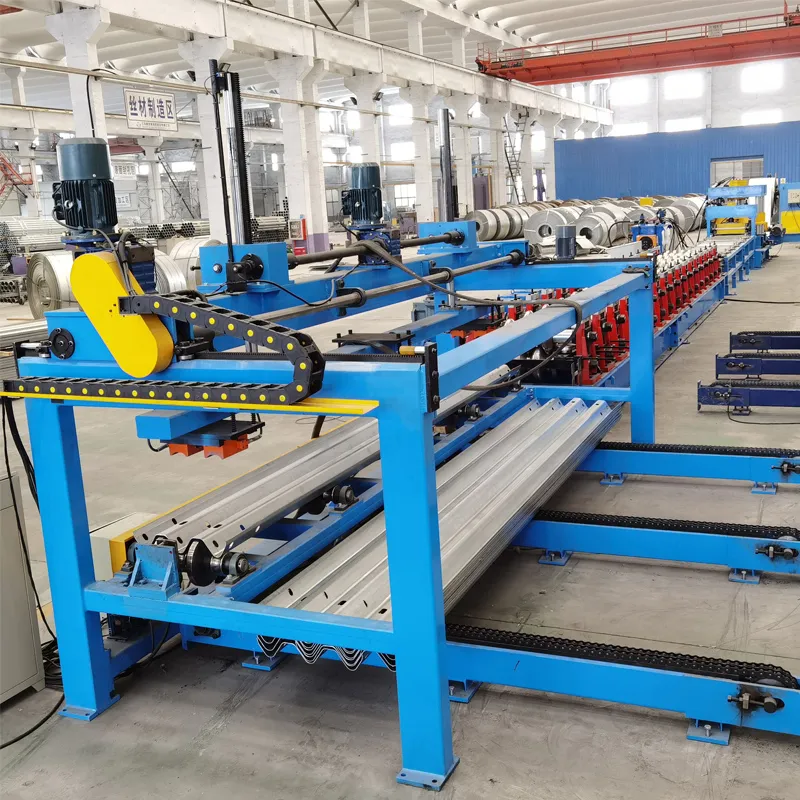

5. Awtomatiki saklaýjy

6. 1.Stacker length: 4.3 meters

   2. Stakeriň esasy gurluşy: rolikli süýşmek bilen inedördül turba kebşirlemek

   3. Motor hereketlendirijiniň güýji: 3KW

   4.Travers motor: 1.5KW

   5.Silindr swing boş

   6.Elektrik dolandyryş ulgamy: esasy elektrik bölekleri belli markalary kabul edýär

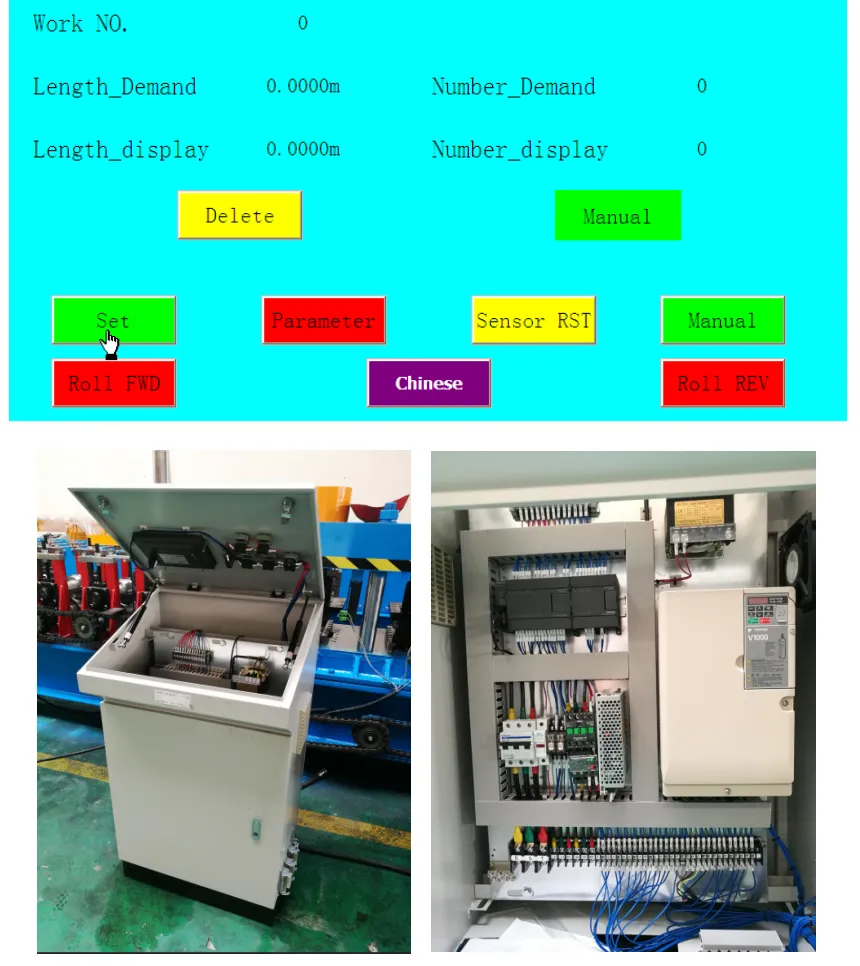

5. Dolandyryş ulgamy

6. 1.Inverter: kaaskawa (Japanaponiýa)

   2.Kompýuter PLC dolandyryşyny kabul edýär: Panasonic

   3.Kompýuteriň iş paneli: MCGS

   4. Kodlaýjy: Okuw

   5.Wolt: 220V / 3 faza / 60 Hz

   6.Başga elektrik bölekleri: hemmesi içerki belli markalary ulanýarlar
