Suratlar
Komponent
| .Ok | Bölekler we düşündiriş | Q’ty |
| A. Rulonyň emele getiriş çyzygy | ||
| 1 | Upperokarky we aşaky awtoulaglar we rulon (Maks. 10 tonna) | 2sets |
| - Gidrawlik görnüşi | ||
| 2 | Top we Bottom üçin 3 toplum maşyn | 2 toplum |
| - Çümmük rulon / Gyrkym | ||
| - Top we aşaky ýüz üçin film örtük enjamyny goraň. | ||
| - 2 sany çyzgyly rulon (Micro we Wide) Top & Bottom üçin | ||
| 3 | Korona ulgamy (Aşakda diňe tarapy) | 1 toplum |
| 4 | Iň ýokary rulon emele getiriji maşyn | 1 birligi |
| - ini kesgitlenen görnüşi (1000mm) | ||
| 5 | Roll emele getiriji maşynlar aşaky üçin | |
| - Sowuk otag panel-12 tapgyr | 1 toplum | |
| - Dam (4 gapyrga / 35-250) 24 basgançak | 1 toplum | |
| - Boltsyz panel (Gizlin düzediş) 18 basgançak | 1 toplum | |
| 6 | Gezelenç ulgamy demir ýoly arkaly “Lower Roll Forming” enjamy üçin | 1 setir |
| 7 | Upperokarky rulonyň emele gelmegi üçin esasy beden çarçuwasy (Mezzanine paluba) | 1 birlik |
| 8 | Mugt rolikli konweýerler | 3 toplumlary |
| 9 | Elektrik gözegçiligi | |
| B. Polat bilen örtmek üçin deslapky ýyladyş ulgamy | ||
| - heatingyladyşdan öňki ulgam Elektrik gyzdyryjy | 1 birlik | |
| - ingaşaýyş jaýy | ||
| C. Pressokary basyşly PU köpükleýji maşyn -- 4 komponentleri | ||
| 1 | Pressokary basyşly PU köpükleýji maşyn (4 komponentleri) | 1 birligi |
| - 4 Akym meters | ||
| - 1 Garyşat kellesi | ||
| - 1 D.monitorda görkezmekýa-da her bir komponent üçin | ||
| - 4 Ölçeg nasos birlikleri üçin ISO, Polyol, Pentane, Katalizator1, Katalizator2 | ||
| - 1 Howa ýükleýji enjam | ||
| - 2 Iýmitlendiriji nasos toplumy tankdan ölçeg nasosyna çenli | ||
| - Maşyn tanky ulgamy (300L x2 set), 50L x2düzmek) | ||
| 4 Poliol we Iso tanklar toplumy | ||
| 2 Temperatura gözegçilik ulgamy Poliol we Iso tanklary | ||
| 2 Ylylyk çalşyjy Polyol & Iso tanks | ||
| 2 Dereje her tank üçin ölçeg | ||
| 4 Nasoslary iýmitlendirmek | ||
| Her bir tank üçin zerur bölekler we esbaplar. | ||
| -Suw çiliniň 1 toplumy (30RT) ----- Alyjynyň çäkleri | ||
|
D. Köpük.rof kelläniň yrgyldamasyny garyşdyrmak üçin |
||||||
|
|
- Foaming Portal for oscillating movement of the mixing head |
1 unit |
||||
|
WE. Pentane ulgamy üçin howpsuzlyk gözegçiligi we gözegçilik ulgamy |
||||||
|
1 |
- 6 sets gas detector (Gas sensor) - Dolandyryş paneli - ventilyasiýa fanaty - Gas suction unit with Fan at Foaming zone - Pentan silindr we iýmitlendiriş ulgamy (goşulýar) - Ducting system for gas suction to outside --- Buyer scope |
1 unit
|
||||
|
F. Iki guşak konweýer ulgamy, 24m |
||||||
|
1 |
Iki guşak konweýer (24m) |
1 setir |
||||
|
2 |
Atingyladyş ulgamy goşa guşak konweýer üçin - izolýasiýa jaýy - Awto. temperatura gözegçilik ulgamy - Elektrik gyzdyryjy |
1 birlik |
||||
|
3 |
Gollanma ulgamy motor sürmek bilen |
1 birlik |
||||
|
4 |
Side Blok ulgamy for total 4 sets. - Roof --------- 50mm ($ 15,000) - Boltless-------- 50mm ($ 12,000) - Cold room ----- 100mm ($ 20,000) - üçek üçin goldaw bloky (Magnit görnüşi) ($ 22,000) ► Other thickness are optional items or Buyer scopes |
4 toplum |
||||
|
G. Zolakly kesik & Disk üçek paneliniň bir-birine gabat gelmegi üçin |
||||||
|
1 |
- Cross Cutter by band saw - Disk saw for roof panel overlapping cutting (Max. 200mm) - Clamping unit - Housing & Dust Collector ------------ Buyer scope |
1 birlik
|
||||
|
H. Elektrik dolandyryş ulgamy |
||||||
|
|
- Electric control system for seller scopes (sinhronizasiýa ulgamyny goşmak bilen) |
1 birlik |
||||
|
I. Eksport Gaplamak & FOB bahasy (40 'Konteýner × takmynan 20) |
||||||
|
|
- Hytaýda standart gaplama, ýerli ýük daşama bahasy we beýlekileri eksport ediň |
|
||||
Tehniki maglumatlar
Aşakdaky maglumatlar meýdan şertlerine we işçi güýjüne görä birneme üýtgäp biler.
|
1. Rulonyň emele getiriş çyzygy |
||
|
„ Coil (Raw material) |
: |
Öň reňklenen polat list |
|
„ Coil (steel sheet) thickness |
: Daşarky (aşaky) : 0.4-0.7mm Içki (ýokarky) : 0.4-0.7mm |
|
|
„ Coil weight |
: Mpalta. 10 tonna |
|
|
„ Coil width |
: 1070, 1200(1207), 1220mm (3 ~ 4 görnüşli polat) |
|
|
„ Machine length |
: Adawa 40m |
|
|
„ Coil inner diameter |
: Æ508mm |
|
|
„ Coil outer diameter |
: Maks Æ1,100mm |
|
|
„ Line speed |
: 0m ~ 8m / min |
|
|
„ Hydraulic pressure |
: Mpalta. 150kg / sm² |
|
|
„ Pneumatic pressure |
: Approx. 4 ~ 9kg / sm² |
|
|
„ Electric power source |
: 380v ýa-da 440v × 50Hz |
|
|
„ Forming type |
: 4 gapyrga we sowuk otag, Boltsyz paneller |
|
|
„ Pass line (height) |
: 1,25Poldan 0mm |
|
|
2. Panel Zolýasiýa |
||
|
„ Panel types |
: |
4 gapyrga we Sowuk otag paneli, Boltless panel |
|
„ Panel length |
: |
Miçinde. 2,000mm ~ Mpalta. 15, 000mm |
|
„ Panel width |
: |

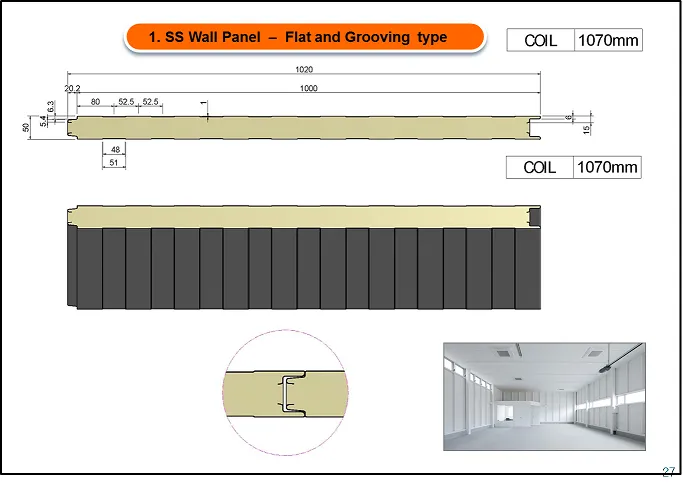

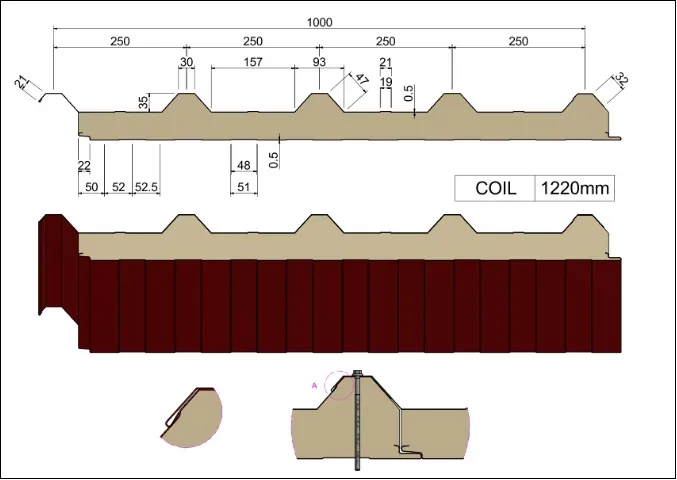

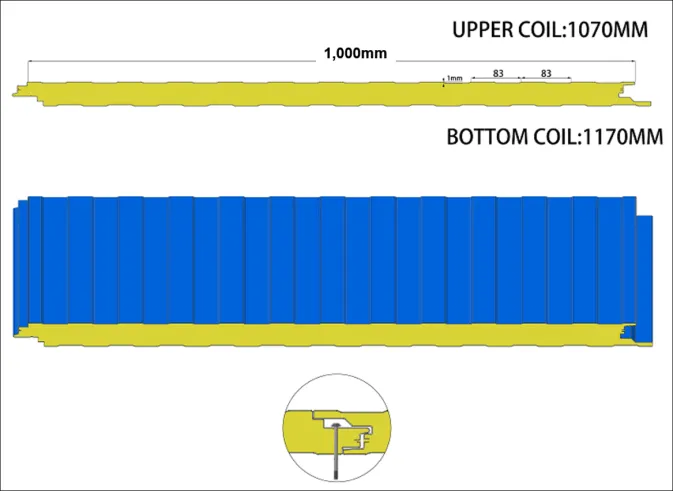

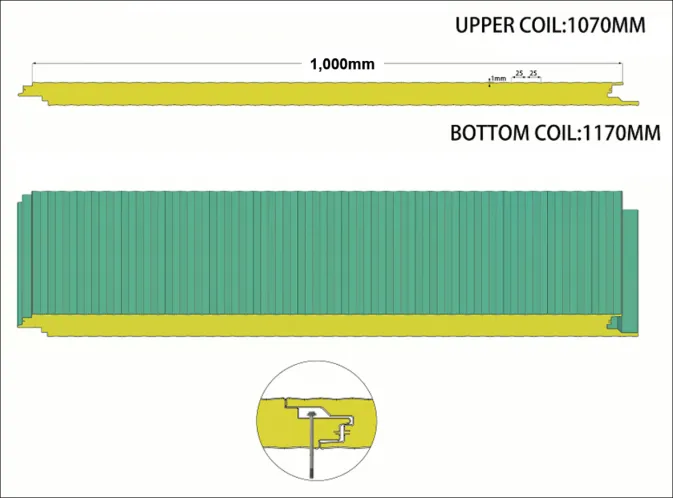

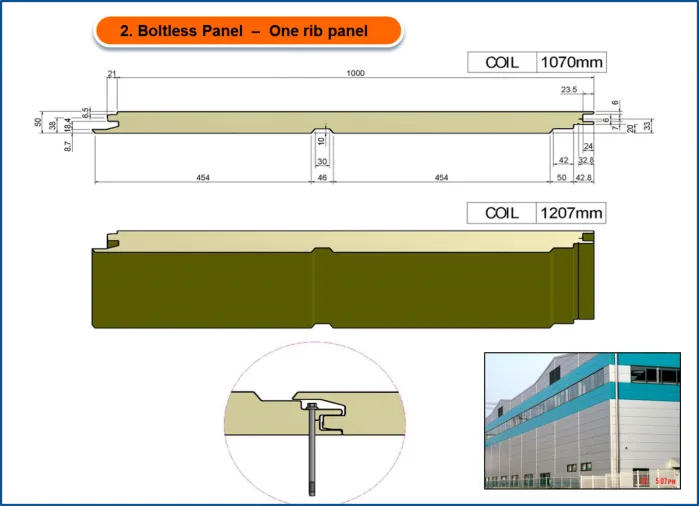

Gapagyň ini: (Bellenen görnüş) - Sowuk otag 1000mm - Roof 1,000mm - Boltless 1,000mm |
|
„ Panel thickness |
: |
35~ 150mm |
|
„ Foam property |
: |
PU / PIR gaty köpük |
|
„ Foam Density |
: |
Approx. 35~50 kg /m3 |
|
„ Metering unit |
: |
Hýokary basyş nasos ulgamy (2 ýa-da 4 komp.) |
|
„ PU foam poured by |
: |
Ogaryndy garyndysyat kellesi |
|
„ Foaming pressure |
: |
Mpalta. 0.5 bar/ sm² |

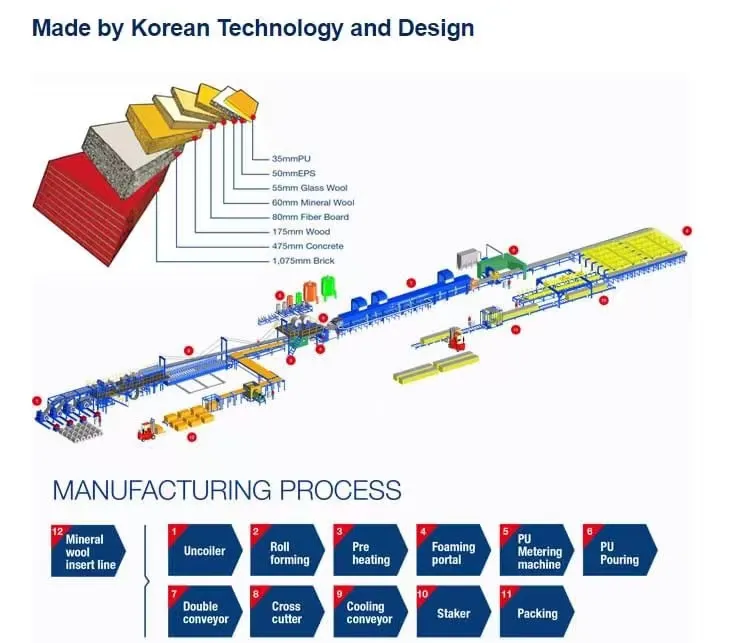

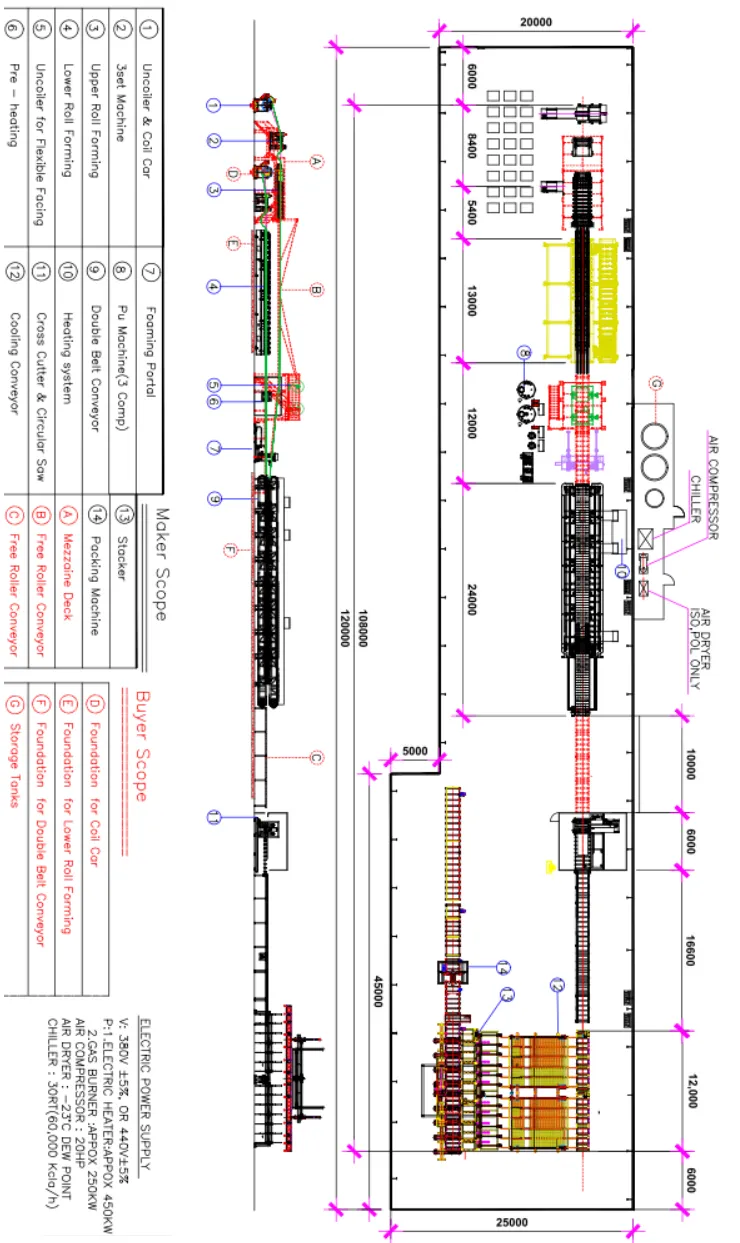

Önümçilik Setir düzülişi
