Өнім параметрлері
1.Құрамдас
|
ЖОҚ. |
Машина аты |
Саны |
|
1 |
Бұрандалы тиегіш (SJZ 80/156 және SJZ 65/132 экструдер үшін) |
2 |
|
2 |
SJZ 80/156 конустық қос бұрандалы экструдер |
1 |
|
3 |
SJZ 65/132 конустық қос бұрандалы экструдер |
1 |
|
4 |
Қалып бірлігі |
1 |
|
5 |
Дистрибьютор |
1 |
|
6 |
Бедерлі ролик |
1 |
|
7 |
Роликке арналған температура реттегіші |
1 |
|
8 |
Жылтыратылған шатыр плиткаларын қалыптау машинасы (32 жұп модуль, ASA пленкасын ағыту құрылғысы бар) |
1 |
|
9 |
PLC бар кескіш |
1 |
|
10 |
Жинақтаушы |
1 |
|
11 |
Жоталардың плиткаларын қалыптастыратын машина |
3 |
|
12 |
Пеш тізбегі түрі |
1 |
|
13 |
Жоталардың плиткаларының қалыптары |
4 |
|
14 |
Бұрандалы тиегіш (екі жиынтық араластырғыш үшін) |
2 |
|
15 |
SRL-Z300/600 Араластырғыш құрылғысы (450-550кг/сағ) |
1 |
|
16 |
SRL-Z500/1000 Араластырғыш құрылғысы (700-800кг/сағ) |
1 |
2. Жобаны бағалау
|
Шикізат |
ПВХ ұнтағы, CaCO3, CPE, PE-WAX, стеарин қышқылы, қосылыс тұрақтандырғышы, ACR, парафин, ASA түйіршіктері |
|
Түпкілікті өнім сипаттамасы |

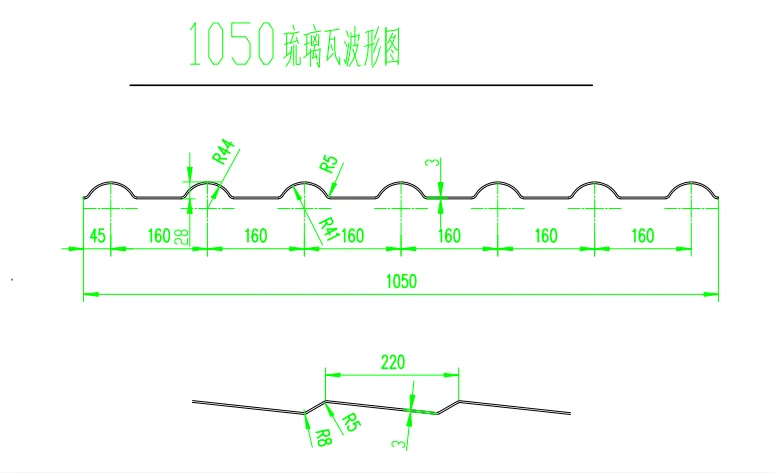

Төрт қабатты ПВХ және АСА жылтыратылған шатыр тақтайшасы Ені: 1040 мм Қалыңдығы: әдетте 2,0-3,5 мм |
|
Балқыту сыйымдылығы |
400-450кг/сағ (CaCO3 пропорциясына байланысты) |
|
Орталық биіктік |
1000-1050мм (Теңшеу) |
3. Жұмыс жағдайы (тапсырыс беруші береді)
|
Қойма/шеберхана |
Машинаның өлшемі: 25м(Ұзындығы)×5м(ені) ×3,5м(Биіктігі) Іргетастарды салу, құрылыс жұмыстары, жер жұмыстары, қабырға жұмыстары. Крандарды, жүк көтергіштерді немесе басқа жүк көтергіш жабдықтарды жеткізу; Монтаждау материалдары мен құралдары. |
|
Температура/ Ылғалдылық |
0-35℃/≤95% |
|
Нәр беруші |
3-фазалы, 380В, 50 Гц |
|
Сым/кабельдер/су түтігі: |
Қуат көзінен осы өндірістік желінің басқару шкафына дейінгі сымдар/кабельдер. Басқару шкафынан әрбір машинаға дейінгі барлық электр кабельдері. Су түтігі: машиналар мен бассейндерге су беру. |
|
Салқындатқыш су |
Еріген немесе тоқтатылған минералдарсыз фосфор, күкірт, темір және т.б. Кіру температурасы T1: макс. 15℃; Шығу температурасы T2: T2=T1+5℃; Қаттылық: 5-8odH; Рефлюкс: қысымсыз |
|
Майлау майы |
Exxon ұялы телефоны |
|
Компрессор |
7,5 кВт (0,6-0,8 Мпа) |
4. Энергияны тұтыну
|
Орнату қуаты |
Шамамен 300 кВт (нақты қуат тұтыну пайызы: 70%) |
|
Салқындатқыш су |
≤20℃, ≥0,3Мпа, 5-6тонна/сағ |
|
Қысылған ауа |
0,3м3/мин, ＞0,6Мпа |
|
Көмекші персонал |
3 адам/ауысым (24 сағат 2 ауысым қажет) |
5. Техникалық деректер
|

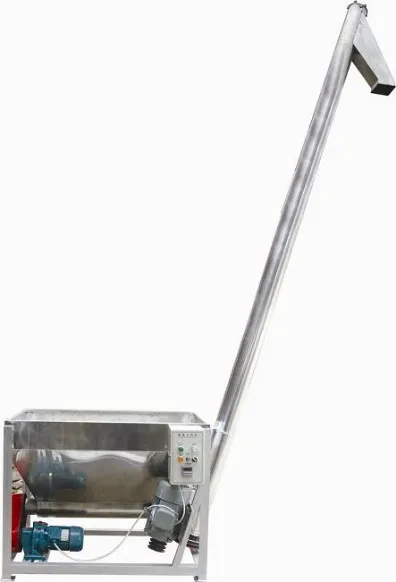

№1 Бұрандалы тиегіш |
||
|
Техникалық сипаттамалар |
Номиналды өткізу қабілеті: 500кг/сағ Мотор қуаты: 2,2 кВт Итергіш қозғалтқыш: 0,75 кВт Құбыр диаметрі: φ 102 мм Құбыр материалы: баспайтын болат |
|
|
Анықтамалық фотосурет |
|
|
|

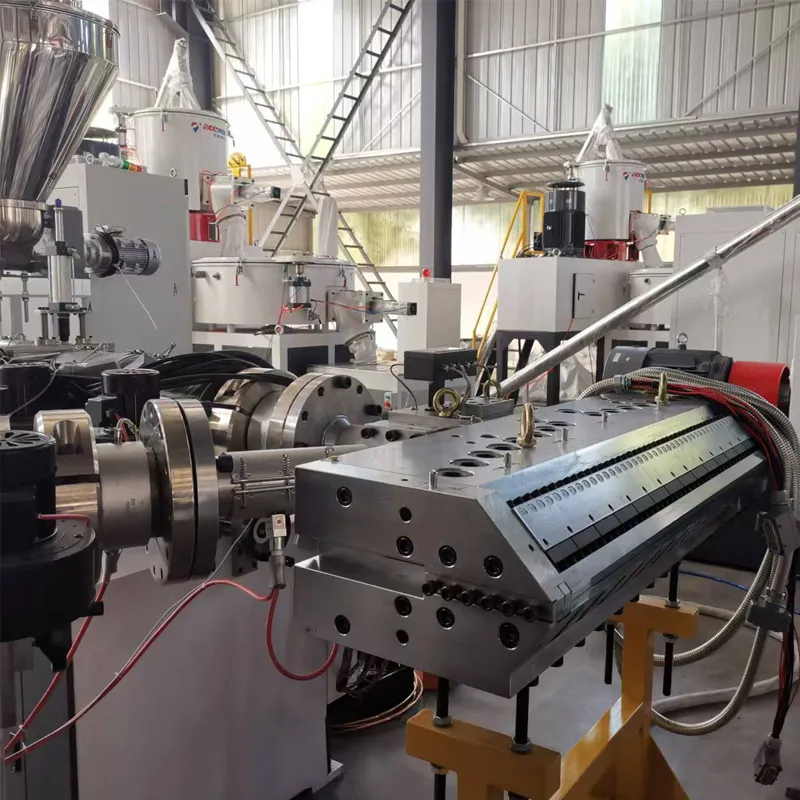

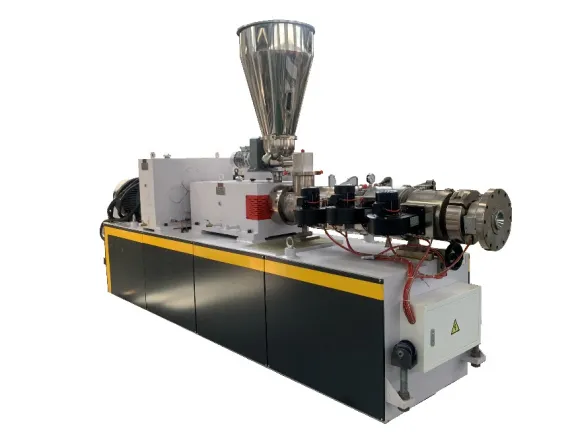

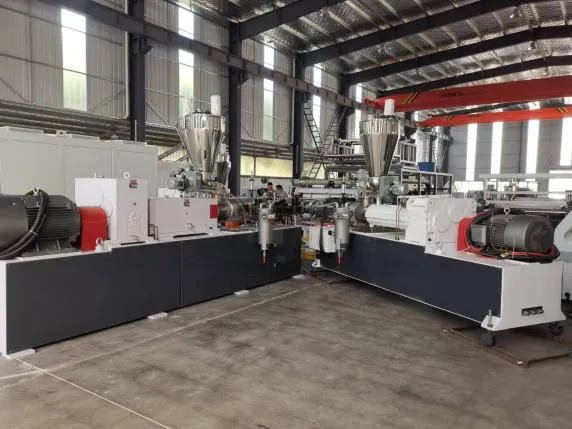

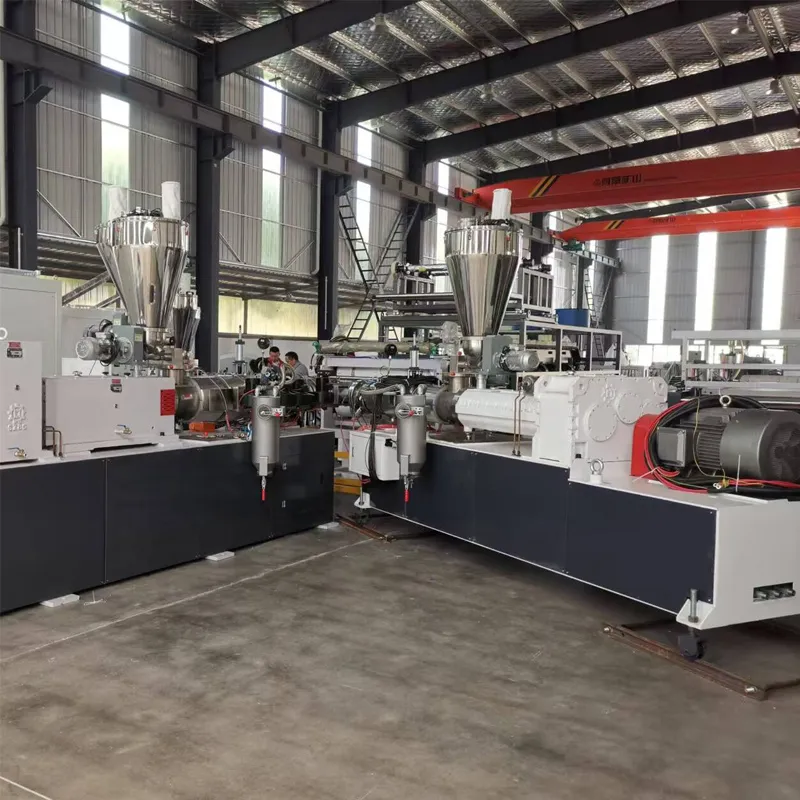

№2 SJZ 80/156 конустық қос бұрандалы экструдер |
||
|
|
Бұрандалы: Диаметрі: Диаметрі конустық 80/ 156 мм Саны: 2 жиынтық Тор пішіні: конустық тор Айналу жылдамдығы: 1-36,9р/мин Бұранданың айналу бағыты: сағат тіліне қарсы сыртқа қарай Ерекшеліктері: 38CrMoAlA шынықтыру, азоттау, бетін қатты өңдеу, беріктігі HV950 және одан жоғары, тозуға өте төзімді; Бұрандалы тұтқа қос жалпақ кілтті 180 градусқа бөлуді, біркелкі және сенімді жұмыс моментін қабылдайды. Бөшке: Жылыту әдісі: құйылған алюминий кедергісі қыздыру сақинасы Жылыту аймақтары: 5 аймақ Жылыту қуаты: 24 кВт Температура диапазоны: 50-300 ℃ Салқындату қуаты мен аймақтары: 0,37 кВт × 4 жинақ Салқындату жолы: Есептегіш температура реттегіші, желдеткіш салқындату |
|
|
|
Ерекшеліктері: Бөшке шынықтыратын, карбюризацияланатын өңделген, қаттылығы HV950 дейін қос легірленген материалдан жасалған. Ішкі беті қатты хроммен қапталған және жылтыратылған. Жетек жүйесі: Мотор қуаты: 75 кВт SIEMENS Жұмыс тәсілі: айнымалы ток қозғалтқышы, серпімді муфта қосылымы Редуктор: БӨЛІМ беріліс қорабы Негізгі жетек қозғалтқышының жөндеу режимі: Жиілікті басқару Ерекшеліктері: Беріліс қорабы иілгіш темір және азоттау, тістерді тегістеу және басқа процестермен 20CrMnTi-ден жасалған. Қораптағы барлық мойынтіректер ұзақ қызмет ету мерзімі, жоғары беріктігі және бетінің қаттылығы бар халықаралық танымал брендтер. Шығару жүйесі: Вакуумдық сорғы бренді: ACEMIEN, үздіксіз жұмыс істеуге арналған қос сорғы Мотор қуаты: 3 кВт Жұмыс әдісі: тікелей Қосалқы сорғы қосқышы: сфералық қосылымдары бар бір вакуумдық сорғы Азықтандыру жүйесі: Жұмыс тәсілі: қос бұрандамен беру, автоматты және сандық Айналу жылдамдығы: 0-63р/мин Мотор қуаты: 1,5 кВт Ерекшеліктер: Фидер тот баспайтын болаттан жасалған және біркелкі және нақты сандық беруде бір бұрандалы бергішке қарағанда жақсырақ жұмыс істейді. Электр жүйесі: Контатор: Шнайдер Ауа қосқышы: CHINT Инвертор: ABB PLC басқару: Siemens |
|
Анықтамалық фотосурет |
|
|
№3 SJZ 65/132 конустық қос бұрандалы экструдер |
|
|
|
Бұрандалы: Диаметрі: Диаметрі конустық 65/ 132 мм Саны: 2 жиынтық Тор пішіні: конустық тор Айналу жылдамдығы: 1-36,9р/мин Бұранданың айналу бағыты: сағат тіліне қарсы сыртқа қарай Ерекшеліктері: Тозуға төзімді бұранда кондиционерлеу, азоттау, қатты хроммен қапталған қос қорытпадан жасалған. Бөлгіш қораппен сплайн арқылы қосылған бұрандалы тұтқа беріліс моментінің сенімділігін айтарлықтай арттырады. Бөшке: Жылыту әдісі: құйылған алюминий кедергісі қыздыру сақинасы Жылыту аймақтары: 4 аймақ Жылыту қуаты: 20 кВт Температура диапазоны: 50-300 ℃ Салқындату қуаты мен аймақтары: 0,37 кВт × 4 жинақ Салқындату жолы: Есептегіш температура реттегіші, желдеткіш салқындату Ерекшеліктері: Бөшке қос қорытпадан жасалған, шынықтыру, азоттау және қатты хромдау арқылы өңделеді. Бетінің қаттылығы HV950-ден жоғары, бұл бөшкенің тозуға төзімділігін айтарлықтай жақсартады және қызмет ету мерзімін арттырады. Жетек жүйесі Мотор қуаты: 37 кВт SIEMENS Жұмыс тәсілі: айнымалы ток қозғалтқышы, серпімді муфта қосылымы Редуктор: БӨЛІМ беріліс қорабы Негізгі жетек қозғалтқышының жөндеу режимі: Жиілікті басқару Ерекшеліктері: Беріліс қорабы иілгіш темір және азоттау, тістерді тегістеу және басқа процестермен 20CrMnTi-ден жасалған. Қораптағы барлық мойынтіректер ұзақ қызмет ету мерзімі, жоғары беріктігі және бетінің қаттылығы бар халықаралық танымал брендтер. Азықтандыру жүйесі Жұмыс тәсілі: қос бұрандамен беру, автоматты және сандық Айналу жылдамдығы: 0-63р/мин Мотор қуаты: 1,1 кВт Ерекшеліктер: Фидер тот баспайтын болаттан жасалған және біркелкі және нақты сандық беруде бір бұрандалы бергішке қарағанда жақсырақ жұмыс істейді. |
|
|
Электр жүйесі: Контатор: Шнайдер Ауа қосқышы: CHINT Инвертор: ABB PLC басқару: Siemens |
|
|
Машинаның фотосы |
|
|
|
№4 Қалып біріктіреді |
||
|
Техникалық сипаттамалар |
23 |
|
|
Анықтамалық фотосурет |
|
|
|

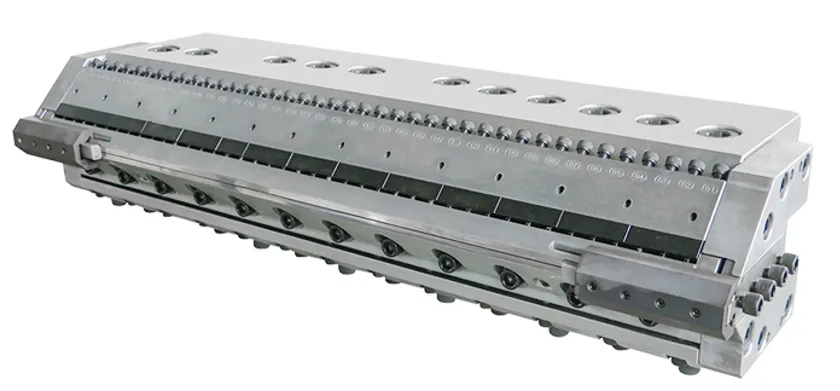

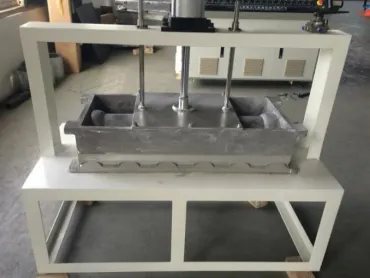

№5 Дистрибьютор |
|
|
Техникалық сипаттамалар |
Дистрибьютор блок ретінде жасалған Жалпы ағын арнасы өңдеу орталығында шығарылатын, микрон деңгейіне жеткен балқыма ағынының 3D модельдеу бағдарламалық жасақтамасымен жасалған, бұл қалыптың бір реттік өндірісін қамтамасыз етеді және қалып жөндеу санын айтарлықтай азайтады.
|
|
Анықтамалық фотосурет |
|
|

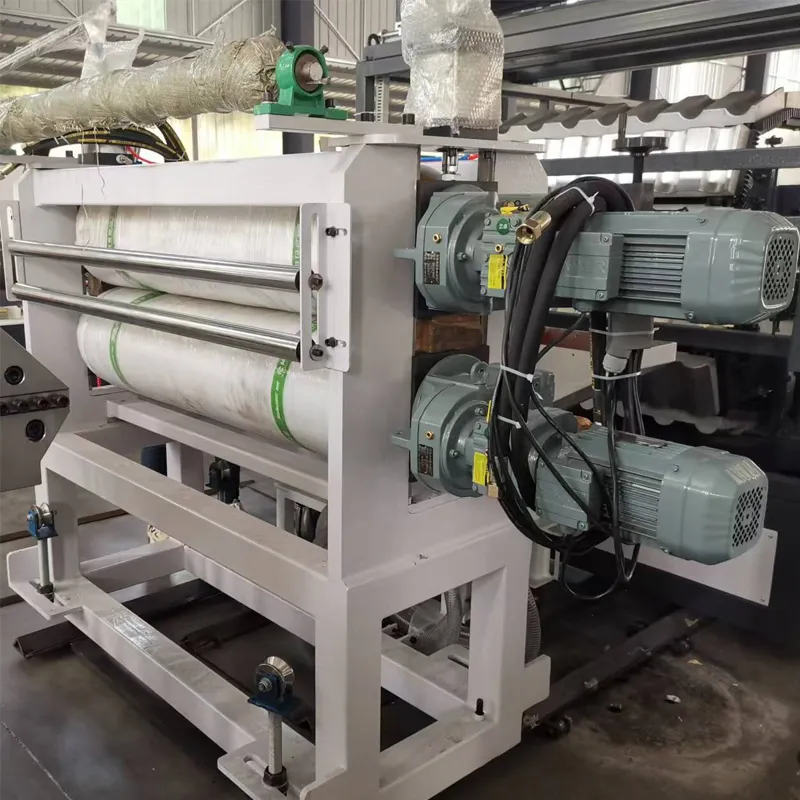

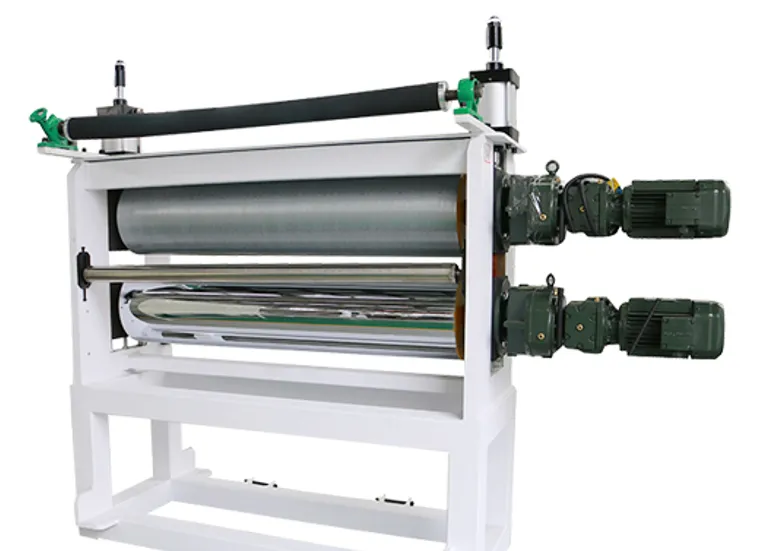

№6 Бедерлі ролик |
|
|
Техникалық сипаттамалар |
Жылдамдық: 1-5 м/мин Қозғалтқыш қозғалтқыш: 1,5к × 2 жинақ Роликтің өлшемі: φ295мм×1300мм Жоғары ролик - бедерлі ролик, төменгі ролик - айналы ролик. Қатты хроммен қапталған роликті бетін өңдеу (тереңдігі 0,10-0,15) Басқару жүйесі: ABB инверторы Роликте спиральды жүгіргіш қолданылады, ал бүкіл бетінің температурасы біркелкі, бұл бұйымдардың бедерлі сапасын қамтамасыз етеді. Жоғарғы және төменгі роликтердің синхрондауын қамтамасыз ету үшін сәйкесінше екі қозғалтқыш жинағы арқылы қозғалады. |
|
Анықтамалық фотосурет |
|
|

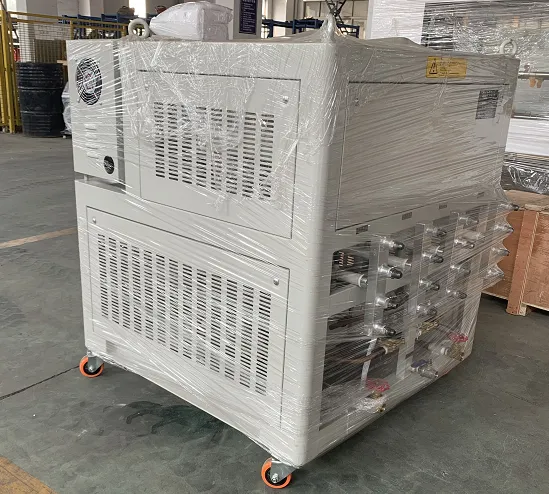

№7 Роликке арналған температура реттегіші |
|
|
Анықтамалық фотосурет |
|
|

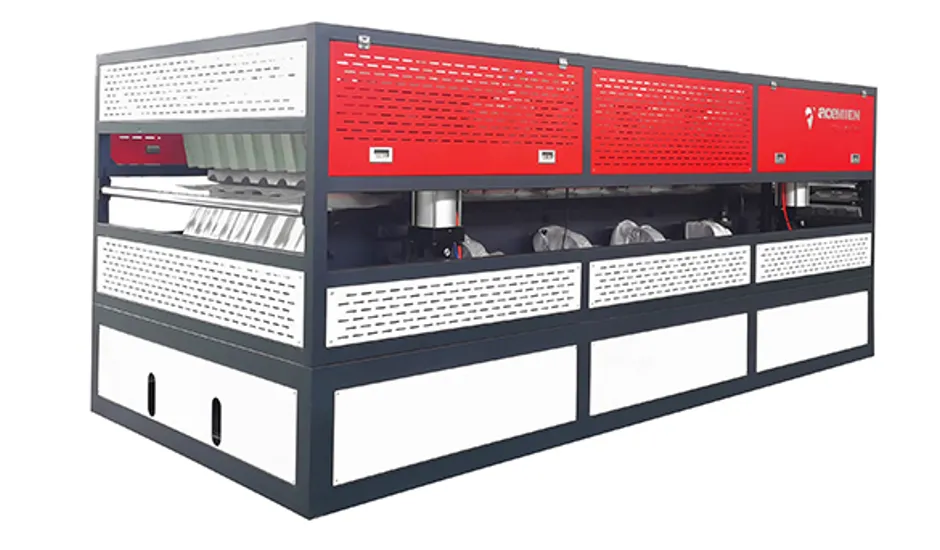

№8 Жылтыратылған шатыр плиткаларын қалыптау машинасы |
|
|
Техникалық сипаттамалар |
Модуль сапасы: 64 дана (32 жұп) әдетте Материал: алюминий қорытпасы Экструзия желісінің жылдамдығы: 0-3м/мин Максималды тасымалдау қуаты: 50KN Драйвер Мотор қуаты: 2,2 кВт ABB жиілік түрлендіргішін басқаруды қабылдаңыз Салқындату режимі: Желдеткіш салқындату, 0,55Kwx8sets Сыртқы қосылатын газ көзін шығару мөлшері: 0,67м3/мин Шығару қысымы: 0,7 МПа Алға және артқа қозғалыс диапазоны: ±750мм Қозғалмалы қозғалтқыш қуаты: 0,37 кВт Қалыптау машинасы қорғаныс қабығымен, қауіпсіздігімен және әдемі көрінісімен жасалған. Алюминий қалыптау модулі жоғары сапалы алюминий қорытпасынан жасалған материалдардан жасалған, өңдеу орталығында бір реттік өңдеу, әмбебаптығы, күшті өзара алмастыру мүмкіндігі. 40 Гр материалды қолданатын, бетін сөндіретін және қара өңделген драйвер модулінің тартпасының беріктігі мен қаттылығы жоғары. Беріліс жүйесі синхронды жетектің екі жағындағы модульдегі турбиналық редукторға сол және оң қолдың жұбын пайдаланады, беріліс балансы, сенімді, ыңғайлы. Бүкіл желі қозғалтқышпен қозғалады, алға және шегінуге арналған Die жиынтығының ішінде модульдің артқы жағын тікелей және тиімді салқындату үшін ауа салқындату құрылғысы бар. Толқын пішінінің толықтығын реттеу үшін жоғарғы және төменгі модульдердің қашықтығын қолмен реттеуге болады. |
|
Анықтамалық фотосурет |
|
|

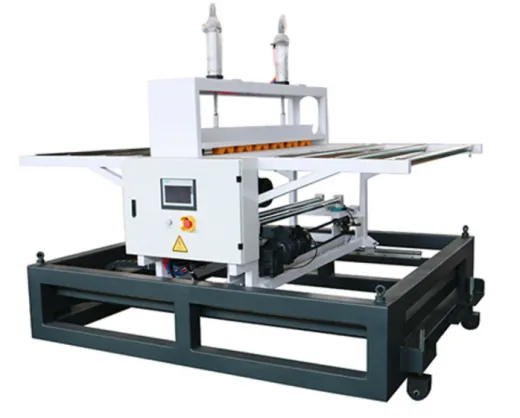

№9 PLC бар кескіш |
|
|
Техникалық сипаттамалар |
Кесу режимі: ара кесу қозғалтқышының қуаты: 2,2 кВт Бүйірлік аралау кірісі: 0,37 кВт Пневматикалық басқару Әрбір кесіндінің орналасуының дәлдігін қамтамасыз ету үшін арнайы реттелетін локатормен жабдықталған. Араның аз берілуі: машинаның ауырлық центрі төмендейді және жұмыс орнықтырақ болады. Шаңды сору желдеткішімен бірге шоғырландыру оңай, бұл кесу кезінде шаңды азайтады. Көлденең беріліс қозғалтқышты баяулату жүйесі арқылы реттелетін дәл жарық таяқшасымен басқарылады. Кесу жылдамдығын өнімнің эстетикалық көрінісін қамтамасыз ету үшін әртүрлі өнімдердің қалыңдығына қарай реттеуге болады. Электрлік басқару микрокомпьютерді автоматты басқаруды, жоғары сенімділікті, қатесіз пайдаланады. Адам мен машина интерфейсінің экраны кесу параметрлерін және жұмысын реттеуге ыңғайлы. |
|
Анықтамалық фотосурет |
|
|

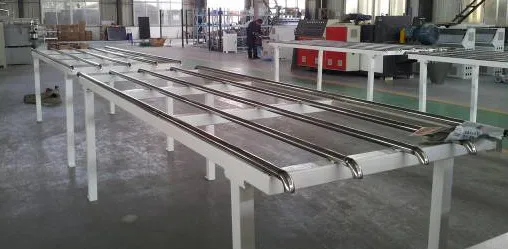

№10 Жинақтаушы |
|
|
Техникалық сипаттамалар |
Материал: баспайтын болат Ұзындығы: 3000 мм |
|
Анықтамалық фотосурет |
 |
|
№11 Жоталы плиткаларды қалыптау машинасы |
|
|
Техникалық сипаттамалар |
Цилиндрді төңкеріп басқару Жоталы плиткалы қалып: Алюминий қорытпасы Жылтыратылған тақтайшаның 4 түріне арналған |
|
Анықтамалық фотосурет |
 |
|

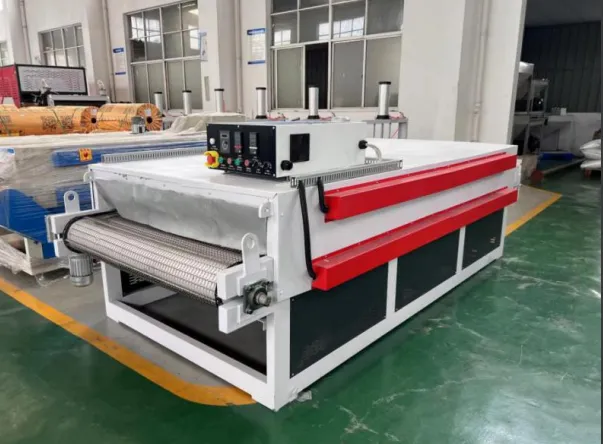

№12 Пеш тізбегі түрі |
|
|
Техникалық сипаттамалар |
Ұзындығы: 3500 мм, ені: 1700 мм Жылыту қуаты 26КВт, Берілу қуаты: 0,75КВт Сыйымдылығы: 8 сағат ішінде 500 дана Жоғары тиімділік |
|
Анықтамалық фотосурет |
 |
|

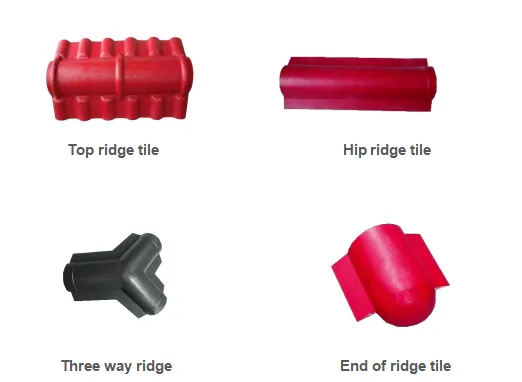

№13 Жоталы плитка қалыптары |
|
|
Анықтамалық фотосурет |
 |
|
№14 Бұрандалы тиегіш |
|
|
Техникалық сипаттамалар |
Номиналды өткізу қабілеті: 500кг/сағ Мотор қуаты: 2,2 кВт Итергіш қозғалтқыш: 0,75 кВт Құбыр диаметрі: φ 102 мм Құбыр материалы: баспайтын болат |
|
Анықтамалық фотосурет |
|
|

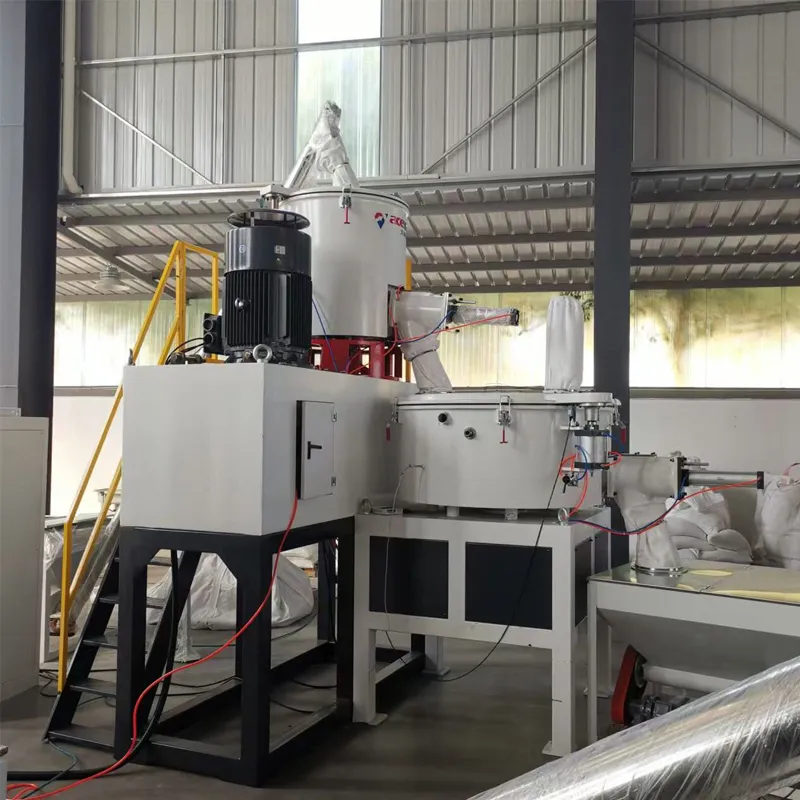

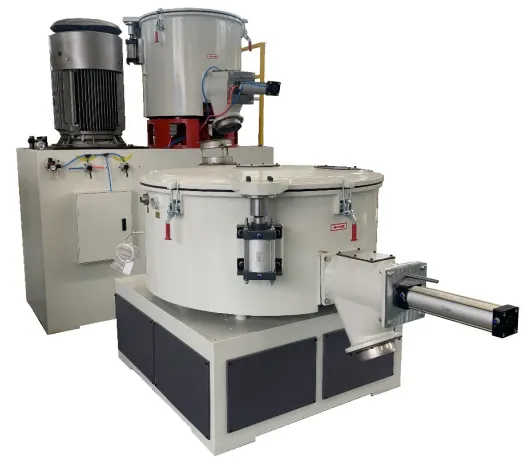

№15 SRL-Z300/600 Араластырғыш құрылғысы |
|||
|
Механикалық бөлшектер |
|||
|
Ыстық араластыру |
Суық араластыру |
||
|
Жалпы көлем（L） |
300 |
Жалпы көлем（L） |
600 |
|
Тиімді көлем（L） |
225 |
Тиімді көлем（L） |
380 |
|
Араластыру уақыты（мин） |
8-10 |
Араластыру уақыты（мин） |
8-10 |
|
сыйымдылығы (KG/H) |
450-550 |
сыйымдылығы (KG/H) |
450-550 |
|
Жылыту әдісі |
Өзіндік фантастика |
Салқындату әдісі |
Қабат аралық су, салқындатқыш су сақинасы |
|
Электрлік бөлшектер |
|||
|
Ыстық араластырғыш қозғалтқыштың қуаты（КВ） |
55 |
||
|
Суық араластыру қозғалтқышының қуаты（КВт） |
7.5 |
||
|
Ыстық араластыру қозғалтқышына арналған жылдамдық реттегіші |
ABB инверторы |
||
|
Мотор |
ДАЖОНГ |
||
|
Ауа қосқышы |
CHINT |
||
|
Түйме |
DELIXI |
||
 |
|||
|

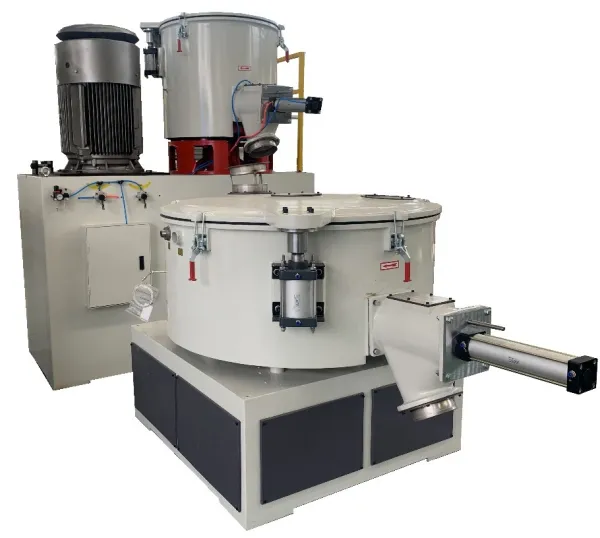

№16 SRL-Z500/1000 Араластырғыш қондырғысы |
||||||||||||||||||||||||
|
Механикалық бөлшектер |
||||||||||||||||||||||||
|
Ыстық араластыру |
Суық араластыру |
|||||||||||||||||||||||
|
Жалпы көлем（L） |
500 |
Жалпы көлем（L） |
1000 |
|||||||||||||||||||||
|
Тиімді көлем（L） |
330 |
Тиімді көлем（L） |
500 |
|||||||||||||||||||||
|
Араластыру уақыты（мин） |
8-10 |
Араластыру уақыты（мин） |
8-10 |
|||||||||||||||||||||
|
Сыйымдылығы (KG/H) |
500-750 |
Сыйымдылығы (KG/H) |
500-750 |
|||||||||||||||||||||
|
Жылыту әдісі |
Өзіндік фантастика |
Салқындату әдісі |
Қабат аралық су, салқындатқыш су сақинасы |
|||||||||||||||||||||
|
Электрлік бөлшектер |
||||||||||||||||||||||||
|
Ыстық араластырғыш қозғалтқыштың қуаты（КВ） |
75 |
|||||||||||||||||||||||
|
Суық араластыру қозғалтқышының қуаты（КВт） |
15 |
|||||||||||||||||||||||
|
Ыстық араластыру қозғалтқышына арналған жылдамдық реттегіші |
ABB инверторы |
|||||||||||||||||||||||
|
Мотор |
ДАЖОНГ |
|||||||||||||||||||||||
|
Ауа қосқышы |
CHINT |
|||||||||||||||||||||||
|
Түйме |
DELIXI |
|||||||||||||||||||||||
|
