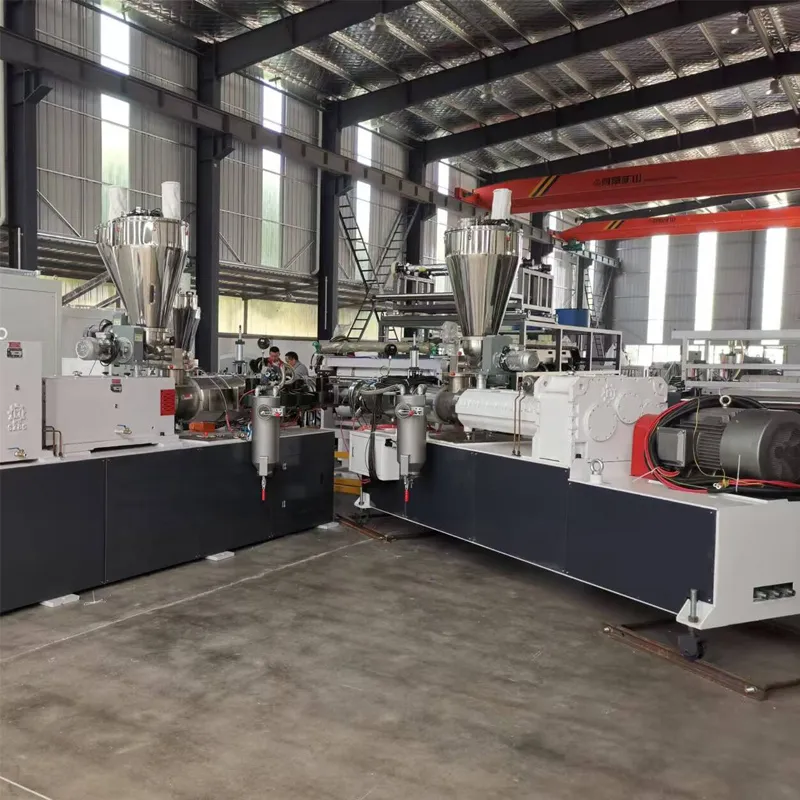

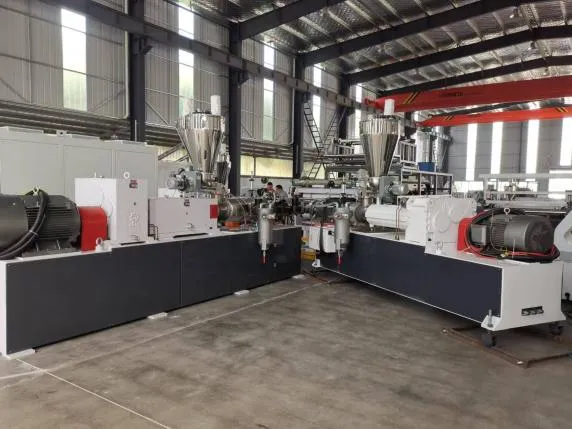

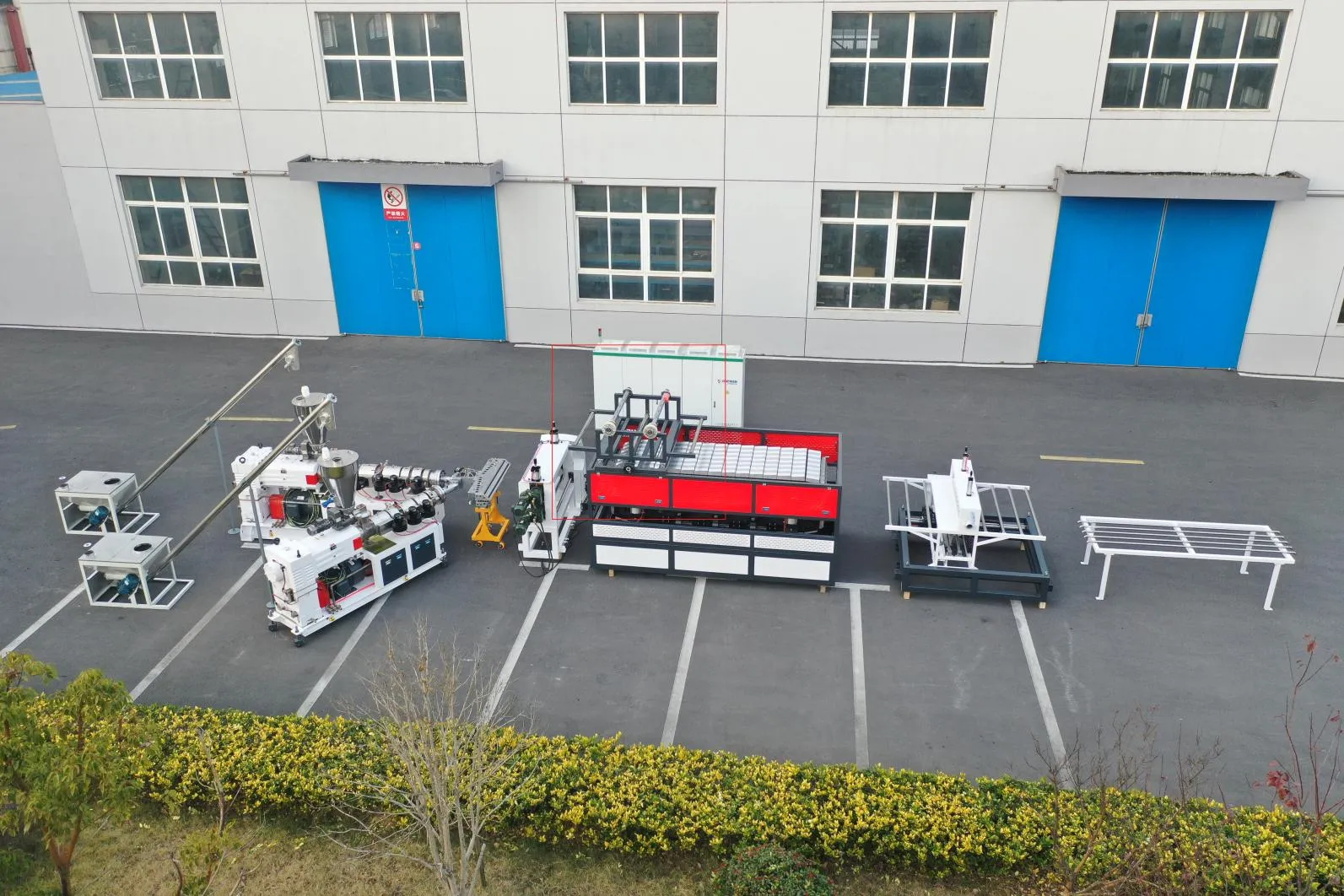

Профилегибочная машина для производства кровельных листов из ПВХ

НЕТ.

Имя машины

Кол-во

1

Шнековый загрузчик (для экструдеров SJZ 80/156 и SJZ 65/132)

2

2

Конический двухшнековый экструдер SJZ 80/156

1

3

Конический двухшнековый экструдер SJZ 65/132

1

4

Формовочный блок

1

5

Распределитель

1

6

Валик для тиснения

1

7

Регулятор температуры для ролика

1

8

Машина для формовки глазурованной черепицы

(32 пары модулей с устройством размотки пленки ASA)

1

9

Резак с ПЛК

1

10

Укладчик

1

11

Машина для формовки коньковой черепицы

3

12

Духовка Цепного типа

1

13

Формы для коньковой черепицы

4

14

Шнековый загрузчик (для двухсекционного смесителя)

2

15

SRL-Z300/600 Смесительная установка (450-550 кг/ч)

1

16

SRL-Z500/1000 Смесительная установка (700-800 кг/ч)

1

Сырье

Порошок ПВХ, CaCO3, CPE, PE-WAX, стеариновая кислота, стабилизатор, ACR, парафин, гранулы ASA

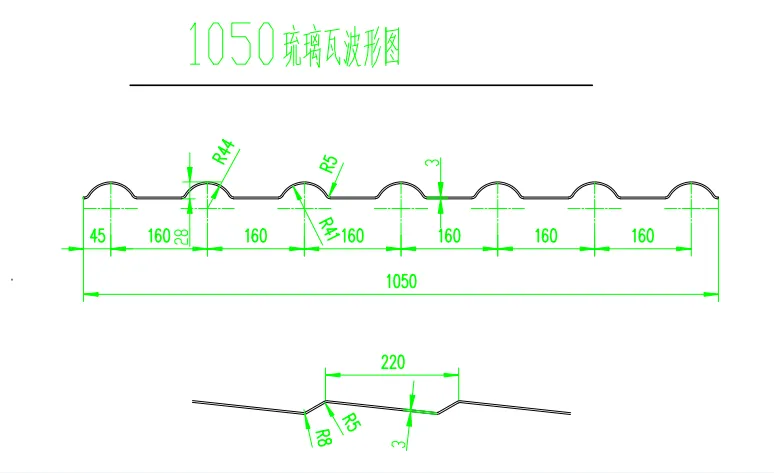

Описание конечного продукта

Четырехслойная глазурованная черепица из ПВХ и АСА

Ширина: 1040мм

Толщина: обычно 2,0-3,5 мм

Мощность расплава

400-450 кг/ч (в зависимости от пропорции CaCO3)

Центральная высота

1000-1050 мм (по индивидуальному заказу)

Склад/Мастерская

Габариты машины: 25 м (длина) × 5 м (ширина) × 3,5 м (высота)

Строительство фундаментов, общестроительные работы, земляные работы и работы по возведению стен.

Поставка кранов, погрузчиков и другого подъемного оборудования; Монтажные материалы и инструменты.

Температура/Влажность

0-35℃/≤95%

Источник питания

3 фазы, 380 В, 50 Гц

Провода/кабели/водяной шланг:

Провода/кабели от источника питания до шкафа управления этой производственной линии. Все электрические кабели от шкафа управления до каждой машины.

Водяной шланг: подача воды в машины и бассейны.

Охлаждающая вода

Без растворенных или взвешенных минералов, таких как фосфор, сера, железо и т. д.

Температура притока T1: макс. 15℃;

Температура на выходе T2: T2=T1+5℃;

Твёрдость: 5-8 одН;

Рефлюкс: без давления

Смазочное масло

Эксон Мобайл

Компрессор

7,5 кВт (0,6-0,8 МПа)

Мощность установки

Около 300 кВт (реальный процент потребления энергии: 70%)

Охлаждающая вода

≤20℃, ≥0,3 МПа, 5-6 тонн/час

Сжатый воздух

0,3 м3/мин, ＞0,6 МПа

Вспомогательный персонал

3 человека/смена (24 часа, требуется 2 смены)

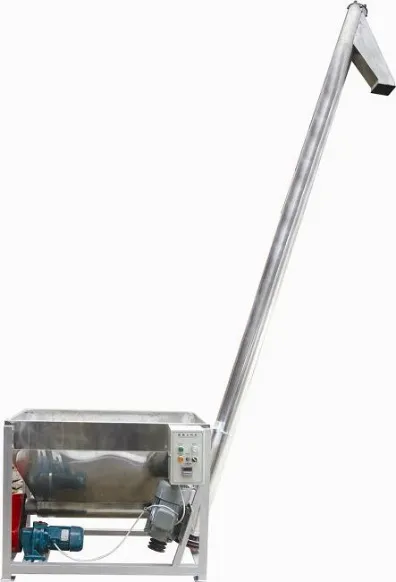

№1 Шнековый загрузчик

Технические характеристики

Номинальная пропускная способность: 500 кг/ч

Мощность двигателя: 2,2 кВт

Толкающий двигатель: 0,75 кВт

Диаметр трубы: φ 102 мм

Материал трубы: нержавеющая сталь

Справочное фото

№ 2 SJZ 80/156 конический двухшнековый экструдер

Технические характеристики

Винт:

Диаметр: Диаметр конический 80/ 156 мм

Количество: 2 комплекта

Форма сетки: Конусная сетка

Скорость вращения: 1-36,9 об/мин

Направление вращения винта: против часовой стрелки наружу

Характеристики: закалка 38CrMoAlA, азотирование, поверхностная гальваническая обработка, прочность HV950 и выше, высокая износостойкость; ручка винта оснащена двойным плоским ключом, распределяющим 180 градусов, равномерный и надежный рабочий крутящий момент.

Ствол:

Метод нагрева: литое алюминиевое резистивное нагревательное кольцо

Зоны нагрева: 5зон

Мощность нагрева: 24 кВт

Диапазон температур: 50-300℃

Мощность охлаждения и зоны: 0,37 кВт×4 комплекта

Способ охлаждения: Регулятор температуры счетчика, вентиляторное охлаждение

Технические характеристики

Характеристики: Ствол изготовлен из двухслойного сплава с закалкой и цементацией, твердость до HV950. Внутренняя поверхность покрыта твердым хромом и отполирована.

Система привода:

Мощность двигателя: 75 кВт СИМЕНС

Рабочий способ: двигатель переменного тока, эластичное соединение

Редуктор: ОТДЕЛЕНИЕ коробка передач

Режим отладки главного приводного двигателя: регулирование частоты

Особенности: Редуктор изготовлен из ковкого чугуна из 20CrMnTi с азотированием, шлифовкой зубьев и другими процессами. Все подшипники в коробке — всемирно известных брендов с длительным сроком службы, высокой прочностью и твердостью поверхности.

Выхлопная система:

Марка вакуумного насоса: ACEMIEN, двойной насос для непрерывной работы

Мощность двигателя: 3 кВт

Способ работы: Прямой

Разъем запасного насоса: Один вакуумный насос со сферическими соединениями

Система кормления:

Рабочий способ: Двойная подача шнека, автоматическая и количественная

Скорость вращения: 0-63об/мин

Мощность двигателя: 1,5 кВт

Особенности: Питатель изготовлен из нержавеющей стали и работает лучше, чем одношнековый питатель, обеспечивая равномерное и точное количественное дозирование. Двухшнековый питатель предназначен для продуктов с высоким содержанием кальция, которые никогда не будут застревать в бункере.

Электрическая система:

Контактор: Шнайдер

Воздушный выключатель: ЧИНТ

Инвертор: АББ

Управление ПЛК: Сименс

Справочное фото

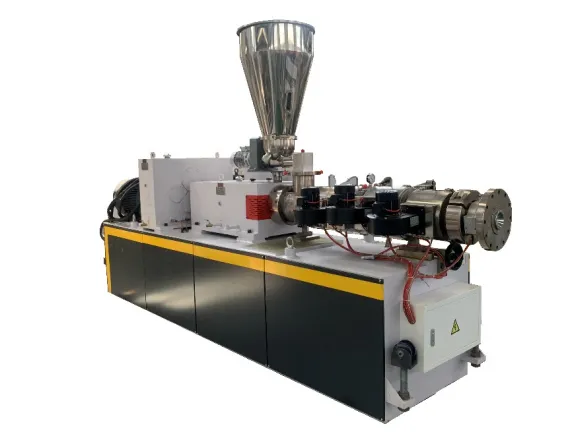

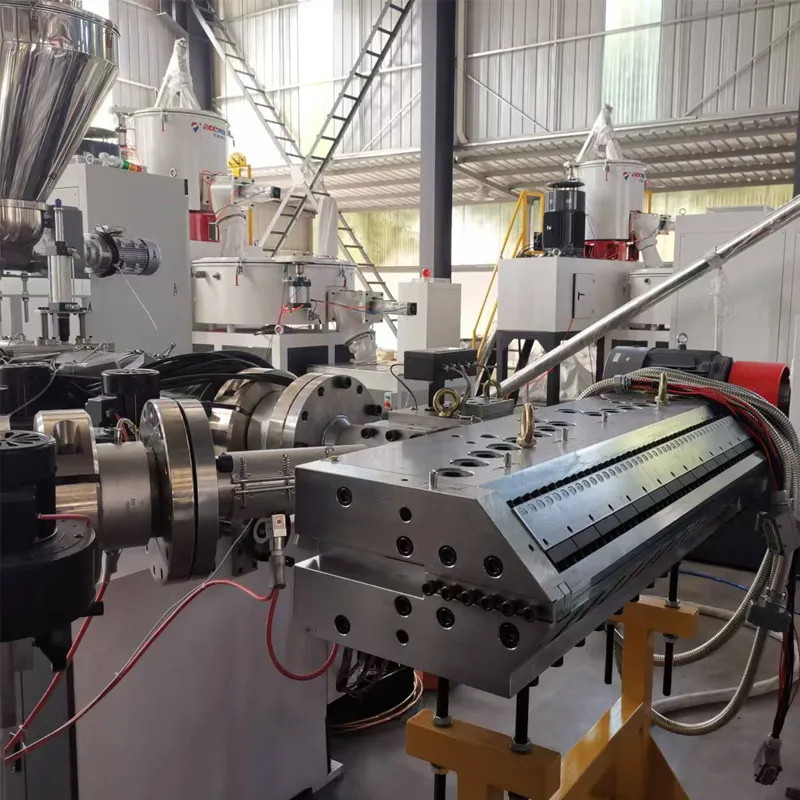

№3 SJZ 65/132 конический двухшнековый экструдер

Технические характеристики

Винт:

Диаметр: Диаметр конический 65/132 мм

Количество: 2 комплекта

Форма сетки: Конусная сетка

Скорость вращения: 1-36,9 об/мин

Направление вращения винта: против часовой стрелки наружу

Особенности: Износостойкий винт изготовлен из двойного сплава с обработкой кондиционирования, азотированием, твердым хромированием. Рукоятка винта, соединенная с распределительной коробкой шлицем, значительно повышает надежность передачи крутящего момента.

Ствол:

Метод нагрева: литое алюминиевое резистивное нагревательное кольцо

Зоны нагрева: 4зоны

Мощность нагрева: 20 кВт

Диапазон температур: 50-300℃

Мощность охлаждения и зоны: 0,37 кВт×4 комплекта

Способ охлаждения: Регулятор температуры счетчика, вентиляторное охлаждение

Особенности: Ствол изготовлен из двойного сплава, обработан закалкой, азотированием и твердым хромированием. Твердость поверхности превышает HV950, что значительно повышает абразивную стойкость ствола и увеличивает срок службы.

Система привода

Мощность двигателя: 37 кВт СИМЕНС

Рабочий способ: двигатель переменного тока, эластичное соединение

Редуктор: ОТДЕЛЕНИЕ коробка передач

Режим отладки главного приводного двигателя: регулирование частоты

Особенности: Редуктор изготовлен из ковкого чугуна из 20CrMnTi с азотированием, шлифовкой зубьев и другими процессами. Все подшипники в коробке — всемирно известных брендов с длительным сроком службы, высокой прочностью и твердостью поверхности.

Система кормления

Рабочий способ: Двойная подача шнека, автоматическая и количественная

Скорость вращения: 0-63об/мин

Мощность двигателя: 1,1 кВт

Особенности: Питатель изготовлен из нержавеющей стали и работает лучше, чем одношнековый питатель, обеспечивая равномерное и точное количественное дозирование. Двухшнековый питатель предназначен для продуктов с высоким содержанием кальция, которые никогда не будут застревать в бункере.

Технические характеристики

Электрическая система:

Контактор: Шнайдер

Воздушный выключатель: ЧИНТ

Инвертор: АББ

Управление ПЛК: Сименс

Фото машины

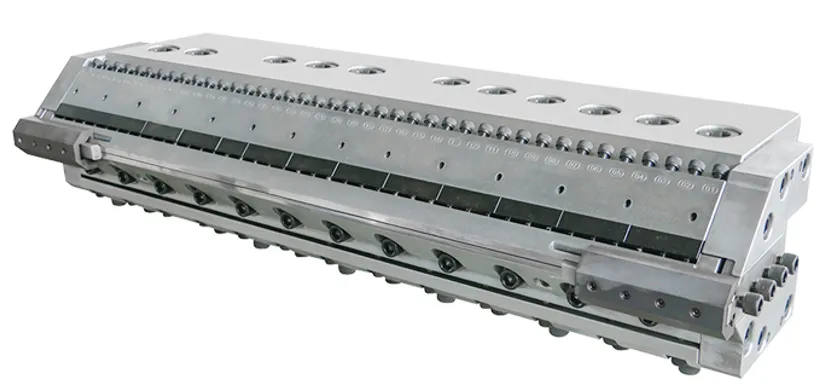

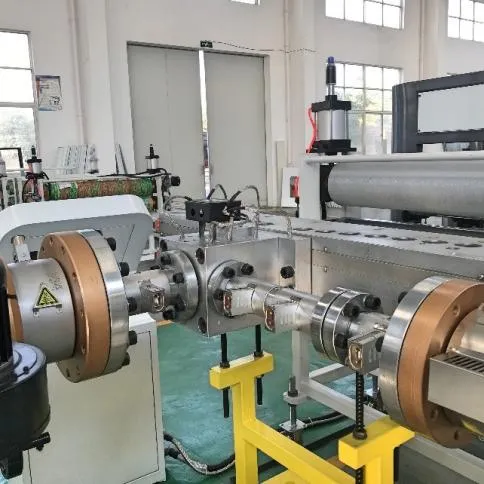

№4 Плесень юнит

Технические характеристики

23

Справочное фото

№5 Дистрибьютор

Технические характеристики

Распределитель выполнен в виде блока.

Общий канал потока спроектирован с помощью программного обеспечения для 3D-моделирования течения расплава, создан в обрабатывающем центре, достигнут микронный уровень, что обеспечивает одноразовое изготовление формы и значительно сокращает количество ремонтов формы.

Справочное фото

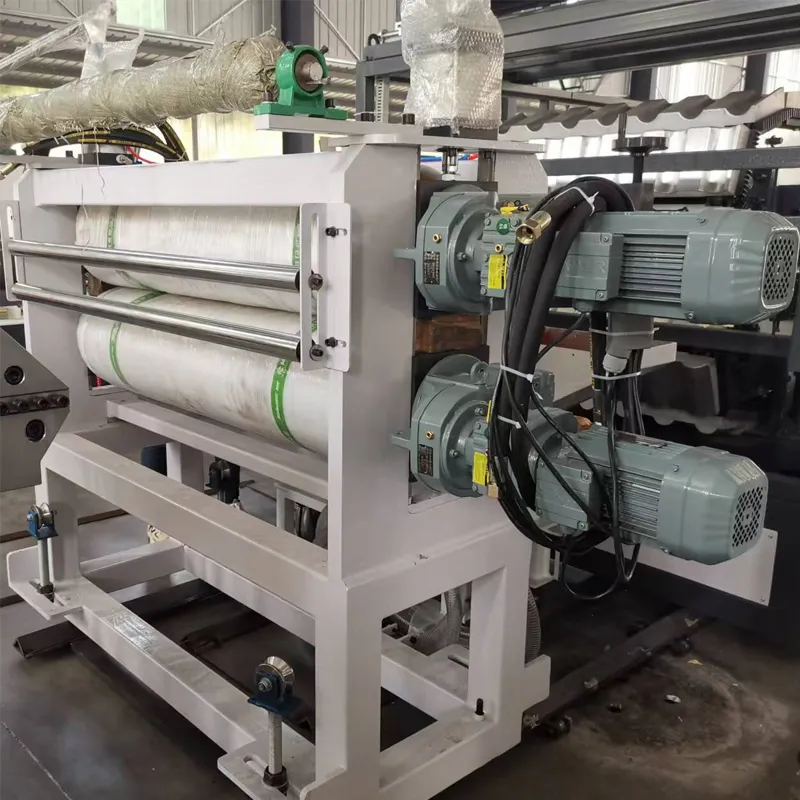

№ 6 Валик для тиснения

Технические характеристики

Скорость: 1-5м/мин

Приводной двигатель: 1,5 тыс.×2 комплекта

Размеры ролика: φ295мм×1300мм

Верхний валик - тиснильный валик, нижний валик - зеркальный валик. Обработка поверхности валика твердым хромированием (глубина 0,10-0,15)

Система управления: инвертор ABB

В валике используется спиральный бегунок, а температура всей поверхности равномерная, что обеспечивает качество тиснения изделий.

Верхний и нижний ролики приводятся в движение двумя двигателями, что обеспечивает синхронизацию верхних и нижних роликов.

Справочное фото

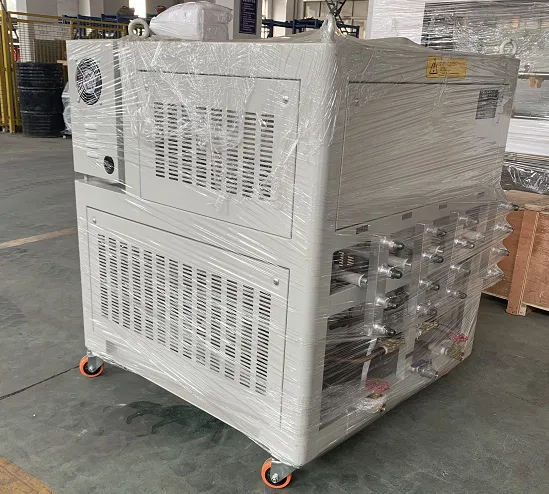

№ 7 Регулятор температуры для ролика

Справочное фото

№ 8 Машина для формования глазурованной черепицы

Технические характеристики

Качество модуля: 64 шт (32 пары) обычно

Материал: алюминиевый сплав

Скорость экструзионной линии: 0-3 м/мин

Максимальная тяговая мощность: 50 кН

Мощность двигателя привода: 2,2 кВт

Принять управление частотным преобразователем ABB

Режим охлаждения: Вентиляторное охлаждение, 0,55 кВт x 8 комплектов

Объем выхлопа внешнего источника газа: 0,67 м3/мин

Давление выхлопных газов: 0,7 МПа

Диапазон перемещения вперед и назад: ±750 мм

Мощность двигателя: 0,37 кВт

Формовочная машина спроектирована с защитным кожухом, безопасна и имеет привлекательный внешний вид.

Модуль алюминиевого литья изготовлен из высококачественных материалов из алюминиевого сплава, одноразовая обработка в обрабатывающем центре, универсальность, сильная взаимозаменяемость. Стойка модуля привода из материала 40Gr, с поверхностной закалкой и черной отделкой, имеет более высокую прочность и твердость. Система трансмиссии использует пару левой и правой руки для турбинного редуктора в модуле с обеих сторон синхронного привода, передача сбалансирована, надежна, удобна.

Вся линия приводится в движение двигателем, двигающимся вперед и назад. Внутри комплекта штампов имеется устройство воздушного охлаждения, которое охлаждает заднюю часть модуля напрямую и эффективно. Расстояние между верхним и нижним модулями можно вручную отрегулировать, чтобы отрегулировать полноту формы волны.

Справочное фото

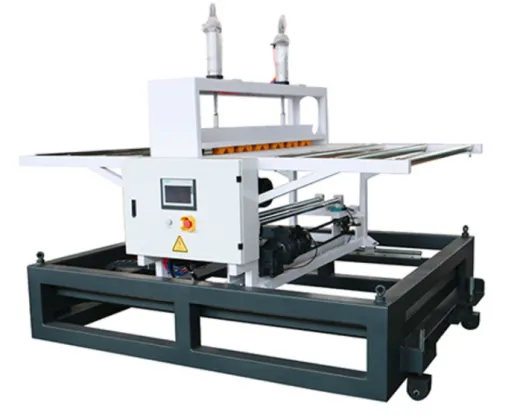

№ 9 Резак с ПЛК

Технические характеристики

Режим резки: мощность двигателя пилы: 2,2 кВт

Боковая пила - вход: 0,37 кВт Пневматическое управление

Оснащен специальным регулируемым локатором для обеспечения точности расположения каждого реза.

Нижняя подача пилы: центр тяжести машины опускается, и работа становится более стабильной. Пыль легко собирается вместе с помощью всасывающего вентилятора, что снижает количество пыли во время резки.

Поперечная подача направляется точным световым стержнем, который можно регулировать системой замедления двигателя. Скорость резки можно регулировать в зависимости от толщины различных продуктов, чтобы обеспечить эстетичный внешний вид продукта.

Электрическое управление использует микрокомпьютерное автоматическое управление, высокая надежность, без ошибок.

Экран человеко-машинного интерфейса удобен для настройки параметров резки и эксплуатации.

Справочное фото

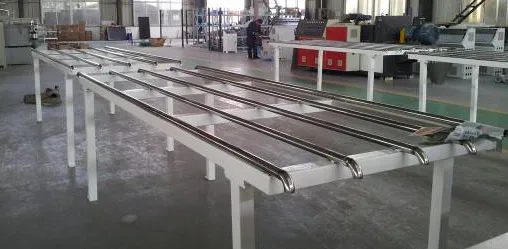

№ 10 Штабелер

Технические характеристики

Материал: нержавеющая сталь

Длина: 3000мм

Справочное фото

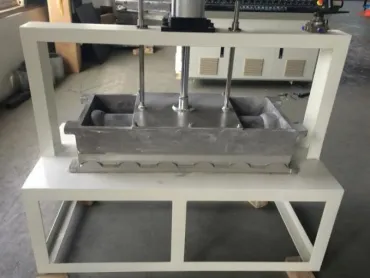

№ 11 Машина для формовки коньковой черепицы

Технические характеристики

Управление цилиндром вверх-вниз

Форма для коньковой черепицы: алюминиевый сплав

Для 4 видов коньковой черепицы из глазурованной черепицы

Справочное фото

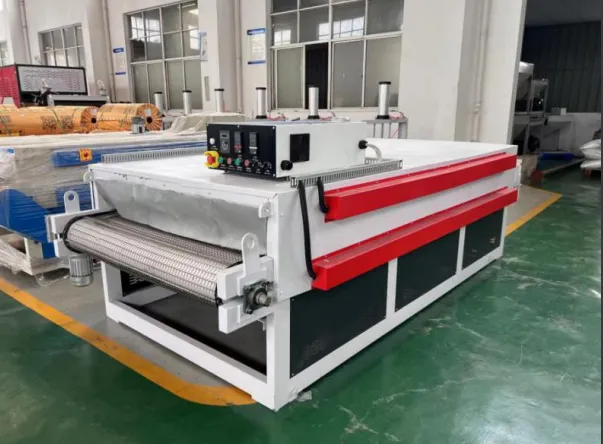

№ 12 Духовка цепного типа

Технические характеристики

Длина:3500мм, Ширина:1700мм

Мощность нагрева: 26 кВт, Мощность передачи: 0,75 кВт

Мощность: 500 шт. в течение 8 часов

Высокая эффективность

Справочное фото

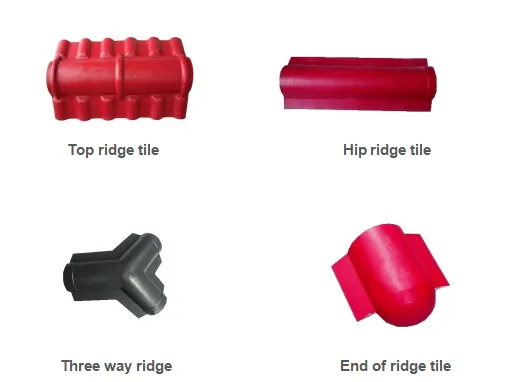

№ 13 Формы для коньковой черепицы

Справочное фото

№ 14 Шнековый загрузчик

Технические характеристики

Номинальная пропускная способность: 500 кг/ч

Мощность двигателя: 2,2 кВт

Толкающий двигатель: 0,75 кВт

Диаметр трубы: φ 102 мм

Материал трубы: нержавеющая сталь

Справочное фото

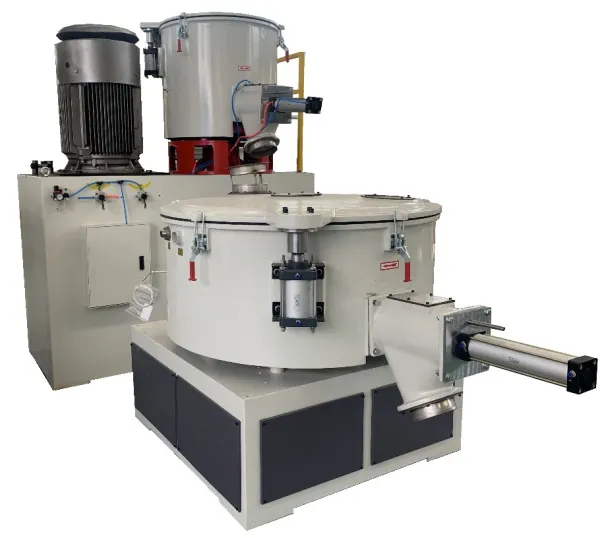

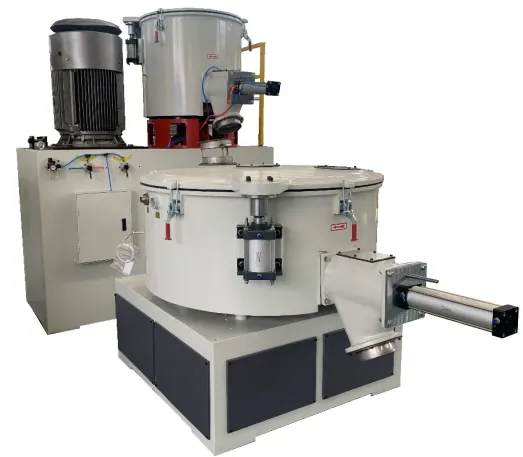

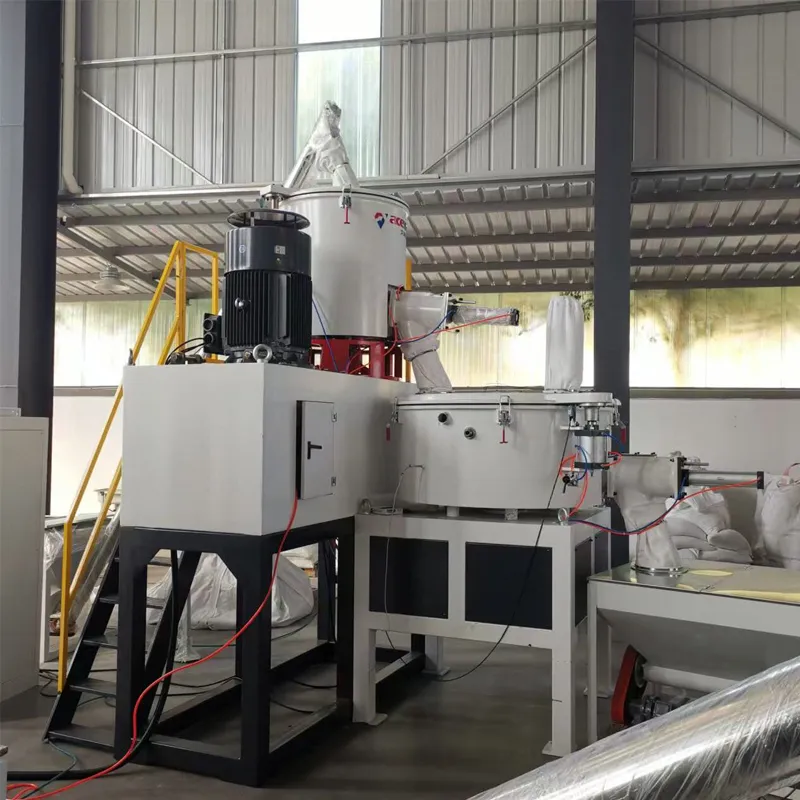

№15   SRL-Z300/600 Смесительный блок

Механические части

Горячее смешивание

Холодное смешивание

Общий объем (л)

300

Общий объем (л)

600

Эффективный объем (л)

225

Эффективный объем (л)

380

Время смешивания (мин)

8-10

Время смешивания (мин)

8-10

производительность (кг/ч)

450-550

производительность (кг/ч)

450-550

Метод нагрева

Самовымысел

Метод охлаждения

Межслойная вода, охлаждающее водяное кольцо

Электрические детали

Мощность двигателя горячего смешивания (кВт)

55

Мощность двигателя холодного смешивания (кВт)

7.5

Регулятор скорости для двигателя горячего смешивания

Инвертор АББ

Мотор

ДАЧЖУН

Воздушный выключатель

ЧИНТ

Кнопка

ДЕЛИКСИ

№ 16 SRL-Z500/1000 Смесительный блок

Механические части

Горячее смешивание

Холодное смешивание

Общий объем (л)

500

Общий объем (л)

1000

Эффективный объем (л)

330

Эффективный объем (л)

500

Время смешивания (мин)

8-10

Время смешивания (мин)

8-10

Мощность (кг/ч)

500-750

Мощность (кг/ч)

500-750

Метод нагрева

Самовымысел

Метод охлаждения

Межслойная вода, охлаждающее водяное кольцо

Электрические детали

Мощность двигателя горячего смешивания (кВт)

75

Мощность двигателя холодного смешивания (кВт)

15

Регулятор скорости для двигателя горячего смешивания

Инвертор АББ

Мотор

ДАЧЖУН

Воздушный выключатель

ЧИНТ

Кнопка

ДЕЛИКСИ

Список запасных частей (бесплатно)
