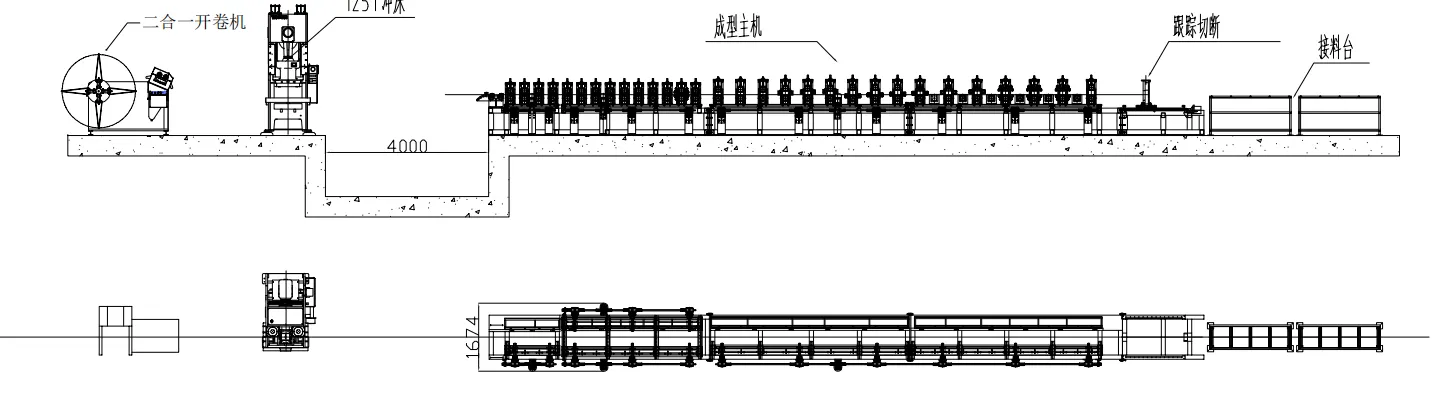

Профилегибочная машина для производства стоек

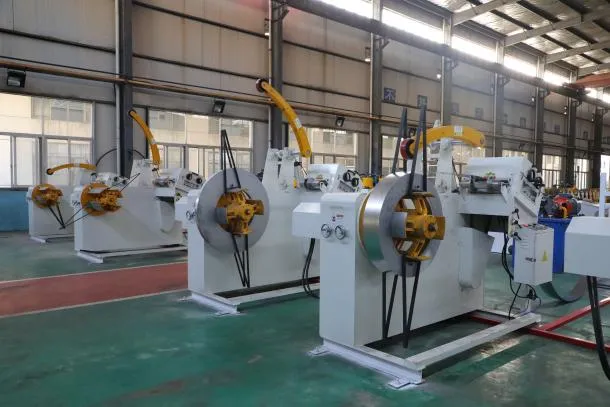

1. Разматыватель с выравнивателем

2. Разматыватель: активная подача, гидравлическое натяжение
3. Грузоподъемность: 3т
4. Внутренний диаметр опорной катушки разматывателя: φ 508 мм
5. Диапазон поддержки: φ 470-530 мм
6. Ширина рулона стали: ≤ 300 мм
7. Наружный диаметр рулона стали: 1300 мм
8. Мощность гидравлической системы разматывателя: 1,5 кВт
9. Мощность двигателя: 3 кВт
10. Структура механизма выравнивания: двухроликовый зажим, семироликовый выравниватель
11. Диаметр вала выравнивающего ролика: приблизительно φ 52,5 мм
12. Материал правильного ролика: высококачественный 40Cr
13. Метод термообработки вала правки: поверхностная высокочастотная закалка

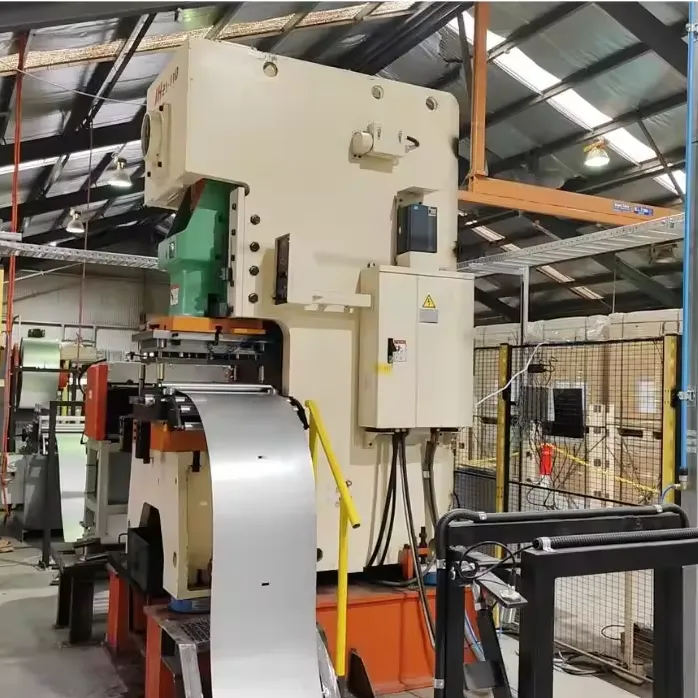

1. Система сервопривода подачи с пробивной машиной

2. Сервоподача: приводится в действие серводвигателем, подача в пробивной станок
3. Модель сервопривода: NCF-300
4. Ширина рулона стали: максимум 500 мм
5. Мощность питания: 5,5 кВт (Yaskawa)
6. Мощность пуансона: JH21-80
7. Ход ползуна: 160
8. Количество срабатываний: 35-50 раз/мин.
9. Мощность двигателя: 15 кВт (Siemens)
10. Материал штампа: Cr12mov, закалочная твердость HRC58-62

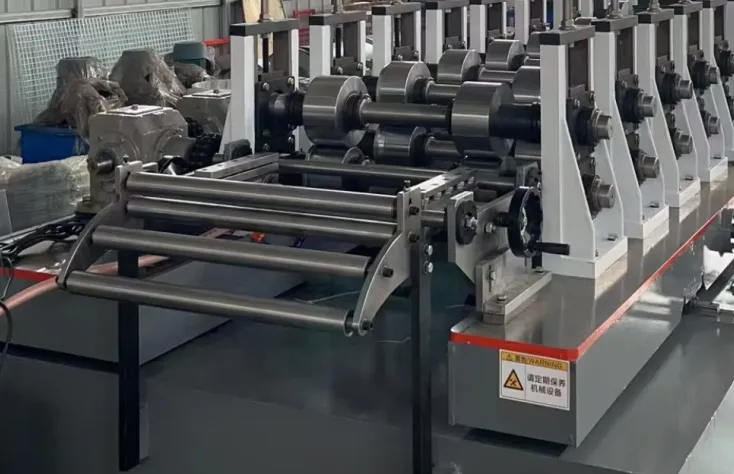

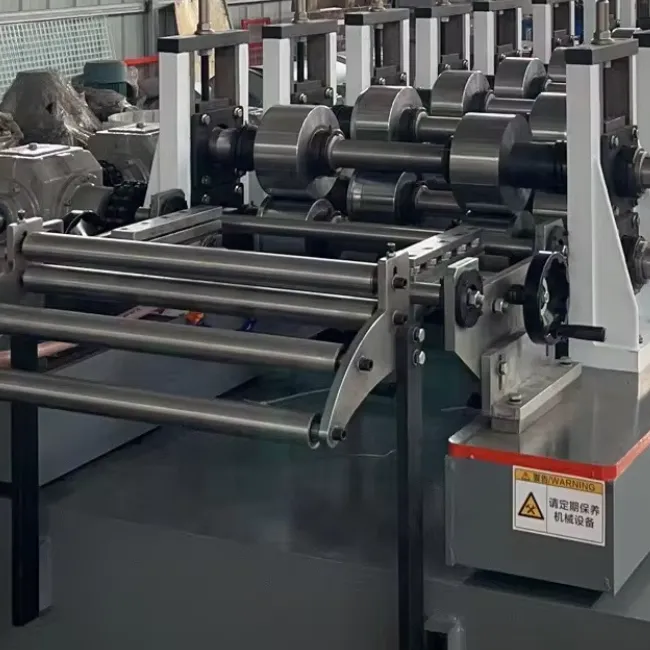

Система кормления

Он устанавливается в начале хоста, чтобы помочь оператору правильно отрегулировать направление входной платы. Вы можете отрегулировать левую и правую сторону ручными колесами, а количество кормов отображается.

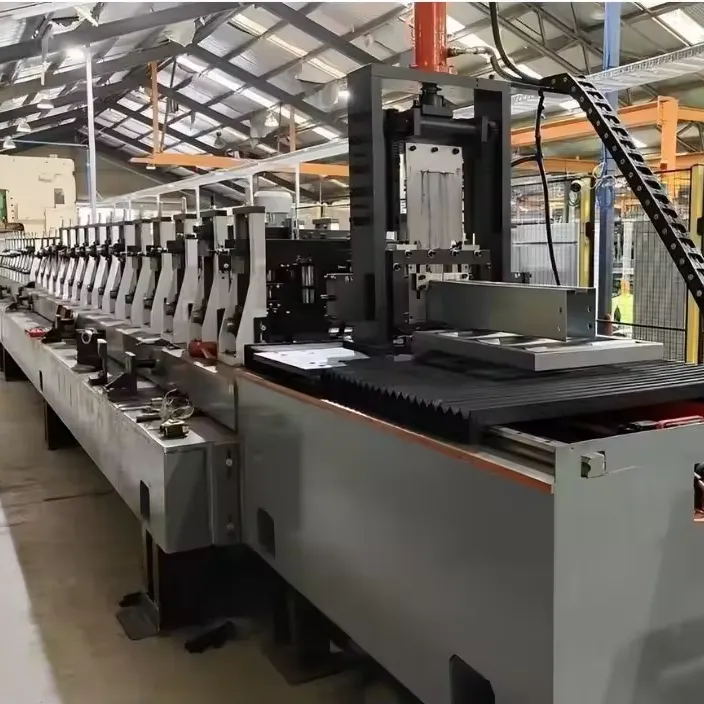

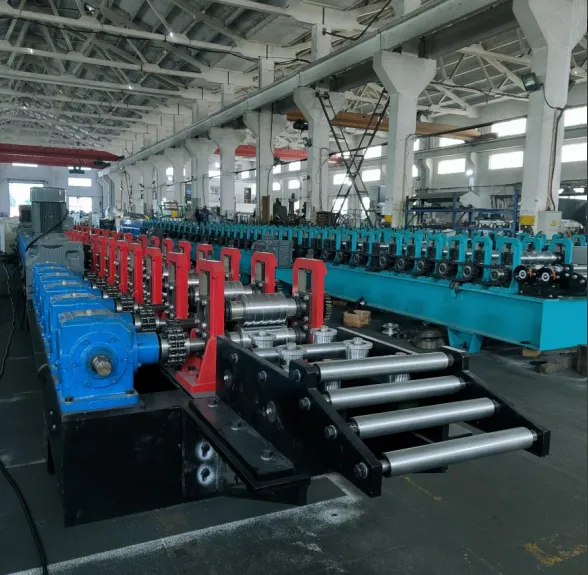

1. Основная профилегибочная машина

2. Тип машины: мемориальная арочная коробка передач трансмиссия
3. Форма роликового конвейера: применение роликового конвейера разъемного типа с обеих сторон, с передачей со вставленным шпинделем
4. Материал валков: Cr12, прецизионная обработка после закалки
5. Материал шпинделя: 40Cr, закалка и отпуск
6. Диаметр шпинделя: Φ 80 мм (вставная часть с диаметром вала 60 мм)
7. Мощность главного двигателя: 15 кВт (30-70 мм)
8. Мощность горизонтального двигателя: 2X0,75 кВт+1X1,5 кВт=3 кВт (скорость расширения)
9. Количество роликов: 14 станций (включая коррекцию)/16 станций
10. Скорость формовки: 0-30 м/мин, без учета пробивки и резки

10. Толщина: 1,5-3,0 мм Ширина: 120-150 мм Высота: 110-180 мм

Гидравлическая резка с сервоприводом

1. Метод резки: гидравлическая следящая резка, бесконечная резка
2. Штамп: Материал: Cr12MOV, прецизионная обработка, закалка, HRC: 58-62 °, резка проволокой на станке с ЧПУ, прецизионная шлифовка.
3. Гидравлическая мощность: 11 кВт
4. Мощность серводвигателя: 3 кВт

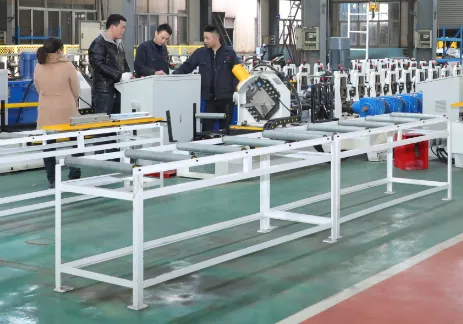

Приемный стол

1. Конструкция роликового стола для приема материала: сварка из угловой стали, без электропитания
2. Диаметр приемного ролика: приблизительно Φ 60 мм
3. Технические характеристики передаточного роликового стола: 2000 мм x 2 шт.

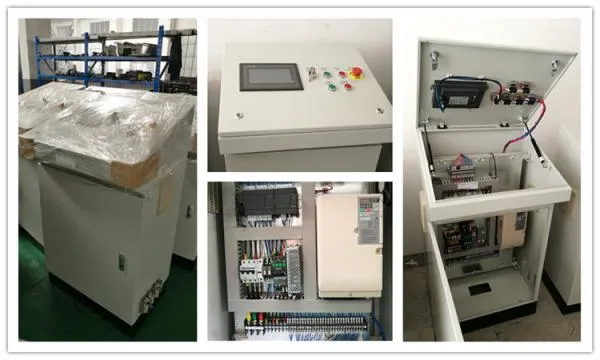

Система управления ПЛК

1. Принятие технологии управления PLC и технологии регулирования скорости переменной частоты для достижения полной автоматизации производства машины. Система обеспечивает дружественный интерфейс человек-машина, который может устанавливать партию, длину заготовки, количество и т. д. Метод работы: частота касания + кнопка.
2. Кодер: Guangyang, с функциями подсчета и определения длины.
3. ПЛК: Panasonic или Delta, Япония
4. Преобразователь частоты: Yaskawa или Delta
5. Главный блок управления: Schneider
6. Ключи и контакторы: Schneider
7. Сенсорный экран: MCGS
