Parametrler we spesifikasiýa

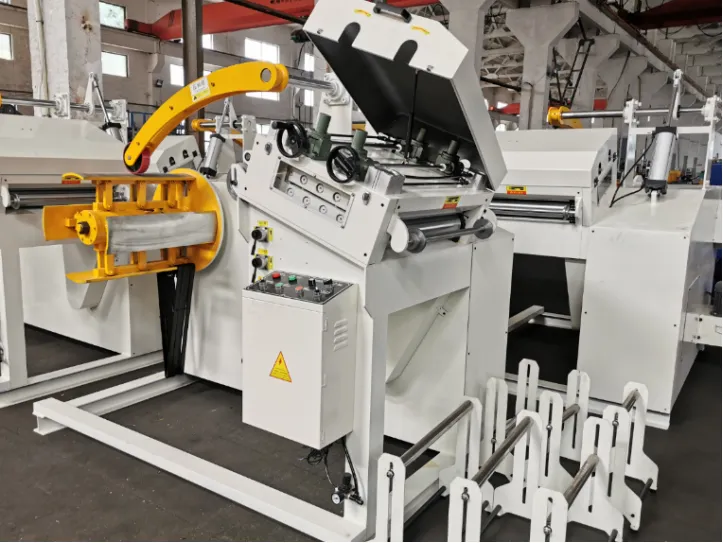

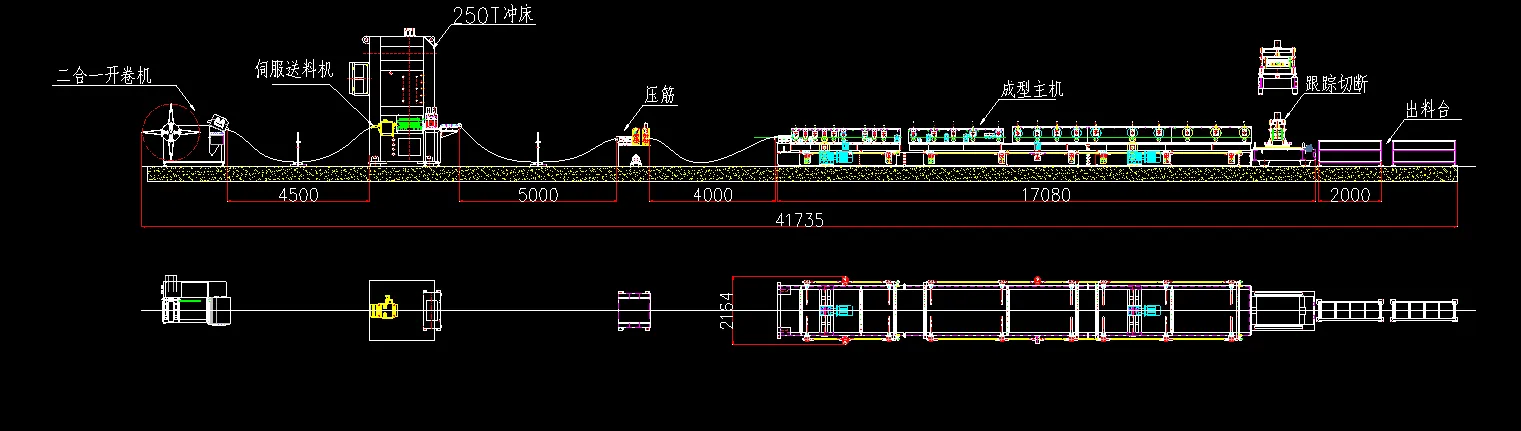

I.Düzeltmek enjamy bilen bezeg
Uncoiler: Işjeň iýmitlenmek, gidrawliki dartyş
Göwrümi: 10T
Içerki goltugyň içki diametri: 8 508mm
Goldaw aralygy: φ 470-530mm
Polat rulonyň ini: ≤ 900mm
Polat rulonyň daşky diametri: 1300mm
Gidrawlik ulgamyň güýji: 1.5KW
Motor güýji: 7.5kw
Düzeltmek mehanizminiň gurluşy: iki rolik çümmük, ýedi rolik tekizlemek
Düzelýän rolikli miliň diametri: takmynan φ 52.5mm
Düzelýän rolik materialy: ýokary hilli 40Cr
Miliň ýylylygy bejermek usuly: ýokary ýygylykly söndüriş bejergisi

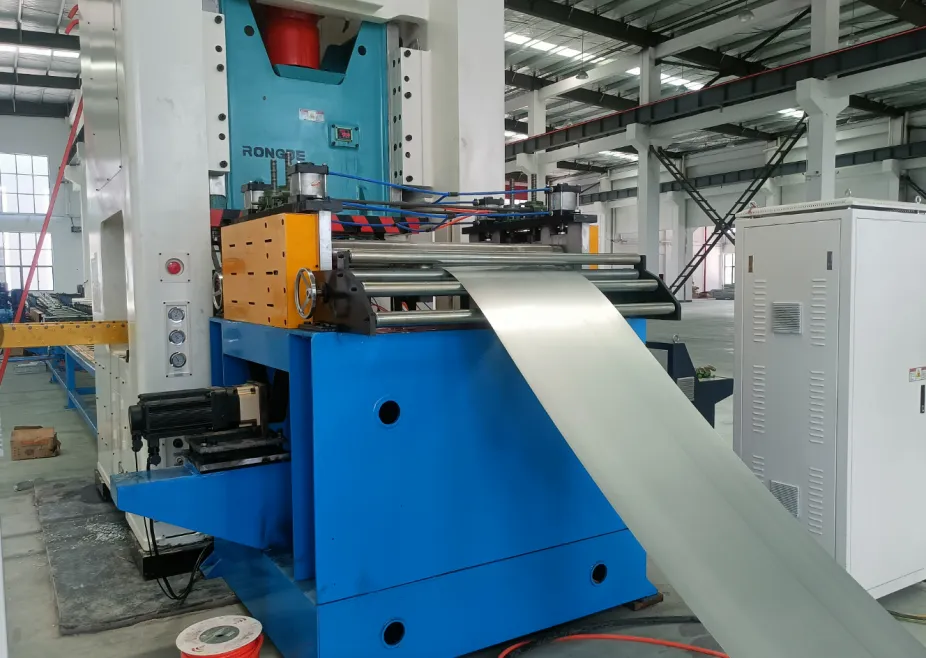

II.NCF-900 sero iýmitlendiriji
|
Ady |
Görnüşi |
NCF-900mm |
|
Servo iýmitlendiriji ulgamy |
1.: Ini |
<900mm |
|
2.Haýyklyk ： |
0.8-2.0mm |
|
|
3. Tizlik ： |
20m / min |
|
|
4. Iýmitlendirmegiň uzynlygy ： |
9999.99 |
|
|
5. Iýmitlendirmegiň takyklygy ： |
≤1m ± 0.2 |
|
|
6. Çykyş usullary ： |
Pnewmatik görnüş |
|
|
7.Rolleriň çarçuwasyny basmak usuly ： |
Baharyň görnüşi |
|
|
8. Iýmitlendiriji rolik ： |
4 ok, 2 topar |
|
|
9. Tigir saklamak ： |
2 toplum, el bilen sazlamak |
|
|
10. Saklaýan materialyň giňligini sazlamak ： |
70mm-900mm |
|
|
11.Serw motoryny iýmitlendirmek |
5.5 KW |
|
|
12. Reňk ： |
Müşderiniň islegi boýunça |

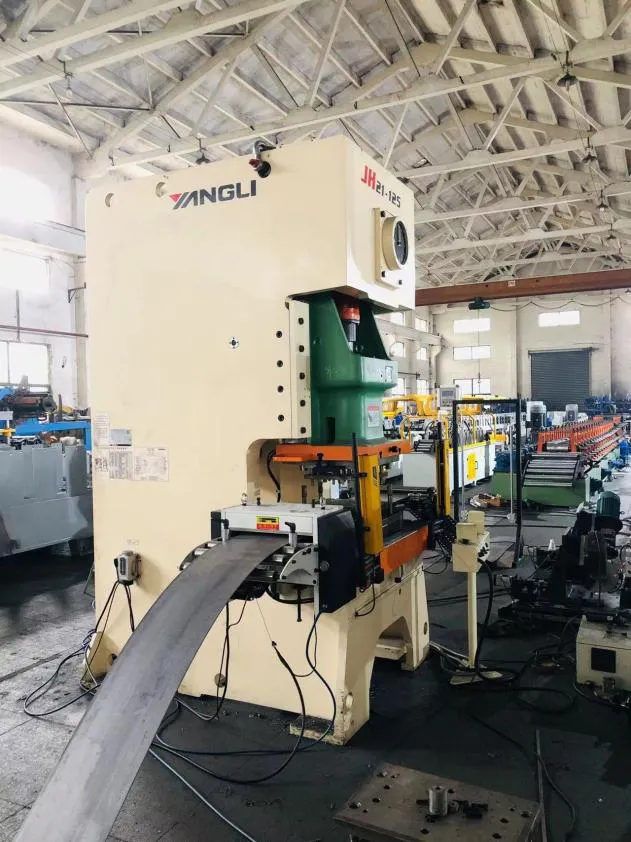

III.250T zarba urýan maşyn
1. Görnüşi: JH21-250
2.Nominal güýç: 250T
3. Bahalandyrylan tok syýahaty: 6mm
4.Slaýd urmagy: 200mm
5. urmagyň wagty: 35
6.Maximum Die Set beýikligi: 450mm
7. Galyndy gurnamagyň beýikliginiň sazlanyş mukdary: 110mm
8.Workbench ululygy: 760mm × 1400mm
9. Slaýderiň aşaky ýüzüniň ululygy: 600 × 800
10. Esasy motor güýji: 22kw

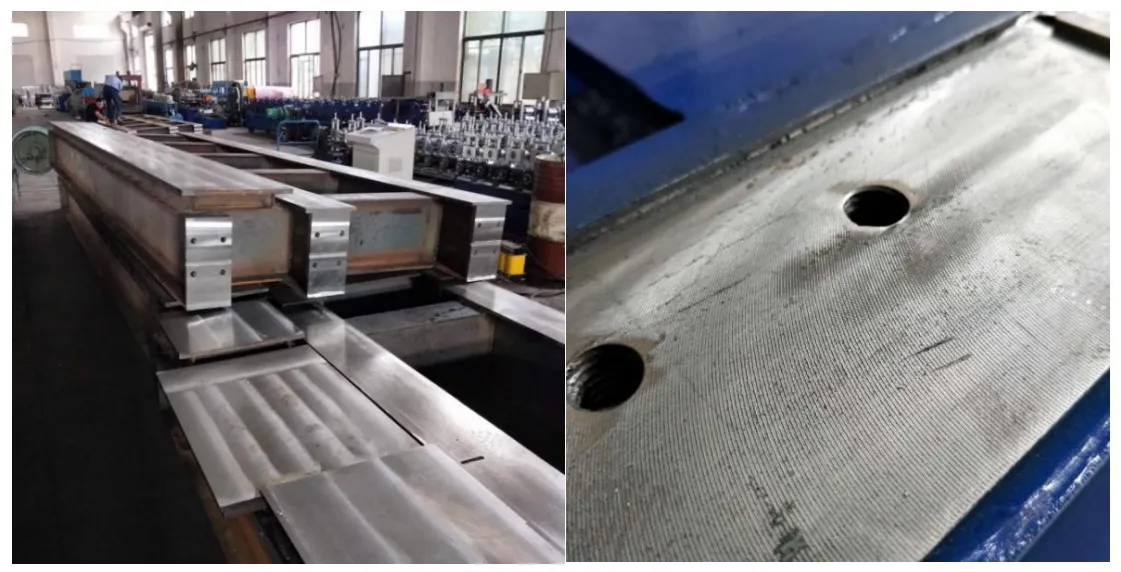

Urmak ölýär
1.Gaplaýyş galyplary: 1 jübüt (bu galyp, basgançak aralygy 150mm we her biriniň önümçilik tizligi bilen ýadro çekiji galypdyr
Bir minutlyk urmagyň wagty ädim aralygy, köpriniň tarapynyň beýikligi 40/60. Dürli beýiklik aýratynlyklary öndürilende, galyp ýadro çekmek bejergisini kabul edýär; Köpriniň ini spesifikasiýasy 50-600, uzynlygy ölçegi ± 1mm
- 2. upperokarky we aşaky şablonlaryň materialy (ýokarky we aşaky plitalar): ýokary hilli 45 # uglerod polat, ultra takyk ýylmaýjy gaýtadan işlemek.
- 3. Upperokarky we aşaky galyndy materiallary (urmak we ölmek): Cr12MOV
- 4. upperokarky we aşaky galyplar üçin ýylylygy bejermek usuly: HRC58-6 söndürmek
- 5. Kesmek üçin material ýokarky we aşaky pyçaklar: H13
- 6. upperokarky we aşaky pyçaklar üçin ýylylygy bejermek usuly: söndürmek bejergisi (HRC54-56)

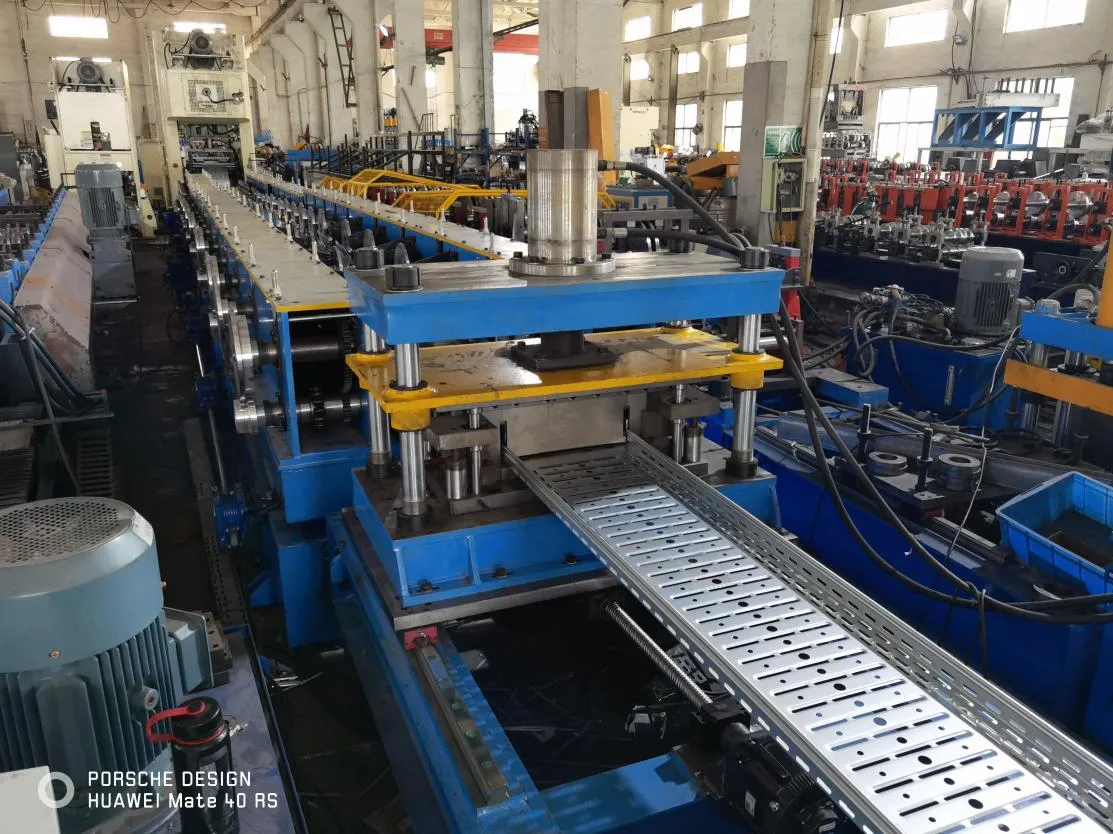

IV.Esasy rulon emele getirýän maşyn
1.Profil bölümi: özara tassyklamaga degişlidir
2.Gerekli tabak: uglerod polat, galvanizli plastinka ≤ 2.0mm
3.Güýçli plastinkanyň galyňlygy: 0.8-2.0mm
4.Forming maşyn çarçuwasy: qualityokary hilli polat kebşirlenen we garrylyk bilen bejerilýär
5.Gurma maşynynyň gurluşy: çoýun demir ýadygärlik arhiw görnüşi awtomatiki geçelge
6. Geçiriş: dişli guty

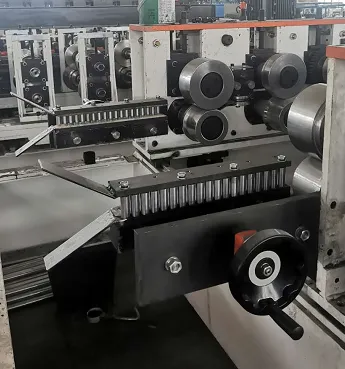

7.Guide iýmit çarçuwasynyň görnüşi: gapdal el tagtasynyň görnüşi, rolikli söndürmek bejergisi. .
8.Saftsmaterial: 40Cr söndürildi we gyzgyn (HB220-260)
9.Shaftsdiameter: takmynan Φ 60/80mm
10. Esasy güýji: 15KWx1 birlik
11. Transvers hereketlendirijiniň umumy tizligi takmynan 0,75kw2 birlik + 1,5kw2 birlik
12. Dörediji maşynyň çyzykly tizligi: 0-8 metr / min
13. Stendiň mukdary: 26 (düzediş goşmak bilen)

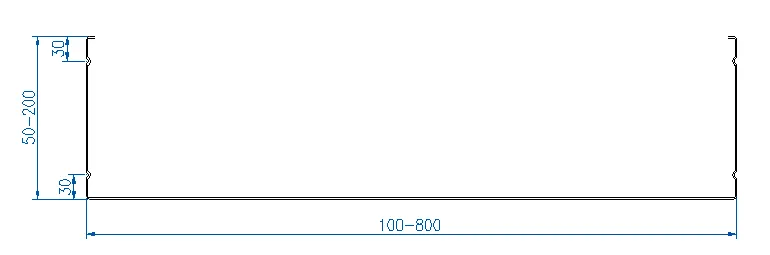

14. Önümçilik aýratynlyklary: beýikligi 40mm-100mm (sazlap bolýar), ini 100mm-600mm (sazlap bolýar)
15.Roll material: Gcr15mov söndürmek bejergisi (HRC58-62)
-

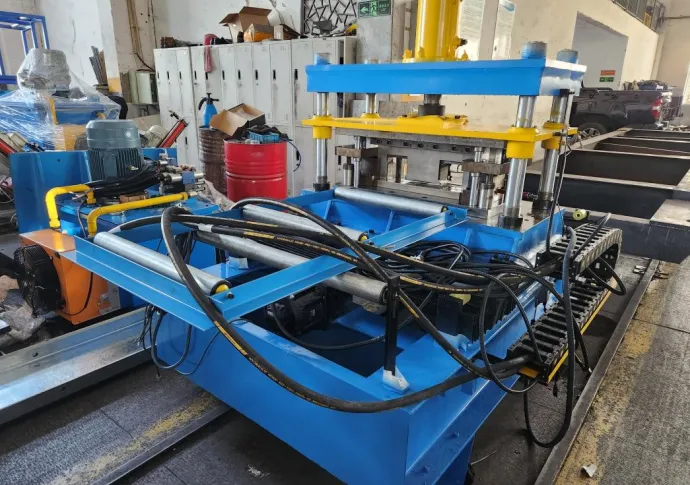

V.Servo gysyş enjamy bilen gidrawliki kesmegi yzarlaň
-
BIZ.Tablisa

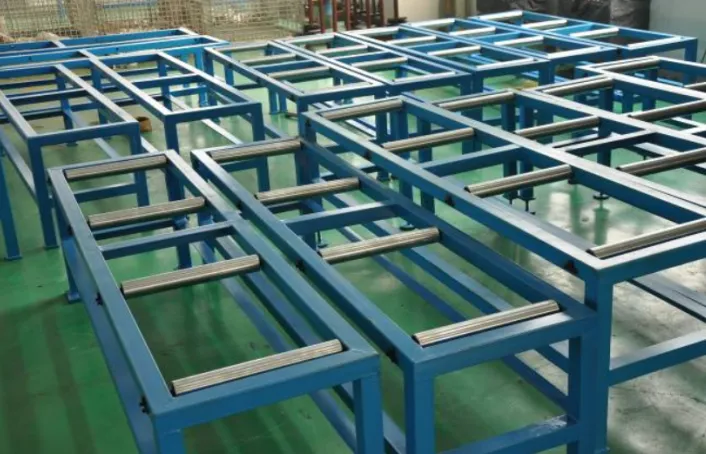

1.Material kabul ediji rolik stoluň gurluşy: burçly polat kebşirlemek, güýçsiz
2. Rolikleriň diametri: takmynan Φ 60mm
3.Transfer rolikli stoluň spesifikasiýasy: 800x1500mmx2 bölek
VII.Kontrol ulgamy

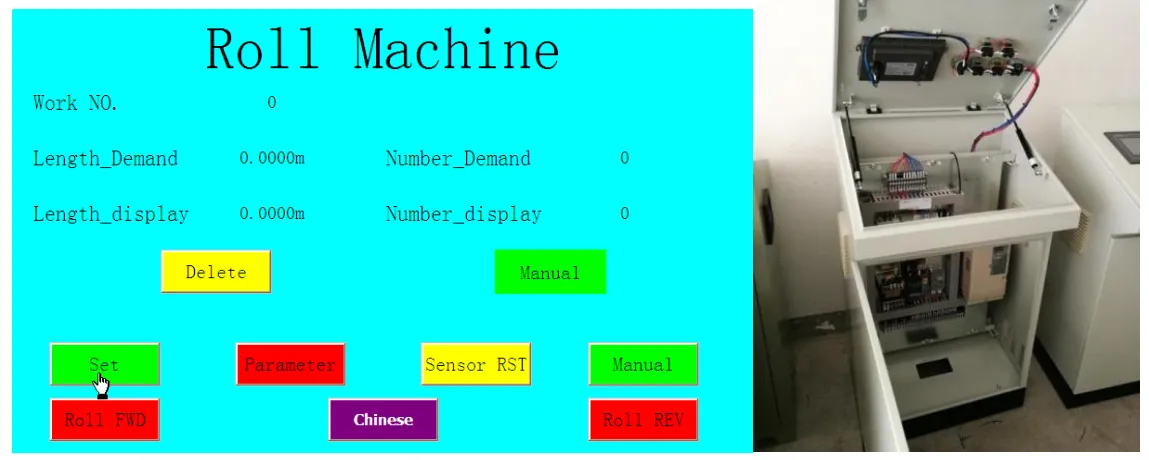

Doly maşyn awtomatlaşdyryş önümçiligine ýetmek üçin PLC dolandyryş tehnologiýasyny we üýtgeýän ýygylyk tizligini sazlamak tehnologiýasyny kabul etmek. Ulgam partiýany, iş böleginiň uzynlygyny, mukdaryny we ş.m. kesgitläp bilýän dostlukly adam-maşyn interfeýsini üpjün edýär Işleýiş usuly: duýgur ýygylyk + düwmesi.
Kodlaýjy: sanamak we uzynlygy sanamak funksiýalary bilen Guanýan.
PLC: Panasonic ýa-da Delta, Japanaponiýa
Quygylygy öwrüji: kaaskawa ýa-da Delta
Ussat dolandyryş bölümi: Schneider
Düwmeler we aragatnaşykçylar: Schneider
Duýgur ekran: MCGS
