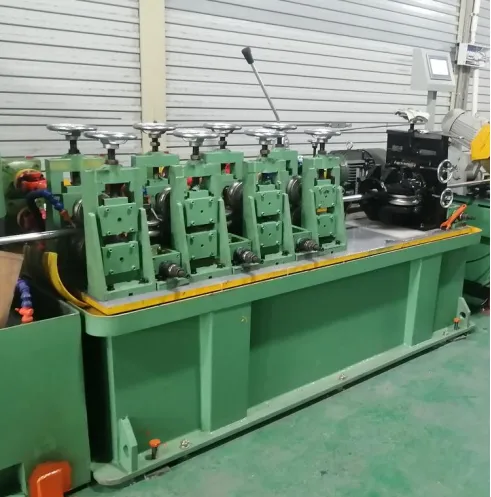

Walcarka do rur ze stali nierdzewnej YW-40

1.Rozwijarka

1 zestaw

2.Podawanie i formowanie rolkowe części：wHwHwHwHwHwHwHwH

A. Koło prowadzące podajnika

1 zestaw

B. Formowanie poziomego siedziska wałka

6 zestawów

C. Formowanie pionowego siedziska wałka

7 zestawów

D. Układ przeniesienia napędu (silnik napędowy + skrzynia biegów + przekładnia turbiny + wałek przekładni)

1 set

E. Układ chłodzenia (rura wodna + rura natryskowa) (klient zapewnia pompę wodną zbiornika wody obiegowej)

1 set

F. Platforma do ustawiania szafy elektrycznej

1 set

G. Podstawa pudełka

1 set

3.Część spawalnicza：www

A. Spawanie pionowego siedziska rolkowego

2 sets

B. Spawanie poziomego siedziska rolki

1 set

C. Uchwyt pistoletu spawalniczego

1 set

D. Platforma do ustawiania spawarki

1 set

E.  Box base

1 set

F.  Welding machine

1 zestaw

4.Sekcja polerowania: MvMvM

A. Głowica polerująca

3 sets

B. Siedzisko rolki pionowej

2 sets

C. Układ chłodzenia (rura wodna + rura natryskowa) (klient zapewnia pompę wodną zbiornika wody obiegowej)

1 set

5.Sekcja precyzyjnego wymiarowania + sekcja prostowania:  HvHvHvH TZ1 TZ12v

A. Precyzyjne ramię poziome do pomiaru wymiarów

4 zestawy

B. Precyzyjne wymiarowanie pionowego siedziska rolkowego

3 zestawy

C. Układ przeniesienia napędu (silnik napędowy + skrzynia biegów + przekładnia turbiny + wałek przekładni)

1 set

D. Cooling System (Water Pipe+Spray Pipe) (User made Water Tank Pump)

1 set

E. Podstawa pudełka

1 set

F. Rama prostująca

2 zestawy

6.Stół do cięcia piłą pionową typu 325

1 set

7.Stojak rozładunkowy

1 set

8.Układ sterowania elektrycznego (mechaniczny)

1 set

9.Akcesoria losowe: przekładka, śruba stopowa, podkładka, kran itp.

1 set

Normy materiałowe dla produkcji rur:

stal nierdzewna

Specyfikacja rury:

Rura: Ф16mm, Ф32mm, Ф50mm

Grubość rury:

1mm

Prędkość formowania:

0m—10m/min

Ograniczenia materiałowe:

A: ID: Ф450-520mm

B：OD：Ф1800mm max

C Width：max160mm

D：weight：1800kg max

Długość rury:

6m

Tolerancja średnicy zewnętrznej:

±0.1mm

tolerancja długości:

6000mm±2mm

Zewnętrzny szew spawalniczy:

Polski gładki

spoina wewnętrzna

Nie obsłużono

Główne napięcie linii produkcyjnej:

380V±5%V/3     50HZ±3%HZ

Napięcie sterujące linii produkcyjnej:

220V±5%V/2     50HZ±3%HZ

kierunek działania:

Do ustalenia i potwierdzenia w umowie

Kolor

Do ustalenia i potwierdzenia w umowie

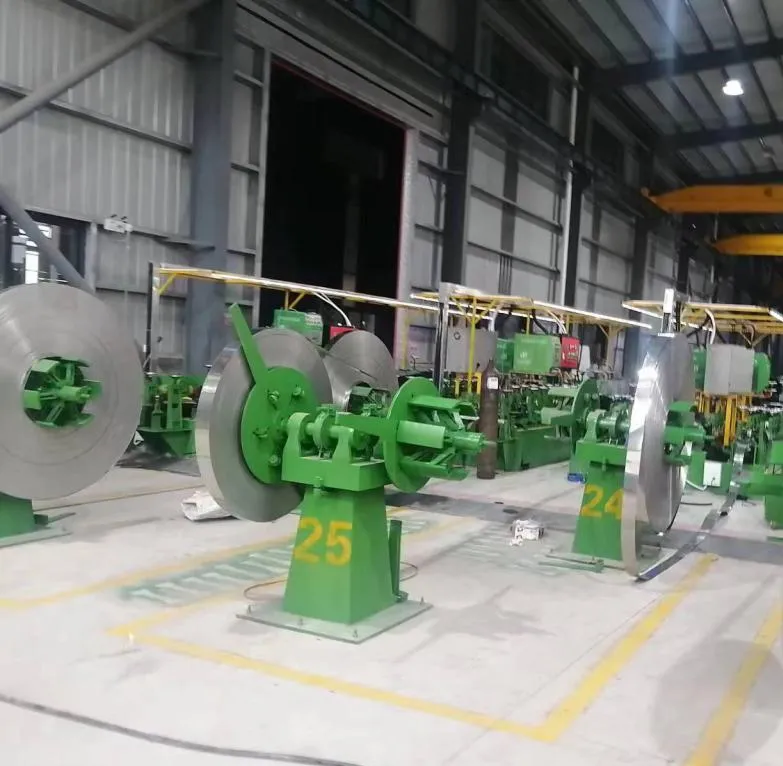

2.1.Podwójne ładowanie głowicy

2.2.Rozszerzanie i kurczenie ręczne

2.3.Wysokość środka: 1200 mm

2.4.outer diameter of Coil：≤1800mm

2.5.Średnica wewnętrzna cewki: 450 ~ 550 mm

2.6.nośność jednostronna: 1500 kg

2.7.Typ hamulca: hamulec postojowy

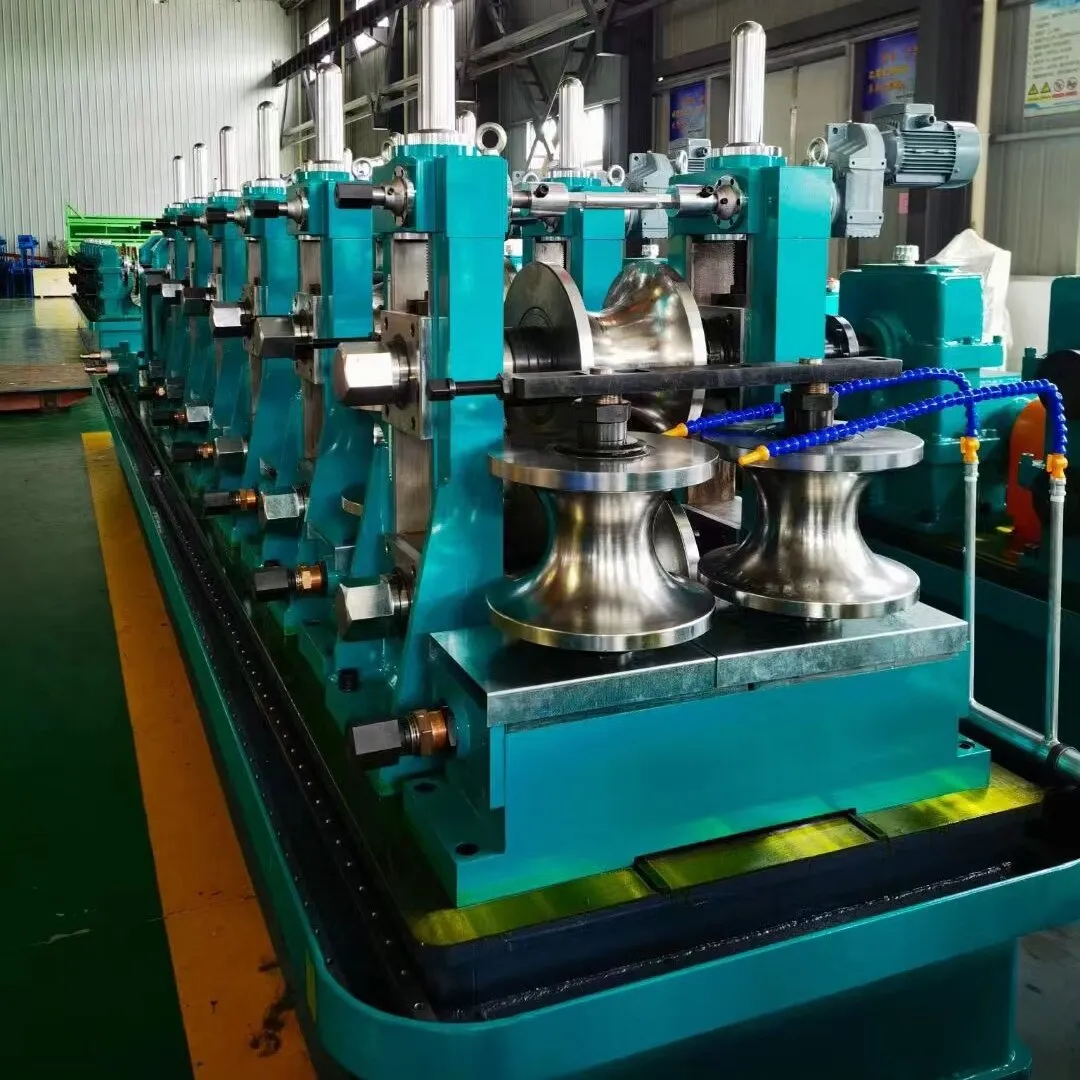

3.1. Napęd przedni + skrzynia biegów: Moc silnika napędowego: Silnik 5,5 kW ze skrzynią biegów typu 130 4 i skrzynią biegów typu WPSA-80 + uniwersalny wałek przekładniowy, zapewniający mocne przenoszenie mocy dla urządzenia

3.2. Przenoszenie urządzenia czyszczącego: zaciśnij taśmę stalową za pomocą zacisków górnego i dolnego, wyczyść plamy i zanieczyszczenia na powierzchni taśmy stalowej i utrzymuj ją w czystości przed wejściem do głównej maszyny, aby zapewnić wsparcie podczas spawania.

3.3. Funkcja przeciwległego walca: zapobiega odchyleniom płyty i taśmy oraz sprawia, że ​​oś taśmy stalowej jest zgodna z osią urządzenia.

3.4. Roller material: Cr12 Ø 100mm

3.5. Siedzisko rolki poziomej: Materiał wspornika: odlew HT250

Materiał osi poziomej: 40Cr,

Średnica zewnętrzna osi poziomej: 40 mm, klucz: 8 mm

3.6. Siedzisko rolki pionowej: Materiał siedziska rolki: odlew HT250

Materiał wału pionowego: 40Cr

Vertical shaft outer diameter: outer diameter of Ø 25mm

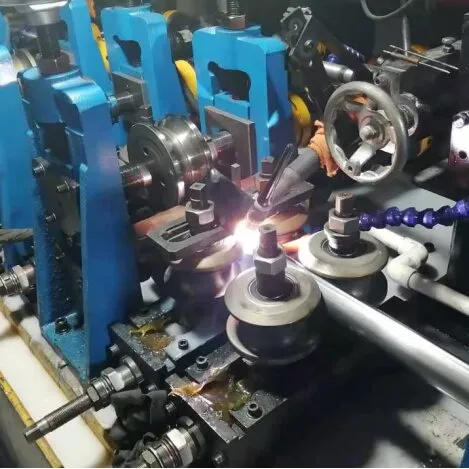

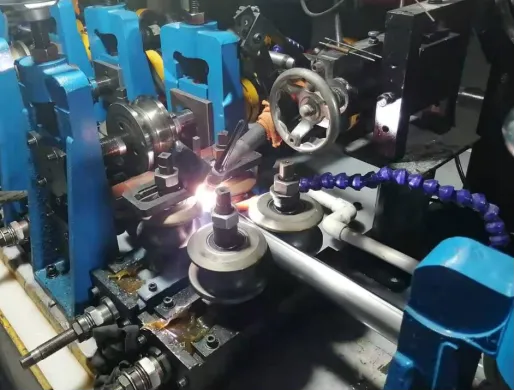

Krawędź rury jest podgrzewana przez spawarkę, a krawędź taśmy stalowej jest ze sobą zgrzewana pod wpływem działania wałka wytłaczającego.

Dostosuj prąd spawania i prędkość formowania, obserwując jakość spoiny

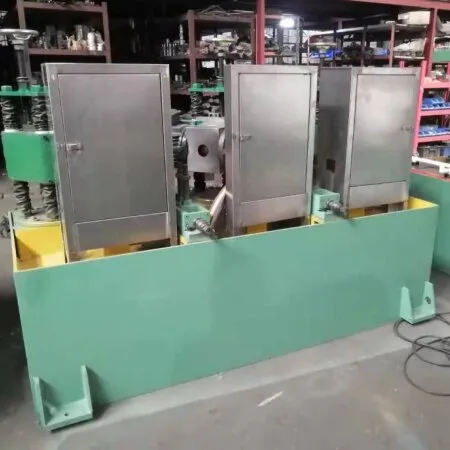

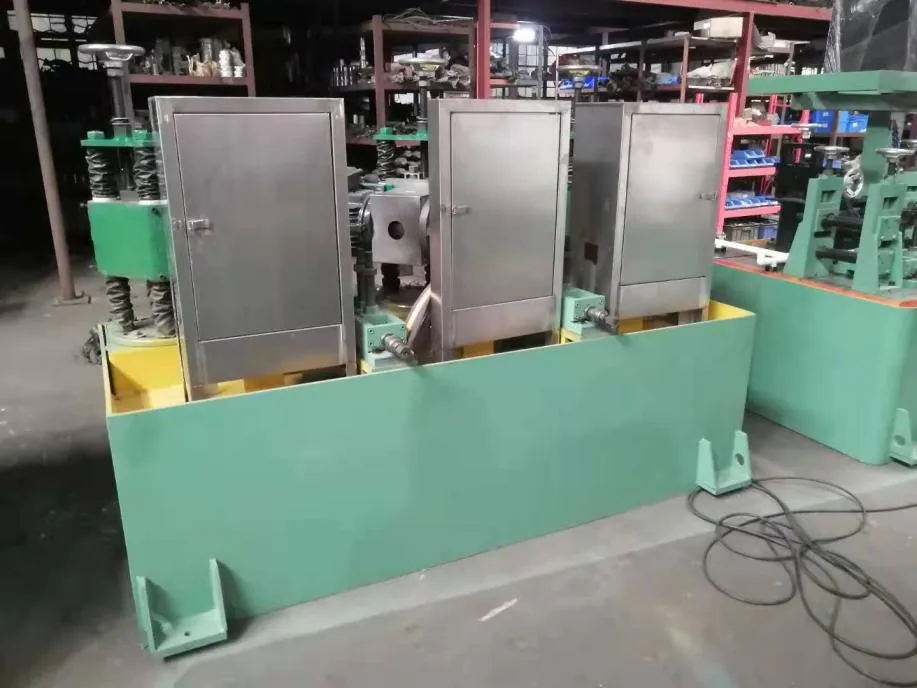

5.1. Za pomocą szlifierki wysokoobrotowej Chiba usuń nadmiar wysokości spoiny i wygładź ją.

5.2. Pokrywa ochronna: wykonana z blachy nierdzewnej

5.3. Silnik szlifierski: AC3kw * 3

5.4. Arrangement: First group angle: 55 º~75 º; Group 2: 55 º~75 º; Group 3: 90

6.1. Aby uzyskać pożądaną dokładność wymiarową materiału rury, należy zastosować korektę pięciu zestawów rolek kalibrujących.

6.2. Ilość: 1 zestaw (4 poziome siedziska rolkowe, 5 pionowych ramion siedziska rolkowego)

6.3. Sekcja prostująca: konstrukcja czterostronna, regulowana w górę, w dół, w lewo, w prawo i z możliwością obrotu

6.4. Napęd tylny + skrzynia biegów: Moc silnika napędowego: 5,5 kW Silnik wyposażony w skrzynię biegów typu 130 i skrzynię biegów typu WPSA-80 + uniwersalny wałek przekładniowy, zapewniający mocne przenoszenie mocy dla urządzenia

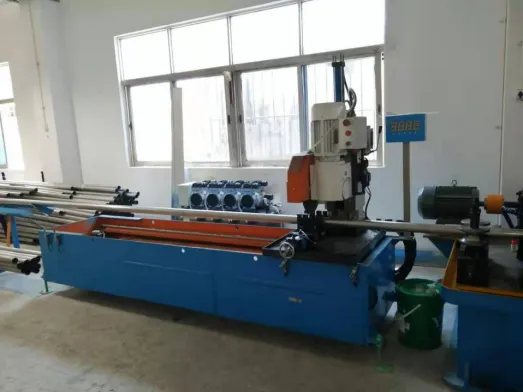

7.1. Gdy rura osiągnie ustaloną długość, dotyka wyłącznika ruchu, a uchwyt zaciska rurę pod działaniem ciśnienia hydraulicznego. Piła taśmowa zaczyna ciąć, a po przecięciu rury głowica piły unosi się, uchwyt zostaje zwolniony, a głowica piły automatycznie powraca.

7.2. Pionowa piła do cięcia metalu

Wykorzystanie silnika o zmiennej częstotliwości do napędzania chodzenia

Zastosowanie pionowej głowicy tnącej

Wyposażony w funkcje obsługi ręcznej i automatycznej

Funkcja automatycznego liczenia

Koniec przeciętej rurki jest płaski i pozbawiony zadziorów

Cutting accuracy: 6000 hours ± 2MM

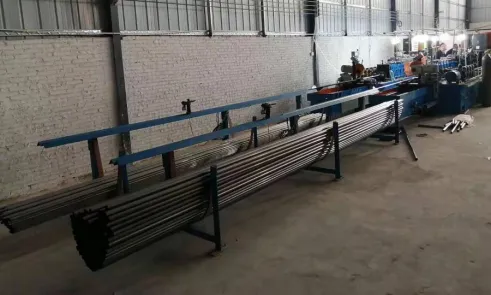

8.1. Po przecięciu rury działanie cylindra rozładowuje rurę do pojemnika magazynowego, kończąc jeden cykl rozładowania. Rozpocznij wchodzenie w następny cykl działania dopiero po przecięciu kolejnej rury.

8.2. Wałek nylonowy w kształcie litery V

Pneumatyczne automatyczne odwracanie materiału

Kosz do podawania taśmowego

Rozmiar przełącznika podróżnego

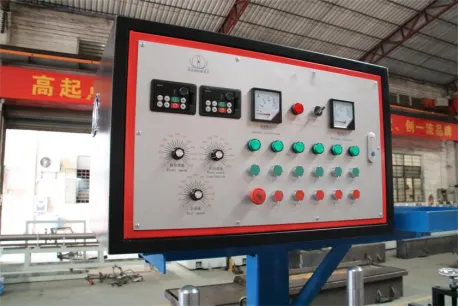

Metoda: Sterowanie przyciskami mechanicznymi: podwójna konwersja częstotliwości, obrót hosta do przodu, obrót hosta do tyłu, osobna regulacja prędkości dla sekcji przedniej i tylnej, ogólna regulacja prędkości, wskazanie świateł roboczych, wyświetlanie woltomierza, wyświetlanie prądu konwersji częstotliwości, zatrzymanie awaryjne i inne funkcje.

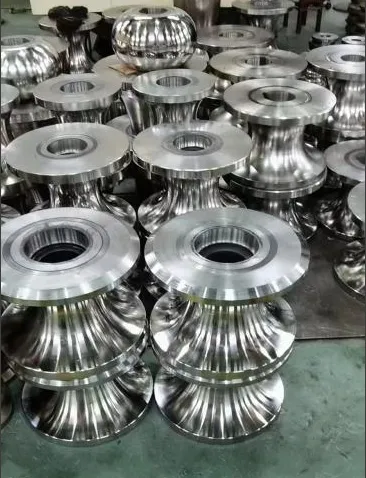

10.1. Materiał: cr12mov

10.2. Proces produkcyjny: rafinowany materiał prętowy – wykrawanie – toczenie zgrubne – wykańczanie CNC – hartowanie próżniowe – cięcie drutem rowka wpustowego – otwór do wykańczania wtórnego – kontrola – znakowanie – pakowanie

Hardness: HRC60°~ 63°.

Forma nie zawiera łożysk
